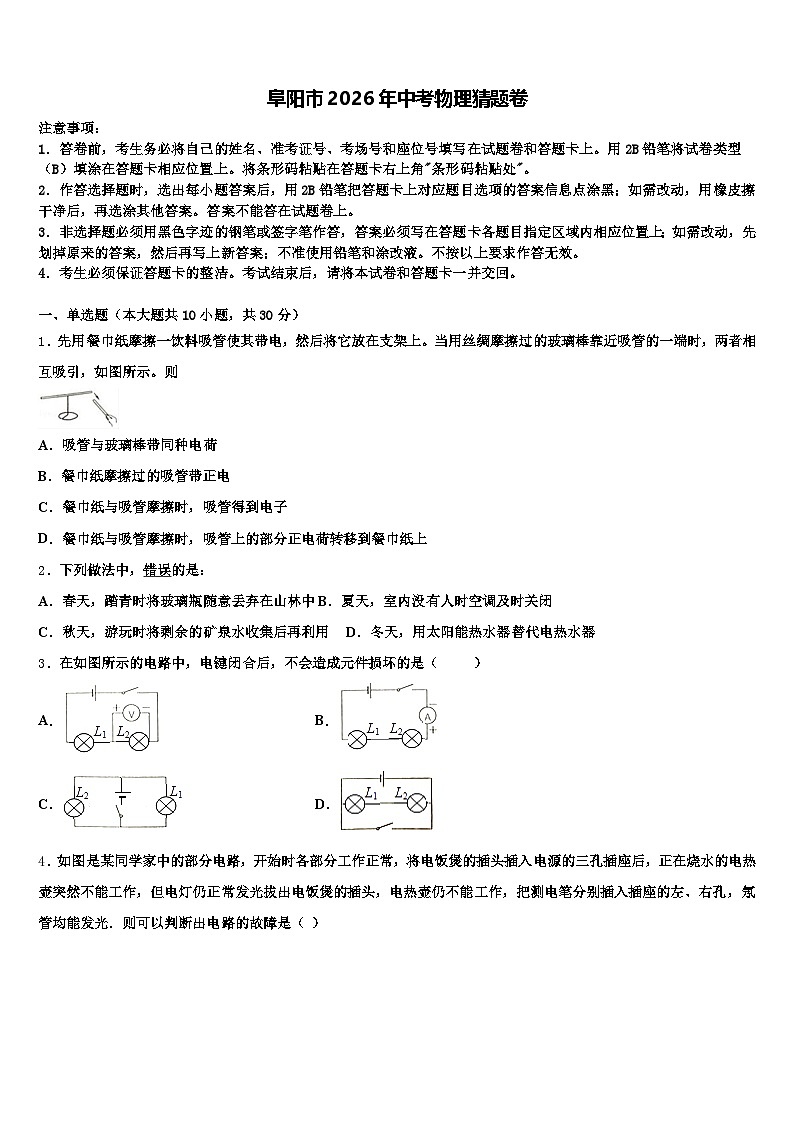

阜阳市2026年中考物理猜题卷（含答案解析）

这是一份阜阳市2026年中考物理猜题卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，下列实例中，为了减小摩擦的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．先用餐巾纸摩擦一饮料吸管使其带电，然后将它放在支架上。当用丝绸摩擦过的玻璃棒靠近吸管的一端时，两者相互吸引，如图所示。则
A．吸管与玻璃棒带同种电荷
B．餐巾纸摩擦过的吸管带正电
C．餐巾纸与吸管摩擦时，吸管得到电子
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上
2．下列做法中，错误的是：
A．春天，踏青时将玻璃瓶随意丢弃在山林中B．夏天，室内没有人时空调及时关闭
C．秋天，游玩时将剩余的矿泉水收集后再利用D．冬天，用太阳能热水器替代电热水器
3．在如图所示的电路中，电键闭合后，不会造成元件损坏的是（ ）
A．B．
C．D．

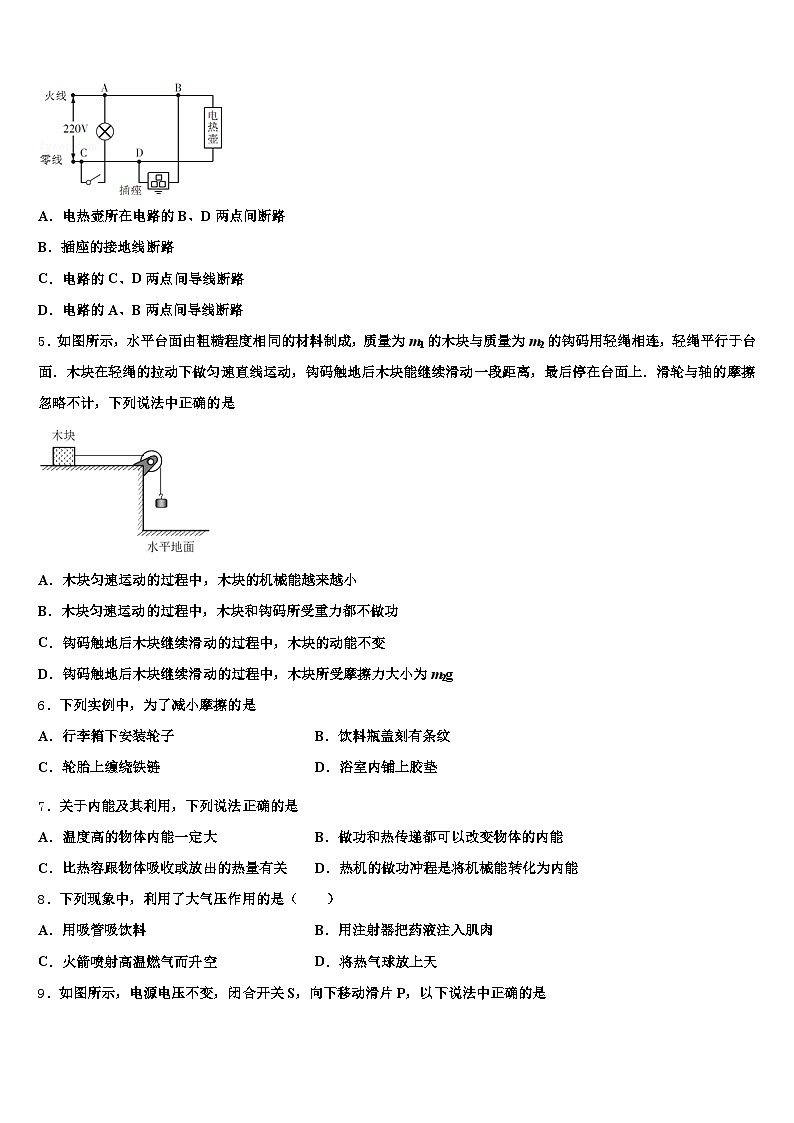

4．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
5．如图所示，水平台面由粗糙程度相同的材料制成，质量为m1的木块与质量为m2的钩码用轻绳相连，轻绳平行于台面．木块在轻绳的拉动下做匀速直线运动，钩码触地后木块能继续滑动一段距离，最后停在台面上．滑轮与轴的摩擦忽略不计，下列说法中正确的是
A．木块匀速运动的过程中，木块的机械能越来越小
B．木块匀速运动的过程中，木块和钩码所受重力都不做功
C．钩码触地后木块继续滑动的过程中，木块的动能不变
D．钩码触地后木块继续滑动的过程中，木块所受摩擦力大小为m2g
6．下列实例中，为了减小摩擦的是
A．行李箱下安装轮子B．饮料瓶盖刻有条纹
C．轮胎上缠绕铁链D．浴室内铺上胶垫
7．关于内能及其利用，下列说法正确的是
A．温度高的物体内能一定大B．做功和热传递都可以改变物体的内能
C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能
8．下列现象中，利用了大气压作用的是（ ）
A．用吸管吸饮料B．用注射器把药液注入肌肉
C．火箭喷射高温燃气而升空D．将热气球放上天

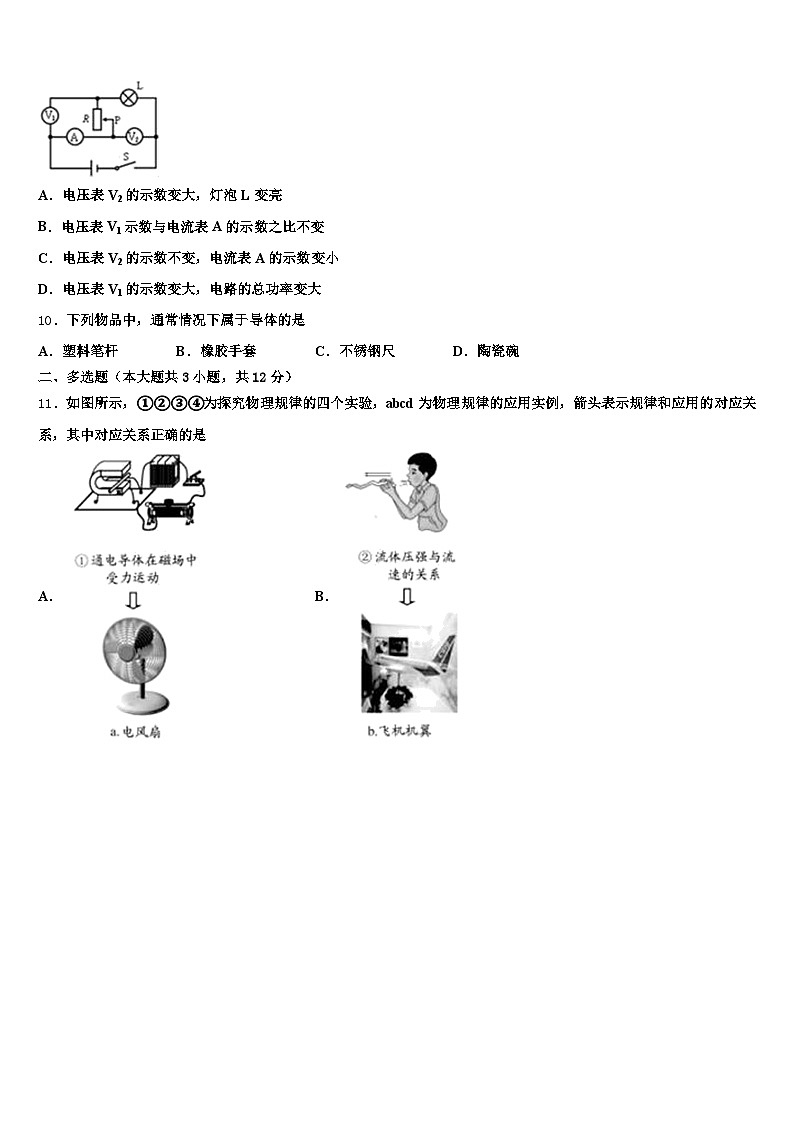

9．如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中正确的是
A．电压表V2的示数变大，灯泡L变亮
B．电压表V1示数与电流表A的示数之比不变
C．电压表V2的示数不变，电流表A的示数变小
D．电压表V1的示数变大，电路的总功率变大
10．下列物品中，通常情况下属于导体的是
A．塑料笔杆B．橡胶手套C．不锈钢尺D．陶瓷碗
二、多选题（本大题共3小题，共12分）
11．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是
A．B．
C．D．
12．天然气已走进千家万户，为百姓提供生活便利，但天然气使用不当造成的泄漏会严重威胁生命财产安全。小华同学针对这一问题设计了天然气泄露检测器，其原理如图甲所示。R1为“气敏传感器”，它的阻值R1与天然气浓度β的关系如图乙所示。R2为定值电阻，其阻值为15Ω，电源电压恒为6V．已知天然气浓度不高于1%时为安全浓度，超过1%时为危险浓度。闭合开关后，以下说法正确的是
A．天然气浓度越高，电流表示数越大，电压表的示数越小
B．电流表的示数为0.2A时，天然气浓度处于危险浓度
C．当电压表的示数小于2.4V，天然气浓度超过1%
D．电压表示数为3V时，R2消耗的电功率为1.2W
13．下列实例与所利用的物质的属性相符的是
A．电热水壶的手柄常用胶木制作，是因为胶木的导热性好
B．输电线的内芯常用铝或铜制作，是因为铜或铝的导电性好
C．眼镜镜片通常常用玻璃制作，是因为光线通过玻璃时能发生色散
D．用螺钉将机床固定在混凝土底座上，是为了增大机床的惯性
三、填空题（本大题共5小题，共10分）
14．某导体两端的电压3伏时，10秒内通过该导体电流所做的功为15焦，通过该导体的电流为______安，通过该导体横截面积的电荷量为________库，该导体两段电压变为6伏时，其电阻为________欧．
15．我国首艘自主建造的国产航母﹣﹣OOIA型航空母舰可搭载不少于36架歼﹣15舰载机，与之前的“辽宁舰”相比更具战斗力．若在海上试验中某舰载机飞离OOIA型航空母舰时，该航空母舰所受浮力将_____（选填“变大”、“变小”或“不变”）；此时相对于航空母舰，该飞离的舰载机是_____（选填“运动”或“静止”）的．
16．著名的_____实验证明了大气压强存在且很大．大气压强的数值会随着海拔高度的增加而逐渐_____，（选填“增大”、“不变”或“减小”）．拦河大坝设计成上窄下宽则是因为水的_____越大，水对大坝的压强越大．
17．小明坐在天津到北京的动车上，透过车窗看到路边的树木向后移动，他是以_____为参照物；该车仅用30min跑完120km的全程，其平均速度为_____km/h．
18．在“测量矿石密度”实验中，从同一标本上取下三块矿石，通过测量分别得到三组数据，第一组数据是m1＝12g，V1＝2.5cm3，剩下的两组数据记录在纸上了（如图），请梳理出其中一组数据填入空中_____（要带单位），梳理的依据是_____．
四、计算题（本大题共3小题，共29分）
19．如图所示，铁桶重20N，桶的底面积为200cm2，往桶里倒入80N的水，水的深度25cm，平放在面积为1m2的水平台面上，（g取10N/kg）求：
水对桶底的压强多大？桶底受到水的压力多大？台面受到桶的压强多大？
20．伴随着“环保低碳、节能减排”的生活新理念，太阳能汽车应运而生．如图所示，车轮与地面的接触总面积为1000cm2，当汽车与人的总质量为 1000kg时，该车以54km/h 的速度沿水平直线匀速行驶，受到的阻力为车总重的 0.01倍．（g=10N/kg）求该车：
（1）6min行驶的路程；
（2）静止时对路面的压强；
（3）匀速行驶时牵引力做功的功率．
21．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
（1）电饭锅正常工作时，在加热状态下的总电流是多少？电阻R2的阻值是多少？一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，一束光线照射到平面镜上被反射后再射到凸透镜上．请作出平面镜的入射光线和凸透镜的折射光线．
23．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.
六、实验探究题（本大题共3小题，共15分）
24．图甲是“探究通电螺线管外围的磁场分布”的实验装置．
（1）为了使通电螺线管的磁场______，可以在螺线管中插入一根铁棒．
（2）闭合开关，小磁针A静止后的指向如图甲所示，小磁针的左端为______极．在通电螺线管四周不同位置摆放多枚小磁针后，我们会发观通电螺线管外部的磁场与______磁体的磁场相似．
（3）如图乙所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是______．
25．小英想测一石块的密度．
（1）先用天平测石块的质量，右盘内砝码及游码的位置 如图甲所示，则石块的质量为____ g，利用量筒和水测出石块的体积为10cm1，由此可计 算出石块的密度是___________kg/m1．
（2）小英又想探究浮力是否与液体的密度有关？她调制了密度为1.1g/cm1的盐水，将该 石块用细线悬吊在如图乙的弹簧测力计下，分别浸没在水和盐水中并读出弹簧测力计的示数 进行比较．小英______（“ 能” 或“ 不能” ）得出浮力与液体密度有关的结论，理由是：_______
（1）小明学习了浮力知识后，想利用浮力的知识来测量密度，设计了如下实验：
a．量筒中倒入适量的陈醋，读出体积V1
b．将石块用细线悬吊在弹簧测力计下，记下测力计示数F1
c．将石块浸没在陈醋中，记下弹簧测力计示数F2和量筒中液面对应的刻度V2
分析小明的设计，下列说法正确的是_____
A．只能测出小石块的密度
B．只能测出陈醋的密度
C．小石块和陈醋的密度都能测出
D．小石块和陈醋的密度都不能测出
26．为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图甲所示的实验．
（1）在两个相同的烧杯中应加入初温相同、________相同的水和煤油（）．实验中选用相同电加热器的目的是:使水和煤油在相同时间内_________．水和煤油温度随时间变化如图乙所示，根据图甲和图乙可判断出吸热能力较强是_________（选填“水”或“煤油”）．
（2）如图丙为比较酒精和碎纸片的热值，用两同规格的烧杯装相等质量的水，取质量相等的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，使酒精和碎纸片_____________（选填“完全燃烧完”或“燃烧相等时间”），通过比较_________（选填“加热时间”或“升高的温度”）来比较酒精和碎纸片热值的大小．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A、吸管与玻璃棒相互吸引，它们带的是异种电荷，故A错误；
B、丝绸摩擦过的玻璃棒带正电，玻璃棒与吸管相互吸引，异种电荷相互吸引，则吸管带的是负电，故B错误；
CD、吸管带负电，是因为吸管与餐巾纸摩擦的过程中得到了电子，而餐巾纸失去电子带正电，故C正确，D错误。
2、A
【解析】
A．春天，相对来说空气比较干燥，若把玻璃瓶随意丢弃在山林中，玻璃瓶就相当于一个凸透镜对光线有会聚作用，当阳光强烈时容易引发山林火灾，故A错误；
B．夏天，从节约能源方面来说，室内没人时应及时关闭空调，避免浪费电能，故B正确；
C．秋天，游玩时将剩余的矿泉水收集再利用，一方面可以避免瓶中水对光线会聚发生火灾，另一方面也可以节约用水，故C正确；
D．冬天，太阳能热水器只要做好防冻措施，就可以正常使用，不但节约能源，而且环保，故D正确．
3、C
【解析】
电压表应并联在用电器两端，可以直接接在电源两极上；电流表必须与用电器串联，不能直接接在电源两极上。电流表和电压表都要求电流要“正进负出”。同时注意电源短路是不能出现的。
【详解】
A、图中电压表与灯L2并联，但接线柱接反了，指针会出现反偏，容易损坏电压表，不合题意；
B、图中电流表串联在电路中，但接线柱接反了，指针会出现反偏，容易损坏电流表，不合题意；
C、图中两灯泡并联，工作时互不影响，开关在干路可控制两只灯泡，连接正确，符合题意；
D、图中电键闭合后，形成电源短路，会损坏电源，不合题意。
故选：C。
本题中涉及到了我们在连接电路时容易出现的一些错误连接，并注意分析这种错误所对应可能出现的后果，有一定综合性。
4、C
【解析】
正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．
5、D
【解析】
A. 木块在水平台上匀速运动的过程中，动能不变，重力势能不变，所以木块的机械能不变，故A错误；
B. 木块受到重力竖直向下，木块向下没有移动距离，重力对木块没有做功，钩码受到重力竖直向下，钩码向下移动了距离，重力对钩码做功，故B错误；
C. 钩码触地后木块继续滑动的过程中，木块的速度越来越小，所以木块的动能越来越小，故C错误；
D. 在钩码的拉力作用下，木块沿桌面做匀速运动，此时木块受平衡力，水平方向的拉力与摩擦力是一对平衡力，大小相等，则f=m2g；钩码触地后木块继续滑动的过程中，木块所受摩擦力大小仍为m2g，故D正确。
6、A
【解析】
A. 行李箱下的轮子，是用滚动代替滑动来减小摩擦力，故符合题意；
B. 饮料瓶盖上的条纹，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故不符合题意；
C. 雪天轮胎绕上链条，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故不符合题意。
D. 浴室内的胶垫，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故不符合题意。
7、B
【解析】
试题分析：（1）内能是分子势能和分子动能的总和．其影响因素包括：
①材料（分子种类）；②温度（分子动能）；③状态、体积（分子势能）；④质量（分子数量）．
（2）做功和热传递在改变物体的内能上是等效的．
（3）比热容是物质的一种特性，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，只与物质的种类、状态有关．
（4）热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；
解：A、在状态、质量不确定的情况下，温度高的物体内能不一定大，故A错误；
B、做功和热传递都可以改变物体的内能，故B正确；
C、每种物质都有自己的比热容，比热容与物体的质量、物体的温度变化和物体吸收热量的多少均无关；故C错误；
D、热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；故D错误．
故选B．
【点评】该题考查了物体内能的改变、比热容的概念、热机中的能量转化等知识点，是一道综合题，但总体难度不大．
8、A
【解析】
A．用吸管吸饮料时，吸管内气压减小小于外界大气压，在大气压的作用下饮料被压入吸管，符合题意；
B．注射器是在人的推力的作用下把药液注入肌肉的，不符合题意；
C．火箭向下喷射高温燃气产生向上的推力，与大气压无关，不符合题意；
D．热气球升空是因为它受到竖直向上的浮力大于竖直向下的重力，不符合题意；
故选A．
9、C
【解析】
由电路图可知，滑动变阻器R与灯泡L串联，电压表V1测变阻器两端的电压，电压表V2测电源的电压，电流表测电路中的电流。
因电源电压不变，所以，滑片移动时，电压表V2的示数不变，向下移动滑片P，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表A的示数变小， 由U＝IR可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故A错误，C正确；
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表V1的示数变大，则电压表V1示数与电流表A的示数之比变大，故B错误；
由P＝UI可知，电路的总功率变小，故D错误。
10、C
【解析】
试题分析：塑料笔杆、橡胶手套、陶瓷碗不容易导电，属于绝缘体；不锈钢尺是金属，容易导电，属于导体，故选C．
考点：导体
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A．①图说明通电导体在磁场中受力运动，电动机就是根据这个原理制成的，电风扇的主要部件是电动机，则电风扇是利用通电导体在磁场中受力运动的原理工作的，故A项对应关系正确；
B．②图说明流速越大的地方压强越小，飞机的机翼上凸下平，使机翼上方气体流速快、压强小，从而获得向上的升力，故B项对应关系正确；
C．③图探究杠杆平衡条件，戥子是杆秤的一种，杆秤利用了杠杆平衡原理，故C项对应关系正确；
D．④图说明同种电荷相互排斥，而自动提款机读出银行卡磁条上的信息利用的是电磁感应原理，故D项对应关系错误．
12、AC
【解析】
由图甲可知，两电阻串联，电压表测R1两端电压，电流表测电路中电流，
A、由图乙可知，R1的阻值随天然气浓度的增大而减小，当天然气浓度越高时，电阻R1的阻值越小，电路的总电阻越小，电源电压恒定，由欧姆定律可知，电路中电流越大，即电流表示数越大，再由串联电路的分压原理知，R1分得电压减小，即电压表示数越小，故A正确；
B、当电流表的示数为0.2A时，电路中的总电阻R＝＝＝30Ω，则R1的阻值R1＝R﹣R2＝30Ω﹣15Ω＝15Ω，由图乙可知，此时天然气的浓度为0.75%，未超过1%，此时处于安全浓度，故B错误；
C、由图乙可知，天然气的浓度超过1%时，R1的阻值R1′＜10Ω，此时电路中的电流I′＞＝＝0.24A，由欧姆定律可得，此时电阻R2两端的电压U2＞I′R2＝0.24A×15Ω＝3.6V，根据串联电路的总电压等于各个电阻两端的电压之和可知：U1＜U﹣U2＝6V﹣3.6V＝2.4V，即电压表的示数小2.4V，故C正确；
D、当电压表示数为3V时，定值电阻R2两端的电压U2＝U﹣U1＝6V﹣3V＝3V，此时R2消耗的电功率P2＝＝＝0.6W，故D错误。
13、BD
【解析】
A．热水壶的手柄是用来防止人的手被烫到，之所以用胶木做，就是因为胶木的导热性差，如果手柄上的胶木掉了，由于金属的导热性非常好，手就会被烫到，故A错误；
B．电线是用来输电的，所以制作电线的材料导电性要好，而铜或铝的导电性能要比其它金属好，所以电线的内芯常用铝或铜制作，故B正确；
C．眼镜镜片通常常用玻璃制作，是因为玻璃的透光性好，故C错误；
D．各种机床和发电机的底座做得很笨重，并用螺丝固定在地面上，目的是增大惯性，使其静止的状态不易改变，故D正确．
故选BD．
三、填空题（本大题共5小题，共10分）
14、0.5 5 6
【解析】
由W=UIt得，I===0.5A；通过该导体横截面积的电荷量Q=It=0.5A×10s=5C；由欧姆定律I=得，导体的电阻：R===6Ω；因为电阻是导体本身的一种属性，其大小与电压和电流无关，所以若该导体两端的电压改变为6伏时，其电阻仍为6Ω。
15、变小 运动
【解析】
舰载机从航母上起飞后，航母的总重力减小，根据漂浮物体的重力等于自身重力可知：此时航母受到的浮力将变小；当舰载机飞离航空母舰时，相对于航空母舰，舰载机是运动的．
16、马德堡半球 减小 深度
【解析】
马德堡半球实验有力地证明了大气压强的存在；大气压与高度的变化规律是：大气压随海拔高度的增加而减小；
由于液体内部压强随着深度的增大而增大，所以拦河大坝设计成上窄下宽则是因为水的越往深处的压强越大的缘故．
17、动车；240
【解析】
(1)以火车为参照物，路边的树木相对与火车发生了位置的变化，所以他是以火车为参照物．(2)t＝30min＝0.5h，v＝＝240km/h.
点睛：判断物体是运动还是静止需要选择一个参照物，若物体相对于参照物的位置发生变化，物体是运动的，否则就是静止的．知道从任丘到北京用的时间和路程，利用速度公式求火车全程的平均速度．
18、m2＝10g，V2＝6.1cm1 ρ＝和密度是物质本身的一种特性
【解析】
密度是物质本身的一种特性，等于质量与体积的比值，根据第一组数据，利用 计算出矿石的密度，然后选择图中数据计算即可．
【详解】
矿石的密度是，因为密度是物质本身的一种特性，与物质的质量、体积无关，所以其质量与体积之比应为4.8g/cm1或4.8×101kg/m1时，计算可知，，与4.8g/cm1比较接近，所以，m2=10g，V2=6.1cm1．
故答案为m2=10g，V2=6.1cm1；和密度是物质本身的一种特性．
此题考查密度的计算，关键是知道密度是物质本身的一种特性，与物质的质量、体积无关．
四、计算题（本大题共3小题，共29分）
19、（1）2.5×103 Pa；（2）50N；（3）5×103 Pa
【解析】
（1）水对桶底的压强： ；
（2）由 可得，桶底受到水的压力： ；
（3）台面受到桶的压力：F′=G桶+G水=20N+80N=100N，台面受到桶的压强：.
20、（1）5.4km；（2）1×105Pa ；（3）1500W
【解析】
（1）汽车6min行驶的路程：s=vt=54km/h×6×h=5.4km；
（2）汽车静止时对水平地面的压力：F=G=mg=1000kg×10N/kg=1×104N，
受力面积为1000cm2=0.1m2，
汽车对地面的压强：p== 1×105Pa；
（3）汽车的速度v=54km/h=15m/s，
汽车受到的阻力：f=0.01G=0.01×1×104N=100N，
汽车匀速行驶，汽车受到的牵引力和阻力是平衡力，则汽车受到的牵引力F牵=f=100N，
匀速行驶时牵引力做功的功率：P== F牵v=100N×15m/s=1500W．
答：（1）6min行驶的路程为5.4km；
（2）静止时对路面的压强为1×105Pa；
（3）匀速行驶时牵引力做功的功率是1500W．
21、（1）4A（2）1100Ω（3）800W
【解析】
（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，据P＝可知，什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率。
【详解】
（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，由P＝UI可得总电流：I＝＝4A；（2）当S、S0闭合时，R1和R2并联，当S闭合、S0断开时，电路中只有R2，因并联电路总电阻小于支路电阻，因此当S闭合、S0断开时，电路总电阻较大；由P＝可知，此时电功率较小，为保温档；P保温＝44W，由P＝可得：R2＝＝1100Ω；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能：W＝kW•h＝kW•h，电饭锅此时的实际加热功率：P实＝＝0.8kW＝800W。
五、作图题（本大题共2小题，共4分）
22、
【解析】
过平面镜的入射点做法线，然后根据光的反射定律中反射角等于入射角做出入射光线；反射光线经过凸透镜左侧的二倍焦距处入射到凸透镜上，根据凸透镜成像规律，折射光线经过右侧的二倍焦距处，作图如下：
23、
【解析】
由题意可知：灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、加强 S 条形 电磁感应
【解析】
（1）通电螺线管磁性的强弱与电流的大小、线圈的匝数及是否有铁芯插入有关，所以为了使通电螺线管的磁场增强，可以在螺线管中插入一根铁棒；
（2）根据图示的线圈绕向可知，螺线管外侧电流的方向是从下到上，利用安培定则可知通电螺线管左侧为N极、右侧为S极；由于异名磁极相互吸引，所以当小磁针自由静止时，小磁针的左端为S极，右端为N极；通电螺线管的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
（3）装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动切割磁感线，会产生感应电流，引起灯泡发光，其工作原理是电磁感应现象．
25、78 2.6×101 不能 弹簧测力计分度值太大，测不出浮力 C
【解析】
（1）由图可知，石块质量：m=50g+20g+5g+1g=78g，石块的密度ρ==2.6g/cm1=2.6×101kg/m1；
（2）石块浸没在盐水与水中时受到的浮力之差ΔF浮=（ρ盐水-ρ水）gV=（1.1×101kg/m1-1×101kg/m1）×10N/kg×10×10-6m1=0.01N，弹簧测力计的分度值是0.2N，浮力之差小于弹簧测力计的分度值，由该弹簧测力计测出石块受到的浮力是相等的，因此实验得出了错误的结论；
（1）石块的重力G=F1，石块的体积V=V2-V1，石块的密度ρ=，
石块受到的浮力F浮=F1-F2，石块排开液体的体积V排= V2-V1，根据阿基米德原理得到液体的密度ρ液=，所以小石块和陈醋的密度都能测出．
26、质量 吸收的热量相同 水 完全燃烧 升高的温度
【解析】
(1)实验课题是探究不同物质的吸热能力，所以要保持水和煤油的质量相同；选用相同的电加热器目的是：使水和煤油在相同时间内吸收相同的热量；图甲中可知：Vaρ煤油，所以根据可知：质量相同时，V水
