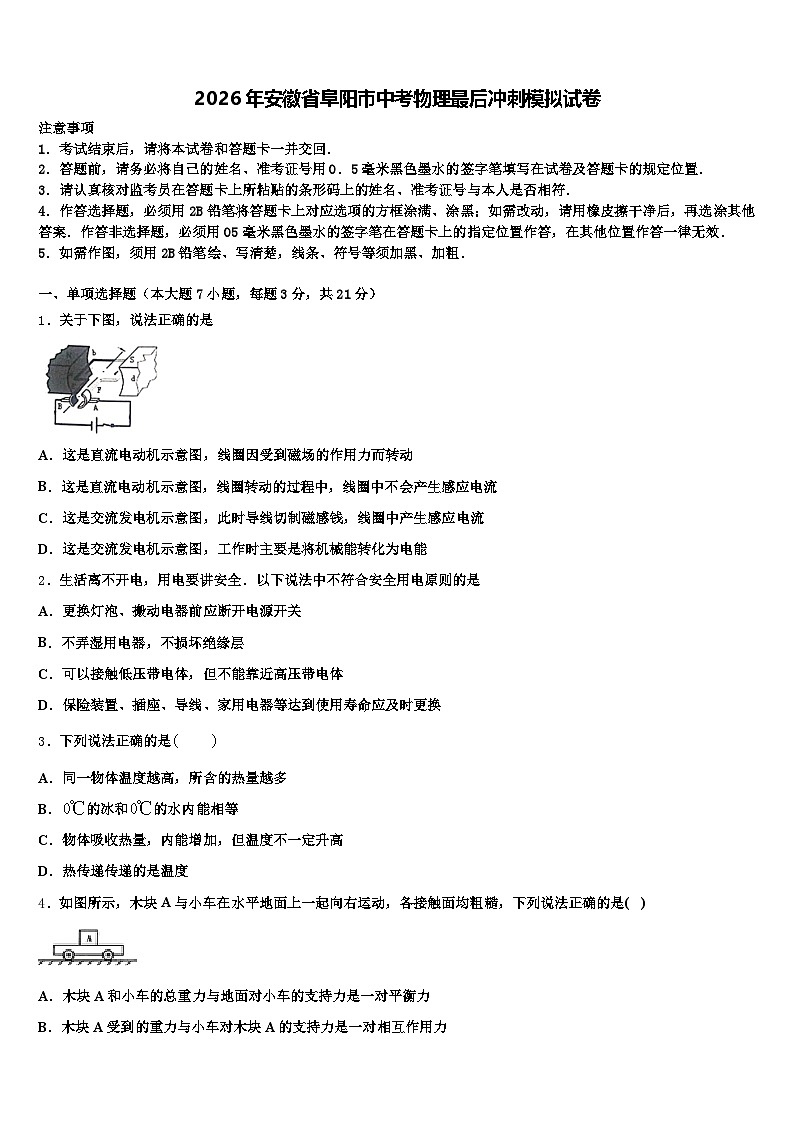

2026年安徽省阜阳市中考物理最后冲刺模拟试卷（含答案解析）

这是一份2026年安徽省阜阳市中考物理最后冲刺模拟试卷（含答案解析），共18页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于下图，说法正确的是
A．这是直流电动机示意图，线圈因受到磁场的作用力而转动
B．这是直流电动机示意图，线圈转动的过程中，线圈中不会产生感应电流
C．这是交流发电机示意图，此时导线切制磁感钱，线圈中产生感应电流
D．这是交流发电机示意图，工作时主要是将机械能转化为电能
2．生活离不开电，用电要讲安全．以下说法中不符合安全用电原则的是
A．更换灯泡、搬动电器前应断开电源开关
B．不弄湿用电器，不损坏绝缘层
C．可以接触低压带电体，但不能靠近高压带电体
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
3．下列说法正确的是
A．同一物体温度越高，所含的热量越多
B．的冰和的水内能相等
C．物体吸收热量，内能增加，但温度不一定升高
D．热传递传递的是温度
4．如图所示，木块A与小车在水平地面上一起向右运动，各接触面均粗糙，下列说法正确的是( )
A．木块A和小车的总重力与地面对小车的支持力是一对平衡力
B．木块A受到的重力与小车对木块A的支持力是一对相互作用力
C．若小车突然加速时，木块A受到平衡力的作用
D．若木块A随小车一起向右做匀速直线运动，木块A受到向右的摩擦力
5．在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线的斜率和面积也具有特定的物理意义．对图中的两个图象所包含的信息的理解，错误的是
A．图a中的斜率越大，表示物质的密度越大
B．图a中阴影部分面积表示该物质的密度大小
C．图b中水平直线表示物体做匀速直线运动
D．图b中阴影部分面积表示该物体在对应时间内通过的路程
6．如图是去年我区冬天某天天气预报的信息图片，关于图片中信息的解释正确的是
A．雨的形成是汽化现象
B．雪的形成过程中会放出热量
C．预报的最低气温读作“摄氏零下1度”
D．可以用体温计来测我区该天的气温
7．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（ ）
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
二、填空题（本大题7小题，共21分）
8．2019年4月23日为纪念人民海军成立70周年，我国在青岛举行国际阅舰式活动。阅舰式上，受阅舰只依次从检阅舰﹣﹣“西宁”号导弹驱逐舰前面通过，若以受阅舰船为参照物，西宁舰是_____（选填“运动”或“静止”）的；检阅舰上，鲜艳的八一军旗在阳光下迎风飘扬，军旗上八一字样看起来是黄色的，是因为它_____（选填“吸收”或“反射”）太阳光中的黄色以外的色光；受阅潜艇从潜航到浮出水面的过程在中，它所受的浮力_____（选填“变大”、“变小”或“不变”）。

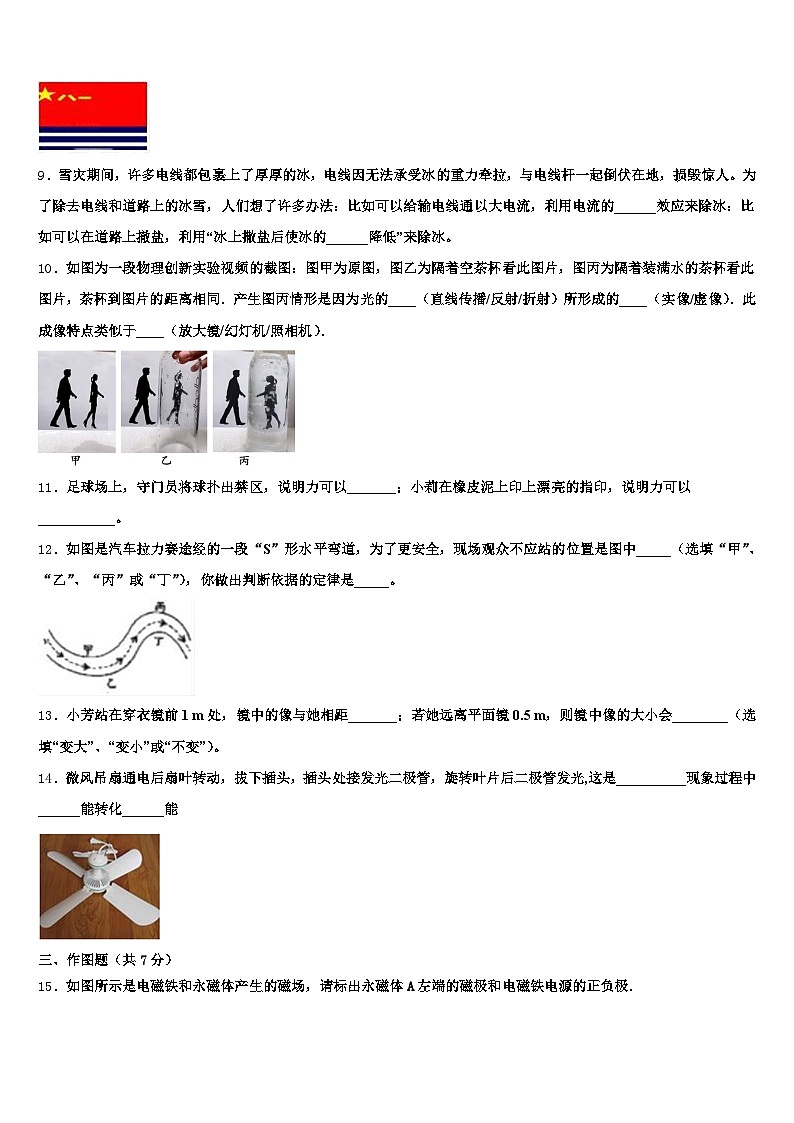

9．雪灾期间，许多电线都包裹上了厚厚的冰，电线因无法承受冰的重力牵拉，与电线杆一起倒伏在地，损毁惊人。为了除去电线和道路上的冰雪，人们想了许多办法：比如可以给输电线通以大电流，利用电流的______效应来除冰：比如可以在道路上撤盐，利用“冰上撒盐后使冰的______降低”来除冰。
10．如图为一段物理创新实验视频的截图：图甲为原图，图乙为隔着空茶杯看此图片，图丙为隔着装满水的茶杯看此图片，茶杯到图片的距离相同．产生图丙情形是因为光的____（直线传播/反射/折射）所形成的____（实像/虚像）．此成像特点类似于____（放大镜/幻灯机/照相机）．
11．足球场上，守门员将球扑出禁区，说明力可以_______；小莉在橡皮泥上印上漂亮的指印，说明力可以___________。
12．如图是汽车拉力赛途经的一段“S”形水平弯道，为了更安全，现场观众不应站的位置是图中_____（选填“甲”、“乙”、“丙”或“丁”），你做出判断依据的定律是_____。
13．小芳站在穿衣镜前1 m处，镜中的像与她相距_______；若她远离平面镜0.5 m，则镜中像的大小会________（选填“变大”、“变小”或“不变”）。
14．微风吊扇通电后扇叶转动，拔下插头，插头处接发光二极管，旋转叶片后二极管发光,这是__________现象过程中______能转化______能
三、作图题（共7分）
15．如图所示是电磁铁和永磁体产生的磁场，请标出永磁体A左端的磁极和电磁铁电源的正负极．
16．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。
（_____）
17．如图所示是一束光线在水中斜射入到一个球形空气泡表面，请大致画出光线进入气泡后又射入水中的光路图，气泡圆心是图中黑点。
四、实验题（本大题共5小题，共20分）
18．冰壶比赛中，为减小冰壶与冰面间的摩擦，运动员需在冰壶运动路线上的某些区域刷冰，如图甲．为探究刷冰长度的影响因素，小明和同学用图乙装置寻找模拟刷冰区域的材料，他们将木块分别放在长木板、绸布、棉布上，用弹簧测力计水平拉木块做_____直线运动，发现测力计示数关系是F棉＞F木＞F绸．若用木板模拟未刷冰区域，则应选_____模拟刷冰区域．他们用图丙装置，将长为l的所选材料M平铺在木板上，让木板从斜面上滑下，经过M后停在木板上的固定位置P．木板运动到位置P，所需M的长度l与哪些因素有关？大家提出以下猜想：
猜想1：与木块由静止滑下时的高度h有关；
猜想2：与M左端到斜面底端的距离x有关．
①验证猜想1时，保持x不变，将木块从高度将静止滑下，改变l，使木块最终都停在位置P，数据记录如下：
在图丁中描点作出l与h的关系图线．
②验证猜想2时，小明改变x，将木块从不同高度由静止滑下，记录数据，得出结论．该实验操作中存在的问题是_____；正确操作，发现每次只将M前后移动时，木块都会经过M停在P位置，该现象可否定猜想2；若在上述正确操作中同时改变x和l，则木块最终可能停在_____（选填“P点左侧”、“P点右侧”或“P点左侧或右侧”）．
19．夏天中午海边的沙子热，海水却很凉；傍晚海边的沙子凉，海水却较暖和。对此，同学们提出如下猜想：可能是沙子吸热升温或放热降温都比水快，两探究小组都设计实验去验证。他们在实验前准备了火柴、酒精灯、烧杯、沙子、水、搅棒、铁架台、石棉网、秒表、天平，除此之外，还需要___________；实验时使用搅棒的作用是__________。两小组获得的实验结论分别是：①等质量的沙子和水升高相同的温度，加热沙子的时间短；②等质量的沙子和水加热相同的时间，沙子的温度上升得多。你认为上述结论能验证实验猜想的是_________（选填“仅是①”、“仅是②”或“①和②”）。探究过程中也有部分同学提出猜想：可能是中午海水蒸发吸收热量，所以温度低；而沙子不蒸发，所以温度高，你认为上述猜想是否正确，请说明理由：_____________。小明分别在两烧杯上方盖上玻璃片，过一会儿发现装有水的烧杯上方的玻璃片内侧有小水珠，且装水的烧杯上方的玻璃片温度较高，原因是___________.
20．如图所示，是探究“阻力对物体运动的影响”的实验。
（1）让同一小车从斜面上同一位置由静止开始下滑，目的是使小车到达水平面时的_____相同。
（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力_____。
（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_____运动。
（4）如图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_____关系（选填序号）
①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度。
21．在“探究影响滑动摩擦力大小因素”的实验中，小明做了如图甲所示的三次实验．实验中第1次和第2次用相同的长木板，第3次用表面更加粗糙的砂纸．
（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做______，根据二力平衡知识，可知滑动摩擦力的大小______（选填“大于”、“等于”或“小于”）拉力的大小．
（2）小明测得的实验数据如下：
分析______（选填序号）两次实验数据，可以得出滑动摩擦力大小与接触面粗糙程度的关系，它们的关系为______．
（3）小明在做第2次实验时控制不好力度，拉力随时间变化的图象如图乙所示，木块的速度随时间变化的图象如图丙所示，则木块受到的摩擦力为______N．
（4）小明同学将实验方法进行了改进，实验装置如图丁所示：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力大小为______N．这样改进的好处是______．
22．3月22日是国际水资源日，某课外兴趣小组为测量本市自来水的密度进行了如下的实验。
在调节天平时，发现指针指向分度盘的情况如图甲所示，此时应将平衡螺母向_____（选填“左”或“右”）端调。实验操作正确，测出自来水和杯子的总质量为118.8g，将部分水倒入量筒，测出量筒中水的体积如图乙所示，测出剩余自来水和杯子的总质量如图丙所示，计算量筒中自来水的质量为____g。根据上述实验数据，计算出自来水的密度为______g/cm3。
五、计算题（本大题共2小题，共13分）
23．如图所示为某品牌四旋翼无人机，该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能，下表是该无人的部分参数：
在某次火灾中，该无人机参与火情的勘测，它先以最大速度匀速直线上升，且达到60m高处时，再以最大速度水平匀速直线飞行到达1.6km远处的火场上空。若无人机整个过程四个电动机同时工作，电动机将电能转化为机械能的效率为90%，假设无人机以最大速度匀速直线上升时，受到的阻力大小为10N，通过计算回答下列问题：（g取10N/kg）无人机从起飞到火场上空，这一过程共耗时多少秒？无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗多少电能？无人机以最大速度匀速直线上升60m，这个过程中消耗多少电能？
24．在如图所示的电路中，电源电压为12V且保持不变，小灯泡L标有“10V10W”的字样，滑动变阻器R标有“30Ω 1A”的字样。（灯丝电阻不随温度变化）求：
灯正常发光时的电阻。若电流表的示数为0.4A，求滑动变阻器接入电路的阻值。用电阻替换小灯泡L，移动滑片P由距离左端三分之一的位置逐渐向右移动，当恰好使两个电表偏离零刻度线的角度相同时（电流表、电压表的表盘如图乙所示），求定值电阻的阻值。
六、综合能力题（本大题共3小题，共18分）
25．如图所示，电流表的量程为0～0.6A，电压表的量程为0﹣15V，R1的电阻为20Ω，电源电压为18V，变阻器R3的阻值范围为0﹣200Ω．
只闭合开关S3时，电流表示数为0.3A，求R2的电阻；只闭合开关S2、S4，在不损坏电流表、电压表的情况下，求滑动变阻器的阻值变化范围；请画出只闭合开关S1、S3和S4时的等效电路图．
26．电冰箱是生活中常见的家用电器，请回答以下问题：
⑴电冰箱冷藏室内灯泡与电动压缩机是如何连接的，并说出你的判断理由．
⑵请你说出一种使用电冰箱时可以节约电能的方法．
27．通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池﹣﹣伏打电池．在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极．请你帮他设计实验并进行判断．
写出你选用的实验仪器：________．简述操作方法、实验现象和结论：________________________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
由图可知，图中有电源，因此是电动机的原理图，发电机的原理图没有电源，故C、D错误；电动机是根据通电导体在磁场中受力转动的原理来工作的，线圈在转动过程中会产生感应电流，故A正确，B错误．
2、C
【解析】
A. 更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故A符合安全用电的原则．B. 弄湿用电器，损坏绝缘层会造成人体直接或间接与火线接触，从而造成触电事故，故B符合安全用电的原则；C. 不接触低压带电体，不靠近高压带电体，故C不符合安全用电的原则；D. 保险装置、插座、导线、家用电器等达到使用寿命应及时更换，故D符合安全用电的原则．故选C.
故选C.
（1）更换灯泡、移动用电器之前必须断开开关，防止发生触电事故；（2）生活用水属于导体，非常容易导电，绝缘层损坏后非常容易发生触电事故；（3）安全用电的原则：不接触低压带电体，不靠近高压带电体；（4）保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故．
3、C
【解析】
A．温度表示物体的冷热程度，在微观角度看表示了大量分子无规则运动的剧烈程度；热量是指在热传递过程中传递的能量，只有在热传递过程中才能提到热量，所以，热量是一过程量，描述它的术语是“吸收”和“放出”，不能用含有，故A错误；
B．影响内能大小的因素有多个，不能只根据温度判定内能的大小，故B错误；
C．物体吸热可能使分子动能增大（即温度升高），也可能使分子势能增大 （即物态变化），所以内能一定增大，但温度有可能升不升高，例如晶体熔化过程，故C正确；
D．热传递传递的是能量，故D错误。
4、A
【解析】
A．木块A和小车的总重力与地面对小车的支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，所以是一对平衡力，故A符合题意；
B．木块A受到的重力与小车对木块A的支持力是作用在同一个物体上的两个力，所以不是一对相互作用力，故B不符合题意；
C．若小车突然加速时，木块A由于具有惯性会保持原来的运动状态不变，会有相对于小车向左运动的趋势，故木块A在水平方向上会受到与相对运动趋势相反（即水平向右）的摩擦力，此时木块A处于非平衡状态，故受到非平衡力的作用，故C不符合题意；
D．若木块A随小车一起向右做匀速直线运动，木块A与小车之间没有相对运动的趋势，不具备摩擦力产生的条件，所以它没有受到摩擦力的作用，故D不符合题意。
5、B
【解析】
A. 图a中，横坐标为体积，纵坐标为质量，图线斜率越大，表示在体积相同时，质量更大，根据可知，密度更大，故A正确；
B. 图a中阴影部分面积为：，而物质的密度为：，故而积不表示密度的大小，故B错误；
C. 图b表示速度随时间的变化图像，水平直线表示物体的速度随时间没有变化，故表示匀速直线运动，故C正确；
D. 图b中阴影部分面积为：，通过的路程为：，可见图b中阴影部分面积表示该物体在对应时间内通过的路程，故D正确．
选D．
6、B
【解析】
雨的形成是小冰晶熔化而成的，故A选项错误；雪的形成过程中是由于空气中水蒸气遇冷凝华而成的，会放出热量，故B选项正确；预报的最低气温应读作“零下1摄氏度”，故C选项错误；体温计用来测人体温度的，图片显示最低温度-1℃，超出了水银体温计量程，故D选项错误．
7、B
【解析】
A．电炉丝需要将电能转化为内能，电阻为零无法将电能转化为内能，A不合题意；
B．用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B符合题意；
C．变阻器的电阻丝的电阻较大，通过滑片位置的改变调节连入电阻的大小，若电阻为零，它就不能改变阻值了，C不符合题意；
D．白炽灯利用的是电流的热效应，电阻为零无法将电能转化为内能，就不能发光，D不符合题意。
故选B。
二、填空题（本大题7小题，共21分）
8、运动 吸收 变小
【解析】
若以受阅舰船为参照物，西宁舰与受阅舰船之间发生了位置变化，所以西宁舰是运动的；
黄色只反射黄光，其它色光被吸收掉了，故军旗上八一字样看起来是黄色的；
受阅潜艇从潜航到浮出水面的过程在中，排开水的体积不断减小，由F浮＝ρ水gV排知，潜艇所受浮力变小。
9、热 熔点
【解析】
为了除去电线上的冰雪可以给它加热，输电线通过较大的电流，产生较多的热量，使冰熔化，利用电流的热效应来除冰；除去道路上的冰雪，因不便于加热，但可以在道路上撤盐，使冰的熔点降低，让冰在更低的温度下熔化。
10、折射 实像 幻灯机
【解析】
茶杯装水后，相当于凸透镜，属于凸透镜成像，是由光的折射形成的。由图知，看到的是倒立放大的实像，幻灯机是根据这个原理制成的。
11、改变物体的运动状态 改变物体的形状
【解析】
[1]足球场上，守门员将球扑出禁区，球的运动状态发生了变化，说明力可以改变物体的运动状态。
[2]小莉在橡皮泥上印上漂亮的指印，橡皮泥的形状发生变化，说明力可以改变物体的形状。
12、乙、丙惯性定律
【解析】
由图可知，当汽车在赛道上行驶时，如果汽车失去控制，由于惯性汽车将会沿原来运动的方向冲出，即会冲到图中的乙区或丙区，而人在甲区和丁区是相对安全的，所以现场观众不应站的位置是图中乙、丙。判断依据的定律是惯性定律。
13、2 不变
【解析】
根据平面镜成像特点可知，像和物距离平面镜的距离是相等的，物到像的距离是物到平面镜距离的两倍，因为小明距平面镜的距离是1m，像与他之间的距离是；平面镜所成的像与物体是等大的，当人远离平面镜时，视觉上感觉像在变小，但实际上像的大小并没有变．所以若他远离平面镜后退0.5m，他在平面镜中像的大小不变．
故答案为：2m；不变．
【点睛】人的视觉感觉总是近大远小，即离像近感觉大，离像远感觉小，像的真实大小总与物相同。
14、电磁感应 机械 电
【解析】
电风扇里装的是电动机，其构造中是由磁场和线圈组成的，故若转动电动机的线圈时，线圈恰好在磁场中做切割磁感线运动，故此时会产生电流，该现象实际就是电磁感应现象．
这一过程中，消耗机械能获得电能．
三、作图题（共7分）
15、
【解析】
在磁体的外部，磁感线总是从磁体的N极发出最后回到S极，所以永磁体A的左端及电磁铁的右端都是N极．再根据安培定则，伸出右手使右手大拇指指向电磁铁的N极，四指弯曲所指的方向为电流的方向，即电流从电磁铁的左端流入，所以电源的左端为“+”极，右端为“-”极．
如图所示：
【点睛】安培定则不但可以判断出螺线管的磁极，也能根据磁极判断出电流方向或绕圈的绕向，即电流方向、线圈的绕向及N极方向，知道其中两个便可求出另外一个。
16、
【解析】
小球重力G＝mg＝0.5kg×9.8N/kg＝4.9N，小球受竖直向下的重力G＝4.9N，竖直向上的支持力F，它们是一对平衡力，F＝G＝4.9N，从小球的重心沿力的作用线，作出重力G与支持力F示意图，如下图所示：
17、
【解析】
发生两次折射,第一次是从水斜射入空气中,折射光线远离法线偏折,即折射角大于入射角;第二次是光由空气斜射射入水中,折射光线向法线偏折,即折射角小于入射角;
入射点与圆心的连线是法线,法线要画成虚线。当光由水斜射射入空气中时,折射光线远离法线偏折,即折射角大于入射角;当光由空气斜射射入水中时,折射光线向法线偏折,即折射角小于入射角,如图所示：
四、实验题（本大题共5小题，共20分）
18、匀速直线 绸布 没有控制木块从斜面上同一位置滑下 P点左侧或右侧
【解析】
（1）在探究刷冰长度的影响因素的实验过程中，拉动木块在不同表面上做匀速直线运动，此时弹簧测力计的示数等于滑动摩擦力，根据弹簧测力计示数的关系，若用木板模拟未刷冰区域，则选择摩擦力小的材料模拟刷冰区，故选绸布；
（2）①根据表中数据描出的是一条直线，如图所示：
②在研究猜想2时，没有控制物块从斜面同一位置滑下；正确操作后，每次只前后移动M，水平木板表面和M的总长度，而所选材料M的长度不变，则滑块在木板上滑动的距离也是一定的，所以可以否定猜想2，如果同时改变x和l的长度，当x减小，l增大时，则木块停在P点的右侧；当x增大，l减小时，木块停在P点的左侧．
19、温度计 使沙子受热均匀 ①和② 傍晚海水也会蒸发吸热，但傍晚海水温度比沙子高 水蒸气液化放热
【解析】
(1)实验中要想定量分析必须要测量沙子和水的温度，因此，还需要的测量工具是温度计。为了使沙子能均匀受热，因使用搅拌棒进行搅拌；
(2)“等质量的沙子和水升高相同的温度，加热沙子的时间短”，说明水的吸热能力比沙子强。“等质量的沙子和水加热相同的时间，沙子温度上升得多”，同样说明了水的吸热能力比沙子强。因为均说明“沙子吸热升温或放热降温都比水快”，故两条实验结论均能验证实验猜想，故应选择“①和②”。
(3)上述猜想是不正确的。因为蒸发吸热不是海水温度低的主要原因，其主要原因是海水的比热容大。比如傍晚时海水同样在蒸发吸热，其温度却比沙子高，便能有力证明这一点。
(4)小明分别在两烧杯上方盖上玻璃片，蒸发的水蒸气遇到冷的玻璃片会液化成小水珠，同时液化的过程要放出热量，所以玻璃片温度较高。
20、初速度 最小 匀速直线 ②④
【解析】
（1）用同一小车从同一斜面的同一高度由静止滑下是为了使小车到达水平面时的初速度相同；
（2）在该实验中，木板表面最光滑，阻力就最小，小车运动的距离最远，这说明小车受到的阻力越小，速度减小得越慢；
（3）由上述实验可推理得出：如果水平面绝对光滑，小车不受任何阻力，则它会在水平面上做匀速直线运动。
（4）同一小车从不同高度由静止滑下，通过小车运动的距离可知克服阻力做功的多少，从而可判断小车原来具有重力势能的大小，所以可以探究重力势能与高度的关系；由于小车从不同高度由静止滑下，到达水平面时的初速度不同，通过小车运动的距离可知小车达到水平面时的动能大小，所以还可探究动能与速度的关系。
21、匀速直线运动 等于 1和3 压力相同时，接触面越粗糙，滑动摩擦力越大 3 2.8 不需要木板做匀速直线运动，便于实验操作，读数更准确
【解析】
（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡知识，拉力大小才等于摩擦力的大小；
（2）要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，改变接触面的粗糙程度，由图可知1、3两次符合要求，分析两次实验数据，可以得出滑动摩擦力大小与接触面粗糙程度的关系为：压力相同时，接触面越粗糙，滑动摩擦力越大 ．
（3）由图丙知：2---6s物体做匀速运动，此时物体处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，由图乙知此过程的拉力为3N，所以滑动摩擦力为3N；（1---3s）和6---8s这两个时间段内物体做的是变速，但由于压力的接触面的粗糙程度不变，摩擦力不变，仍为3N；
（4）木块处于静止状态，受到平衡力的作用，拉力和摩擦力大小相等，方向相反，因测力计对木块的拉力方向水平向左，故木块受到的摩擦力方向为水平向右；弹簧测力计分度值为0.2N，此时示数为2.8N，即拉力为2.8N，故滑动摩擦力为2.8N；改进后，木块与弹簧测力计固定不动，拉动木板运动，该实验设计的好处是：不需要木板做匀速直线运动，便于实验操作，读数更准确；
22、右 60.6 1.01
【解析】
（1）指针指向分度盘的左侧，说明杠杆的左端较低，左端较高，平衡螺母应朝向高的一端移动，故应向右移动平衡螺母；
（2）由图甲知，量筒中水的体积为V=60cm3；由图乙知，标尺的分度值为0.2g，剩余水和烧杯的总质量为50g+5g+3.2g=58.2g；
（3）量筒中自来水的质量m=118.8g-58.2g=60.6g；
则自来水的密度 。
五、计算题（本大题共2小题，共13分）
23、（1）110s（2）1.2×105J（3）2000J
【解析】
（1）利用s=vt求出匀速上升需要时间、水平匀速直线飞行时间，进而求出起飞到到达火场需要时间；
（2）求出悬停时电动机总功率（4个电动机），利用W=Pt求悬停时消耗电能；
（3）无人机上升过程的升力等于重力加上阻力，利用W=Fs求升力做的有用功，利用效率的公式求消耗的电能。
【详解】
（1）匀速上升需要的时间：，
水平匀速直线飞行的时间：，
无人机从起飞到火场上空，这一过程共耗时：t=t1+t2=10s+100s=110s；
（2）悬停时电动机总功率：P=50W×4=200W，
悬停时消耗电能：W=Pt=200W×10×60s=1.2×105J；
（3）无人机匀速上升过程的升力：F=G+f=mg+f=2kg×10N/kg+10N=30N，
做的有用功：W有用=Fh=30N×60m=1800J，
消耗的电能：。
24、（1）10Ω（2）20Ω（3）15Ω
【解析】
（1）由小灯泡L标有 “10V 10W”可得灯正常发光时的电阻：===10Ω；
（2）若电流表的示数为0.4A，电路的总电阻：===30Ω，滑动变阻器接入电路的阻值：=-=30Ω-10Ω=20Ω；
（3）因电源电压为12V，且滑片P由距离左端三分之一的位置逐渐向右移动，电压表与电流表指针位置相同，所以=7.5V，=0.3A，定值电阻的阻值：===15Ω.
六、综合能力题（本大题共3小题，共18分）
25、（1）40Ω；（2）10Ω﹣100Ω；（3）
【解析】
（1）只闭合开关S3时，灯与R2串联，电流表测电路中的电流，因电流表示数为0.3A，
由欧姆定律可得，电路的总电阻：
根据电阻的串联，则R2的电阻： R2＝R串联﹣R1＝60Ω﹣20Ω＝40Ω；
（2）只闭合开关S2、S4，R1和R3串联，电压表测R3的电压，电流表测电路中的电流，由串联分压的规律可知，当电压表示数为15V时，变阻器连入电路的电阻最大，根据串联电路电压的规律，此时R1的电压为：U1＝18V﹣15V＝3V，
根据分压原理，变阻器连入电路中的最大电阻为：R滑=
电流表的量程为0～0.6A，故电路中的最大电流为0.6A，此时变阻器接入电路的电阻最小，由欧姆定律和电阻的串联可得，变阻器连入电路中的最小电阻：
R滑小=
故在不损坏电流表、电压表的情况下，滑动变阻器的阻值变化范围为10Ω﹣100Ω；
（3）只闭合开关S1、S3和S4时，R1短路，R2、R3并联，电流表测干路电流，等效电路图如下所示：
26、⑴并联．因为它们可以不同时工作； ⑵尽量减少开关冰箱门的时间 评分标准：不把冰箱温度调得过低；减少开关冰箱门的时间；温度高的食物冷却到室温后放入冰箱内；把电冰箱放在阴凉干燥通风处等
【解析】
因为电冰箱冷藏室内灯泡与电动压缩机可以不同时工作，所以它们是并联的．
在使用冰箱时，尽量减少开关冰箱门的时间；不把冰箱温度调得过低；减少开关冰箱门的时间；温度高的食物冷却到室温后放入冰箱内；把电冰箱放在阴凉干燥通风处等方法都可以节约电能．
27、（1）电压表和导线；（2）将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极
【解析】
试题分析：由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极；方案一：（1）选用的器材：电压表和导线；（2）探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极；方案二：（1）选用的器材：电流表和导线；（2）探究的方法：将电流表的正接线柱与铜片相连，再把与锌片相连的导线与电流表的负接线柱进行试触，若电流表指针正向偏转，说明与电流表正接线柱连接的铜片是水果电池的正极；若电流表反向偏转，锌片是电池的正极；方案三：（1）选用的器材：发光二极管和导线；（2）探究的方法：将发光二极管的正接线柱与铜片相连，再把锌片与发光二极管的负接线柱相连，若发光二极管发光，说明与发光二极管正接线柱连接的铜片是水果电池的正极；若发光二极管不发光，锌片是电池的正极．
【考点定位】控制变量法与探究性实验方案
序号
1
2
3
4
5
6
释放的高度h/m
0.10
0.14
0.18
0.20
0.22
0.26
M的长度l/m
2.00
1.60
1.20
0.86
0.80
0.40
序号
接触面
压力/N
滑动摩擦力/N
1
木块与木板
4.0
2.4
2
木块与木板
5.0
3
木块与砂纸
4.0
3.2
整机质量
2kg
电池额定电压
15V
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
