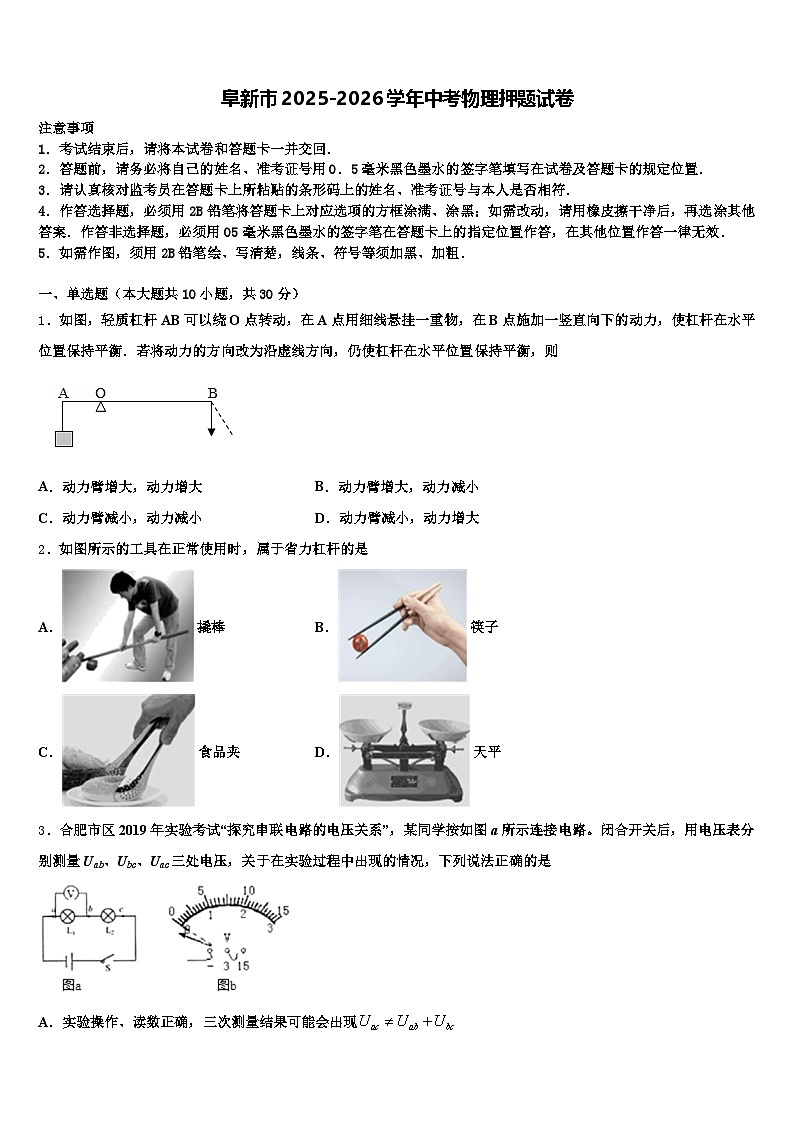

阜新市2025-2026学年中考物理押题试卷（含答案解析）

这是一份阜新市2025-2026学年中考物理押题试卷（含答案解析），共20页。试卷主要包含了下列杠杆中是费力杠杆的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．如图，轻质杠杆AB可以绕O点转动，在A点用细线悬挂一重物，在B点施加一竖直向下的动力，使杠杆在水平位置保持平衡．若将动力的方向改为沿虚线方向，仍使杠杆在水平位置保持平衡，则
A．动力臂增大，动力增大B．动力臂增大，动力减小
C．动力臂减小，动力减小D．动力臂减小，动力增大
2．如图所示的工具在正常使用时，属于省力杠杆的是
A．撬棒B．筷子
C．食品夹D．天平
3．合肥市区2019年实验考试“探究串联电路的电压关系”，某同学按如图a所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是
A．实验操作、读数正确，三次测量结果可能会出现
B．测出间电压后，保持b不动，将a改接到c，可以测出
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数，且示数不为0，一定是a、b之间发生了断路

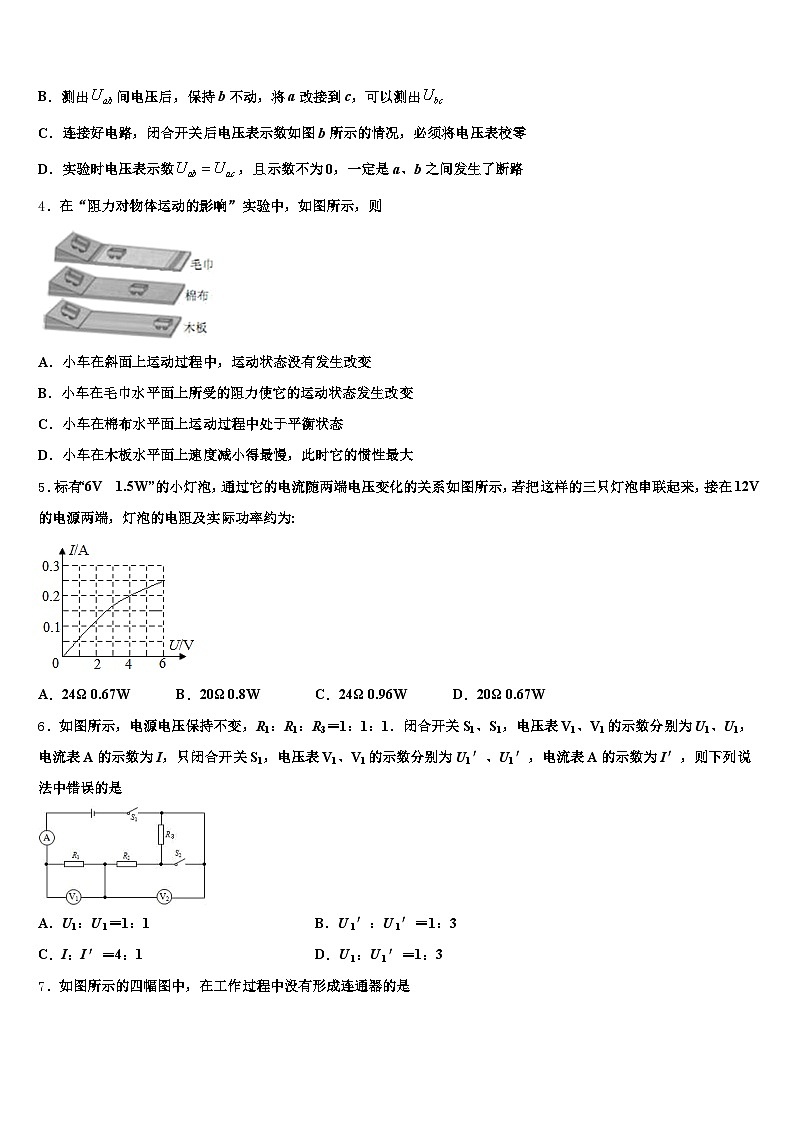

4．在“阻力对物体运动的影响”实验中，如图所示，则
A．小车在斜面上运动过程中，运动状态没有发生改变
B．小车在毛巾水平面上所受的阻力使它的运动状态发生改变
C．小车在棉布水平面上运动过程中处于平衡状态
D．小车在木板水平面上速度减小得最慢，此时它的惯性最大
5．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为:
A．24Ω 0.67WB．20Ω 0.8WC．24Ω 0.96WD．20Ω 0.67W
6．如图所示，电源电压保持不变，R1：R1：R3＝1：1：1．闭合开关S1、S1，电压表V1、V1的示数分别为U1、U1，电流表A的示数为I，只闭合开关S1，电压表V1、V1的示数分别为U1′、U1′，电流表A的示数为I′，则下列说法中错误的是
A．U1：U 1＝1：1B．U 1′：U 1′＝1：3
C．I：I′＝4：1D．U 1：U 1′＝1：3

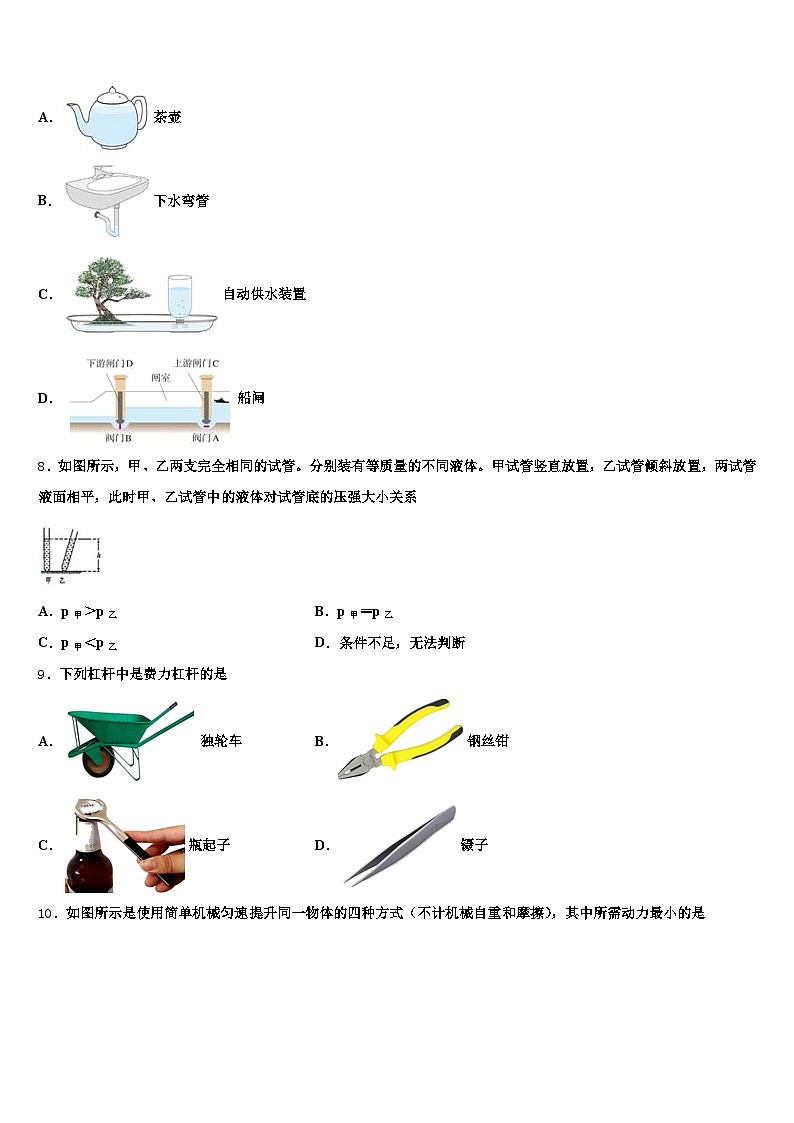

7．如图所示的四幅图中，在工作过程中没有形成连通器的是
A．茶壶
B．下水弯管
C．自动供水装置
D．船闸
8．如图所示，甲、乙两支完全相同的试管。分别装有等质量的不同液体。甲试管竖直放置，乙试管倾斜放置，两试管液面相平，此时甲、乙试管中的液体对试管底的压强大小关系
A．p甲＞p乙B．p甲＝p乙
C．p甲＜p乙D．条件不足，无法判断
9．下列杠杆中是费力杠杆的是
A．独轮车B．钢丝钳
C．瓶起子D．镊子
10．如图所示是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是
A．B．
C．D．
二、多选题（本大题共3小题，共12分）
11．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示实验所揭示的规律和应用的对应关系，其中对应关系正确的是
A．A B．B C．C D．D
12．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用之间的对应关系，其中对应关系正确的是
A．B．
C．D．
13．物理图象可以用来直观且定量地描述物理概念和物理规律，如图所示的图象，可以表示一定条件下两个物理量之间关系的有
A．匀速运动过程中，路程和时间之问的关系
B．在弹性限度内，弹簧受到的拉力与弹簧长度之间的关系
C．电阻一定时，电流和电压之间的关系
D．物体重力与质量的关系
三、填空题（本大题共5小题，共10分）
14．如图甲，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处后，应将光屏向______（选填“左”或“右”）移动，才能在光屏上观察到蜡烛清晰的像，利用凸透镜这一成像规律制成的是______（选填“照相机”、“投影仪”或“放大镜”）；若不移动光屏的位置，将一副眼镜放在蜡烛和透镜间的适当位置时，光屏上又出现了清晰的像，则这幅眼镜可以矫正的视力缺陷是图乙中的______．（选填“a”或“b”）
15．如图所示的电路，电源电压保持不变．电键S1、S2处于断开状态，先闭合电键S1，小灯不发光．若灯L、电阻R中仅有一个出现故障，请根据相关信息写出闭合电键S2前后，电流表示数的变化情况及相对应的故障．示例：电流表示数始终为零，电阻R断路．（写出示例以外的两种情况）
①_____________________；
②____________________.
16．某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的爆炸装置，如图，此时指示灯_______(选填“不亮”或“亮）；若使起爆器不能工作，应剪断拆除的导线是_______（选填“a”或“b”).
17．如图，AB是能绕B点转动的轻质杠杆，在中点C处用绳子悬挂重为100N的物体（不计绳重）．在A端施加竖直向上的拉力使杠杆在水平位置平衡，则拉力F＝_____N．若保持拉力方向始终垂直于杠杆，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将_____（选填“增大”、“减小”或“不变”）．
18．在中央电视台大型科普节目《加油！向未来》中，节目组利用“蛟龙号”将一块边长30cm×20cm×5cm 的长方体泡沫塑料带到马里亚纳海沟的 4810m 处，泡沫塑料将被压成边长9cm×6cm×1.5cm 的长方体，此时“泡沫塑料”受到海水的压强为__________Pa，受到的浮力为________N，如果此时剪断固定“泡沫塑料”的绳子，它将_________（填“上浮”、“下沉”或“悬浮”）．（ρ海水=1.0×103kg/m3, ρ泡沫塑料=20kg/m3,g =10N/kg）
四、计算题（本大题共3小题，共29分）
19．为了节约水资源，公厕用的定时定量冲水装置主要部件如图所示．浮筒底面积为S1=100cm2且足够高，略大于出水口的圆形阀门（厚度不计）的表面积为S2=20cm2，浮筒与阀门用细杆相连，不计浮筒、阀门、轻杆的重量．通常情况下，水龙头以滴漏形式向储水桶供水，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水，问即将开始冲水时（g=10N/Kg，ρ水=1.0×103kg/m3）：阀门所受水的压强p为多少？浮筒对阀门的拉力为多大？浮筒浸入水中部分的深度H为多少？
20．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．如图是某型号电压力锅工作电路简图，表中是其部分参数．其中R1是主加热器，R2是保压加热器．接通电路后，开关s自动与触点a、b接通，开始加热．当锅内温度达到105℃时，开关S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．现将3L初温为25℃的水加入压力锅中，接通电路使其正常工作30min．已知消耗的电能有90%被有效利用，水的比热容为4.2×103J/（kg•℃）．求：
（1）电压力锅在加热状态时的电流．
（2）电压力锅多少秒后开始保压？
（3）电压力锅在此30min内消耗的电能．
21．下表是某储水式电热水器的铭牌：
已知水的比热容C水=4.2×103J/（kg.0C），水的密度是ρ水=1.0×103kg/m3，根据表中的数据，试求：电热水器正常工作的电流是多大？（结果保留两位小数）电热水器里的水刚好是额定容量时，把这些水从20°C加热到50°C，水吸收的热量是多大？电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要多长的时间？
五、作图题（本大题共2小题，共4分）
22．画出图中F1的力臂l1，并在A点画出阻力F2的示意图．
23．如图所示，李师傅要从房子A处拉导线到河岸装一盏路灯，然后拉线到房子B处安装另一盏路灯，那么河岸上的路灯安装在何处时所用导线的总长度最短？小明将河岸当作平面镜，运用光学作图法很简单地确定了安装位置，请你画出小明的作图．
六、实验探究题（本大题共3小题，共15分）
24．（2016·阜新卷）小明同学在“研究杠杆平衡条件”实验中：
（1）实验时应先调节杠杆在______位置平衡．若出现图甲所示情况，应将杠杆的螺母向______调（填“左”或“右”）．
（2）杠杆平衡后，小明在图乙所示的A位置挂上3个钩码，为了使杠杆在水平位置平衡，这时应在B位置挂上______个钩码．
（3）下表是该组某同学在实验中记录杠杆平衡的部分数据：
上表中空格处所缺的数据是：△＝______，☆＝______；
（4）分析上表中的实验数据可以得出的结论是______．
25．小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
请你用笔画线代替导线，根据图所示的电路图，将图所示实物图连接完整。_______若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的 _____．(选填“A、B”或“C、D”)接线柱接入了电路。小雷排除故障后，按图17所示的电路继续进行实验：
①闭合开关，滑片P向______(选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处。小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越_____。用L2替换L1重复上面的实验时，需要改变______表的量程，发现灯L2的亮度变化规律与灯L1相似。小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了________对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。"你认为这种说法______(选填“正确”或“错误”)。
26．(1)小青同学用已经调节好平衡的天平测量物体的质量,操作情况如图甲所示,它的错误有: _____。(写出一条即可)
有一个形状不规则的小木块，将其放在水中时，漂浮在水面上，用以下两种方案测量该木块的密度。
a.用天平测小木块的质量：把天平放在水平台上，调节平衡螺母，调节横梁平衡，测得小木块的质量为m；
b.在量筒中倒入适量的水，体积为V0；
c.用细针将小木块浸没水中，读出量筒中水面对应的刻度为V1，则木块的密度表达式ρ=_____。
a.在量筒中倒入适量的水，体积为V2，如图乙所示；
b.用一个体积为10cm3的铁块和小木块拴在一起浸没水中，读出量筒中水面对应的刻度为；
c.从量筒中取出铁块，小木块漂浮水面，读出量筒中水面对应的刻度为，则木块的密度________
对比以上两种方案，误差比较小的是方案________。
请画出（方案二）的实验记录数据表格，并填上已测量出的相关数据。
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
力臂是支点到力的作用线的垂线段长度．改为虚线后，动力臂变短，根据杠杆平衡条件,阻力阻力臂都不变化，动力臂变小，则动力增大．
2、A
【解析】
解答：A. 撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；B. 筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；C. 食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆；D. 天平在使用过程中，动力臂等于阻力臂，是等臂杠杆．
点睛：结合生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．
3、A
【解析】
A、若出现Uac≠Uab+Ubc，即Uab+Ubc与Uac间电压不相等，但在测量误差允许的范围内，可以得出：串联电路两端的总电压各用电器两端电压之和，故A正确；
B、用电压表测出Uab间电压后，保持b不动，将a改接到c，虽然电压表此时与L2并联，但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所以不能测出L2两端的电压，故B错误；
C、连接好电路，闭合开关后若电压表的指针指在了0刻度线的左边时，即指针反向偏转，说明电压表正负接线柱接反了，需要将电压表的正负极接线柱互换，故C错误；
D、实验时电压表示数Uab=Uac，且示数不为0，可能是a、b之间发生了断路或b、c间发生了短路，故D错误。
4、B
【解析】
A、小车在斜面上运动过程中，速度越来越大，运动状态发生了改变，故错误；
B、小车在毛巾水平面上受到阻力的作用，阻力使它的运动状态发生改变，故正确；
C、小车在棉布水平面上运动过程中，由于受到阻力的作用，速度越来越慢，不是平衡状态，故错误；
D、惯性大小只与质量有关，与速度无关，故惯性是不变的，故错误．
5、B
【解析】
分析图像可知：灯泡的电阻会随电压、电流的不同发生变化，因此解决此类问题只能从图像入手分析．三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，把这种规格的三只灯泡串联接在１２V的电源两端，每只灯泡两端的电压都为４V，从图像上可以看出，当电压是４Ｖ时，通过灯泡的士电流为0.２A，
所以每只灯泡的实际电阻：
每只灯泡的实际功率：P=UI=４V×0.２A=0.8W．故选B．
6、C
【解析】
闭合开S1、S1,等效电路图如图1所示;只闭合开关S1，等效电路图如图1所示：
已知R1：R1：R3＝1：1：1，由I＝可得：,故A正确；,故B正确；,故C错误；,故D正确．故选C.
7、C
【解析】
A．茶壶的上端开口、下部连通，属于连通器，故A不符合题意；
B．下水弯管的上端开口、下部连通，属于连通器，故B不符合题意；
C．自动供水装置的瓶子倒置，上端不是开口的，不符合上端开口、下部连通的特点，不是利用连通器原理工作的，故C符合题意；
D．船闸工作时，船室分别与上游或下游构成连通器，是利用连通器原理工作的，故D不符合题意．
8、A
【解析】
由图可知，甲容器中的液体体积要比乙容器小，因液体质量相同，所以根据ρ＝可知，甲液体的密度比乙液体密度大，即ρ甲＞ρ乙；又因为两试管中液面等高，所以由液体压强公式p＝ρgh可知，p甲＞p乙。
9、D
【解析】
独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆；
钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆；
瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
镊子在使用过程中，动力臂小于阻力臂，是费力杠杆。
10、B
【解析】
设物体重力为G，不计机械自重和摩擦：
A、图中为斜面，由功的原理可得，F1×4m＝G×2m，解得F1＝0.5G；
B、图中为滑轮组，与动滑轮相连的绳子段数是3，因此F2＝G；
C、图中为定滑轮，不省力，则F3＝G；
D、由图可知，杠杆的动力臂为阻力臂的2倍，根据杠杆平衡条件可知，动力为阻力的二分之一，F4＝0.5G；
因此动力最小的是B。
二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A、①中的实验揭示了利用内能来做功的现象，将内能转化为机械能；a是汽油机的做功冲程，也是将燃料燃烧释放的内能转化为机械能，二者对应关系正确；
B、②中压缩空气时对空气做功，将机械能转化为内能；而b是用煤气炉烧水，是热传递改变物体的内能，二者对应关系不正确；
C、③中磨平的铅块能挂起重物，说明了分子间存在引力；而c中的吸盘是利用了大气压的作用，二者对应关系不正确；
D、④中空气和二氧化氮气体自动混合均匀，表明了分子在不停地做无规则运动；d是腌制咸鸭蛋，也是利用了分子的热运动，使鸭蛋变咸的，二者对应关系正确．
故选AD．
【点睛】这是一道综合性较强的题目，题目通过实验现象，让我们总结出其反应的理论；然后再与应用技术或现象反应出来的理论对应，结合题目要求，即可得到答案。
12、ABC
【解析】
A、流速越大的地方压强越小，飞机的升力就是根据此原理，故A正确；
B、船闸是利用连通器的原理工作的，故B正确；
C、杆秤利用了杠杆的原理，故C正确；
D、潜水艇靠改变自身的重力来实现浮沉，故利用的原理是不相同的，故D错误。
13、ACD
【解析】
A. 匀速运动过程中，路程和时间成正比，因此该图象可以反映路程和时间的关系，故该选项符合题意；B. 在弹性限度内，弹簧受到的拉力与弹簧的伸长量成正比，与弹簧长度不是正比关系，故该图象不能反映弹簧受到的拉力与弹簧长度之间的关系，故该选项不符合题意；C. 电阻一定时，电流和电压成正比，故该图象可以反映电流和电压的关系，故该选项符合题意；D. 物体重力与质量成正比，故该图象能反映物体重力与质量的关系，故该选项符合题意。故选ACD.
点睛：从图象上可以看出，该图象反映的物理量之间成正比关系，然后根据各选项之间的关系选择即可。
三、填空题（本大题共5小题，共10分）
14、右 投影仪 b
【解析】
如图甲，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处后，物距u=50cm-25cm=25cm，2f＞u＞f，成倒立、放大的实像，v＞2f=30cm，应将光屏向右移动，才能在光屏上观察到蜡烛清晰的像，利用凸透镜这一成像规律制成的是投影仪；
若不移动光屏的位置，将一副眼镜放在蜡烛和透镜间的适当位置时，光屏上又出现了清晰的像，根据甲图可知，说明提前成像，这个眼镜是凸透镜，这幅眼镜可以矫正的视力缺陷是图乙中的b．
15、电流表始终有示数且不为零时，灯L短路 电流表示数先为零，闭合电键后电流表示数变大，灯L断路.
【解析】
由图知道，当开关S1 闭合时，电路为串联电路；
①当开关S2 闭合时，电路中只有R接入电路中；若闭合开S2前后，电流表始终有示数且不为零，则说明故障应是灯泡L短路；
②若电流表示数先为0，然后有示数，说明闭合开S2 时，电路是解通的，则故障是灯L断路．
16、亮 a
【解析】
分析电路图，导线b将起爆器短路，电流从电源的正极出发，经灯泡、导线a和b回到负极，此时指示灯亮；从图中可知，a导线是电流的必经之路，一旦断开，整个电路将不能接通，因此，为使其停止工作应剪断线a．
17、50 减小
【解析】
（1）物体的重力为阻力，杠杆在水平位置保持平衡时，BC为阻力臂，BA为动力臂，根据杠杆的平衡条件F1l1＝F2l2求出拉力的大小；（2）利用杠杆平衡条件分析拉力F的大小变化情况．
【详解】
由图可知，F2＝G,杠杆在水平位置保持平衡，由F1l1＝F2l2可得，拉力的大小：F1＝F2＝G＝×100N＝50N．若将A端缓慢向上提升一小段距离，则阻力臂l2将变小，阻力不变，即F2l2变小，因为拉力方向始终垂直于杠杆，所以动力臂不变，根据F1l1＝F2l2可知F1变小，即拉力F减小．
18、4.81×1070.81上浮
【解析】
“泡沫塑料”在4810m处受到海水的压强为：p=ρ海水gh=1.0×103kg/m3×10N/kg×4810m=4.81×107Pa；
泡沫塑料将被压成长方体的体积：V=9cm×6cm×1.5cm=81cm3=8.1×10-5m3，
泡沫塑料受到的浮力：F浮=ρ海水gV排=1.0×103kg/m3×10N/kg×8.1×10-5m3=0.81N；
泡沫塑料的质量：m=ρ泡沫塑料V=20kg/m3×8.1×10-5m3=1.62×10-3kg，
泡沫塑料的重力：G=mg=1.62×10-3kg×10N/kg=1.62×10-2N，
因为1.62×10-2N＜0.81N，即G＜F浮，所以此时剪断固定“泡沫塑料”的绳子，它将上浮．
四、计算题（本大题共3小题，共29分）
19、（1）2000Pa；（2）4N；（3）0.04m
【解析】
解：（1）由题可知，当h=20cm时，阀门受到水的压强为：
p=ρgh=1.0×103kg/m3×10N/kg×0.2m=2000Pa；
（2）阀门受到水向下的压力和浮筒向上的拉力，刚被拉起时，因为不计重力，两个力大小相等，则拉力
F拉=F压=pS=2000Pa×2×10﹣3m2=4N；
（3）因为不计重力，浮筒在竖直方向只受到竖直向上的浮力和细杆向下的拉力F’，F’和F拉是相互作用力，即F′=F拉=4N，
根据力的平衡得 F′=F浮=ρ水gV排
可得：，
浮筒浸入水中部分的深度H为．
答：（1）阀门所受水的压强p为2000Pa；
（2）浮筒对阀门的拉力为4N；
（3）浮筒浸入水中部分的深度H为0.04m．
20、（1）4.5A（2）1120s（3）1.256×106J
【解析】
（1）加热状态时的功率等于主加热器额定功率和保压加热器额定功率之和，根据P=UI求出电压力锅中的电流；
（2）先求出水的质量，再根据Q吸=cm（t﹣t0）求出水温度达到105℃时吸收的热量，利用效率公式求出消耗的电能，再根据W=Pt求出电压力锅多需要多少时间开始保压；
（3）30min减去加热到保温的时间即为保温时的时间，根据W=Pt求出保温时消耗的电能，然后加上加热时消耗的电能即为电压力锅在此30min内消耗的电能．
【详解】
（1）电压力锅在加热状态时的功率P主加热=800W，P保压加热=200W，
根据P=UI可得，电压力锅中的电流：
；
（2）根据可得，水的质量：
m=ρV=1×103kg/m3×3×10﹣3m3=3kg，
水吸收的热量：
，
消耗的电能有90%被有效利用，根据得，消耗的电能：
，
根据W=Pt得，电压力锅加热到开始保压的时间：
；
（3）30min内保温的时间：t保温=t﹣t加热=30×60s﹣1120s=680s，
保温时消耗的电能：W保温=P保温t保温=200W×680s=1.36×105J，
电压力锅在此30min内消耗的电能：
W=W加热+W保温=1.12×106J+1.36×105J=1.256×106J．
21、（1）9.09A；（2）5.04×106J．（3）3150s．
【解析】
（1）已知电热水器的额定电压和额定功率，根据公式可求该电热水器正常工作时的电流；
（2）已知水的密度和额定容量，根据求水的最大质量，根据公式可求吸收的热量。
（3）由求加热这些水需要的时间：
【详解】
（1）由表中数据可知，电热水器的额定功率为2000W，额定电压为220V，根据可得，该电热水器正常工作时的电流：；
（2）已知热水器的容量为40L，则盛满水的质量：，把这些水从20℃加热到50℃吸收的热量：。
（3）电热水器正常工作时放出的热量80%被水吸收，由可得，加热这些水需要的时间：。
答：（1）电热水器正常工作的电流是9.09A；
（2）电热水器里的水刚好是额定容量时，把这些水从20℃加热到50℃，水吸收的热量是5.04×106J。
（3）电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要3150s。
本题考查电功率、密度、热量和效率公式的运用，从表中获取有效信息是关键。
五、作图题（本大题共2小题，共4分）
22、
【解析】
先找出阻力作用点，然后过作用点作阻碍剪刀向下的阻力；根据力臂的画法作图，即过支点作垂直于动力作用线的垂线段．
【详解】
做出F1的作用线,标出从支点到动力作用线的距离,即为动力臂L1；动力F1的作用是使杠杆沿逆时针方向转动,而阻力F2的作用是阻碍其转动,所以F2的方向垂直于杆向下；图示如下：
23、
【解析】
解：作出点A关于水面的对称点C，连接BC交于河岸一点E，点E即为安装路灯的位置．
如图：
因为两点之间线段最短，所以CE+BE最短，即河岸上的点E为路灯的位置．
六、实验探究题（本大题共3小题，共15分）
24、水平 左 4 1 20 F1 l1＝F2 l2 (动力×动力臂＝阻力×阻力臂)
【解析】
试题分析：（1）为了便于直接从杠杆上读出力臂的大小，所以应调节杠杆水平平衡；调节杠杆平衡时，应把平衡螺母向着较高的一侧来拧，故应向左拧；（2）由杠杆的平衡条件可知，A位置3个钩码，力臂为4，故B位置力臂为3，应挂4个钩码；（3）根据杠杆的平衡条件：F1l1=F2l2可得：△＝1，☆＝20；（4）实验结论为：F1l1＝F2l2 （动力×动力臂＝阻力×阻力臂）．
【考点定位】杠杆的平衡条件
25、 A、B A 电流/A 大 电压 温度 正确
【解析】
（1）电流表选择0～0.6A，电流表串联在电路中．滑动变阻器已经选择下面接线柱，上面任意选择一个接线柱，滑动变阻器串联在电路中。所以，电流表的“0.6”接线柱与滑动变阻器C（或D）相连，电压表的“-”接线柱与灯泡左端相连．如图：
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的下面两个接线柱接入了电路，此时电阻最大，所以灯L1几乎不发光；
（3）①闭合开关，要使灯L1发光，滑动变阻器阻值应变小，滑片P向A端移动；
②根据表中信息得：遗漏的物理量和单位是：电流/A；
（4）从实验1→实验2→实验3，灯泡越来越亮，灯泡实际功率越大．
（5）L1的额定功率为2.5V，电压表选择0～3V量程．L2的额定功率为 3.8V，电压表选择0～15V量程．所以L2替换L1，需要更换电压表量程．
（6）①灯丝电阻受温度影响较大，灯泡在不同电压下，温度不同，灯丝中电阻不同，计算平均值代表灯丝电阻无意义，小刘忽略温度对电阻的影响．
②把灯L1换成定值电阻后，因定值电阻阻值是不变的，所以可以探究电流跟电压的关系，故说法正确．
26、物体和砝码的位置放反了（在测量过程中不应该调平衡螺母） 0.6 方法一
【解析】
（1）由图甲可知，该同学的错误有：物体和砝码的位置放反了；在测量过程中不应该调平衡螺母；
（2）方案一：
c.木块的体积V=V1-V0，木块的密度；
方案二：
量筒的最小分度值为2mL，水的体积V2＝50mL＝50cm3；
木块的体积：V′＝V3﹣V2﹣V铁＝90cm3﹣50cm3﹣10cm3＝30cm3；
木块排开水的体积V排＝V4﹣V2，木块受到的浮力F浮＝ρ水gV排＝ρ水g（V4﹣V2）；
因为木块漂浮，所以木块重力G木＝F浮＝ρ水g（V4﹣V2）；
木块的质量：；
小木块的密度：；
由于铁块取出时带有水，使得量筒中的木块和水的体积偏小，即木块排开水的体积偏小，木块质量偏小，根据知，密度偏小，故方法一误差较小。
实验记录数据表格及测量的相关数据如下：
额定电压（V）
220
主加热器额定功率（W）
800
保压加热器额定功率（W）
200
保压温度（℃）
105
最大容积（L）
5
实验次数
F1（N）
l1 (cm)
F2 ( N)
l2( cm)
1
2
5
△
10
2
3
10
2
15
3
2
30
3
☆
次数
电压／V
_________
实际功率／W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
量筒中水的体积
铁块、木块和水的体积
木块浸在水中的体积
木块的体积
木块的质量
木块的密度体积
50
90
68
量筒中水的体积
铁块、木块和水的体积
木块浸在水中的体积
木块的体积
木块的质量
木块的密度体积
50
90
68
