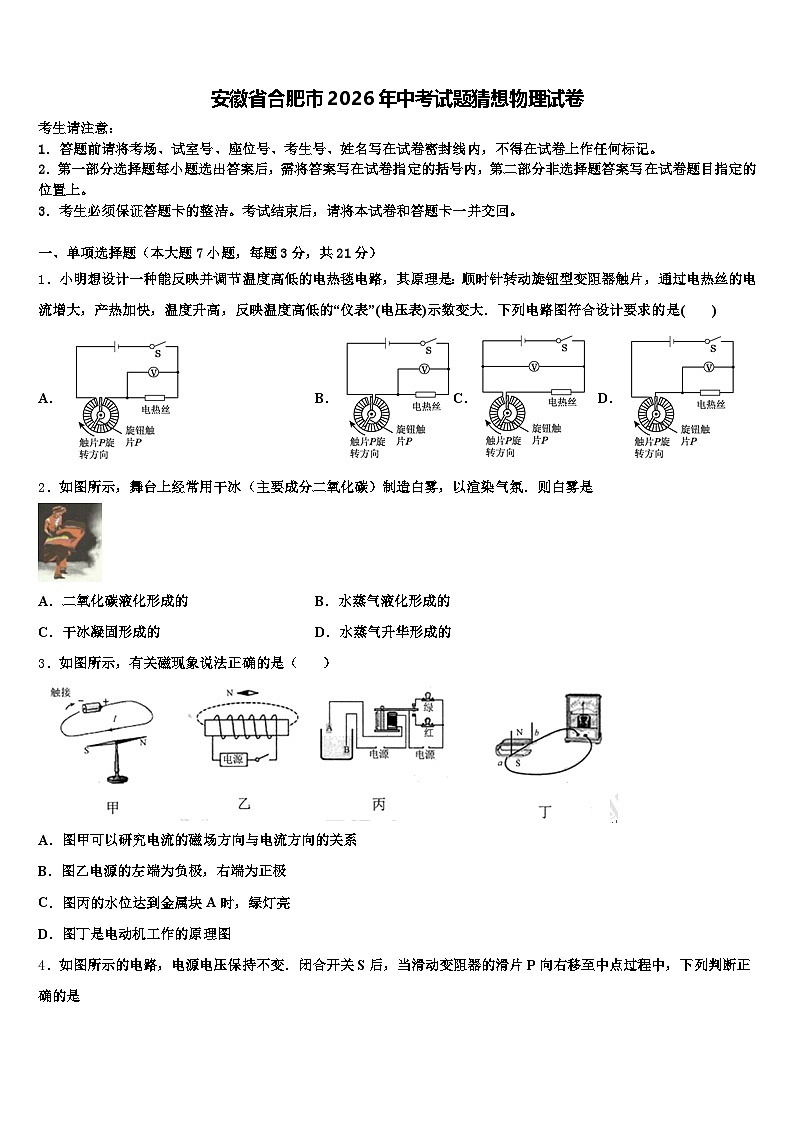

安徽省合肥市2026年中考试题猜想物理试卷（含答案解析）

这是一份安徽省合肥市2026年中考试题猜想物理试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．小明想设计一种能反映并调节温度高低的电热毯电路，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”(电压表)示数变大．下列电路图符合设计要求的是( )
A．B．C．D．
2．如图所示，舞台上经常用干冰（主要成分二氧化碳）制造白雾，以渲染气氛．则白雾是
A．二氧化碳液化形成的B．水蒸气液化形成的
C．干冰凝固形成的D．水蒸气升华形成的
3．如图所示，有关磁现象说法正确的是（ ）

A．图甲可以研究电流的磁场方向与电流方向的关系
B．图乙电源的左端为负极，右端为正极
C．图丙的水位达到金属块A时，绿灯亮
D．图丁是电动机工作的原理图

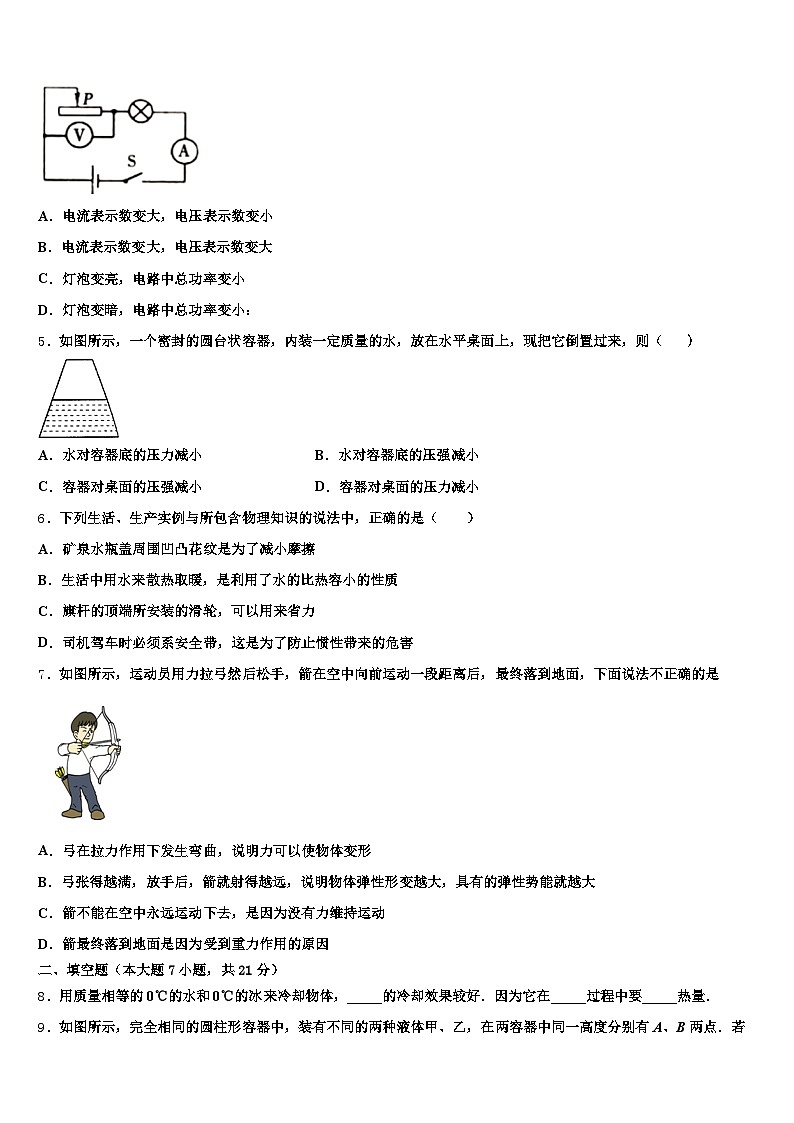

4．如图所示的电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向右移至中点过程中，下列判断正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．灯泡变亮，电路中总功率变小
D．灯泡变暗，电路中总功率变小：
5．如图所示，一个密封的圆台状容器，内装一定质量的水，放在水平桌面上，现把它倒置过来，则（ ）
A．水对容器底的压力减小B．水对容器底的压强减小
C．容器对桌面的压强减小D．容器对桌面的压力减小
6．下列生活、生产实例与所包含物理知识的说法中，正确的是（ ）
A．矿泉水瓶盖周围凹凸花纹是为了减小摩擦
B．生活中用水来散热取暖，是利用了水的比热容小的性质
C．旗杆的顶端所安装的滑轮，可以用来省力
D．司机驾车时必须系安全带，这是为了防止惯性带来的危害
7．如图所示，运动员用力拉弓然后松手，箭在空中向前运动一段距离后，最终落到地面，下面说法不正确的是

A．弓在拉力作用下发生弯曲，说明力可以使物体变形
B．弓张得越满，放手后，箭就射得越远，说明物体弹性形变越大，具有的弹性势能就越大
C．箭不能在空中永远运动下去，是因为没有力维持运动
D．箭最终落到地面是因为受到重力作用的原因
二、填空题（本大题7小题，共21分）
8．用质量相等的0℃的水和0℃的冰来冷却物体，_____的冷却效果较好．因为它在_____过程中要_____热量．

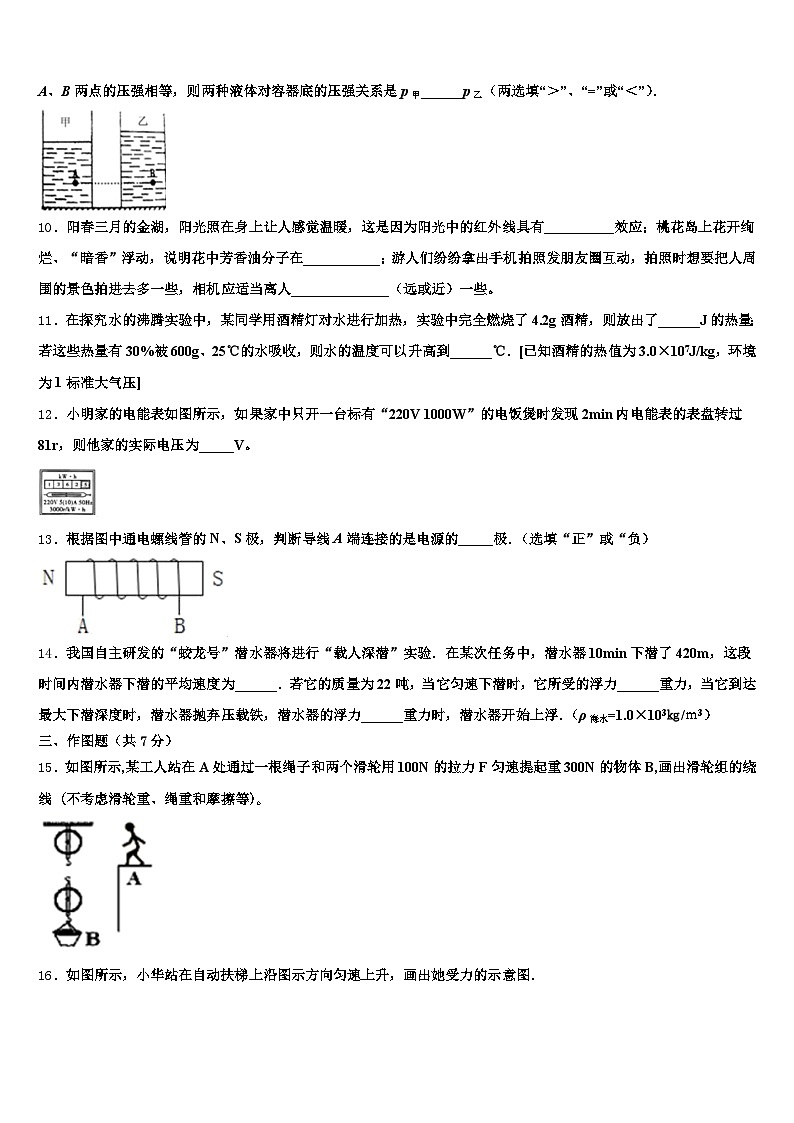

9．如图所示，完全相同的圆柱形容器中，装有不同的两种液体甲、乙，在两容器中同一高度分别有A、B两点．若A、B两点的压强相等，则两种液体对容器底的压强关系是p甲______p乙（两选填“＞”、“=”或“＜”）．
10．阳春三月的金湖，阳光照在身上让人感觉温暖，这是因为阳光中的红外线具有__________效应；桃花岛上花开绚烂、“暗香”浮动，说明花中芳香油分子在___________；游人们纷纷拿出手机拍照发朋友圈互动，拍照时想要把人周围的景色拍进去多一些，相机应适当离人______________（远或近）一些。
11．在探究水的沸腾实验中，某同学用酒精灯对水进行加热，实验中完全燃烧了4.2g酒精，则放出了______J的热量；若这些热量有30%被600g、25℃的水吸收，则水的温度可以升高到______℃．[已知酒精的热值为3.0×107J/kg，环境为1标准大气压]
12．小明家的电能表如图所示，如果家中只开一台标有“220V 1000W”的电饭煲时发现2min内电能表的表盘转过81r，则他家的实际电压为_____V。
13．根据图中通电螺线管的N、S极，判断导线A端连接的是电源的_____极．（选填“正”或“负）
14．我国自主研发的“蛟龙号”潜水器将进行“载人深潜”实验．在某次任务中，潜水器10min下潜了420m，这段时间内潜水器下潜的平均速度为______．若它的质量为22吨，当它匀速下潜时，它所受的浮力______重力，当它到达最大下潜深度时，潜水器抛弃压载铁，潜水器的浮力______重力时，潜水器开始上浮．（ρ海水=1.0×103㎏/ｍ3）
三、作图题（共7分）
15．如图所示,某工人站在A处通过一根绳子和两个滑轮用100N的拉力F匀速提起重300N的物体B,画出滑轮组的绕线（不考虑滑轮重、绳重和摩擦等）。
16．如图所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．
（____）
17．根据小磁针静止时的指向在如图所示中标出通电螺线管的N、S极和电流方向．
四、实验题（本大题共5小题，共20分）
18．如图是“探究浮力的大小与排开的水所受重力关系”的过程情景，请根据图示完成下面的填空。
（1）实验中的所用圆柱体的重力为_____N。
（2）在如图B中存在的错误是_____。
（3）纠正错误后，继续实验，在图C中圆柱受到的浮力F浮＝_____N。
（4）根据如图_____可以得出，圆柱体排开的水所受的重力为_____N。
（5）实验结果表明：浸在水中的物体受到的浮力_____物体排开水所受到的重力（选填“大于”、“小于”或“等于”）。
（6）纠正如图B中的错误后，圆柱体从刚接触水面到全部浸没水中，弹簧测力计的示数逐渐减小，水对杯底的压强_____（选填“逐渐增大”、“逐渐减小、“保持不变”）。
19．如图所示，某实验小组的同学在复习光学时，在光具座30cm处点燃一支蜡烛，在70cm处固定一光屏完成了如下实验：
（1）在50cm处固定一玻璃板，同学们应该______观察，发现蜡烛的像呈现在光屏上，通过______观察光屏，发现平面镜成的像是虚像。
（2）在50cm处固定一凸透镜，发现在光屏上成一倒立等大的像，该凸透镜的焦距为______cm；某同学将自己的近视镜“戴”在凸透镜前，发现光屏上的像变模糊，为了使光屏上的得到清晰的像，应该向______移动光屏。
20．随着手机用户的增多，伴随近视眼的增加，都是由于长时间用眼，造成用眼过度，眼睛的晶状体变厚，如图所示。
（提出问题）小明同学为了弄清楚是不是因为晶状体变厚造成近视眼，同时想弄清楚近视眼度数越大，是不是因为晶状体越厚。
（设计并进行实验）因此利用实验室中的水凸透镜等器材进行探究实验：
①调整烛焰（模拟远处所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注入或吸收水量来调节）、光屏（模拟人眼视网膜）在光具座上的位置，如图所示，在光屏上得到了烛焰清晰的像。
②当向水凸透镜内注入适量水来模拟近视眼，发现光屏上原来清晰的像变模糊了，将光屏向靠近透镜的方向移动适当距离，再次得到清晰的像，说明凸透镜变厚后，物距______，凸透镜的焦距变______；
（分析论证）③根据所学的内容知道，近视眼成因之一是由于长时间用眼后，造成晶状体变 _______ ，眼睛将远处的物体成像在视网膜_______（选填“前”或“后”）。
④若光屏不移动，在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像，说明近视眼镜是________透镜。
（拓展延伸）小明移动凸透镜前的蜡烛，物距u随时间t的变化图像如图甲所示，则像距v与t的大致变化关系为下图乙中（______）
21．根据平面镜成像特点在图中作出物体AB在平面镜中所成的像A′B′（请保留作图痕迹）
（______）
22．如图所示的装置是探究“动能的大小与什么因素有关？”的实验，步骤如下．
将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示：将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰．木块在水平面上移动一段距离后静止，如图乙所示；将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示．
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较____反映出来的，这里用到了物理学研究问题的方法， ___法．（选填“直接测量”、“放大”或“转换”）;
②分析乙、丙两图，让小球从同一高度从静止释放，是为了控制_____相同，得到的实验结论是___
五、计算题（本大题共2小题，共13分）
23．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：
（1）电饭锅高温烧煮0.5h消耗的电能；
（2）电饭锅低温焖饭时的额定功率；
（3）电热丝R的阻值．
24．如图是某品牌太阳能汽车，在景区接送游客．
车轮与地面的总接触面积为2.5×10－2m2,该汽车对水平地面的压强2×105Pa，求该车对地面的压力多大？某次运送游客时，该车以18km/h的速度在水平路面上匀速行驶3.6km,此时该车的输出功率为800W,求：此过程中该车受到的阻力多大？牵引力所做功多大？
六、综合能力题（本大题共3小题，共18分）
25．阅读以下材料，回答相关问题．
碳纳米管是一种具有特殊结构的材料．碳纳米管具有良好的力学性能．它的硬度与金刚石相当，却拥有良好的柔韧性，可以拉伸．碳纳米管的强度比同体积钢的强度高100倍，质量却只有后者的．碳纳米管因而被称为“超级纤维”．
研究人员曾将碳纳米管置于巨大的水压下（相当于水下1×104m深处的压强），由于巨大的压力，碳纳米管被压扁．撤去压力后，碳纳米管像弹簧一样立即恢复了原状，表现出良好的韧性．这启示人们可以利用碳纳米管制造轻薄的弹簧，用在汽车、火车上作为减震装置，能够大大减轻重量．
由于碳纳米管的结构与石墨的片层结构相同，所以具有很好的电学性能．碳纳米管表现出良好的导电性，导电能力通常可达铜的1万倍．
碳纳米管具有良好的传热性能，由于具有非常大的长径比，因而其沿着长度方向的热交换性能很高，相对其垂直方向的热交换性能较低，通过合适的取向，碳纳米管可以合成各向异性的热传导材料．碳纳米管的密度约为钢密度的________ ；水下1×104m处的压强约为1×________ Pa；跟铜相比，碳纳米管的导电能力更________ 通过合适的取向，碳纳米管可以合成各向异性的________材料．
26．“蛟龙”﹣﹣AG600水陆两栖飞机
2018年10月20日，中国自主研制的首款大型水陆两栖飞机“蛟龙”AG600在湖北荆门漳河水库首飞成功（如图甲所示）!AG600是我国为满足森林灭火和水上救援的迫切需要，首次研制的大型特种用途民用飞机，是国家应急救援体系建设急需的重大航空装备。
AG600飞机可以在陆基机场和水上起降，水面起降抗浪高度大于2.8m海浪，是世界上最大的水陆两用飞机。当飞机停泊在水上时，宽大船体所产生的浮力，就会使飞机浮在水面上并且不会下沉，但在需要起飞时，螺旋桨发动机产生的拉力，就会拖着它以相当快的速度在水面上滑跑。伴随着速度的不断增加，机翼上产生的升力逐渐增大，从而把飞机从水面上逐渐托起来，成为在空中飞行的航船。
AG600飞机使用四台W﹣6涡轮螺旋桨发动机，单台发动机功率约3800kW．“蛟龙”AG600的最大起飞重量可达53.5t，最大平飞速度560km/h，最大航程可达5500km。在水上救援方面，一次可救援50名遇险人员或装载相应重量的空投物资。AG600飞机的应用可以实现我国对南海更远端的中沙群岛、南沙群岛以及公海等区域的救助，更好地满足日益増长的海洋战略发展需求。（已知水的密度ρ水＝1.0×103kg/m3，g=10N/kg）
请根据上述材料，回答下列问题：WJ﹣6涡轮螺旋桨发动机工作时将燃料燃烧获得的_____能转化为机械能；AG600飞机起飞时，当升力略大于_____N时，飞机就可以离陆上升了。AG600飞机的机翼设计成如图乙所示的截面图，当飞机水平飞行时，下列说法正确的是_____。
A．机翼上方空气速度大，压强小
B．机翼上方空气速度大，压强大
C．机翼下方空气速度大，压强小
D．机翼下方空气速度大，压强大若AG600飞机全速飞行1小时，发动机做功大约为_____J（结果保留两位有效数字）。飞机满载货物时，为了能在水上起降，飞机排开水的体积约为_____m3。
27．阅读《新型材料》，回答问题．
《新型材料》
如图所示是科技馆内展示的新型材料：纳米材料、复合材料和双向记忆合金．
纳米材料是指由颗粒尺寸在 1﹣﹣100nm 之间的超微颗粒组成的材料．纳米是一个极小的长度单位，当材料颗粒小至纳米级别时，会赋予该材料很多特有的性质，是普通材料无法比拟的．
复合材料是两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观（微观）上组成具有新性能的材料．从古至今沿用的稻草增强粘土和已使用上百年的钢筋混凝土均由两种材料复合而成，也是复合材料．由于复合材料的重量轻、强度高、加工成型快、耐腐蚀性能好等特点，不仅广泛应用于汽车、健身器材、建筑、家居等方面．随着现代科技的发展，复合材料在航空工业上也起到十分重要的作用．
用酒精灯给双金属片加热，双金属片发生弯曲，原来这个受热弯曲的金属片是由两种不同的金属贴合而成的，各种金属都有热胀冷缩的特性，而不同的金属随着温度变化热胀冷缩的程度不同，金属片于是就会发生弯曲．例如铁片和铜片组成的双金属片，铜片的膨胀系数比铁片大，温度高时，膨胀得比铁片多，就会弯曲．双金属片的这种性质在生活中有很多应用．纳米材料是指由颗粒尺寸在________之间的超微颗粒组成的材料；复合材料广泛应用于汽车、健身器材、建筑、家居等方面，主要因为复合材料________的特点；给双金属片加热双金属片发生弯曲，这主要是利用了________的特性．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A．图中电压表与电热丝并联，变阻器将全部电阻连入电路，转动旋钮型变阻器触片，不改变变阻器连入的阻值，故通过电热丝的电流不变，故A错误；
B．图中电压表与电热丝并联，变阻器的右边电阻连入电路，顺时针转动旋钮型变阻器触片，变阻器连入的阻值变大，根据欧姆定律可知通过电热丝的电流变小，根据Q=I2Rt可知产热变慢，故B错误；
C．图中电压表与电源并联，示数不变，故C错误；
D．图中电压表与电热丝并联，变阻器的左边电阻连入电路，顺时针转动旋钮型变阻器触片，变阻器连入的阻值变小，根据欧姆定律可知通过电热丝的电流变大，根据Q=I2Rt可知产热变快，故D正确，故选D．
2、B
【解析】
干冰即固态的二氧化碳，在常温下，干冰很易升华为气态，此过程中吸热，从而起到降温作用；由于舞台上气温下降，空气中的水蒸气遇冷液化为液态的小水滴，即形成白雾．故ACD错误；B正确；故选B.
3、A
【解析】
A．图甲是奥斯特实验，说明电流周围存在着磁场，改变电流方向，磁场方向发生变化，因此图甲可以研究电流的磁场方向与电流方向的关系，故A正确。
B．根据小磁针的左端为N极，可知螺线管的右端为N极，根据安培定则可以判断螺线管上电流的方向向下，电流从螺线管左端流入，右端流出，所以电源的左端为正极，右端为负极，故B错误。
C．图丙的水位达到金属块A时，控制电路闭合，电磁铁有磁性，吸引衔铁，红灯亮，故C错误。
D．图丁是闭合电路的部分导体在磁场中做切割磁感线运动产生感应电流，是电磁感应现象，是发电机工作的原理图，故D错误。
4、A
【解析】
AB．由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测量串联电路的电流，滑片P向右移动时，滑动变阻器接入电路的阻值变小，滑动变阻器的分压变小，电压表示数变小；当滑动变阻器接入电路的阻值变小时，电路总电阻变小，电源电压不变，根据I=可知电路中的电流变大，即电流表示数变大，故A正确，B错误；
CD．根据公式P=I2R可知，电流变大，灯泡的功率变大，灯泡变亮，根据公式P=UI可知，电源电压不变，电流变大，总功率变大，故CD错误．
5、A
【解析】
A．正立时，水对容器底部的压力大于水的重力，倒立时，水对容器底部的压力小于水的重力，故A正确为答案．
B．由题，如图放置时的底面积为S大，倒置过来后底面积为S小，因为水的体积一定，倒置过来后水的深度增大了，根据液体压强公式P=ρgh可知，水对容器底的压强变大，故B错误．
CD．容器放在水平面上，对桌面的压力等于容器和水的总重力，把它倒置过来，重力不变，对桌面的压力不变，受力面积变小，由可知，容器对桌面的压强增大，故CD错误．
本题的难点在于判断水对容器底的压力变化情况，不同形状的容器，水对容器底的压力和水的重力关系是不同的，要注意分析．
6、D
【解析】
A、矿泉水瓶盖周围凹凸不平的花纹是增大摩擦，使人们容易打开瓶盖；故A是错误的。
B、冬天人们用水的散热来取暖，是因为水的比热容大，降低相同的温度，放出热量多的缘故，故B选项错误；
C、因为定滑轮不能省力，但可以改变力的方向，因此旗杆的顶端安装滑轮是为了改变力的方向，不是为了省力，故C选项错误；
D、司机驾车时必须系安全带，防止紧急刹车时，由于惯性人的头部向前倾倒，伤害头部，故D选项正确。
7、C
【解析】
A、手把弓拉弯，弓的形状发生改变，故说明力能使物体发生形变，故A正确，不符合题意；
B、因为弹性形变程度越大，弹性势能就越大，射箭时把弓拉得很弯，就是让弓的弹性形变程度越大，获得更大的弹性势能，放手后就有较多的弹性势能转化为箭的动能，则箭射得越远，故B正确，不符合题意；
C、箭不能在空中永远运动下去，是因为受到重力和空气阻力的作用，而不是因为没有力来维持它的运动，故C错误，符合题意；
D、箭最后会落到地面，是因为受到重力的作用，重力改变了它的运动状态，故D正确，不符合题意．
二、填空题（本大题7小题，共21分）
8、0℃的冰 熔化 吸收
【解析】
[1][2][3]由题意知，0℃的冰变成0℃的水时，需要向周围吸收热量，从而会降低周围的温度，更利于冷却食物，所以0℃的冰效果会更好．
9、＞
【解析】
由图可知：A点上方液面到A的深度小于B点上方液面到B的深度；即h甲＜h乙，若A、B两点的压强相等，根据p=ρgh可知：ρ甲＞ρ乙．A、B下方对容器底的深度相同，根据p=ρgh可知pA下＞pB下，因为液体对容器底的压强pA底=pA+pA下，pB底=pB+pB下，所以液体对容器底的压强：pA底＞pB底．
10、热 做无规则运动 远
【解析】
阳光中的红外线具有很强的热效应，所以阳光照在身上让人感觉温暖；由分子运动论可知，分子在永不停息的做无规则运动，所以花开时，才会“暗香”浮动；根据物远像近像变小的规律可知，拍照时想要把人周围的景色拍进去多一些，人和景的像就要小一些，所以相机应适当离人远一些。
11、1.26×105 40
【解析】
完全燃烧4.2g酒精放出热量：Q放=m酒精q=4.2×10-3kg×3.0×107J/kg=1.26×105J；
由题意可得，水吸收的热量：Q吸=30%Q放=30%×1.26×105J=3.78×104J，
根据Q吸=c水m水△t可得，水升高的温度：
△t==15℃，
水的末温：t=t0+△t=25℃+15℃=40℃。
12、198
【解析】
由“”可知电路中每消耗1kW•h的电能，电能表转盘转3000r。当电能表转盘转过81r时，电饭煲消耗的电能：；工作时间，电饭煲的实际功率：；由可得电饭煲的电阻：，由可得电饭煲的实际电压为：。
13、负
【解析】
已知通电螺线管的左端是N极，右端是S极，据由安培定则可知，用右手握住通电螺线管，让大拇指指向左侧，此时四指所知的方向即为电流的方向．如图所示：
由此可知，导线B端连接的是电源的正极，导线A端连接的是电源的负极．
14、0.7m/s >
【解析】
这段时间内潜水器下潜的平均速度：
v===0.7m/s；
因潜水器匀速下潜时处于平衡状态，受到的浮力和重力是一对平衡力，
所以，受到的浮力和重力相等；
当它到达最大下潜深度时，潜水器浸没时排开海水的体积不变，
由F浮=ρgV排可知，潜水器的浮力不变，
潜水器抛弃压载铁时，自身的重力减小，小于受到的浮力，合力向上，潜水器开始上浮．
三、作图题（共7分）
15、
【解析】
滑轮组的省力特点：滑轮组由几段绳子承担物重，拉起绳子的力就是物重的几分之一；组装滑轮组时，承担物重的绳子段数设为n，如果n为奇数，从动滑轮连起，如果n为偶数，从定滑轮连起。
【详解】
不计滑轮重和绳重，不计摩擦力，承担物重的绳子段数为n=＝=3；滑轮组由3段绳子承担物重，绕线如图乙所示：
16、
【解析】
人随自动扶梯一同匀速上升，因此小华相对于扶梯静止，则小华不受摩擦力，她受竖直向下的重力和竖直向上的支持力；过重心作竖直向下的重力和竖直向上的支持力；因为这两个力是一对平衡力，作图时两条线段长度要相等．如图所示：
17、
【解析】
分析：由小磁针静止时的指向和磁极间的相互作用可知螺线管的磁极，由右手螺旋定则可知电流的方向及电源的正负极．
解答：小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为N极，右侧为S极；由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；
【点睛】本题也可小磁针N极指向得出磁感线的方向，则由磁感线的特点可得出螺线管的磁极方向．
四、实验题（本大题共5小题，共20分）
18、4 溢水杯未注满水 1 AD 1 等于 保持不变
【解析】
（1）由图B可知，弹簧测力计示数为4N，故实验中的所用圆柱体的重力为4N；
（2）圆柱体放入水中前，溢水杯中的水应该满的，否则溢出水的体积将小于物体排开水的体积，所以在情景图B中存在的错误是溢水杯未注满水，应改为在溢水杯中装满水；
（3）由图C可知，圆柱体浸没在水中时，弹簧测力计的示数F＝3N，则圆柱受到的浮力：F浮＝G﹣F＝4N﹣3N＝1N；
（4）由图D可知，小桶和水的总重力G总＝1.9N；由图A可知，空小桶的重力G桶＝0.9N，则圆柱体排开水所受的重力：G排＝G总﹣G桶＝1.9N﹣0.9N＝1N；
（5）由（3）（4）可知，浸在水中的物体受到的浮力等于物体排开水所受到的重力。
（6）纠正错误后，即溢水杯中的水应该满的，圆柱体从刚接触水面到全部浸没水中的过程，排开水的体积逐渐增大，浮力逐渐增大，根据F浮＝G﹣F知，弹簧测力计的拉力逐渐减小；溢水杯中的水是满的，圆柱体从刚接触水面到全部浸没水中的过程，溢水杯中水的深度不变，由p＝ρgh可知，水对溢水杯底的压强保持不变。
19、透过玻璃板 不透过玻璃板 10 右
【解析】
（1）平面镜成像原理是光的反射，物和像到镜面的距离相等，在光具座30cm处点燃一支蜡烛，在50cm处固定一玻璃板，像在玻璃板所在位置，要观察像，需使反射光线进入眼睛，应透过玻璃板观察；平面镜成虚像，虚像不能呈现在光屏上，不透过玻璃板直接观察光屏，若有像是实像，若无像则是虚像；
（2）由凸透镜成像规律：物距等于二倍焦距成倒立等大实像，则u=50cm-30cm=20cm=2f，故凸透镜焦距：f=10cm；近视镜片是凹透镜，对光线起发散作用，将近视镜“戴”在凸透镜前，光线延迟会聚成像，像距变大，为了使光屏上的得到清晰的像，应将光屏向右移动，增大像距。
20、不变 小 厚 前 凹 C
【解析】
①由图知，像距小于物距，此时物距大于2倍焦距，所以此时成倒立、缩小的实像；
②当向水凸透镜内注入适量水，此时凸透镜变厚，将光屏向靠近透镜的方向移动适当距离，才能再次得到清晰的像，此时物距不变，说明其会聚作用增强，也就是焦距变小，像距变小；
③如果长时间近距离看书，就会使晶状体变厚，使得远处的物体的像成在视网膜的前方，故能看清近处的物体，但不能看清远处的物体，形成近视眼；
④近视眼患者若想看清楚物体，应减小像距，即将光屏向靠近透镜的方向移动适当距离；或者让光线推迟会聚，即要在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像；说明近视眼镜是凹透镜；
【拓展延伸】
当物距大于焦距时凸透镜成的是实像；将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距变大，像距则变小，但不会小于焦距，故图象为C图。
21、如下图
【解析】
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．
22、木块在水平面上移动的距离 转换 小球运动到斜面底部时速度 物体的速度一定时，质量越大，动能越大
【解析】
①探究物体动能大小与哪些因素有关时，物体动能的大小无法直接体验，所以通过小球对木块外做功的多少来体现小球动能的多少，即通过木块被推动的距离来判断小球动能的大小，所用方法为转换法．
②分析乙、丙两图，小球释放的位置相同，是为了控制到达水平面时，初速度相同；当两球的质量不同，丙图中小球质量大，木块被推动的距离大，说明丙图中小球的动能大，故可以得出初步结论是：物体的速度一定时，质量越大，动能越大．
五、计算题（本大题共2小题，共13分）
23、（1）1.512×106J；（2）电40W；（3）60.5Ω
【解析】试题分析：（1）由表格中的数据可知，电饭锅高温烧煮的功率P高=840W，烧煮时间t=0.5h=1800s，由P=W/t得，电饭锅高温烧煮消耗的电能：W=P高t=840W×1800s=1.512×106J；（2）当开关S闭合、S1断开时，仅有R0接入电路，电路电阻较大，根据P=U2/R可知，电压一定时，电路电阻越大，电功率越小，此时电饭锅处于低温焖饭状态；电饭锅低温焖饭时的额定功率：P低=U2/R0=（220V）2/1210Ω=40W；（3）当开关S、S1都闭合时，电热丝R、R0并联接入电路，电路电阻较小，根据P=U2/R可知，电压一定时，电路电阻越小，电功率越大，此时电饭锅处于高温烧煮状态；则电热丝R消耗的电功率：P=P高﹣P低=840W﹣40W=800W，由P=U2/R得，电热丝R的阻值：R=U2/P=（220V）2/800W=60.5Ω。
【考点定位】电功和电功率的计算
24、（1）5×103N （2）5.76×105J
【解析】
（1）由可得，该车对地面的压力：F=pS=2×105Pa×2.5×10-2m2=5000N；
（2）汽车行驶的速度：v=18km/h=5m/s，
由可得，牵引力的大小：，
因汽车匀速行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，此过程中该车受到的阻力：f=F牵=160N，
牵引力做的功：W=F牵s=160N×3600m=5.76×105J．
答：（1）该车对地面的压力为5000N；
（2）此过程中该车受到的阻力为160N，牵引力所做的功为5.76×105J．
六、综合能力题（本大题共3小题，共18分）
25、1/6 108 强 热传导
【解析】
（1）由 ，V相同，可得： ；
（2）水下1×104m处的压强： ；
（3）由碳纳米管表现出良好的导电性，导电能力通常可达铜的1万倍可知，跟铜相比，碳纳米管的导电能力更强；
（4）由阅读材料可知，通过合适的取向，碳纳米管可以合成各向异性的热传导材料．
26、内 5.35×105 A 5.5×1010 53.5
【解析】
（1）涡轮螺旋桨发动机工作时将燃料燃烧获得的内能转化为机械能。
飞机的最大起飞重力G＝mg＝53.5×103kg×10N/kg＝5.35×105N，故当升力大于5.35×105N时，飞机就可以离陆上升。
（2）根据题目图中所示，机翼上方凸出，下方平直，在相同是时间内，空气经过机翼上方的路程长，速度大；经过机翼下方的路程短，速度小，所以，上方空气流速大压强小，下翼面空气流速小受到的压强大，故A正确。
（3）发动机的总功率P＝4×3800×103W＝1.52×107W，
则根据P＝可得，1h做功W＝Pt＝1.52×107W×3600s＝5.5×1010J。
为了能在水上起降，飞机应该漂浮在水面，故受到的浮力F浮＝G＝5.35×105N，所以，根据F浮＝ρgV排可得，排开水的体积：V排＝。
27、1--100nm 重量轻、强度高、加工成型快、耐腐蚀性能好 热胀冷缩的特性
【解析】
（1）纳米材料是指由颗粒尺寸在 1--100nm 之间的超微颗粒组成的材料．
（2）由于复合材料的重量轻、强度高、加工成型快、耐腐蚀性能好等特点，不仅广泛应用于汽车、健身器材、建筑、家居等方面．随着现代科技的发展，复合材料在航空工业上也起到十分重要的作用．
（3）铁片和铜片组成的双金属片，铜片的膨胀系数比铁片大，温度高时，膨胀得比铁片多，就会弯曲．双金属片的这种热胀冷缩的性质在生活中有很多应用．
故答案为（1）1--100nm； （2）重量轻、强度高、加工成型快、耐腐蚀性能好；（3）热胀冷缩的特性．
某型号电饭锅
额定电压
220V
额定功率
高温烧煮
840W
低温焖饭
电源频率
50Hz
