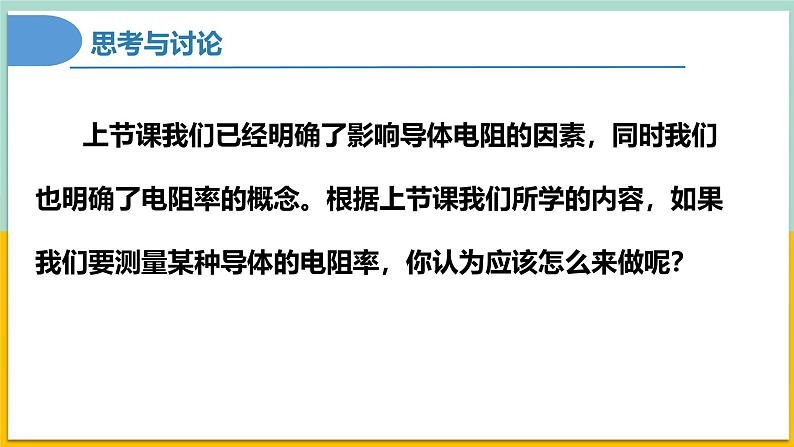

展开上节课我们已经明确了影响导体电阻的因素,同时我们也明确了电阻率的概念。根据上节课我们所学的内容,如果我们要测量某种导体的电阻率,你认为应该怎么来做呢?
长度的测量及测量工具的选用电压表和电流表的使用

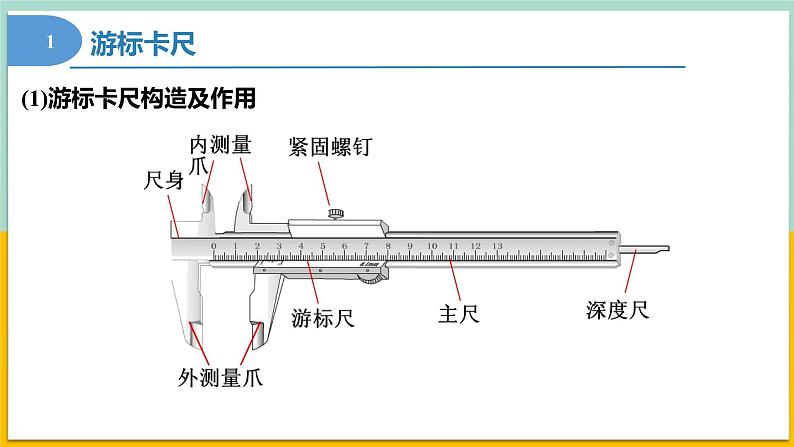

(1)游标卡尺构造及作用

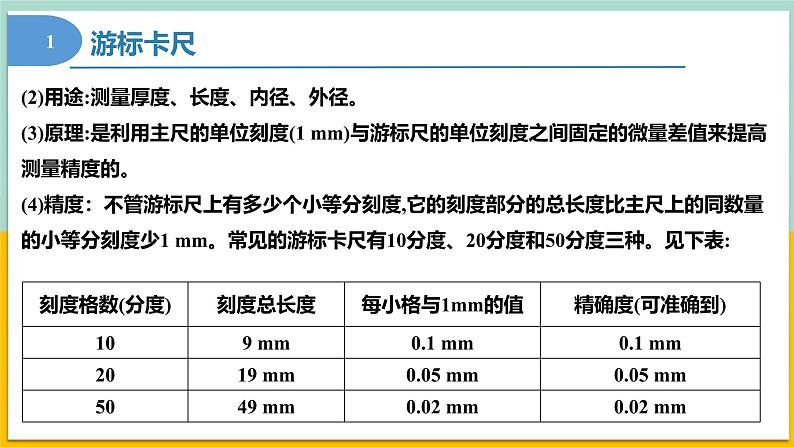

(2)用途:测量厚度、长度、内径、外径。(3)原理:是利用主尺的单位刻度(1 mm)与游标尺的单位刻度之间固定的微量差值来提高测量精度的。(4)精度:不管游标尺上有多少个小等分刻度,它的刻度部分的总长度比主尺上的同数量的小等分刻度少1 mm。常见的游标卡尺有10分度、20分度和50分度三种。见下表:

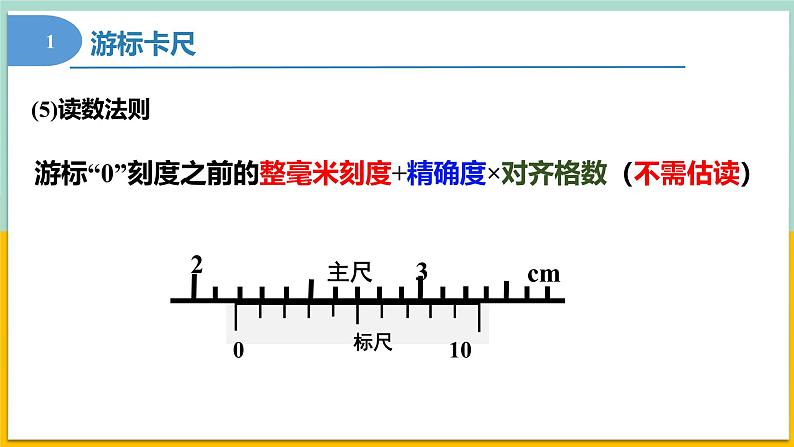

游标“0”刻度之前的整毫米刻度+精确度×对齐格数(不需估读)
(1)螺旋测微器构造及作用
(2)螺旋测微器测量原理
螺旋测微器主尺上有上、下两行刻度,各为1mm,上下相邻的两刻线之间距离为0.5mm,可直接读取。副尺为一圆周,有50个刻度。副尺转一周,主尺就移动0.5mm。因而副尺每一个刻度的示值为Δ=0.01mm,可以精确到0.01mm,还应该估读到千分位,故螺旋测微器又名“千分尺”。
固定刻度 (整毫米刻度+半毫米刻度)+0.01×估度格数
(1)电流表接在电压表两接线柱外侧,通常叫“外接法”
(2)电流表接在电压表两接线柱内侧,通常叫“内接法”
伏安法测电阻(两种测量电路)
(1)电流表外接法:
伏安法测电阻(误差分析)
②外接法的真实值的计算方法:
真实值的计算方法:将电流表、电压表看成电阻(RV已知时),利用欧姆定律计算。
(2)电流表内接法:
②内接法的真实值计算
真实值的计算方法:将电流表、电压表看成电阻(RA已知时),利用欧姆定律计算。
(1)直接比较法:当Rx《Rv时,采用外接法 当Rx》RA时,采用内接法
伏安法测电阻(电路选择)
若伏特表示数有明显变化,即 用外接
若安培表示数有明显变化,即 用内接
A、B是绕在绝缘棒上的电阻丝两个端点,C、D是金属杆的两个端点。电阻丝上能够与滑片P接触的地方,绝缘漆已被刮去,使滑片P能把金属杆与电阻丝连接起来。
(1)滑动变阻器的结构
滑动变阻器(控制电路选择)
(2)滑动变阻器的两种连接方式
当负载电阻Rx 较小,变阻器总阻值R 较大(是Rx 的几倍)时限流接法对电流、电压控制作用显著,一般用限流接法。
当负载电阻Rx 较大(是R 的几倍)时,变阻器总阻值R 较小,限流接法对电压的调控作用不明显,一般选分压接法。
当要求电压从0变起,一定用分压接法。当要求电压变化范围尽可能大,一定用分压接法。
(3)分压接法与限流接法的比较
(4)下列情况必须采用分压式
①若要求负载的电压(或电流)从“零”开始变化;或要求“尽量大”的调节范围,测多组数据
②若变阻器的最大值比用电器电阻小许多。
③若用限流法无法控制电路,如超过了电表的量程等。
(2)实验原理图:①电流表采用内接法还是外接法?②滑动变阻器采用限流接法还是分压接法?
(3)实验步骤:①用螺旋测微器在被测金属丝上的三个不同位置各测一次直径,求出其平均值d.②用毫米刻度尺测量接入电路中的被测金属丝的有效长度,反复测量三次,求出其平均值l.③连接电路,运用伏安法测定接入电路中金属丝的电阻
(4)注意事项:①测量直径时,需要在接入电路的金属丝三个不同位置测量,取平均值②测量金属丝长度,注意测量接入电路的金属丝长度。即有效长度;并且读数要注意估读;③测量金属丝电阻时,注意控制电流不宜太大与通电时间不宜过长,避免由于温度升高引起电阻率变大
1.在“用伏安法测电阻”的实验中,测量电路中电表的连接方式如图甲或乙所示,把电压表读数和电流表读数的比值作为电阻的测量值,考虑到实际电表内阻对测量的影响,两种连接方式都存在系统误差。下列判断正确的是( )A.若采用甲图,误差是由电压表分流引起的B.若采用甲图,误差是由电流表分压引起的C.若采用乙图,电阻的测量值大于真实值D.若采用甲图,电阻的测量值小于真实值
【答案】B【详解】AB.若采用甲图,电压表测量的是待测电阻和电流表串联后两端的电压,误差是由电流表分压引起的,故A错误,B正确;C.若采用乙图,电流表测量的是通过电压表和待测电阻的电流和,电流的测量值大于真实值,根据欧姆定律可知电阻的测量值小于真实值,故C错误;D.若采用甲图,电压的测量值偏大,根据欧姆定律可知电阻的测量值大于真实值,故D错误。故选B。
2.甲、乙两电路图分别是滑动变阻器的两种连接方式。R是滑动变阻器,P是滑动变阻器的滑片,a、b是滑动变阻器的两端,Rx是待测电阻,下列说法正确的是( )A.乙图电路中的滑动变阻器采用“一上一下”的连接方式B.在闭合开关测量前,甲、乙两图中滑片P都应置于b端C.Rx阻值远远大于滑动变阻器阻值时,选择甲图电路连接D.甲、乙两图中待测电阻Rx上的电压都可以调到零
【答案】B【详解】A.乙图电路中的滑动变阻器没有采用“一上一下”的连接方式,A错误;B.在闭合开关测量前,为了保护电路,滑动变阻器的阻值都应该在最大位置处,即甲、乙两图中滑片P都应置于b端,B正确;C.当Rx阻值远远大于滑动变阻器阻值时,如果选择甲图电路连接,则通过待测电阻的电流几乎不发生变化,所以应选择分压式电路,即选择乙电路比较合适,C错误;D.甲电路叫做限流式电路,滑片滑到b端时,加在Rx两端的电压最低但达不到零,D错误。故选B。

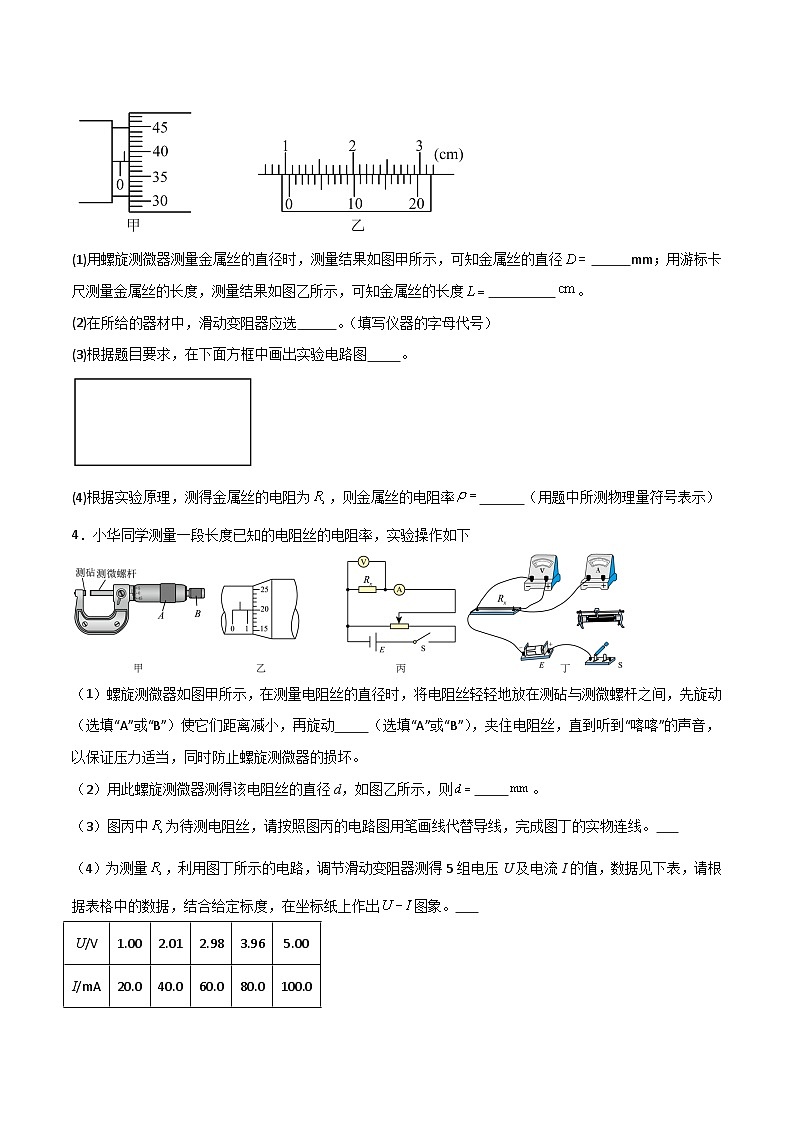

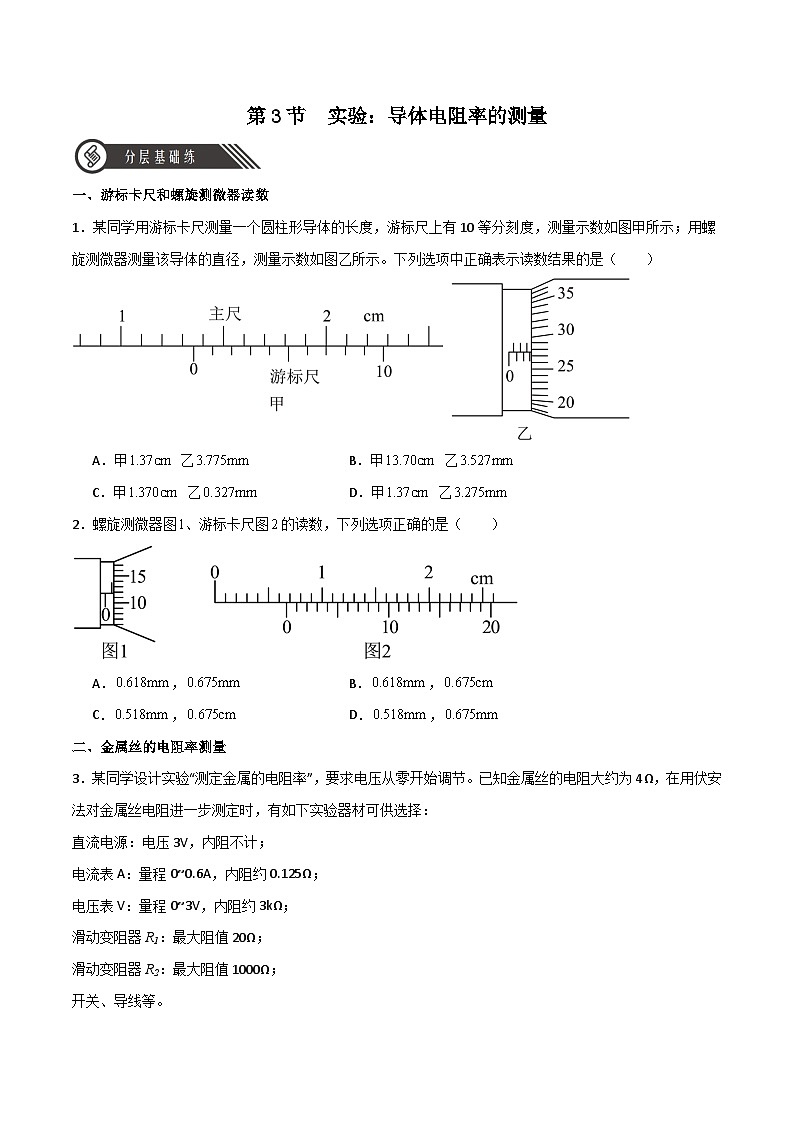

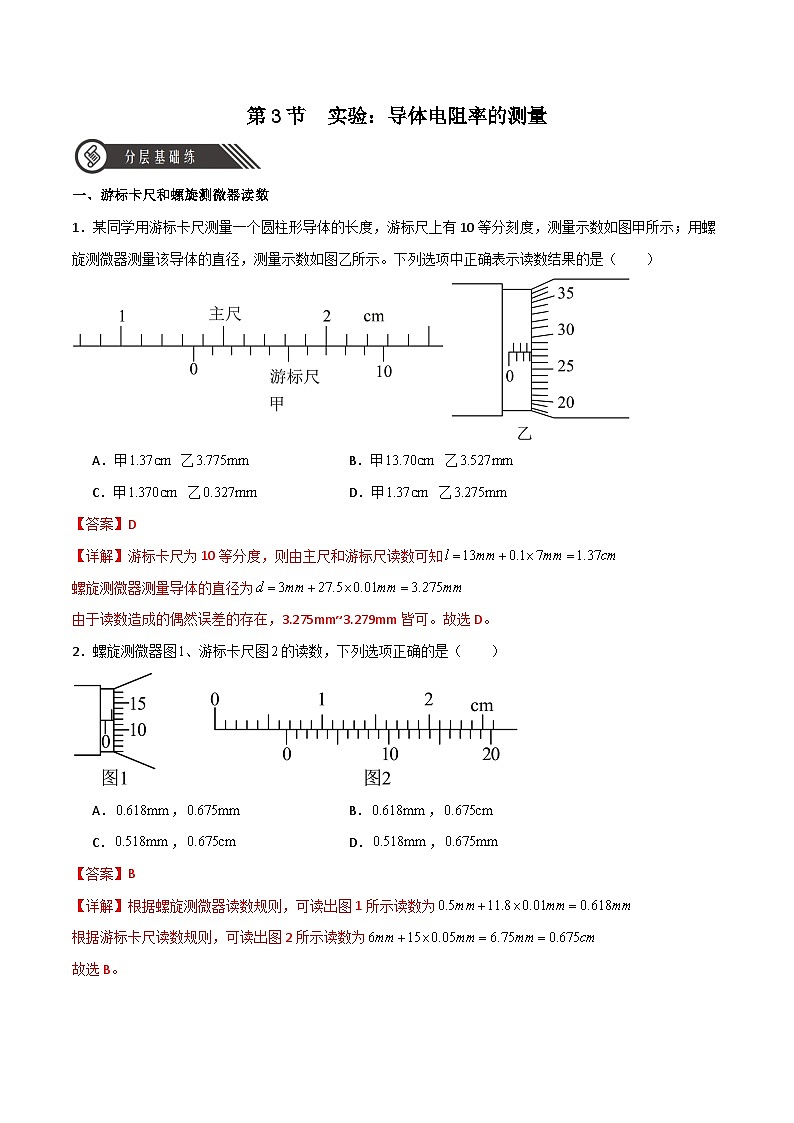

3.如下图所示,螺旋测微器的读数为 mm;游标卡尺的读数为 cm。

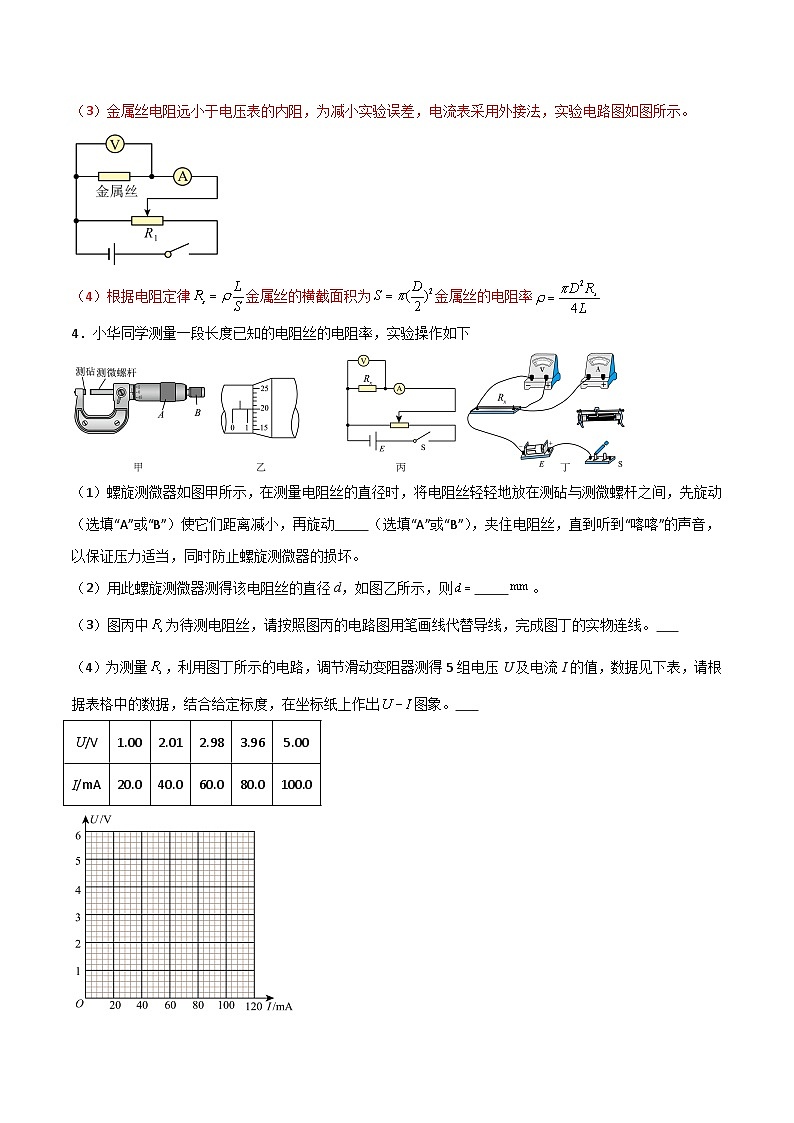

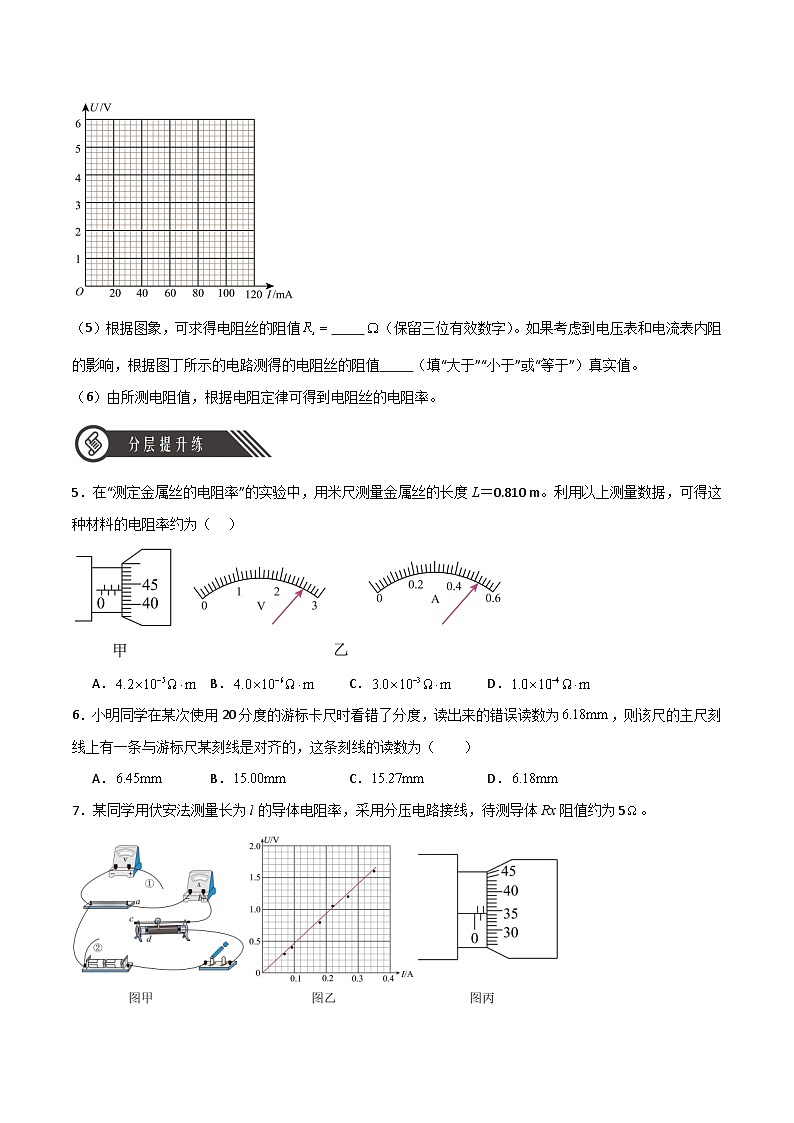

②实验中小华同学的实物连线如图所示,请指出小华实物连线中的两处明显错误。 错误a: ;错误b: 。

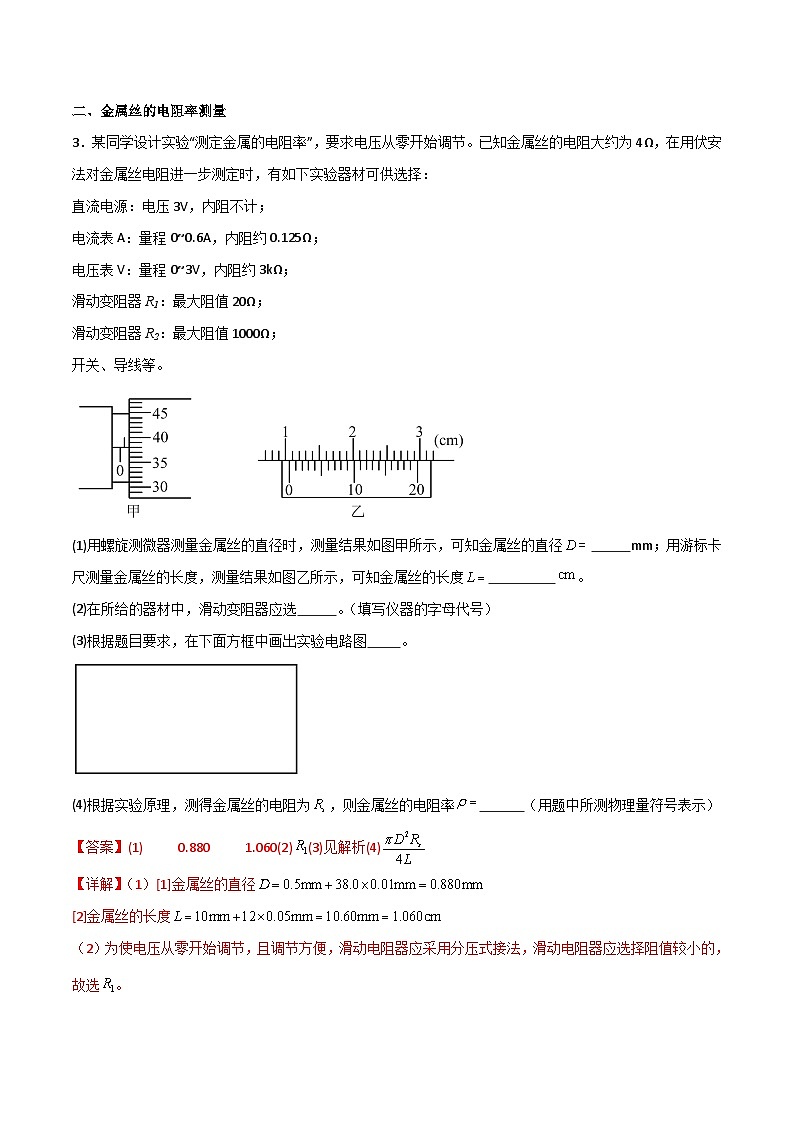

(2)测量导电材料的电阻时,为了便于调节,测量尽可能地准确,实验中所用电流表应选用 (填所选仪器前的字母符号),选择合适的实验器材,在图丙方框内把实验原理图补充完成,把器材符号标在电路图上 ;
(3)设测得导电材料的电阻为R,导电材料的长度为L,导电材料的直径为D,求得导电材料的电阻率为 (用R、L、D三个物理量表述)。
