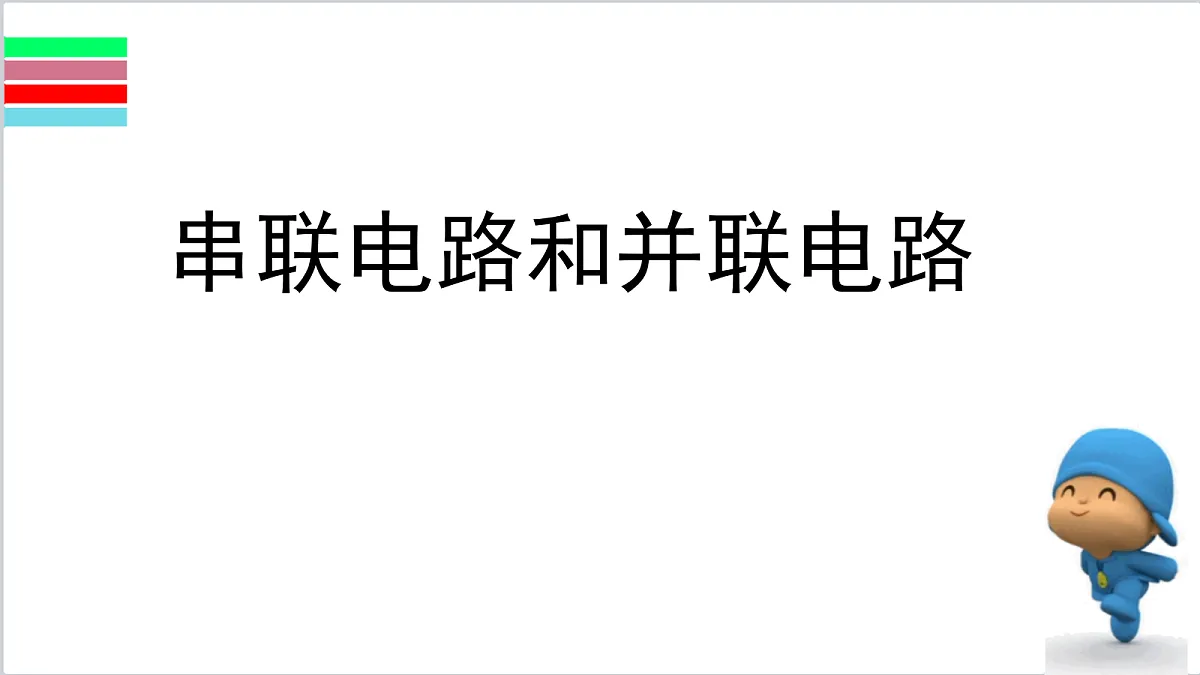

人教版（2019）物理必修三第十一章第4节 串联电路和并联电路 (12)教学课件PPT

这是一份高中物理人教版 (2019)必修 第三册串联电路和并联电路教学ppt课件，共16页。PPT课件主要包含了认识电路，什么是的串联，二电路规律，思考与讨论，R120Ω，R240Ω，R13Ω，R26Ω，练习2如图求R并，I06A等内容，欢迎下载使用。
把几个导体元件依次首尾相连的方式
把几个元件的一端连在一起另一端也连在一起,然后
2.什么是电路的并联?

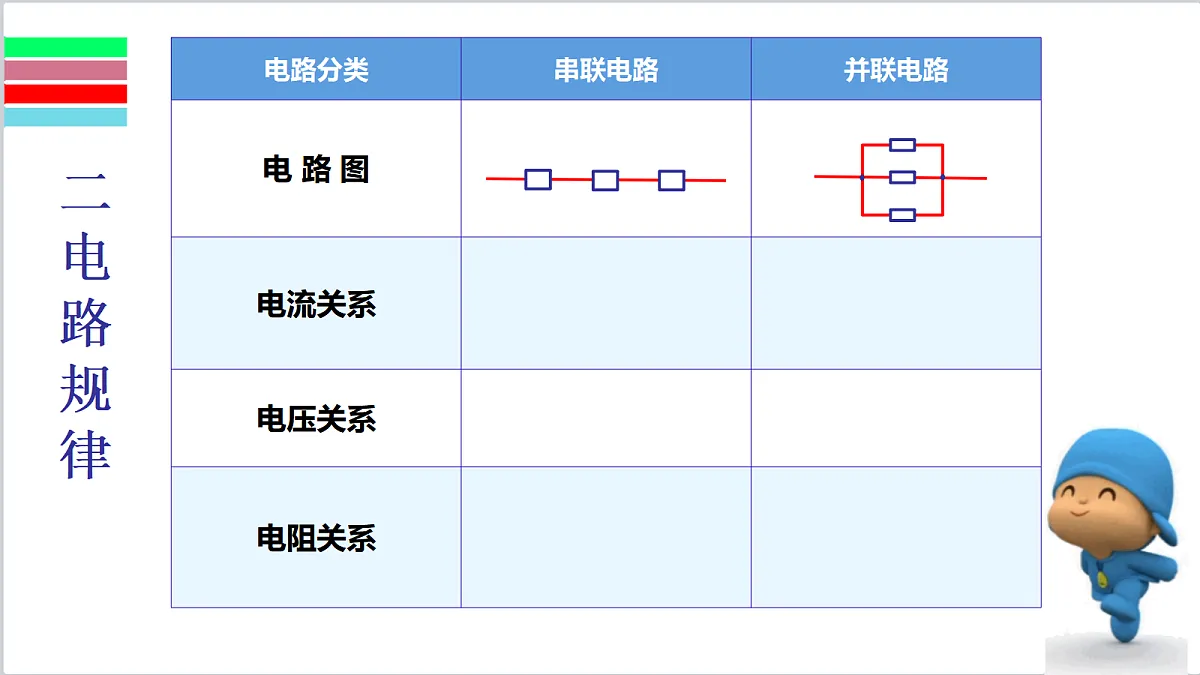

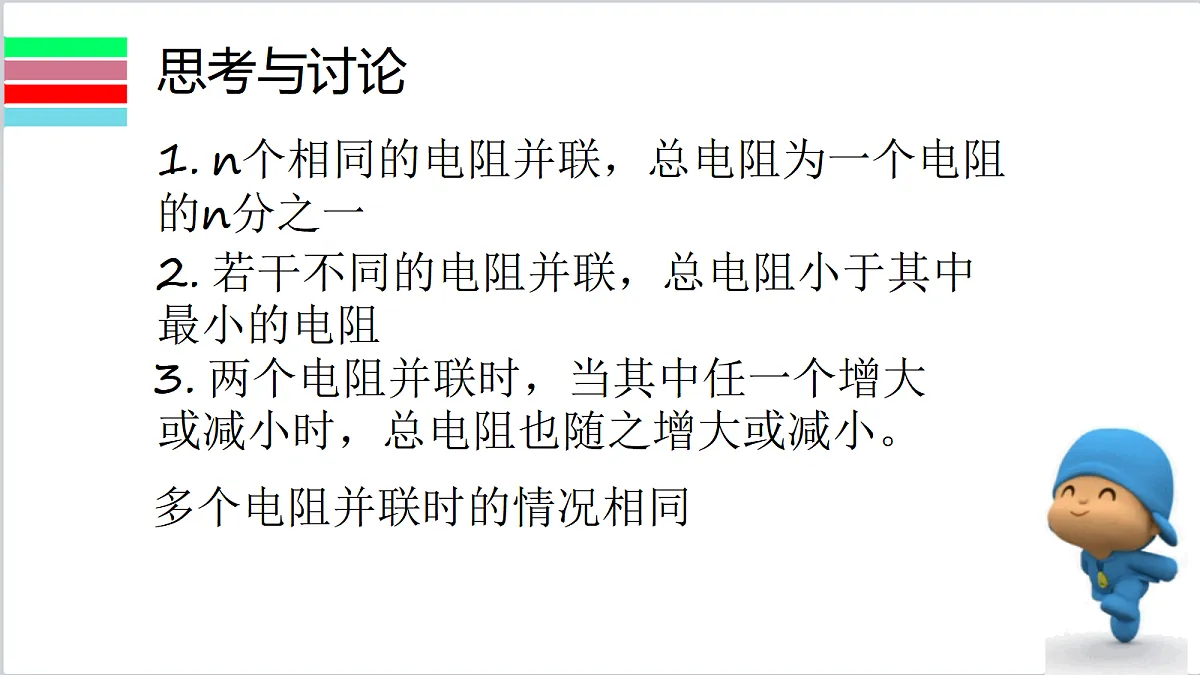

3. 两个电阻并联时，当其中任一个增大或减小时，总电阻也随之增大或减小。
1. n个相同的电阻并联，总电阻为一个电阻的n分之一
2. 若干不同的电阻并联，总电阻小于其中最小的电阻
多个电阻并联时的情况相同

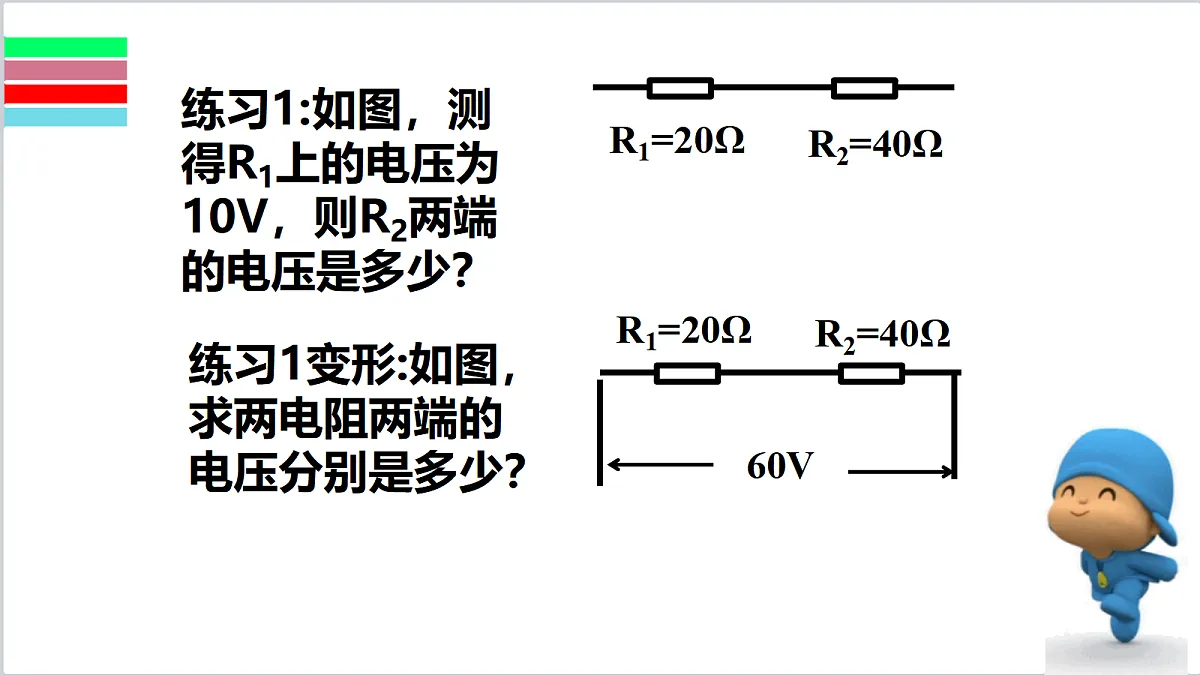

练习1:如图，测得R1上的电压为10V，则R2两端的电压是多少？
练习1变形:如图，求两电阻两端的电压分别是多少？

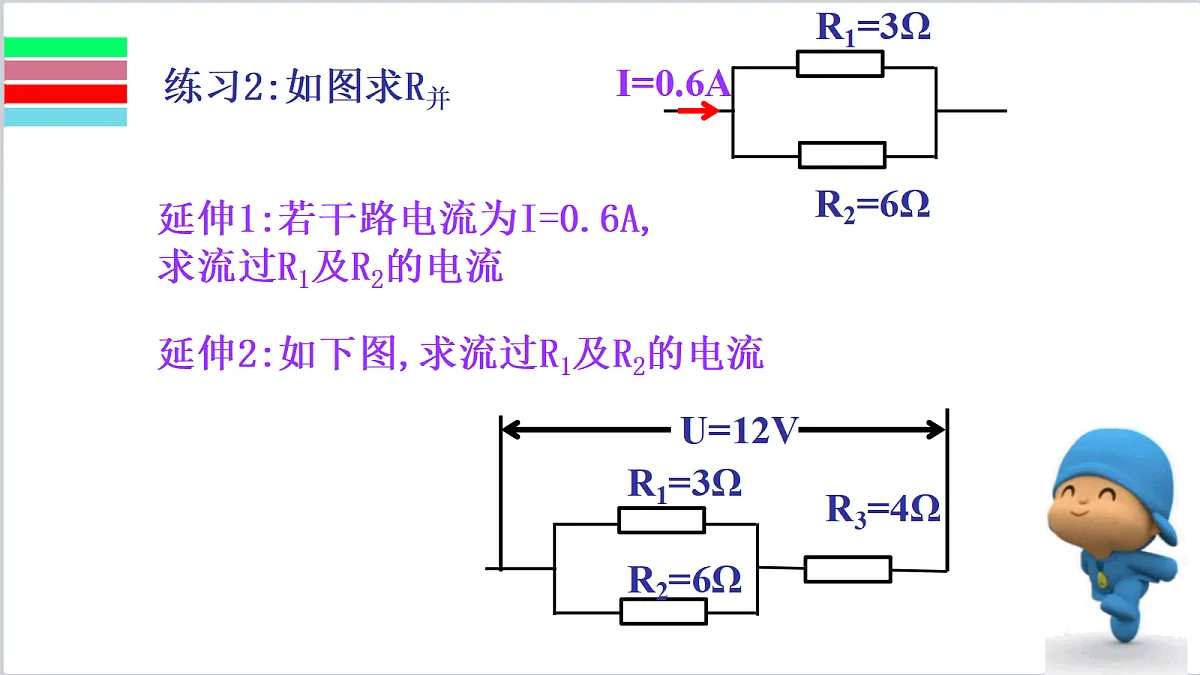

延伸1:若干路电流为I=0.6A,求流过R1及R2的电流
延伸2:如下图,求流过R1及R2的电流

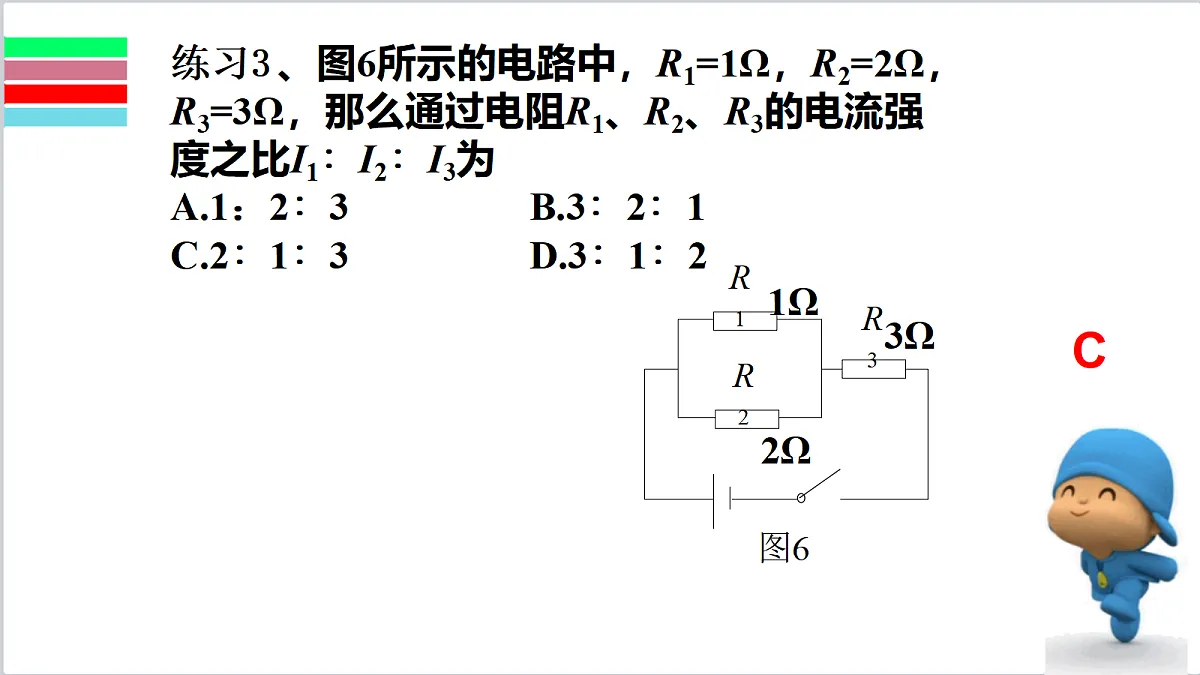

练习3 、图6所示的电路中，R1=1Ω，R2=2Ω，R3=3Ω，那么通过电阻R1、R2、R3的电流强度之比I1∶I2∶I3为A.1：2∶3 B.3∶2∶1 C.2∶1∶3 　　D.3∶1∶2

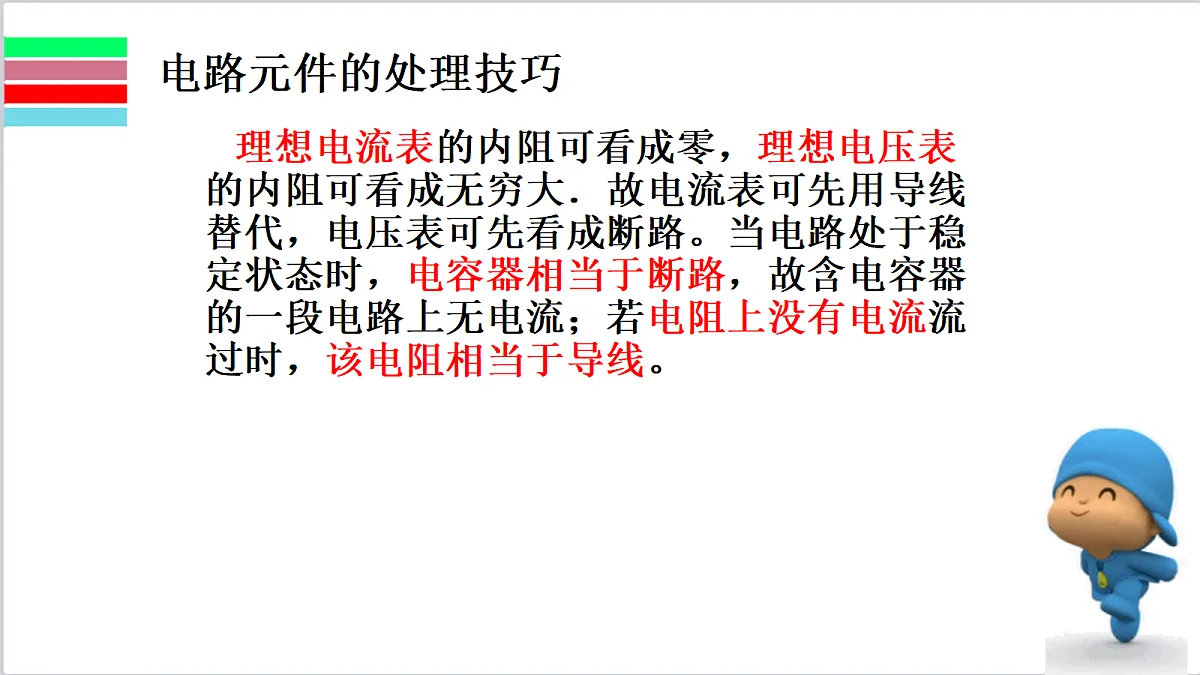

理想电流表的内阻可看成零，理想电压表的内阻可看成无穷大．故电流表可先用导线替代，电压表可先看成断路。当电路处于稳定状态时，电容器相当于断路，故含电容器的一段电路上无电流；若电阻上没有电流流过时，该电阻相当于导线。
练习4、如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为( )
A.4:2:1B.2:1:1C.3:2:1D.以上都不对
练习4变形：如图所示电路中, R1=20Ω, R2=40Ω, R3=60Ω, R4=20Ω, R5=40Ω,则下列说法正确的是 ( )
A.若UAB=140V,C、D端开路,则UCD=84VB.若UAB=140V,C、D端开路,则UCD=140VC.若UCD=110V,A、B端短路,则通过R1的电流为0.5AD.若UCD=110V,A、B端短路,则通过R3的电流为0.5A
小量程电流表G（表头）
练习5.有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。要把它改装为量程 0~3V 的电压表，要串联多大的电阻？改装后电压表的内阻是多大？
