高中物理人教版 (2019)必修 第三册实验：导体电阻率的测量教学ppt课件

这是一份高中物理人教版 (2019)必修 第三册实验：导体电阻率的测量教学ppt课件，共34页。PPT课件主要包含了游标卡尺的结构，游标卡尺测量原理，7mm，87cm，游标卡尺的测量步骤，读数练习，读数练习1，读数练习2，读数练习3，螺旋测微器原理等内容，欢迎下载使用。
实验1 长度的测量及测量工具的使用——游标卡尺

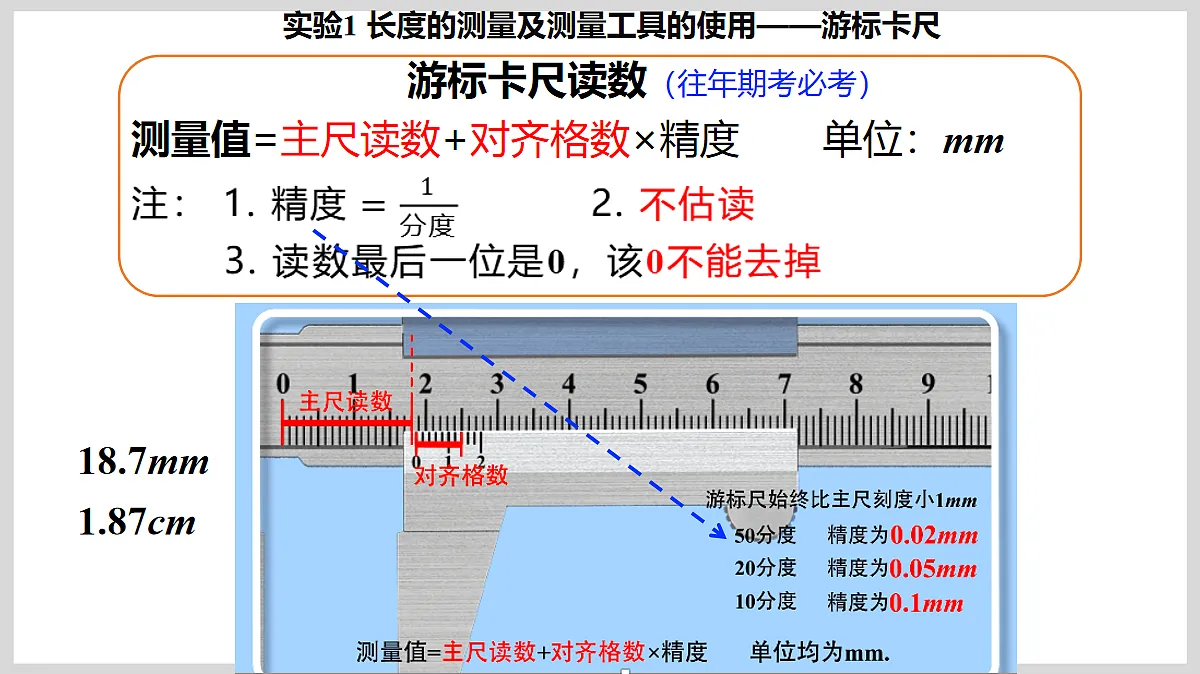

游标卡尺读数（往年期考必考）

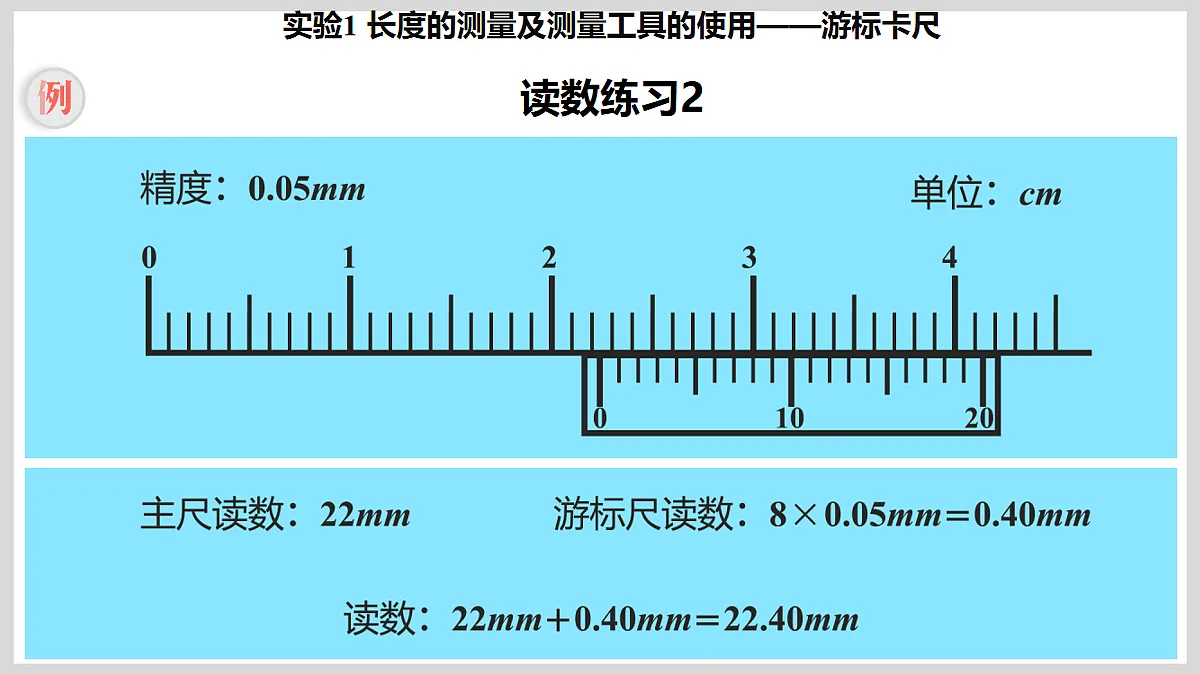

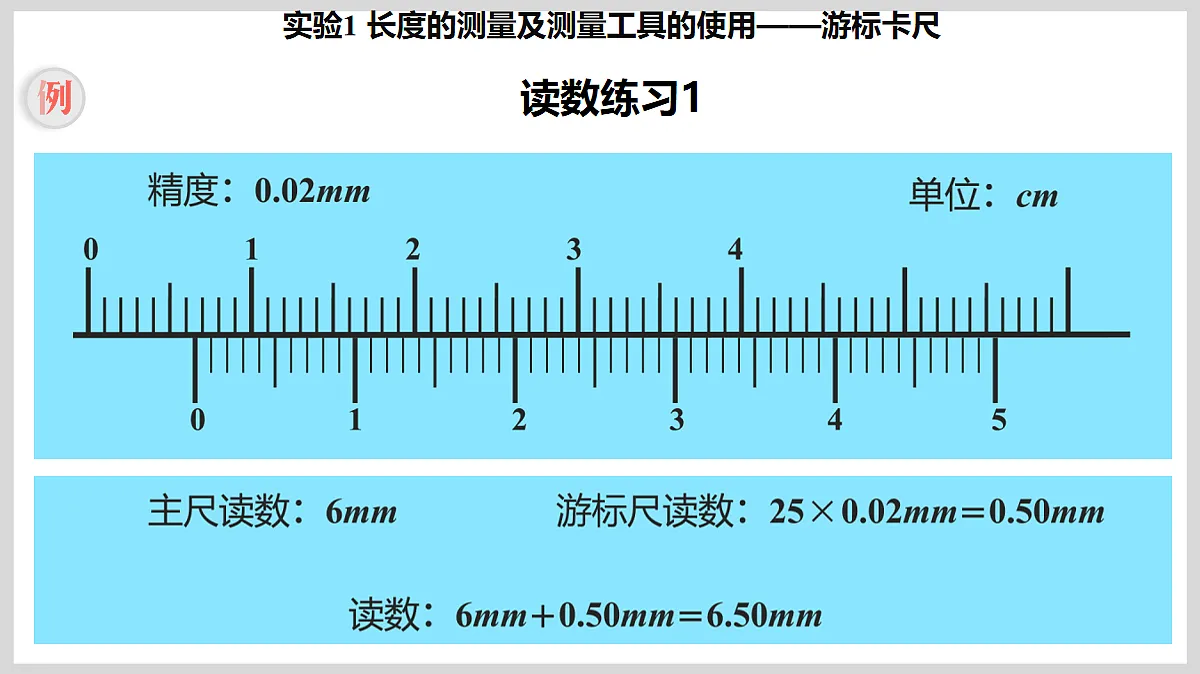

测量值=主尺读数+对齐格数×精度 单位：mm
导与练P86 即时训练1(1)
实验1 长度的测量及测量工具的使用——螺旋测微器
螺旋测微器 (千分尺) 的结构
螺旋测微器（千分尺）读数（往年期考必考）
读数=固定刻度+可动刻度(估读一位)×精度(0.01mm) 单位:mm
注：1. 估读到分度值(0.01mm)下一位 2. 注意固定刻度上方半毫米刻线是否露出 3. 实际长度=读数-零误差
导与练P86 即时训练1(2)
螺旋测微器的原理和使用
固定刻度：毫米的整数及半毫米部分
可动刻度：半毫米以下部分，并估读一位
实验2 金属丝电阻率的测量
1. 学会用伏安法测电阻，利用电阻定律测定金属丝的电阻率2. 练习使用螺旋测微器和游标卡尺，会使用常用的电学仪器
课本P67练习与应用1、3
1. 本实验金属丝的电阻较小，故采用电流表外接法2. 滑动变阻器需根据实验要求或提供的器材选择
(多选) 在做“测定金属丝电阻率”实验时，下列说法中正确的是 ( ) A. 应用螺旋测微器测定金属丝的长度，这样精确度高 B. 应先将金属丝接入电路，然后再测量其接入电路的长度三次并求平均值 C. 通电时间不宜过长，电流不能过大，以免金属丝明显升温，造成其电阻率变化 D. 开关闭合前应让滑动变阻器接入电路的阻值最小，以使电流表、电压表偏转明显
