必修 第一册位置变化快慢的描述—速度教学课件ppt

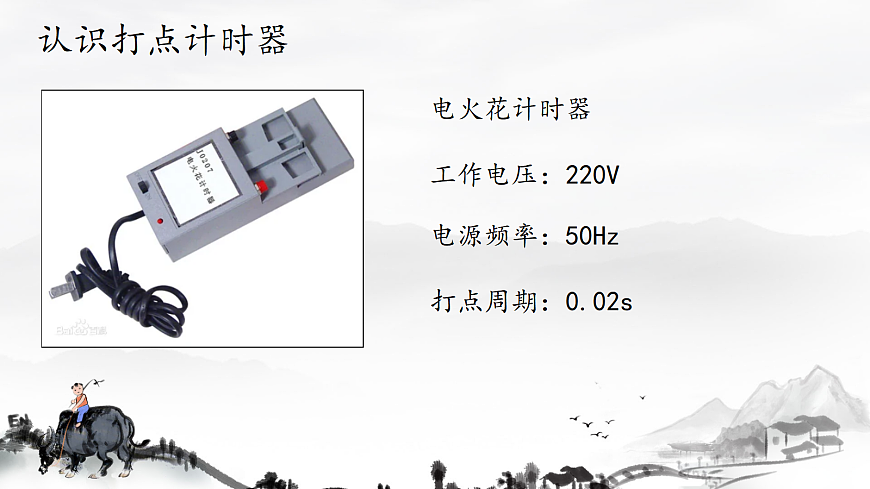

这是一份必修 第一册位置变化快慢的描述—速度教学课件ppt，共18页。PPT课件主要包含了认识打点计时器，电火花计时器，工作电压220V，电源频率50Hz，打点周期002s，工作原理，电磁打点计时器，为什么，数据处理，02n等内容，欢迎下载使用。

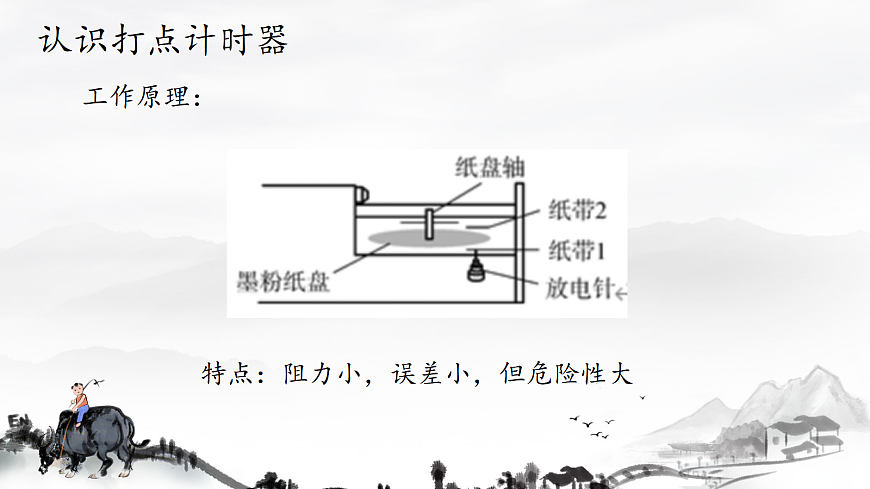

特点：阻力小，误差小，但危险性大

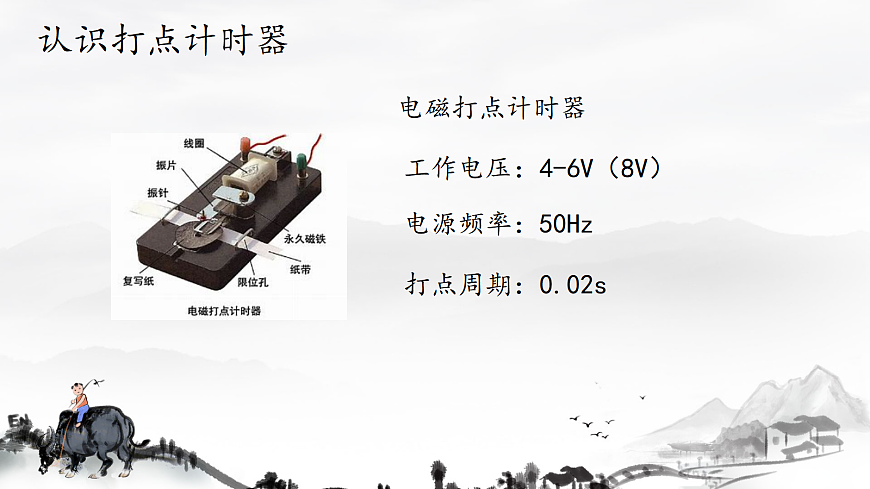

工作电压：4-6V（8V）

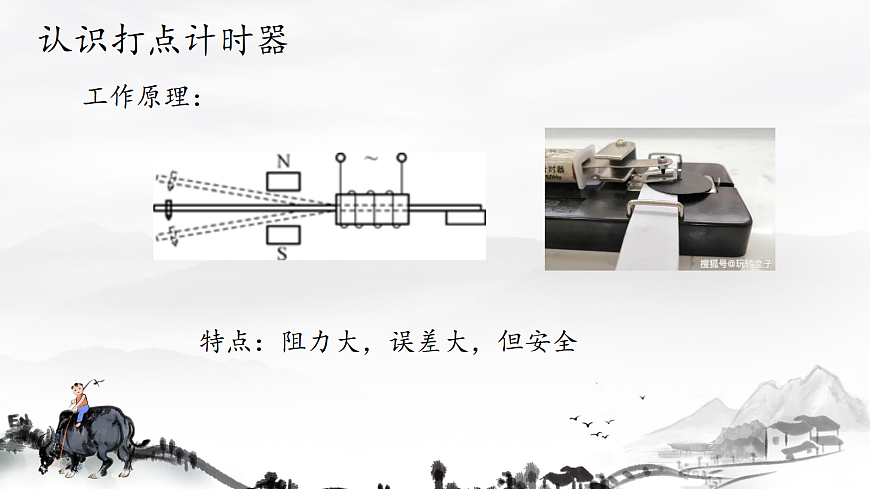

特点：阻力大，误差大，但安全
练习使用打点计时器测量速度

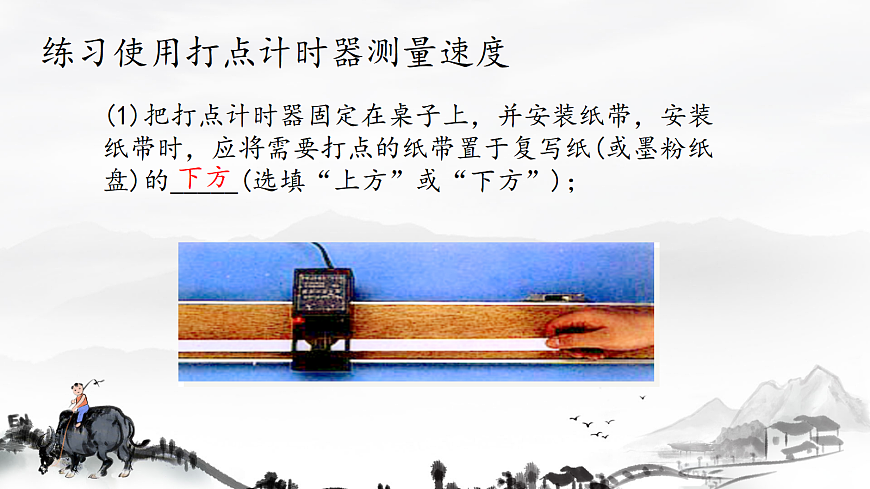

(1)把打点计时器固定在桌子上，并安装纸带，安装纸带时，应将需要打点的纸带置于复写纸(或墨粉纸盘)的_____(选填“上方”或“下方”)；

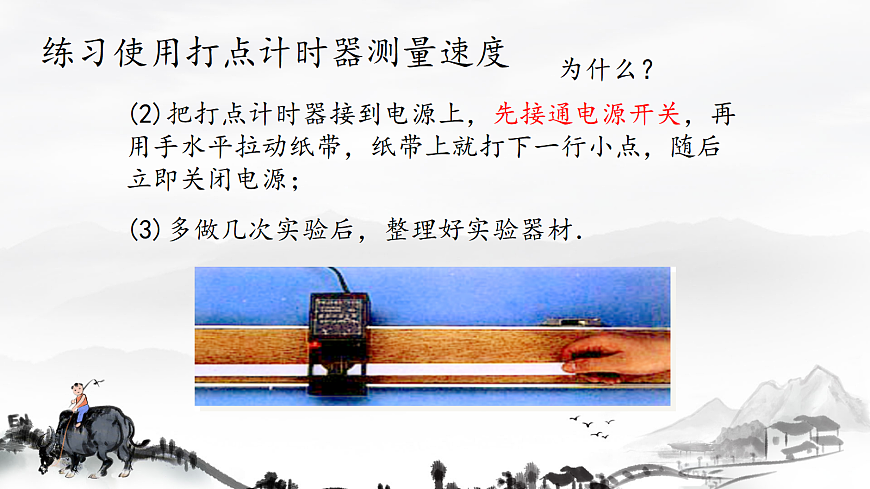

(2)把打点计时器接到电源上，先接通电源开关，再用手水平拉动纸带，纸带上就打下一行小点，随后立即关闭电源；
(3)多做几次实验后，整理好实验器材．

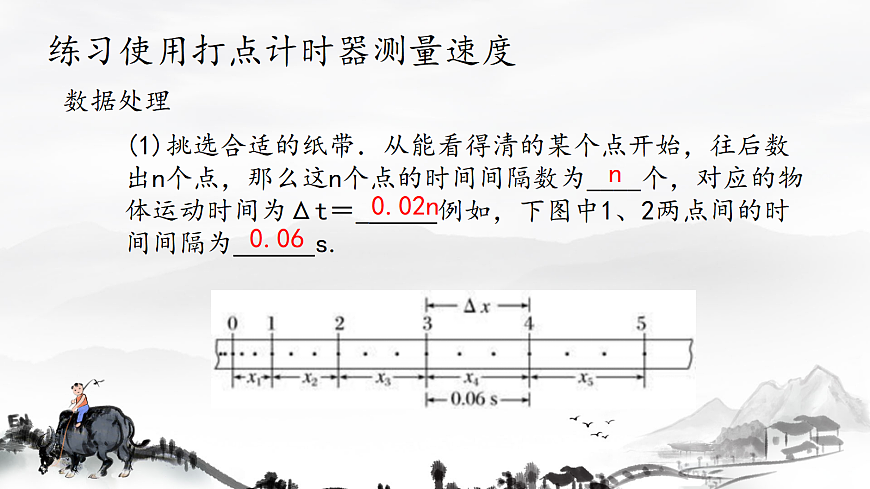

(1)挑选合适的纸带．从能看得清的某个点开始，往后数出n个点，那么这n个点的时间间隔数为____个，对应的物体运动时间为Δt＝_ 例如，下图中1、2两点间的时间间隔为 s.
(2)用刻度尺测量出这几个点间的距离Δx.
(3)利用公式________计算出纸带在这段时间内的平均速度．
(4)若要测量2点的瞬时速度，我们可以在2点的前后各取一段相同的时间间隔，计算这大段位移的平均速度，以此粗略作为2点的瞬时速度。例如我们可以计算 两点间的平均速度：
(5)如图所示，纸带上O点作为起始点，以后的点依次标上A、B、C、…作为“计数点”，依次测出O到A、B、C、…的距离，再计算出相邻两点间的距离x1、x2、x3、….
(5)各计数点间的时间间隔为T，则A、B、C、…各点的瞬时速度分别为：vA＝ vB＝ vC＝
(6)如果测得：x1＝1.40 cm，x2＝1.90 cm，x3＝2.38 cm，x4＝ 2.91 cm，x5＝3.39 cm，x6＝3.88 cm，x7＝4.41 cm，x8＝4.90 cm.请把下表填写完整．
　(7)根据数据判断纸带的运动速度的变化情况．
想一想，纸带上相邻两点的距离跟拉动纸带的速度有什么关系？如果纸带的速度不均匀，对相邻两个点所表示的时间有没有影响？
为了更直观地反映速度变化的规律，可以画出物体运动的“速度—时间图像”(即v-t图像)．作图线时，应该用平滑的曲线来“拟合”坐标系中所描的点，这样曲线所反映的规律与实际情况更接近．一物体做直线运动，测得其运动过程中一段时间内的速度大小如下表所示．尝试在坐标纸中作出物体运动的v-t图像．
1. 电磁打点计时器的打点周期取决于 ( )A. 交流电压的高低　　　　 B. 交流电的频率C. 永久磁铁的磁性强弱　　 D. 振针与复写纸间的距离
2. 在“使用打点计时器测速度”的实验中，除电源、纸带外，还需选用的仪器是( )A. 秒表　　　　B. 刻度尺　 C. 速度计　 D.圆规
3.下列使用打点计时器时注意点错误的是( )A. 无论使用电磁打点计时器还是电火花计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸压在纸带上面B. 使用打点计时器时应先接通电源，再拉动纸带C. 使用打点计时器时，拉动纸带的方向应与限位孔平行D. 打点计时器只能连续工作很短时间，打点之后要立即关闭电源
4. 如图所示为同一打点计时器打出的4条纸带，其中平均速度最大的是( 　)
