高中物理人教版 (2019)必修 第一册实验：探究小车速度随时间变化的规律教学ppt课件

这是一份高中物理人教版 (2019)必修 第一册实验：探究小车速度随时间变化的规律教学ppt课件，共21页。PPT课件主要包含了交变电源，刻度尺，启动打点计时器，放开小车，均匀变化，BCEADF等内容，欢迎下载使用。

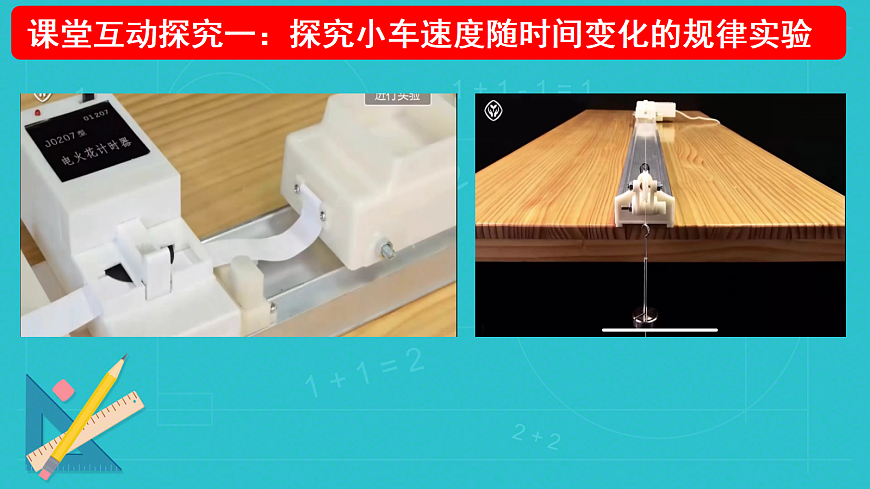

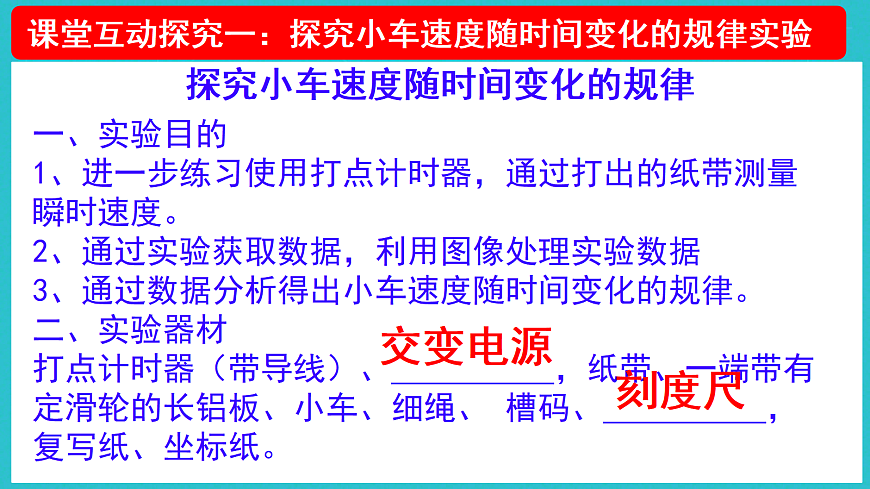

一、实验目的1、进一步练习使用打点计时器，通过打出的纸带测量瞬时速度。2、通过实验获取数据，利用图像处理实验数据3、通过数据分析得出小车速度随时间变化的规律。二、实验器材打点计时器（带导线）、 ，纸带、一端带有定滑轮的长铝板、小车、细绳、 槽码、 ，复写纸、坐标纸。
用一条平滑的曲线或直线“拟合”这些点。
小车的v-t图像是条倾斜的直线，说明物体做速度 的直线运动。
注意事项1、计数点的时间间隔可以选取5个、2个也可以 是3个，但是相信计数点间的时间间隔必须
2、作图时，要尽可能使更多的点在一条直线上
例1、在“探究小车速度随时间变化的规律”实验中，某同学按以下实验步骤操作，期中错误或遗漏有A.拉住纸带，将小车移至靠近打点计时器处放开纸带，再接通电源；B.将打点计时器固定在平板上，并接好电路；C.把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的槽码D.取下纸带E.将纸带固定在小车尾部，并穿过打点计时器的限位孔（1）所列步骤中有错误的是步骤： （2）有遗漏的步骤是： （3）将以上步骤完善后写出合理的步骤顺序
A中应先通电再释放纸带
D中取下纸带前应该先断开电源
F中换上新纸带，重复实验3次
练习1、在“探究小车速度随时间变化的规律”实验中，所有打点计时器需器材（带导线）、长铝板、纸带、复写纸、小车、槽码、细线，此外还需要的器材有（ ）A.直流电源、天平及砝码B.直流电源、毫米刻度尺C.交流电源、天平及砝码D.交流电源、毫米刻度尺
例2、在“探究小车速度随时间变化的规律”实验中，打点计时器的工作频率为50Hz，如图所示，相邻计数点间还有4个点没有画出来。（1）根据运动学有关公式可求得VB=16.50cm/s,VC= cm/s, VD=26.30cm/s
小车在A点时的瞬时速度
练习2、一个物体拖动纸带运动，获得打点计时器当初的一段纸带，如果所示，每2个计数点之间的时间间隔为0.1秒，打点计时器打下点3时物体的瞬时速度为 ；打点计时器打下计数点4时物体的瞬时速度 ；物体的加速度为
