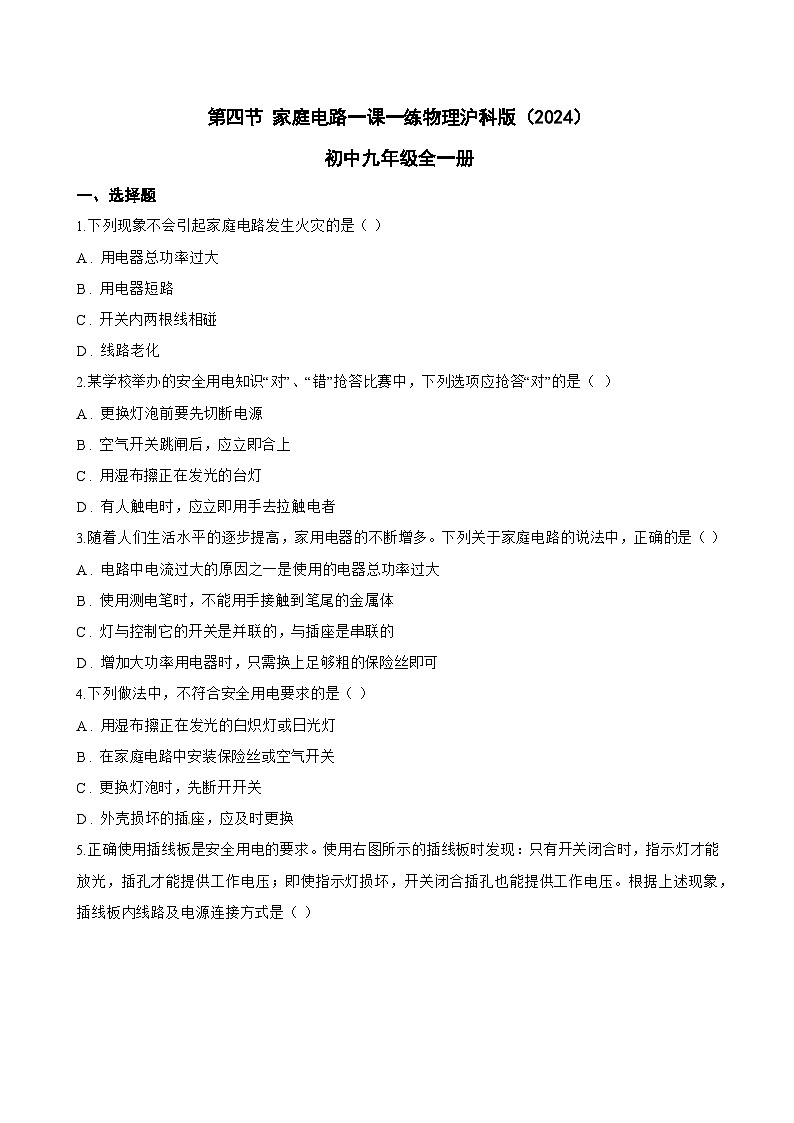

初中物理沪科版（2024）九年级全册（2024）第四节 家庭电路复习练习题

这是一份初中物理沪科版（2024）九年级全册（2024）第四节 家庭电路复习练习题，共11页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.下列现象不会引起家庭电路发生火灾的是（ ）
A . 用电器总功率过大
B . 用电器短路
C . 开关内两根线相碰
D . 线路老化
2.某学校举办的安全用电知识“对”、“错”抢答比赛中，下列选项应抢答“对”的是（ ）
A . 更换灯泡前要先切断电源
B . 空气开关跳闸后，应立即合上
C . 用湿布擦正在发光的台灯
D . 有人触电时，应立即用手去拉触电者
3.随着人们生活水平的逐步提高，家用电器的不断增多。下列关于家庭电路的说法中，正确的是（ ）
A . 电路中电流过大的原因之一是使用的电器总功率过大
B . 使用测电笔时，不能用手接触到笔尾的金属体
C . 灯与控制它的开关是并联的，与插座是串联的
D . 增加大功率用电器时，只需换上足够粗的保险丝即可
4.下列做法中，不符合安全用电要求的是（ ）
A . 用湿布擦正在发光的白炽灯或日光灯
B . 在家庭电路中安装保险丝或空气开关
C . 更换灯泡时，先断开开关
D . 外壳损坏的插座，应及时更换

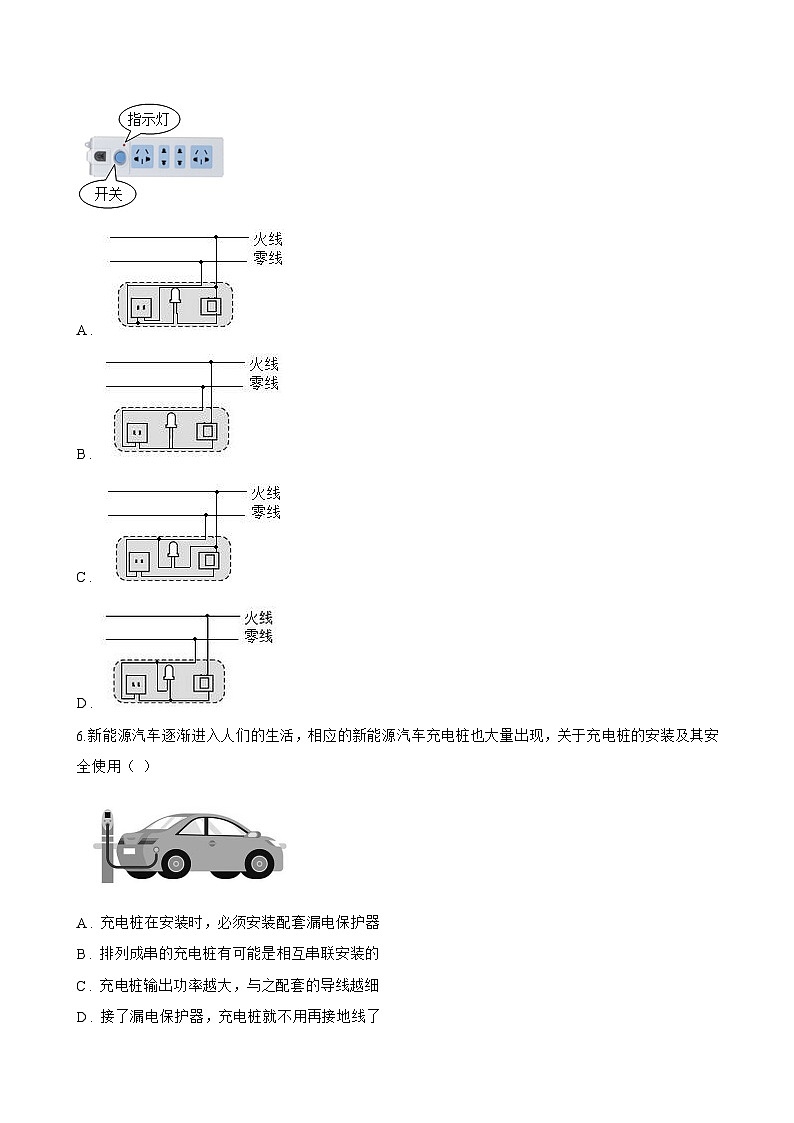

5.正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（ ）
A .
B .
C .
D .
6.新能源汽车逐渐进入人们的生活，相应的新能源汽车充电桩也大量出现，关于充电桩的安装及其安全使用（ ）
A . 充电桩在安装时，必须安装配套漏电保护器
B . 排列成串的充电桩有可能是相互串联安装的
C . 充电桩输出功率越大，与之配套的导线越细
D . 接了漏电保护器，充电桩就不用再接地线了

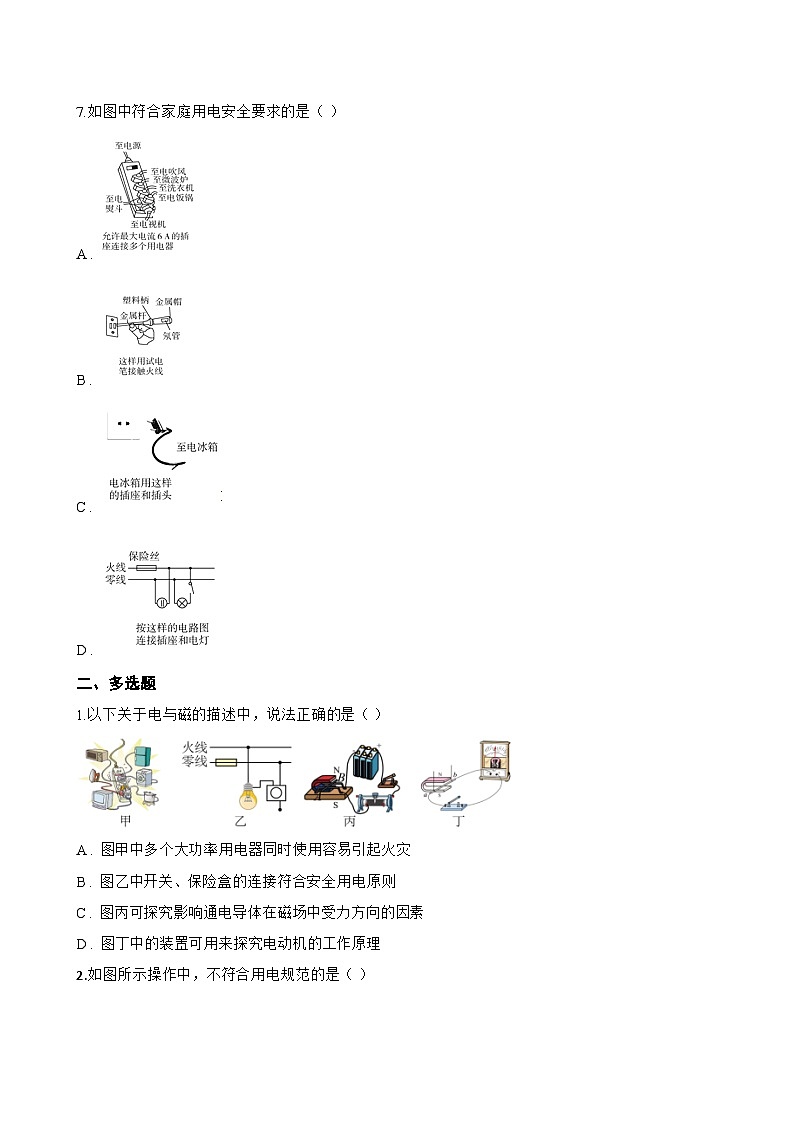

7.如图中符合家庭用电安全要求的是（ ）
A .
B .
C .
D .
二、多选题
1.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
2.如图所示操作中，不符合用电规范的是（ ）
A . 甲图中，手握测电笔金属杆判断插座中是否有电
B . 乙图中，多个大功率用电器同时使用一个插座
C . 丙图中，直接用湿手去拔插头
D . 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
3.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
4.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（ ）
A . 小鸟只能落在零线上，落在火线上同样会被电死
B . 钓鱼竿接触到了火线
C . 此高压线是裸导线，（导线外没有绝缘皮）
D . 钓鱼竿导电了
5.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
6.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
7.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
8.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A . 高压输电线
B . 保险丝
C . 发光二极管
D . 保温隔热材料
9.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A . 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B . 只要拿着试电笔接触火线，其内部的氖管就会发光
C . 图中带开关的灯泡和三脚插座的接法是错误的
D . 图中的灯泡、两脚插座是并联关系
10.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
三、填空题
1.两个标有“5Ω 1A”和“10Ω 0.6A”的定值电阻，将它们串联起来使用电源电压最多为 ________ V；家庭电路中的各个用电器连接方式是 ________ 联。
2.如图开关闭合后，电线燃烧起来，甲产生的原因是 ________ ．
3.家庭电路中空气开关的作用是 ________ ，当电路中发生短路或 ________ 时会引起空气开关跳闸．
4.现代的家庭电路主要由进户线、量电装置、配电装置以及 ________ 和 ________ 组成．
5.每年6月6日是“爱眼日”，如图所示中的 ________ 图（选填“甲”或“乙”）是近视眼的成像示意图；CCTV“广而告之”栏目曾播放过一段公益广告（如右图所示），图中通过插座接入电路的用电器同时工作时，很有可能烧断保险丝，这说明电路中电流过大的原因之一是 ________ 。

6.在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个 ________ 接在干路上，房间里的电灯、电视等用电器是 ________ 联的．
7.某型号电水壶如图所示，它正常工作时电流是 ________ A，5min内电流做功 ________ J，如果电水壶的三线插头中间较长的插脚损坏，为确保安全用电，该插头 ________ (选填“能”或“不能”)继续使用。
8.在使用测电笔的几种做法中（如图1所示），哪些做法是正确的是 ________ ．
如图2中，家庭电路的四盏电灯安装方法，你认为其中正确的是 ________
四、综合题
1.物理学科实践小组对如图甲所示的传统管线饮水机进行研究，发现它通过把水仓内的水加热到设定温度来供人饮用。如图乙是饮水机工作原理图，其中S是自动温控开关，当水的温度低于设定的最低温度值时，通过温控开关控制饮水机处于加热状态；当水的温度达到设定的最高温度值时，通过温控开关控制饮水机处于保温状态，如此反复。R 1是定值电阻，R 2是阻值不变的电热丝。该饮水机的部分参数如下表所示。
（1）同学们研究饮水机使用说明书和工作原理后，有以下认识，其中不合理的是： ________ ；
A.安装传统管线饮水机，应距墙一定的距离，有利于通风散热
B.尽管饮水机功率不太大且外壳由塑料制成，也需使用三孔插座供电
C.“使用时插头要充分插入插座”，若插头外露可能会导致触电事故
D.水仓水温达到95℃，开关S接到触点1，灯L2亮，饮水机开始保温
（2）同学们发现当饮水机水仓内水温度低于85℃时，饮水机就重新加热，循环往复将水仓内水温控制在85~95℃之间。同学们测得水从85℃上升到95℃所需的加热时间为3min，咨询到电费单价为0.5元/kW•h，则单独计算反复加热烧开水仓内的水100次所花的电费为元。如果水仓里没有水了，就会有干烧损坏部件的危险。为了避免此危险的发生，请你从安全用电的角度给出一个合理的建议： ________ ；
（3）为了比较“切断电源8小时后一次加热至95℃”和“8小时内保温状态下反复加热”两种情况下消耗的电能，在没有电能表的情况下，除提供的上述信息外还需测量水从室温上升到95℃所需的加热时间和 ________ 。
2.空气炸锅是利用空气替代热油、借助对流机制、通过风扇使热气在食物周围高速循环来烹饪食物，因其烹制食物具有脂肪含量低、美味酥脆、无油烟等特点，深受广大市民青睐。小红同学家里新买的空气炸锅及其简化电路如图所示，其定时器、LED灯和温控器的电阻忽略不计，微动开关在锅体发生轻微晃动时就断开。空气炸锅内胆表面普遍采用特氟龙等不粘涂层，涂层若被金属工具划破，高温下可能释放有害物质；使用时将空气炸锅放置在平稳、开放的空间，确保进/出风口周围10cm内无遮挡物，避免将炸锅紧贴墙面、橱柜或其它电器。
（1） 用电安全至关重要，小红同学认真阅读说明书后，对书中的安全警示做了以下分析，其中不合理的是（ ）
A . 使用过程中，背后的出风口请勿正对电源线
B . 使用时应选择独立插座，避免与其他大功率电器共用
C . 为了缩短加热时间，可用毛巾盖住顶部的出风口
D . 加热液体时应使用开口容器，因为封闭容器易引起喷爆事故
（2） 小红若关掉家中的其它家用电器，只使用空气炸锅烤蛋挞，用时18min，同时观察到电能表指示灯闪烁1280次（电能表规格为 3200imp/kW⋅h），若电价为0.6元 /kW⋅h ， 则该过程需要支付的电费是 ________ 元；他查阅说明书得知空气炸锅的额定功率是1200W，通过计算发现实际耗电量与额定耗电量不一致，导致该现象的合理解释是 ________ 。（写出一条即可）
（3） 通过实际操作，小红对空气炸锅的使用有了一些猜想，下列猜想合理的是___________。
A . 空气炸锅顶部的发热管在间歇性工作，这是厂家为了响应节能减排而特意设计的
B . 空气炸锅在使用过程中可以晃动锅体，从而判断蛋挞液是否凝固
C . 禁止使用金属工具翻动食物，主要是金属材质导热性强，会吸收锅内能量
D . 空气炸锅在停止加热后内部风扇还要转动，是为了散热和排烟
3.小明的妈妈在厨房炒辣椒时，在卧室的小明也能被“辣椒”呛的眼泪直流，这时妈妈为了尽快的消除空气的“辣味”，于是打开了家中的电扇，以加快空气的流通．
请你根据相关的物理知识，回答下列问题：
（1） 为什么在卧室也能被“辣椒”呛的眼泪直流？
（2） 电扇工作时发生什么样的能量转换？
（3） 电扇与家庭中其它的用电器是如何连接的？
4.电工师傅常用一只额定电压为220V的灯泡L 0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S 1、S 2、S 3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1） L 0不亮，说明该支路 ________ ．
（2） L 0正常发光，说明该支路 ________ ．
（3） L 0发光呈暗红色，说明该支路 ________ ．
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
额定电压
220V
加热功率
550W
保温功率
50w
热水出水温度
85~95℃
