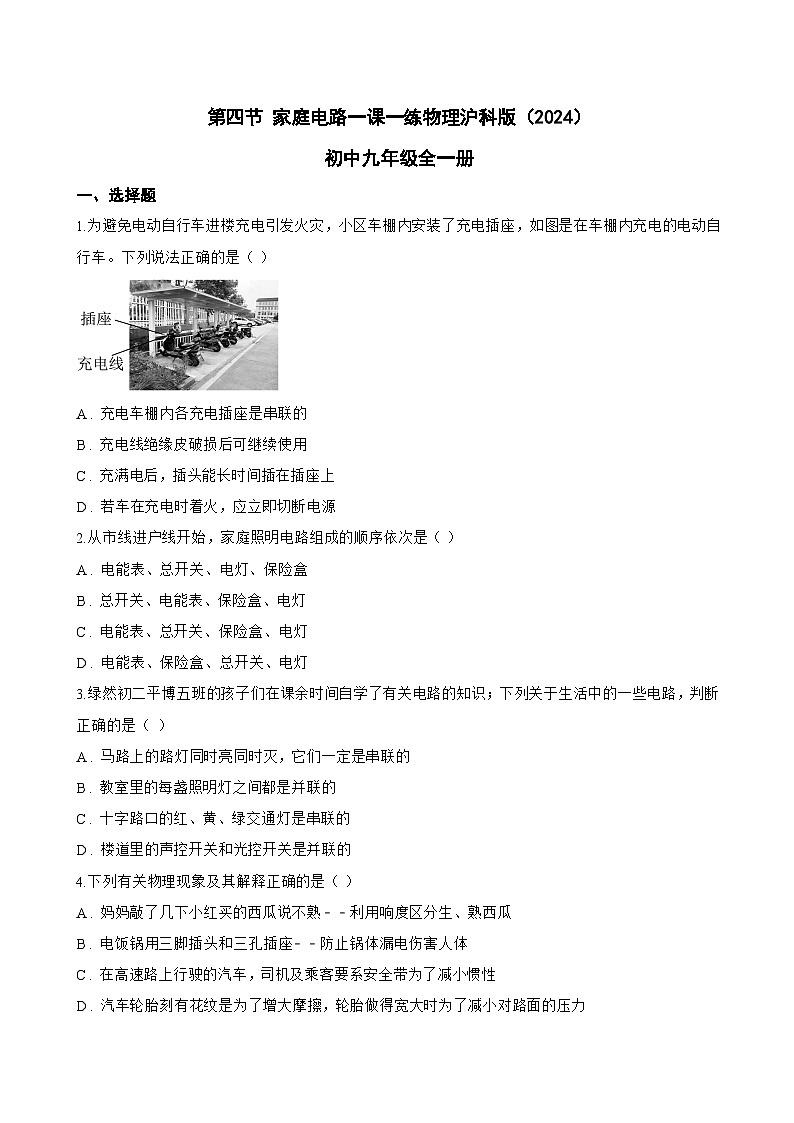

初中沪科版（2024）第四节 家庭电路同步练习题

这是一份初中沪科版（2024）第四节 家庭电路同步练习题，共9页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.为避免电动自行车进楼充电引发火灾，小区车棚内安装了充电插座，如图是在车棚内充电的电动自行车。下列说法正确的是（ ）
A . 充电车棚内各充电插座是串联的
B . 充电线绝缘皮破损后可继续使用
C . 充满电后，插头能长时间插在插座上
D . 若车在充电时着火，应立即切断电源
2.从市线进户线开始，家庭照明电路组成的顺序依次是（ ）
A . 电能表、总开关、电灯、保险盒
B . 总开关、电能表、保险盒、电灯
C . 电能表、总开关、保险盒、电灯
D . 电能表、保险盒、总开关、电灯
3.绿然初二平博五班的孩子们在课余时间自学了有关电路的知识；下列关于生活中的一些电路，判断正确的是（ ）
A . 马路上的路灯同时亮同时灭，它们一定是串联的
B . 教室里的每盏照明灯之间都是并联的
C . 十字路口的红、黄、绿交通灯是串联的
D . 楼道里的声控开关和光控开关是并联的
4.下列有关物理现象及其解释正确的是（ ）
A . 妈妈敲了几下小红买的西瓜说不熟﹣﹣利用响度区分生、熟西瓜
B . 电饭锅用三脚插头和三孔插座﹣﹣防止锅体漏电伤害人体
C . 在高速路上行驶的汽车，司机及乘客要系安全带为了减小惯性
D . 汽车轮胎刻有花纹是为了增大摩擦，轮胎做得宽大时为了减小对路面的压力

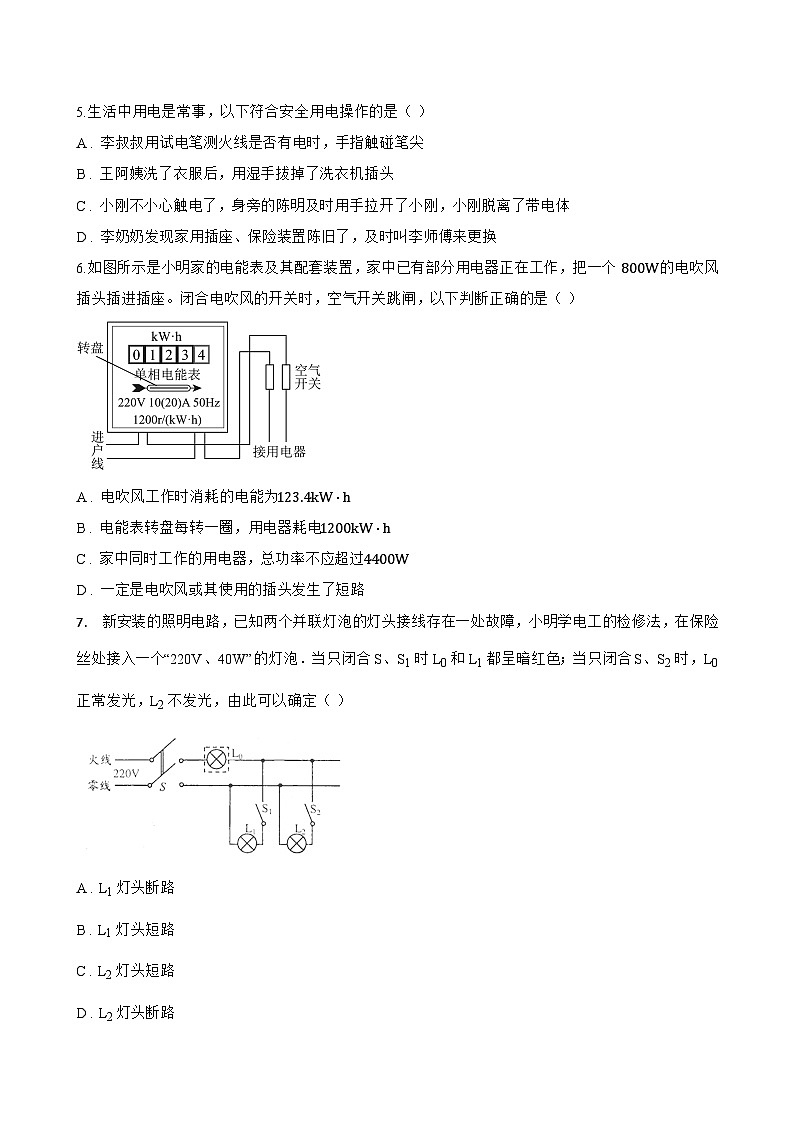

5.生活中用电是常事，以下符合安全用电操作的是（ ）
A . 李叔叔用试电笔测火线是否有电时，手指触碰笔尖
B . 王阿姨洗了衣服后，用湿手拔掉了洗衣机插头
C . 小刚不小心触电了，身旁的陈明及时用手拉开了小刚，小刚脱离了带电体
D . 李奶奶发现家用插座、保险装置陈旧了，及时叫李师傅来更换
6.如图所示是小明家的电能表及其配套装置，家中已有部分用电器正在工作，把一个 800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（ ）

A . 电吹风工作时消耗的电能为123.4kW⋅h
B . 电能表转盘每转一圈，用电器耗电1200kW⋅h
C . 家中同时工作的用电器，总功率不应超过4400W
D . 一定是电吹风或其使用的插头发生了短路
7. 新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（ ）
A . L1灯头断路
B . L1灯头短路
C . L2灯头短路
D . L2灯头断路

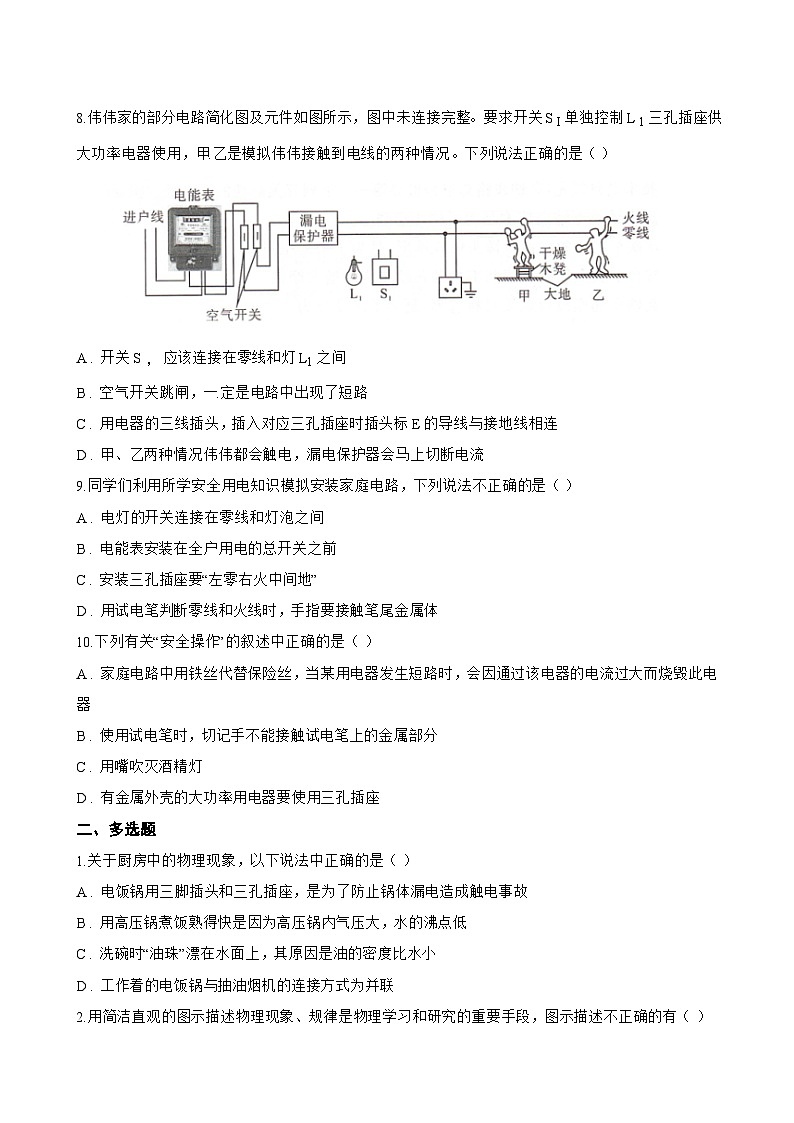

8.伟伟家的部分电路简化图及元件如图所示，图中未连接完整。要求开关S I单独控制L 1三孔插座供大功率电器使用，甲.乙是模拟伟伟接触到电线的两种情况。下列说法正确的是（ ）
A . 开关S ， 应该连接在零线和灯L1之间
B . 空气开关跳闸，一.定是电路中出现了短路
C . 用电器的三线插头，插入对应三孔插座时插头标E的导线与接地线相连
D . 甲、乙两种情况伟伟都会触电，漏电保护器会马上切断电流
9.同学们利用所学安全用电知识模拟安装家庭电路，下列说法不正确的是（ ）
A . 电灯的开关连接在零线和灯泡之间
B . 电能表安装在全户用电的总开关之前
C . 安装三孔插座要“左零右火中间地”
D . 用试电笔判断零线和火线时，手指要接触笔尾金属体
10.下列有关“安全操作”的叙述中正确的是（ ）
A . 家庭电路中用铁丝代替保险丝，当某用电器发生短路时，会因通过该电器的电流过大而烧毁此电器
B . 使用试电笔时，切记手不能接触试电笔上的金属部分
C . 用嘴吹灭酒精灯
D . 有金属外壳的大功率用电器要使用三孔插座
二、多选题
1.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
2.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
3.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
4.如图所示操作中，不符合用电规范的是（ ）
A . 甲图中，手握测电笔金属杆判断插座中是否有电
B . 乙图中，多个大功率用电器同时使用一个插座
C . 丙图中，直接用湿手去拔插头
D . 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
5.下列说法中正确的是（ ）
A . 我国家庭电路的电压值为220V
B . 家庭电路中开关与其所控制的用电器是并联的
C . 家庭电路中，同时工作的用电器越多，总电阻越大
D . 家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大
三、填空题
1.小伟发现自家电能表的一个参数模糊了，如图所示，他想知道这个模糊数字是多少，只让额定功率为600W的电饭锅正常工作，电能表的转盘在5min内转了150转。5min内，电饭锅消耗的电能为 ________ kW⋅h ， 电能表中的一个模糊参数应该为 ________ r/kW·h。小伟又把一个手机充电器插入插座进行充电，空气开关就跳闸了，造成跳闸的原因是 ________ （选填“总功率过大”或“插头短路”）。
2.电视机的三原色是红、 ________ 、蓝；教室里面的班班通与学校中心机房通过电缆线连接，采用的是 ________ 信号传输信息（选填“模拟通信”或者“数字通信”）．班班通电源连接线采用三孔插头，其作用是：当三孔插头插入三孔插座时，就将机壳与 ________ 相连，能够有效预防触电事故的发生，切实保护师生的生命安全．
3.在变电站旁常常立有如图所示的警示牌，样做的目的主要是提醒人们不能靠近高压带电体，从面避免发生 ________ 触电．
4.如图白炽灯螺丝套在家庭电路中接 ________ 线；控制灯泡的开关装在 ________ 线上．
5.测电笔是家庭必备工具之一．它当作起子拧起螺钉时，它是一种简单机械﹣﹣轮轴，这种机械能起到 ________ 的作用．如图是某同学家庭电路的一部分，使用中发现电灯不能亮，利用测电笔检查A、B两点时，无论开关断开或闭合，氖管都能发光，则电路中存在的故障可能是 ________ ，这段电路在设计中存在的问题是 ________ ．
6.居民楼的楼道照明电路的电压为 ________ 伏，电路中电键和节能灯采用 ________ 连接（选填“串联”或“并联”），节能灯上标有“15W”字样，表示 ________ ．
7.家庭用电引起触电事故大多数由于跟地不绝缘的人直接或间接接触火线造成得，站在干燥木凳上的人一手触摸到零线一手触摸到火线，他 ________ （填“会”或“不会”）触电．
8.电热水壶是利用电流的 ________ 效应工作的。如图电热水壶的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触 ________ 线，避免触电事故。
9.为了取暖，有人睡前会使用电热毯，电热毯是根据电流的 ________ 效应制成，它的额定电压是220V，它与家庭中其它用电器的连接关系是 ________ 联．
10.高压触电常见的两种类型是 ________ 和 ________ ．
四、综合题
1.小明对家里的一款电热水器进行探究，其中一些参数如下表所示。
（1） 电热水器正常工作，将水加热到适当温度，导线却不怎么发热，原因可能是______；
A . 导线的绝热皮隔热
B . 电流通过导线不产生热量
C . 导线的电阻比电热丝阻值小
D . 通过导线的电流小于通过电热丝的电流
（2） 当电热器功率为2000W时，若要求将40L、初温30℃的水加热到70℃需要的时间，除了需要水的相关物理量外，还需要的物理量是该热水器的 ________ ；
（3） 如图为该电加热器的简化电路图， R1、 R2、 R3是阻值不变的电热丝，a、b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。转动旋钮使S与 ________ 两个触点接通时电热器为2000W的挡位；（选填“ ab”、“ bc”或“ cd”）
（4） 小明认真阅读了使用说明书，对其中一些重要事项作了分析，其中分析不合理的是______。
A . “不能用湿手去拔电热水器插头”，因为湿手容易引起触电事故
B . “电热水器不能与多个大功率用电器同时使用”，是为防止电路中电流过大
C . “接入电压要与本机额定电压相符合”，因为热水器只有在额定电压时才能工作
D . “使用时插头要充分插入插座”，插头外露可能会使人触电，不安全
2.如图甲是传统电热水壶的工作原理图，它是通过底部的加热丝对底盘进行加热，再传导到壶内的水，使其逐渐升温，最终沸腾。当水沸腾时，所产生的水蒸气会使蒸气感温元件的双金属片产生变形，这种变形通过杠杆原理推动电源开关断电，从而实现了自动断电的功能。这个断电机制是不可自行复位的，因此一旦水沸腾，电热水壶将不再继续加热。
（1） 以下关于传统电热水壶的说法，错误的是（ ）；
A . 传统电热水壶主要利用电流的磁效应工作
B . 传统电热水壶加热效率一般高于燃气灶烧水
C . 指示灯出现故障时，传统电热水壶也可能工作，所以人离开时应该断开电源
D . 防干烧开关和蒸汽开关起到了双重保护作用，可以防止传统电热水壶由于温度过高而损坏
（2） 该传统电热水壶烧开一壶水用时8min，消耗0.1度电，则它的功率和家用电器中的很接近 ________ ；（选填“电热毯”、“电冰箱”或“微波炉”）
（3） 如图乙是市面上一款智能恒温调奶器控制面板，该调奶器宣称除具有加热、解冻、消毒、除氯功能外，还有40℃恒温功能。丙图为简化电路，其中 R1、 R2为加热电阻， R0为定值保护电阻。R为温敏电阻，其阻值随温度升高而增加，且在40℃时，电磁继电器刚好将衔铁吸引，工作一段时间后再断开。小明和爸爸对该电路能否真正实现温度精确保持在40℃不变的功能有不同的意见，你的判断及理由是（ ）；
A . 可以实现，因为温敏电阻可以控制温度不变
B . 可以实现，因为衔铁吸下后功率增大，温度不会再下降
C . 不能实现，因为缺少一个到达一定温度自动断开的开关
D . 不能实现，因为40℃时衔铁吸下，电路处于加热状态，温度会升高一些
（4） 小明购买如图乙所示恒温调奶器后利用家庭电工仪器和爸爸一起研究，发现该恒温调奶器加热时额定电压为220V，额定功率为600W， R1、 R2阻值相同。小明仅选用煮沸和保温挡位工作，发现该调奶器连续工作8h，保温时间与加热时间的比值为15∶1，若小明家目前电费为每度电0.5元，则该调奶器这8h工作需要元电费 ________ 。
3.如图1所示图片．
（1） 说明 ________ 是家庭电路中电流过大的原因
（2） 请在图2中将三孔插座接入电路
额定功率/W
1500
2000
2500
额定电压/V
220
额定频率/Hz
50
加热温度范围/℃
5~70
最大容量/L
50
