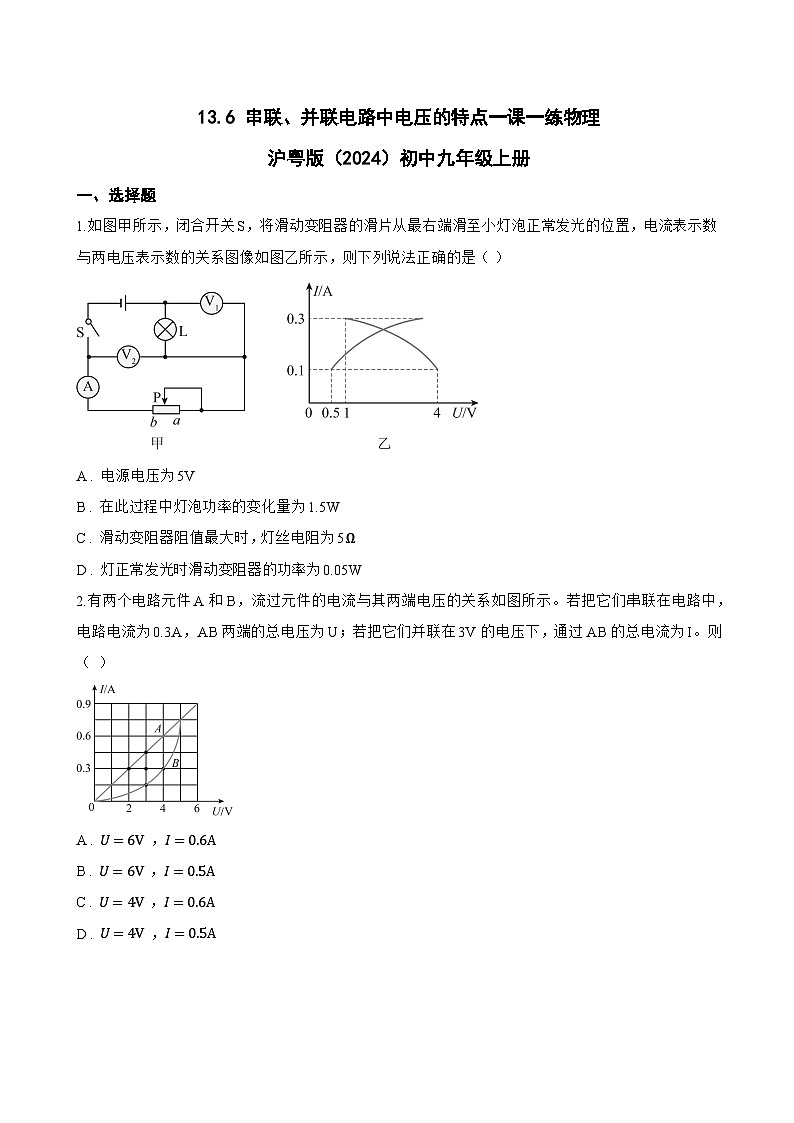

1.如图甲所示，闭合开关S，将滑动变阻器的滑片从最右端滑至小灯泡正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示，则下列说法正确的是（ ）
A . 电源电压为5V
B . 在此过程中灯泡功率的变化量为1.5W
C . 滑动变阻器阻值最大时，灯丝电阻为5Ω
D . 灯正常发光时滑动变阻器的功率为0.05W
2.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。若把它们串联在电路中，电路电流为0.3A，AB两端的总电压为U；若把它们并联在3V的电压下，通过AB的总电流为I。则（ ）
A . U=6V ，I=0.6A
B . U=6V ，I=0.5A
C . U=4V ，I=0.6A
D . U=4V ，I=0.5A

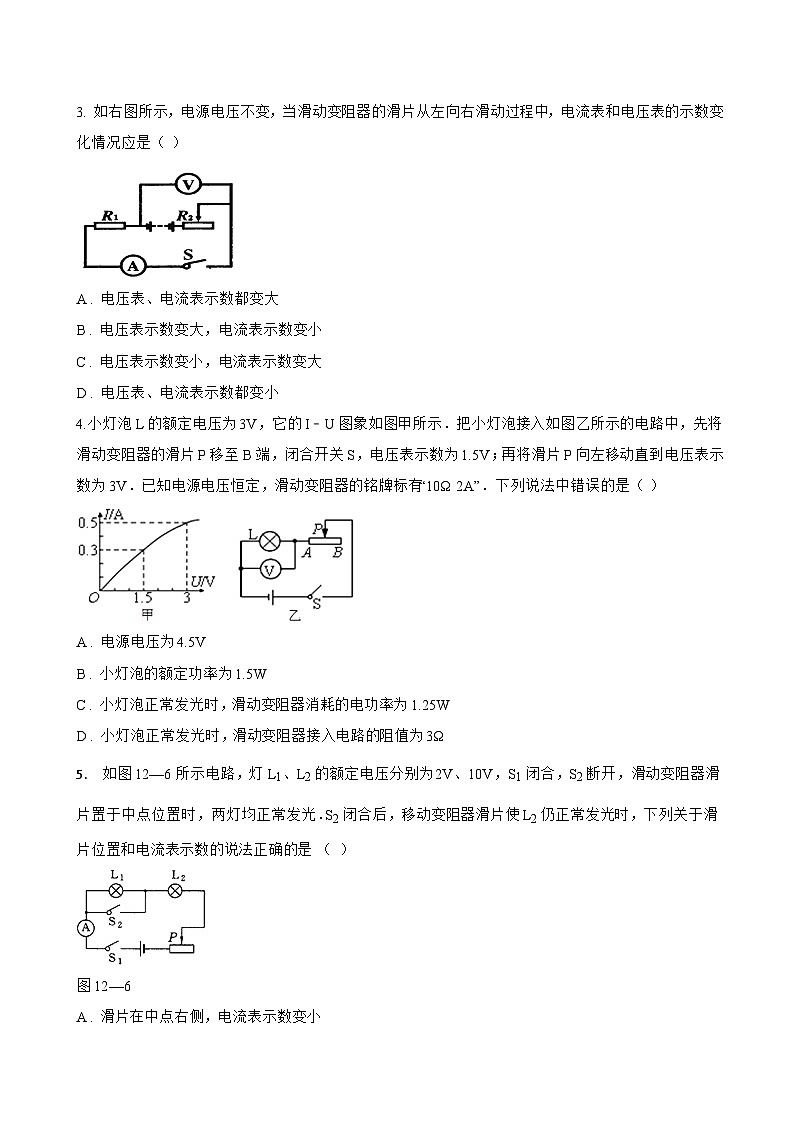

3. 如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是（ ）

A . 电压表、电流表示数都变大
B . 电压表示数变大，电流表示数变小
C . 电压表示数变小，电流表示数变大
D . 电压表、电流表示数都变小
4.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（ ）
A . 电源电压为4.5V
B . 小灯泡的额定功率为1.5W
C . 小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W
D . 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
5. 如图12—6所示电路，灯L1、L2的额定电压分别为2V、10V，S1闭合，S2断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S2闭合后，移动变阻器滑片使L2仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是 （ ）
图12—6
A . 滑片在中点右侧，电流表示数变小
B . 滑片在中点左侧，电流表示数变大
C . 滑片在中点右侧，电流表示数不变
D . 滑片在中点左侧，电流表示数不变
6.两个电阻串联，电压之比为3∶4，若将这两个电阻并联在同一电源上，则电流之比（ ）
A . 3∶4 B . 4∶3 C . 1∶1 D . 3∶7

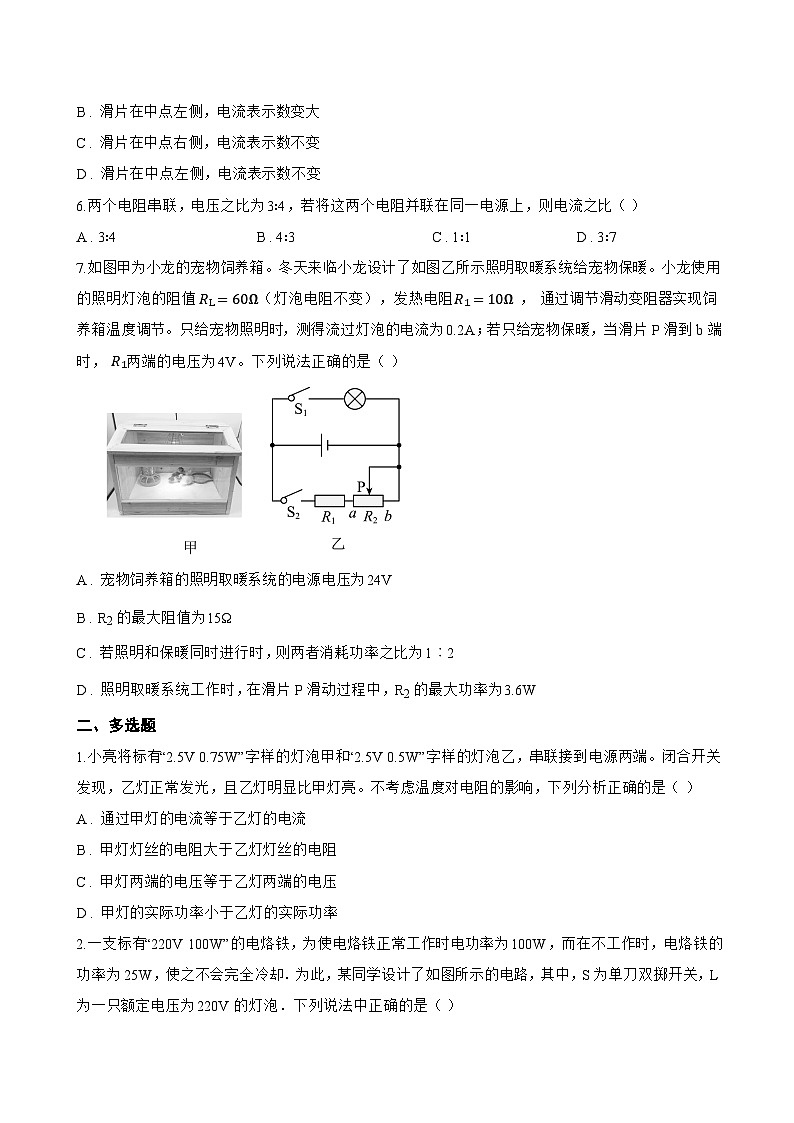

7.如图甲为小龙的宠物饲养箱。冬天来临小龙设计了如图乙所示照明取暖系统给宠物保暖。小龙使用的照明灯泡的阻值 RL=60Ω（灯泡电阻不变），发热电阻 R1=10Ω ， 通过调节滑动变阻器实现饲养箱温度调节。只给宠物照明时，测得流过灯泡的电流为0.2A；若只给宠物保暖，当滑片P滑到b端时， R1两端的电压为4V。下列说法正确的是（ ）
A . 宠物饲养箱的照明取暖系统的电源电压为24V
B . R2的最大阻值为15Ω
C . 若照明和保暖同时进行时，则两者消耗功率之比为1︰2
D . 照明取暖系统工作时，在滑片P滑动过程中，R2的最大功率为3.6W
二、多选题
1.小亮将标有“2.5V 0.75W”字样的灯泡甲和“2.5V 0.5W”字样的灯泡乙，串联接到电源两端。闭合开关发现，乙灯正常发光，且乙灯明显比甲灯亮。不考虑温度对电阻的影响，下列分析正确的是（ ）
A . 通过甲灯的电流等于乙灯的电流
B . 甲灯灯丝的电阻大于乙灯灯丝的电阻
C . 甲灯两端的电压等于乙灯两端的电压
D . 甲灯的实际功率小于乙灯的实际功率
2.一支标有“220V 100W”的电烙铁，为使电烙铁正常工作时电功率为100W，而在不工作时，电烙铁的功率为25W，使之不会完全冷却．为此，某同学设计了如图所示的电路，其中，S为单刀双掷开关，L为一只额定电压为220V的灯泡．下列说法中正确的是（ ）
A . 选用的灯泡规格应为“220V 100W”
B . 当S拨向1时，电烙铁处于工作状态
C . 当S拨向2时，电烙铁处于工作状态
D . 在1s内，电烙铁在不工作状态下整个电路消耗的电能与正常工作状态相比，可节约50J的电能
3.物理应用无处不在.如图甲、乙所示是拳击训练中为测量击打力大小而设计的电路，电源电压恒为6 V，R 0为20 Ω的定值电阻，电流表量程为0~0.6A，R为压敏电阻，其电阻值R 与击打力 F 的关系如图丙所示.下列说法正确的是 （ ）
A . 用甲电路测试，当击打力为1000 N时，电流表的示数0.12 A
B . 用乙电路测试，当电流表示数为0.50 A时，击打力为2 000 N
C . 甲、乙两电路相比，甲电路的击打力测量范围较小
D . 乙电路中可增大R0的阻值来增大击打力测量范围
4.如图，开关 S闭合后，电流表的示数分别为 I1、 I2 ， 电压表的示数分别为 U1、 U2、 U3 ， L1的电阻小于 L2的电阻，则下列关系中正确的是（ ）
A . I1=I2 B . U1>U2 C . U1+U2=U3 D .U1=U2=U3
5.灯泡L上标有“6V ，6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示。现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“ 0～0.6A”，电压表的量程为“ 0～15V”。则下列说法正确的是（ ）
A . 灯泡L正常发光时，电压表的示数为6V
B . 当电流表示数为0.4A时，电压表的示数为9V
C . 灯泡L的电阻值随电压表的示数的增大而减小
D . 为了保证电路安全，整个电路消耗的最大功率为6W
6.如图两电路中电源电压相同且均保持不变，R 1>R 2。闭合开关S，在甲电路中，通过R 1和R 2的电流分别为I 1、I 2 ， R 1和R 2两端电压分别为U 1、U 2。在乙电路中，通过R 1和R 2的电流分别为I 3、I 4 ， R 1和R 2两端电压分别为U 3、U 4。则下列判断正确的是（ ）
A . U1=U3 B . I3
