初中物理13.4 串联、并联电路中电流的特点课时训练

这是一份初中物理13.4 串联、并联电路中电流的特点课时训练，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

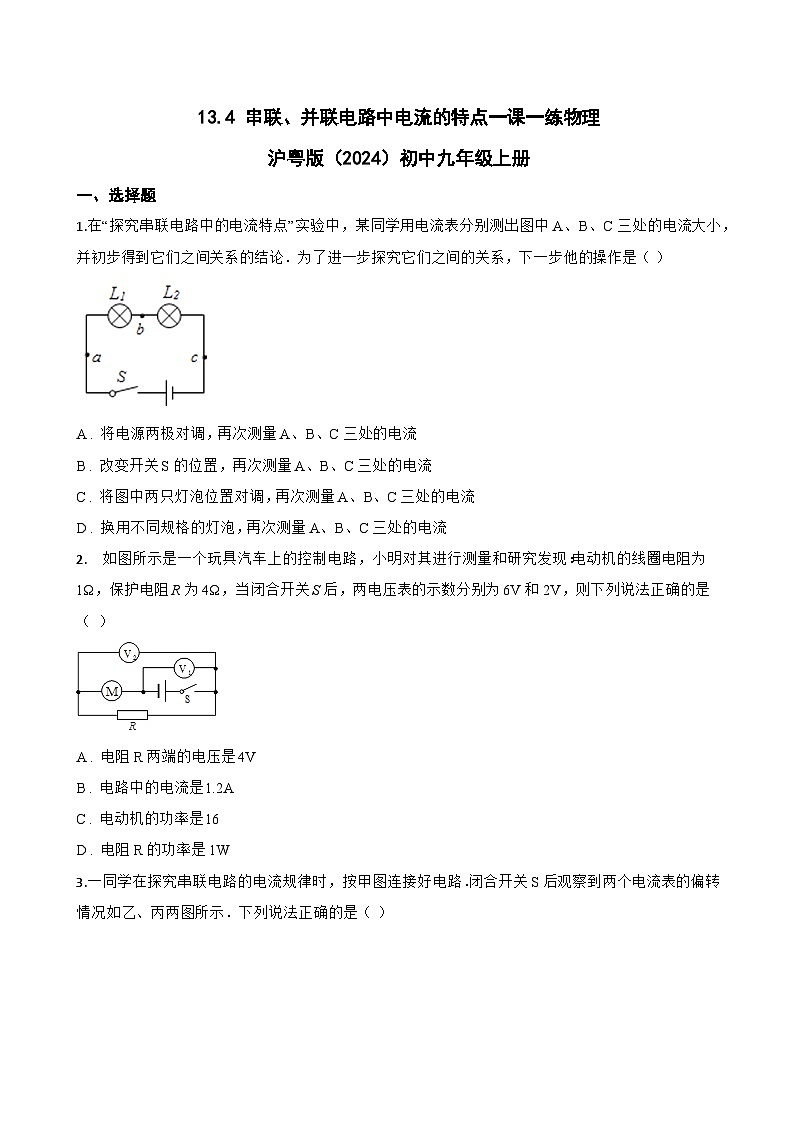

1.在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ）
A . 将电源两极对调，再次测量A、B、C三处的电流
B . 改变开关S的位置，再次测量A、B、C三处的电流
C . 将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D . 换用不同规格的灯泡，再次测量A、B、C三处的电流
2. 如图所示是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则下列说法正确的是（ ）
A . 电阻R两端的电压是4V
B . 电路中的电流是1.2A
C . 电动机的功率是16
D . 电阻R的功率是1W

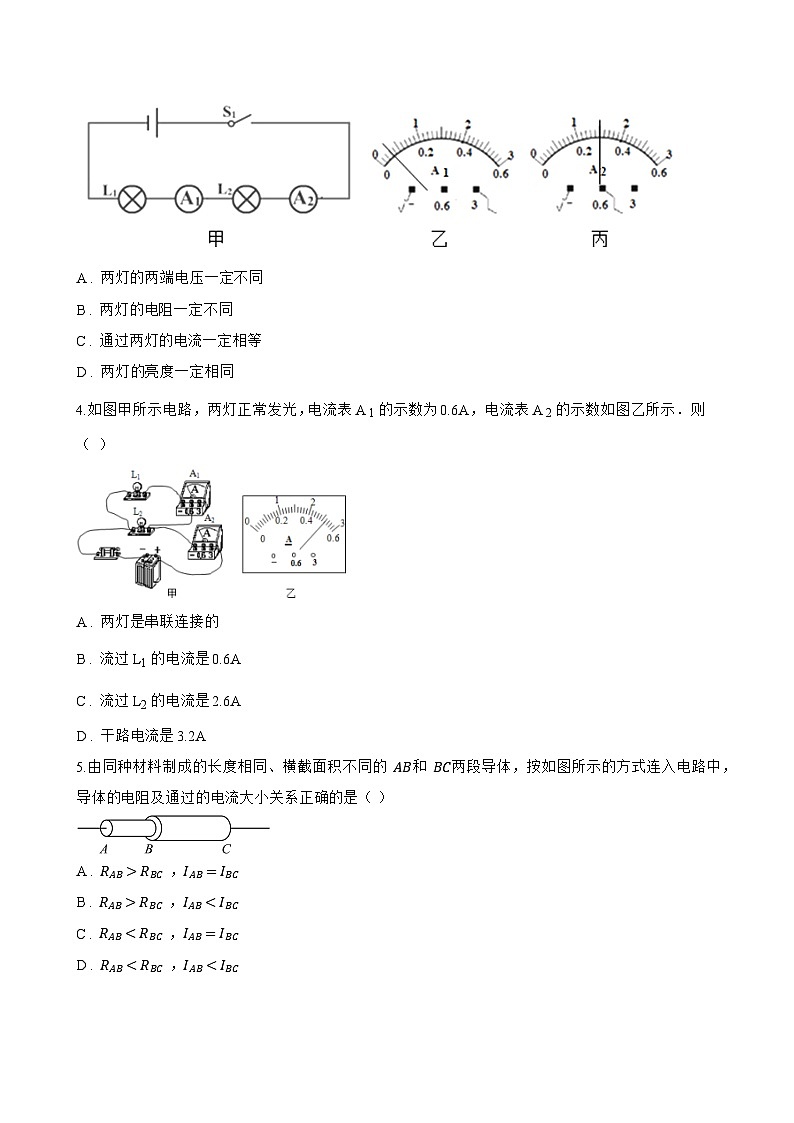

3.一同学在探究串联电路的电流规律时，按甲图连接好电路．闭合开关S后观察到两个电流表的偏转情况如乙、丙两图所示．下列说法正确的是（ ）
A . 两灯的两端电压一定不同
B . 两灯的电阻一定不同
C . 通过两灯的电流一定相等
D . 两灯的亮度一定相同
4.如图甲所示电路，两灯正常发光，电流表A 1的示数为0.6A，电流表A 2的示数如图乙所示．则（ ）
A . 两灯是串联连接的
B . 流过L1的电流是 0.6A
C . 流过L2的电流是2.6A
D . 干路电流是3.2A
5.由同种材料制成的长度相同、横截面积不同的 AB和 BC两段导体，按如图所示的方式连入电路中，导体的电阻及通过的电流大小关系正确的是（ ）
A . RAB>RBC ，IAB=IBC
B . RAB>RBC ，IAB
