广东省揭阳市揭西县九年级上学期期中考试物理试题（解析版）-A4

这是一份广东省揭阳市揭西县九年级上学期期中考试物理试题（解析版）-A4，共19页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

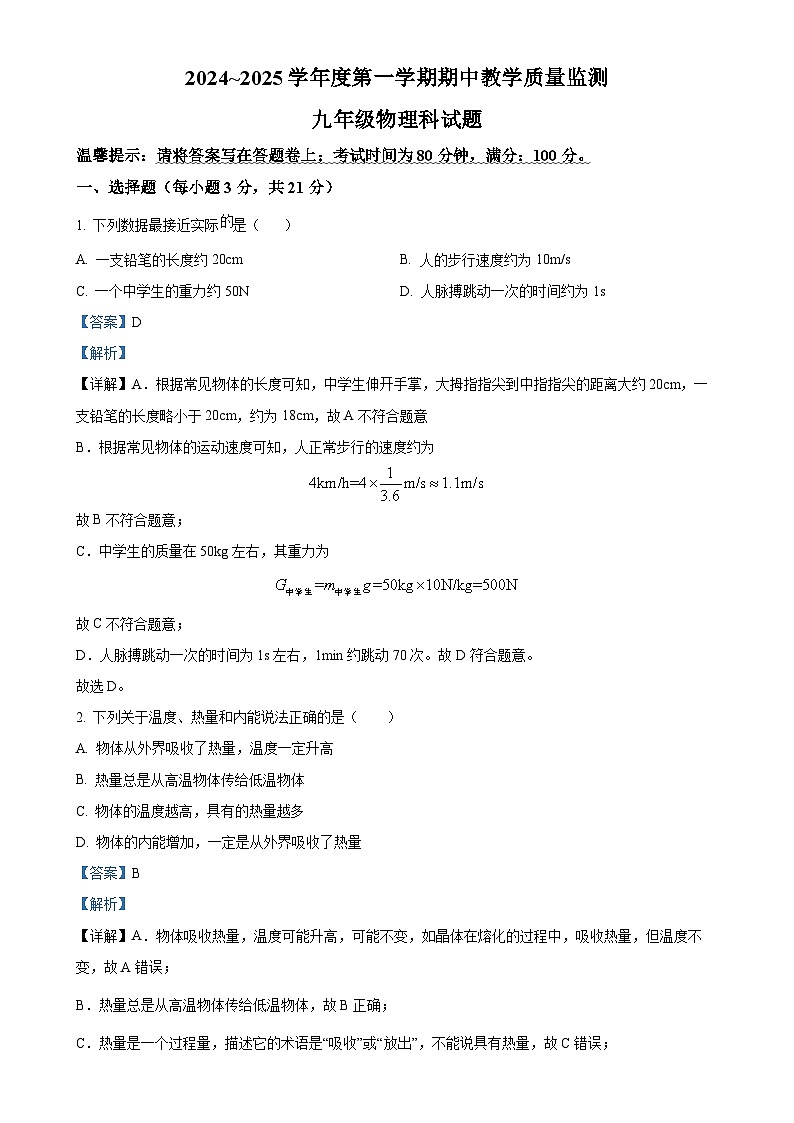

温馨提示：请将答案写在答题卷上；考试时间为80分钟，满分：100分。
一、选择题（每小题3分，共21分）
1. 下列数据最接近实际是（ ）
A. 一支铅笔的长度约20cmB. 人的步行速度约为10m/s
C. 一个中学生的重力约50ND. 人脉搏跳动一次的时间约为1s
【答案】D
【解析】
【详解】A．根据常见物体的长度可知，中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm，一支铅笔的长度略小于20cm，约为18cm，故A不符合题意
B．根据常见物体的运动速度可知，人正常步行的速度约为
故B不符合题意；
C．中学生的质量在50kg左右，其重力为
故C不符合题意；
D．人脉搏跳动一次的时间为1s左右，1min约跳动70次。故D符合题意。
故选D。
2. 下列关于温度、热量和内能说法正确的是（ ）
A. 物体从外界吸收了热量，温度一定升高
B. 热量总是从高温物体传给低温物体
C. 物体的温度越高，具有的热量越多
D. 物体的内能增加，一定是从外界吸收了热量
【答案】B
【解析】
【详解】A．物体吸收热量，温度可能升高，可能不变，如晶体在熔化的过程中，吸收热量，但温度不变，故A错误；
B．热量总是从高温物体传给低温物体，故B正确；
C．热量是一个过程量，描述它的术语是“吸收”或“放出”，不能说具有热量，故C错误；
D．物体的内能增加，可能是吸收了热量，也可能是外界对物体做了功，故D错误。
故选B。

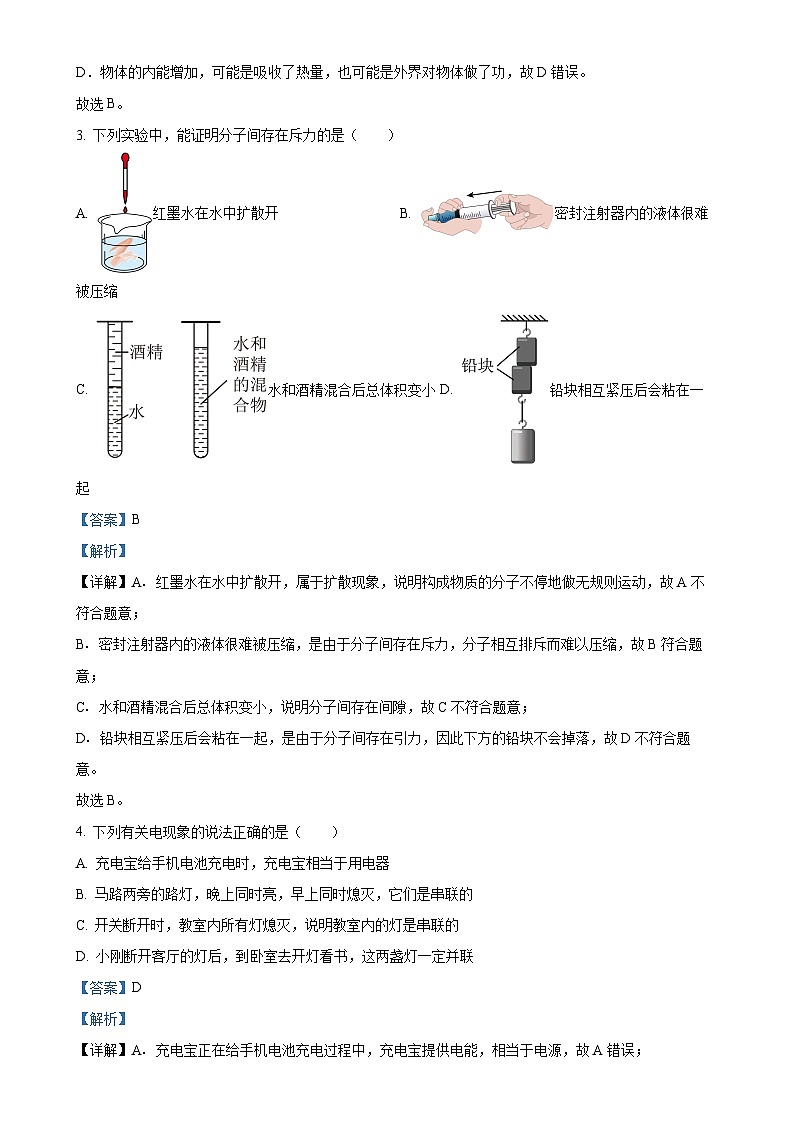

3. 下列实验中，能证明分子间存在斥力的是（ ）
A. 红墨水在水中扩散开B. 密封注射器内的液体很难被压缩
C. 水和酒精混合后总体积变小D. 铅块相互紧压后会粘在一起
【答案】B
【解析】
【详解】A．红墨水在水中扩散开，属于扩散现象，说明构成物质的分子不停地做无规则运动，故A不符合题意；
B．密封注射器内的液体很难被压缩，是由于分子间存在斥力，分子相互排斥而难以压缩，故B符合题意；
C．水和酒精混合后总体积变小，说明分子间存在间隙，故C不符合题意；
D．铅块相互紧压后会粘在一起，是由于分子间存在引力，因此下方的铅块不会掉落，故D不符合题意。
故选B。
4. 下列有关电现象的说法正确的是（ ）
A. 充电宝给手机电池充电时，充电宝相当于用电器
B. 马路两旁的路灯，晚上同时亮，早上同时熄灭，它们是串联的
C. 开关断开时，教室内所有灯熄灭，说明教室内的灯是串联的
D. 小刚断开客厅的灯后，到卧室去开灯看书，这两盏灯一定并联
【答案】D
【解析】
【详解】A．充电宝正在给手机电池充电过程中，充电宝提供电能，相当于电源，故A错误；
B．马路两旁的路灯，当其中一个灯泡损坏时，其它灯泡仍可以正常工作，即各灯泡在工作时互不影响，所以它们是并联的，故B错误；
C．教室内的灯工作时互不影响，是并联的；开关断开时，教室内所有灯熄灭，是因为开关在干路中，故C错误；
D．小刚断开客厅的灯后，到卧室去开灯看书，说明两盏灯互不影响，是并联的，故D正确。
故选D。

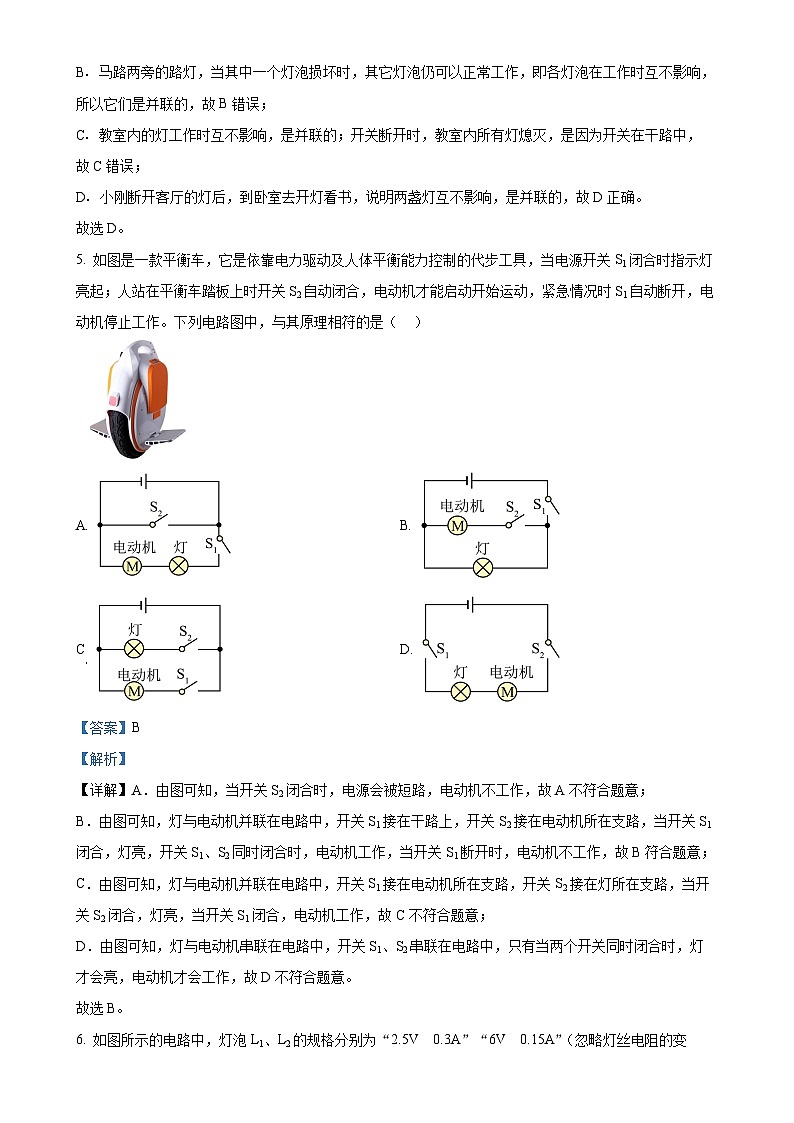

5. 如图是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动开始运动，紧急情况时S1自动断开，电动机停止工作。下列电路图中，与其原理相符的是（ ）
A. B.
C D.
【答案】B
【解析】
【详解】A．由图可知，当开关S2闭合时，电源会被短路，电动机不工作，故A不符合题意；
B．由图可知，灯与电动机并联在电路中，开关S1接在干路上，开关S2接在电动机所在支路，当开关S1闭合，灯亮，开关S1、S2同时闭合时，电动机工作，当开关S1断开时，电动机不工作，故B符合题意；
C．由图可知，灯与电动机并联在电路中，开关S1接在电动机所在支路，开关S2接在灯所在支路，当开关S2闭合，灯亮，当开关S1闭合，电动机工作，故C不符合题意；
D．由图可知，灯与电动机串联在电路中，开关S1、S2串联在电路中，只有当两个开关同时闭合时，灯才会亮，电动机才会工作，故D不符合题意。
故选B。
6. 如图所示的电路中，灯泡L1、L2的规格分别为“2.5V 0.3A”“6V 0.15A”（忽略灯丝电阻的变化），电源电压可调节。闭合开关S，使电源电压从0V开始逐渐增加，下列说法不正确的是（ ）
A. 灯泡L1、L2是串联关系
B. 灯泡L1、L2两端的电压不相等
C. 通过灯泡L1、L2的电流相等
D. 灯泡L1先正常发光
【答案】D
【解析】
【详解】A．由图实物电路可知，闭合开关后，电流依次经过两个灯泡，电流只有一个路径，是串联电路，故A正确，不符合题意；
BC．两灯串联，根据串联电路电流特点可知，通过灯泡L1、L2的电流相等，灯泡L1、L2的电阻分别为
根据U=IR可知，灯泡L1两端的电压小于L2两端的电压，故BC正确，不符合题意；
D．闭合开关S，两个灯串联在电路中，使电源电压从0V逐渐增加，电路中电阻一定，由可知，电路中的电流变大，由于灯L1的额定电流0.3A大于L2的额定电流0.15A，所以电路中的电流先达到L2的额定电流，因此灯泡L2先正常发光，故D错误，符合题意。
故选D。
7. 如图所示是一种显示汽车油箱油量的装置图，油箱装满油后油的深度为50cm，其中滑杆相当于滑动变阻器R的滑片，当油量下降时，下列说法正确的是（ρ汽油=0.72g/cm3，g取10N/kg）（ ）

A. 浮子所受到的浮力F逐渐减小
B. 电路消耗的总功率逐渐增大
C. 电阻R0两端的电压变大
D. 当油量下降一半时，油箱底部受到的压强为
【答案】D
【解析】
【详解】A．油量下降时，浮子随油面变化而位置变化，但浮子始终漂浮，浸在油中的体积不变，根据阿基米德原理可知，浮子受到的浮力不变，故A不符合题意；
B．当油量下降时，滑杆上移，R连入电路的阻值变大，电路总电阻变大，根据欧姆定律可知，电路的电流变小，电源电压不变，根据P=UI可得，电路消耗的总功率变小。故B错误；
C．由于油量下降时，电路的电流变小，根据欧姆定律可知，R0的两端电压变小，故C错误；
D．当油量下降一半时，油面的深度为
h=25cm=0.25m
根据p=ρgh可得，油箱底部受到的压强为
故D正确。
故选D。
二、填空题（本大题共7小题，每空1分，共21分）
8. 0.24A＝______mA，4×103μA＝______ mA。节日用小彩灯由28个小灯泡串联而成接入电路现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为______A。
【答案】 ①. 240 ②. 4 ③. 0.1
【解析】
【详解】[1]由单位换算得
[2] 由单位换算得
[3]串联电路中处处电流相等，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为0.1A。
9. 常见的物质是由极其微小的__________、原子构成的，原子是由带__________电的原子核和核外带负电的__________组成的。
【答案】 ①. 分子 ②. 正 ③. 电子
【解析】
【详解】[1][2][3]常见物质由分子或原子构成；原子由带正电的原子核和带负电的核外电子组成。
10. 二氧化碳气体若被加压、降温到一定程度，就会____(填一种物态变化)成白色的像雪一样的固体，这种固体叫干冰．干冰具有很好的制冷作用，在常温下迅速___(填一种物态变化)成为气体， ____热量，使水蒸气遇冷凝结成小水滴或小冰晶，从而达到降雨的条件．
【答案】 ①. 凝华 ②. 升华 ③. 吸收
【解析】
【详解】加压和降低温度都可以使气体液化或凝华，二氧化碳气体若被加压、降温到一定程度，就会凝华成固态的干冰；干冰又非常容易升华成气体，在这一过程中会吸收大量的热，使周围环境的温度降低，使水蒸气遇冷凝结成小水滴或小冰晶，形成降雨．
11. 如图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2：1.则甲、乙为___________表，此时R1与R2___________联，更换两表种类，闭合开关，两表均有示数。通过R1的电流为I1，通过R2的电流为I2，对I1∶I2=___________
【答案】 ①. 电流 ②. 并 ③. 1∶1
【解析】
【详解】[1][2]由图知道，若断开开关，R1、R2并联，两电表分别与R1、R2串联，则两表是电流表，电流表甲测量通过R1的电流，电流表乙测量通过R2的电流。
[3]更换两表种类，则两表应为电压表，由图可知，闭合开关，R1、R2串联，根据串联电路电流处处相等的特点知道
12. 某汽油机飞轮的转速为1800r/min，在1s内汽油机对外做 _______次功；为加快农村绿色发展，我市部分农村地区已经使用上了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为20℃的水加热到100℃，水吸收的热量是 _____________J；消耗了0.03m3的天然气，则此天然气灶的热效率为 ________。[c水＝4.2×103J/(kg·℃)，q气＝4.0×107J/m3]
【答案】 ①. 15 ②. 6.72×105 ③. 56%
【解析】
【详解】[1]某汽油机飞轮的转速为
1800r/min=30r/s
汽油机飞轮转2转就是一个工作循环，所以1s内的工作循环次数是15次；汽油机一个工作循环有4个冲程，但只有1次对外做功，所以1s内对外做功次数是15次。
[2]水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×2kg×(100℃-20℃)=6.72×105J
[3]0.03m3天然气完全燃烧放出的热量
Q放=Vq气=0.03m3×4.0×107J/m3=1.2×106J
燃气灶烧水的效率
13. 如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能______（填“增加”或“减少”），空气的内能是通过______方式改变的；筒内的棉花由于温度升高到着火点而燃烧，棉花的内能是通过______方式改变的。
【答案】 ①. 增加 ②. 做功 ③. 热传递
【解析】
【详解】[1][2]迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气内能增加，温度升高，这是通过做功的方法增大空气内能。
[3]当温度达到棉花的燃点时，棉花就会燃烧，这是通过热传递的方式增加棉花的内能的。
14. 如题图所示，闭合开关，通电螺线管右侧的小磁针静止时，小磁针的N极指向左。则通电螺线管的左端是___________（选填“N”或“S”）极，电源的右端为___________（选填“正”或“负”）极。若使通电螺线管的磁性增强，滑动变阻器的滑片Р应向___________（选填“左”或“右”）端移动。
【答案】 ①. N ②. 正 ③. 右
【解析】
【详解】[1][2]小磁针N极指向左，根据磁极间的相互作用可知通电螺线管左侧为N极，根据右手定则可知通电螺线管电流方向应该从电源的右端流出，左端流进，故可知电源右侧为正极。
[3]根据电路图可知滑动变阻器右侧电阻接入电路，若使通电螺线管磁性增强可通过增大电流的方式，根据欧姆定律
可知电压不变时减小电阻可增大电流，故滑动变阻器滑片P应向右端移动。
三、作图题（本大题共3小题，第15题2分，第16题3分，第17题2分，共7分）
15.
（1）请按照如图所示的实物图在虚线框中画出电路图；
（2）如图，光线经凸透镜折射后，折射光线恰好经过凸透镜另一侧焦点F。再经水平面上的平面镜反射。请在图中画出入射光线和反射光线；
（3）如图甲所示的是某榨汁机的外形图。为保障安全，人们给该品牌的榨汁机设置了电源开关S1和安全开关S2，当杯体放在主机上时，安全开关S2自动闭合，此时再闭合电源开关，电动机才能启动，开始榨汁。请按以上要求在图乙中用横平线或竖直线代替导线，画出该榨汁机的电路图。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
电流从正极出发，依次经过开关、、回到负极，据此画出电路图如下：
【小问2详解】
平行于主光轴的光线穿过凸透镜后过焦点，据此作出入射光线；过反射点O作出垂直于镜面的法线，根据反射角等于入射角作出反射光线，作图如下：
【小问3详解】
由题意可知，只有开关S1、S2都闭合后，才开始榨汁，即电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，两开关、电动机与电源组成串联电路，电路图如下：
四、实验题（本大题共3小题，第18题6分，第19题6分，第20题7分，共19分）
16. （1）如图1中电流表的示数是______A；
（2）如图2所示，旋盘式电阻箱的示数为______；
（3）如图3所示，插入式电阻箱此时读数为______。
（4）为了通过实验比较甲、乙两种液体吸热能力，小强选用两个规格相同的电加热器、烧杯、温度计，分别给初温相同的甲、乙两种液体加热，实验装置如图所示。
①小强给质量相同的甲、乙两种液体加热，在实验中通过控制加热时间相同的方法，来保证甲、乙两种液体______相同，再通过比较它们______来比较甲、乙两种液体吸热能力的差异；
②小强利用所测数据绘制了图所示的图像，根据图像可以判断：______（选填“甲”或“乙”）种液体的吸热能力更强。
【答案】 ①. 0.2 ②. 4705 ③. 8 ④. 吸收热量 ⑤. 升高的温度 ⑥. 甲
【解析】
【详解】（1）[1]由图1知道，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.2A。
（2）[2]由图2知道，旋盘式电阻箱的示数为
4×1000Ω+7×100Ω+0×10Ω+5×1Ω=4705Ω
（3）[3]当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻就会消失；由图知道，A、B两个接线柱之间的电阻是
6Ω+2Ω=8Ω
（4）①[4]根据比较吸热能力的两种方法，要控制不同物质的质量相同，故实验中应取质量相等的AB两物质。
[5]实验中使用相同的加热器加热，可以保证A、B两种物质在相同的时间内吸收的热量相同，再通过比较它们升高的温度来比较甲、乙两种物质吸热能力的差异。
②[6]由图像知道，加热相同时间，甲升温慢，由于“使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强”所以，甲的吸热能力强。
17. 在探究“影响滑动摩擦力大小的因素”实验中，小明用完全相同的木块分别做了如图所示的甲、乙、丙三个实验。

（1）将木块放在水平木板上，用弹簧测力计水平_______拉动木块，根据二力平衡知识可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数；
（2）甲、乙两个实验说明滑动摩擦力的大小与________有关；________两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关；
（3）小明认为滑动摩擦力的大小可能跟接触面的面积有关，于是他在上述用实验的基础上，将木块沿竖直方向切成两部分继续进行实验，这种做法是________（选填“正确”或“错误”），理由________；
（4）同学们在老师的指导下对实验装置进行改进，用如图丁所示的方式测量滑动摩擦力发现效果更好．图丁实验中_______（选填“一定”或“不一定”）要匀速拉动长木板。
【答案】 ①. 匀速 ②. 压力的大小 ③. 甲丙 ④. 错误 ⑤. 没有控制压力大小相同 ⑥. 不一定
【解析】
【详解】（1）[1]将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做匀速直线运动，物体在水平方向上受到平衡力的作用，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数。
（2）[2][3]甲、乙两个实验，接触面粗糙程度相同，压力不同，测力计示数不同，说明滑动摩擦力的大小与压力有关；研究滑动摩擦力的大小与接触面粗糙程度有关，要控制压力大小相同，接触面的粗糙程度不同，甲、丙两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关。
（3）[4][5]研究滑动摩擦力的大小可能跟接触面的面积有关，要控制压力和接触面粗糙程度相同，将木块沿竖直方向切成两部分继续进行实验，压力大小改变了，这种做法是错误的，理由是没有控制压力大小相同。
（4）[6]图丁中，木块相对于地面处于静止状态，受到摩擦力与测力计的拉力为一对平衡力，故用如图丁的方式测量滑动摩擦力时不一定要匀速拉动长木板。
18. 如图所示，小华利用甲、乙、丙三套完全相同的装置，完成下面实验，已知：c水=4.2×103J/（kg•℃）。
（1）为了比较水和煤油的吸热本领的大小，他应选择 ___________（选填“甲、乙”、“甲、丙”或“乙、丙”）两套装置。实验应控制水和煤油的初温相同、___________相同；
（2）小明通过比较 ___________（选填“加热时间”、“温度计上升的示数”）来比较水和煤油吸收热量的多少；
（3）经过实验得出了水和煤油温度随时间变化的图象如图丁所示，则图线 ___________（选填“a”或“b”）对应液体的吸热能力强；
（4）如图丁所示，加热3min时，煤油的温度为 ___________℃；若不计实验过程中的热量损失，则煤油的比热容为 ___________J/（kg•℃）；
（5）下列示例中与比热容无关的是 ___________（填字母）。
A．城市建造人工湖来改善气候
B．空调房间里放盐水可以增加湿度
C．用冷水冷却发动机
【答案】 ①. 甲、丙 ②. 质量 ③. 加热时间 ④. a ⑤. 30 ⑥. 2.1×103 ⑦. B
【解析】
【详解】（1）[1][2]为了比较水和煤油的吸热本领的大小，应选用相同的燃料加热（即相同的热源），目的是在相同的时间内两种物质吸收的热量相同，故选择甲、丙两套装置； 实验时应控制水和煤油初温和质量相同。
（2）[3]相同的热源，在相同的时间内放出相同的热量，物体也能吸收相同的热量，根据转换法，通过比较加热时间来比较水和煤油吸收热量的多少。
（3）[4]由图丁可知，升高的温度均为20℃时（从10℃加热到30℃），a需要的加热时间（6min）大于b需要的加热时间 （3min），故则图线a为水的图像，a对应液体的吸热能力强。
（4）[5][6]由图丁可知加热3min时煤油的温度30℃； 由图丁可知，水和煤油变化的温度均为20℃时，Q水=2Q油，即
解得煤油的比热容为
（5）[7]A．城市建造人工湖来改善气候，因水的比热容大，当环境温度发生改变时，水的温度变化不明显，从而调节周围环境的温度，与比热容有关，故A不符合题意；
B．空调房间里放盐水可以增加湿度，是通过蒸发增加湿度的，与比热容无关，故B符合题意；
C．用冷水冷却发动机，因水的比热容大，降低相同的温度吸收的热量多，与比热容有关，故C不符合题意。
故选B。
五、计算题（本大题共2小题，第19题6分，第20题7分，共13分）
19. 如图所示的电路中，电源电压不变，R1＝20Ω。闭合开关S，电流表的示数为1.5A，再闭合开关S1，电流表的示数变为2.1A。求：
（1）电源电压；
（2）通过R2的电流；
（3）R2的阻值。
【答案】（1）30V （2）0.6A
（3）50Ω
【解析】
【小问1详解】
只闭合开关S时，电路中只有R1，电源电压为
【小问2详解】
再闭合开关S1，R1与R2并联，电流表测干路电流，根据并联电路中电流规律，可得通过R2的电流为
小问3详解】
R2的阻值为
20. 为了倡导低碳生活，太阳能热水器被广泛应用于现代生活。
下表提供的是一装满水的太阳能热水器在太阳照射下的相关信息：
求：
（1）热水器中的水吸收的热量是多少？
（2）热水器的效率；
（3）若这些太阳能由燃烧燃气提供，至少需要多少m3燃气（燃气的热值是4.2×107J/m3）
【答案】（1）8.4×106J （2）40% （3）0.5m3
【解析】
【详解】解：(1)热水器中的水水吸收的热量
Q吸=cmt=4.2J/(kg100kg8.4×106J
(2)接收的太阳能为
Q=5×4.2×106J=2.1×107J
所以热水器的效率为
==40%
(3)需要燃气的体积为
V===0.5m3
答：(1)热水器中的水吸收的热量是8.4×106J；
(2)热水器的效率是40；
(3)若这些太阳能由燃烧燃气提供，至少需要0.5m3燃气。
六、综合能力题（本大题共2小题，第21小题7分，第22小题10分，第22小题5分，共18分）
21. 小明收藏了一个物品“铜核桃”，他想要知道“铜核桃”是否真的是由铜制成，于是他找来了天平、量筒等器材，进行了如图所示实验：
（1）使用托盘天平进行测量时，应将托盘天平放置在______上，先将标尺上游码移到零刻度线处，再调节______，使天平平衡；
（2）利用调节好的天平测得物体的质量，如图1所示，为______g；小明用细线拴住物体并将它浸没在盛水的量筒中，量筒的示数如图2所示，则该物体的密度为______；（忽略细线对实验的影响）
（3）小明根据已知的质量，又想到一种方法测量密度，操作如图3所示，步骤如下：
①用电子秤测出大碗的质量，读数为；
②将装满水的小碗放入大碗中，轻轻放入铜核桃使之完全浸没；
③取出小碗与铜核桃，且无水溢出，用电子秤测出此时大碗的质量，读数为，计算得出铜核桃的密度______（用、、与表示）。利用此方法测得铜核桃的平均密度______（选填“偏大”、“准确”或“偏小”）。
【答案】（1） ①. 水平桌面 ②. 平衡螺母
（2） ①. 144.6 ②.
（3） ①. ②. 偏大
【解析】
【小问1详解】
[1][2]托盘天平使用时，放置在水平工作台上，先将标尺上游码移到零刻度线处，再通过调节平衡螺母，使天平平衡。
【小问2详解】
[1]由图1得，物体的质量为
[2]由图2得，量筒的分度值为2mL，物体的质量为
该物体的密度为
【小问3详解】
[1]依题意得，铜核桃排开的水的质量为
由得，铜核桃的体积为
铜核桃的密度
[2]由于取出小碗时，小碗外壁会带出部分水，导致测得的排开水的体积偏小，测得的物体的体积偏小，则测得铜核桃的平均密度偏大。
22. 如图所示是一款家用烟雾报警器及其简化原理图，烟雾报警器有一个外部光线无法进入的烟室，其中装有激光发射器和带有光敏电阻的电路，电路中电源电压不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如表格所示（其中E是表示光照强度的物理量，单位为cd）。当烟雾进入烟室后，激光被烟雾遮挡，使得射向光敏电阻的光照强度减小，当烟雾浓度大于或等于某一值，电路中电流小于或等于200mA，烟雾报警器报警。
（1）当进入烟室的烟雾浓度增大，射向光敏电阻的光照强度______（填“增大”或“减小”），光敏电阻阻值______（填“增大”或“减小”）；
（2）在一次测试中，当把光照强度调为5cd时，测试电压表示数为8V；当把光照强度降为3cd时，测试电压表示数为9V。求电源电压是多少______？
（3）由于长时间工作，导致电源电压降低了1V，烟雾报警器在烟雾浓度较小时误报警。在不更换此电源的情况下，要使报警器在原烟雾浓度范围内正常报警，可以通过______（填“增大”或“减小”）R0的阻值来实现。求更换后的R0阻值与原R0阻值相比，变化了多少______？
【答案】 ①. 减小 ②. 增大 ③. 12V ④. 减小 ⑤. 5Ω
【解析】
【详解】（1）[1][2]当烟雾浓度增大时，光敏电阻R受到的光照变弱，光照强度减小，由表可知，光敏电阻阻值变大。
（2）[3]由表格读出光照强度为5cd和3cd时的光敏电阻R的阻值分别为20Ω、30Ω，图示电路是R与R0的串联电路，电压表测量光敏电阻R两端的电压；则根据串联电路的特点和欧姆定律可得电源电压分别为
①
②
解①②可得
U＝12V
R0＝10Ω
（3）[4]图示电路是R与R0的串联电路，电源电压降低，而报警时电路中的电流I不变，根据
可知，可以采取的方法是减小R0阻值。
[5]根据题意，报警仪表开始报警时电路中的电流为
根据和电阻的串联特点可得开始报警时光敏电阻为
对照表中数据知
通过上面计算可知正常报警时光敏电阻的阻值R＝50Ω，当电源电压降了为1V时，
电源电压为
正常报警时电路需满足
即
解得，更换后的R0阻值与原R0阻值相比，变化量为
23. 阅读短文，回答问题。
无链条电动自行车
无链条电动自行车，整体外形时尚，没有了链条，外观变得与普通自行车或电动车有些不同，如图所示。无链条电动自行车被称为“没有链条的混合动力电动自行车”。它结合了电子动力和人体动力，此车既可以通过给锂电池充电获得能量，也可以通过骑行者踩脚踏板获得能量。骑行者踩脚踏板的动能，可通过车上的发电机转化为电能，存储在自行车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进。因此能使骑行者骑得更省力，同时也能减少对环境的污染。如图所示这款无链条电动自行车，其锂电池容量为、电压为。与链条车相比，这种新型自行车具备许多优点。比如：省力、耐用、安全、灵便、干净卫生、结构简单、修理方便，骑行也无须大修。因此，无链条电动自行车是城市中一种理想的交通工具。
（1）无链条电动自行车可将骑行者踩脚踏板所产生的动能通过___________（选填“电动机”或“发电机”）转化为电能，然后电能又转化为___________能存储在车子的锂电池内，之后再通过___________（选填“电动机”或“发电机”）驱动后轮再次转化成动能，驱动车子前进。
（2）无链条电动自行车的车把龙头是___________（选填“省力”、“费力”或“等臂”）杠杆；骑行者向下踩脚踏板时，连接脚踏板的曲柄在___________（选填“水平位置”、“竖直位置”或“与水平方向成45°”）最省力。
（3）如图所示这款车的锂电池最多所储存的电能约为___________J。
（4）如图所示这款车，若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶；若骑行者踩脚踏板辅助锂电池给车提供能量，这种“混合动力驱动”可使车连续行驶。则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为___________。
【答案】 ①. 发电机 ②. 化学 ③. 电动机 ④. 省力 ⑤. 水平位置 ⑥. ⑦. 3∶4
【解析】
【详解】（1）[1][2][3]由题意可得，无链条电动自行车是将动能通过发电机转化为电能，然后对锂电池充电，将电能转化为锂电池的化学能储存起来，使用的时候再通过电动机将锂电池的化学能转化为动能，从而驱动自行车前行。
（2）[4][5]无链条电动自行车的车把龙头动力臂大于阻力臂，属于省力杠杆；而骑行者踩脚踏板时，连接脚踏板的曲柄可以看成一个杠杆，阻力和阻力臂一定，由杠杆平衡条件可知，当在水平位置时，动力臂最长，最省力。
（3）[6]由可得
（4）[7]由题意可得，电力驱动时锂电池提供的能量为
W1=Fs1=F×2×104m
混合动力时消耗的能量为
W2=Fs2=F×3.5×104m
则人力提供的能量为
W3=W2-W1=Fs2-Fs1=F×3.5×104m-F×2×104m=F×1.5×104m
则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为
太阳照射时间/h
每小时平均接收的太阳能/J
热水器最大水容量/kg
5
4．2×106
100
水升高的温度/℃
水的比热容/[J/（kg•℃）]
水的密度/（kg/m3）
20
4．2×103
1．0×103
光照强度E/cd
1
2
3
4
5
6
光敏电阻R/Ω
80
50
30
24
20
18
