广东省梅州市兴宁市宋声学校上学期人教版九年级物理期中测试卷（解析版）-A4

这是一份广东省梅州市兴宁市宋声学校上学期人教版九年级物理期中测试卷（解析版）-A4，共18页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

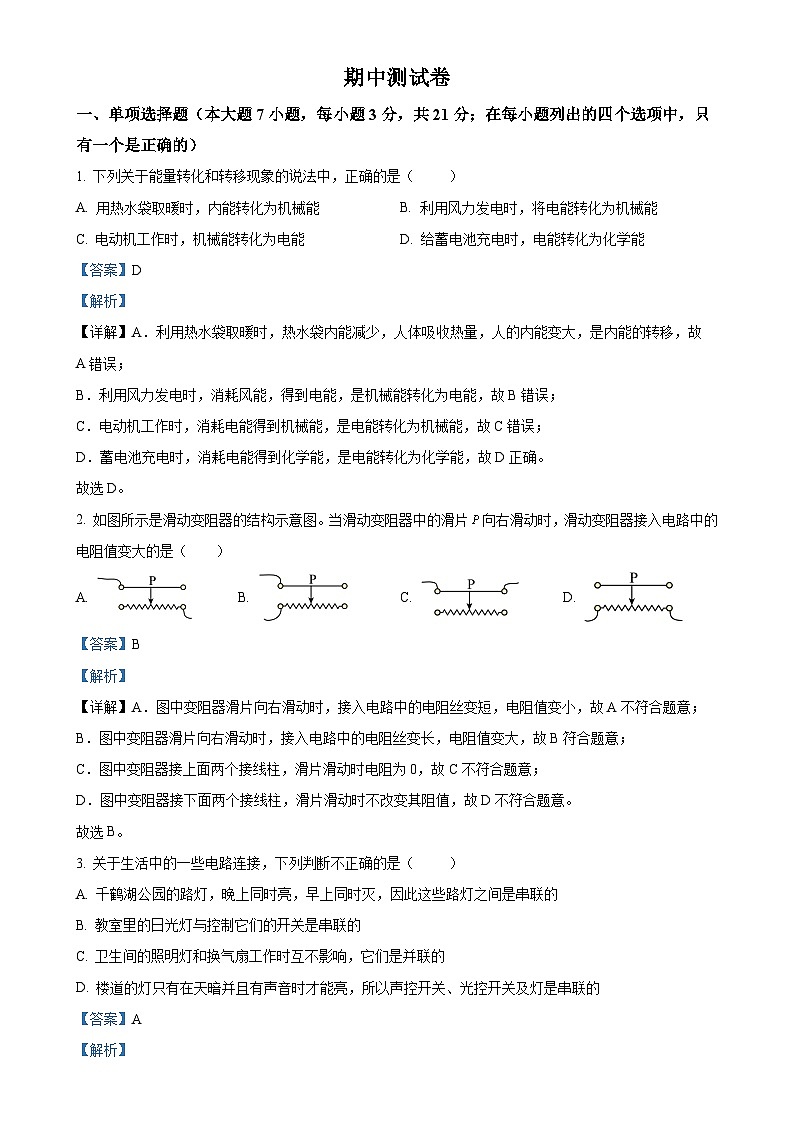

1. 下列关于能量转化和转移现象的说法中，正确的是（ ）
A. 用热水袋取暖时，内能转化为机械能B. 利用风力发电时，将电能转化为机械能
C. 电动机工作时，机械能转化为电能D. 给蓄电池充电时，电能转化为化学能
【答案】D
【解析】
【详解】A．利用热水袋取暖时，热水袋内能减少，人体吸收热量，人的内能变大，是内能的转移，故A错误；
B．利用风力发电时，消耗风能，得到电能，是机械能转化为电能，故B错误；
C．电动机工作时，消耗电能得到机械能，是电能转化为机械能，故C错误；
D．蓄电池充电时，消耗电能得到化学能，是电能转化为化学能，故D正确。
故选D。
2. 如图所示是滑动变阻器的结构示意图。当滑动变阻器中的滑片向右滑动时，滑动变阻器接入电路中的电阻值变大的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】A．图中变阻器滑片向右滑动时，接入电路中的电阻丝变短，电阻值变小，故A不符合题意；
B．图中变阻器滑片向右滑动时，接入电路中的电阻丝变长，电阻值变大，故B符合题意；
C．图中变阻器接上面两个接线柱，滑片滑动时电阻为0，故C不符合题意；
D．图中变阻器接下面两个接线柱，滑片滑动时不改变其阻值，故D不符合题意。
故选B。
3. 关于生活中的一些电路连接，下列判断不正确的是（ ）
A. 千鹤湖公园的路灯，晚上同时亮，早上同时灭，因此这些路灯之间是串联的
B. 教室里的日光灯与控制它们的开关是串联的
C. 卫生间的照明灯和换气扇工作时互不影响，它们是并联的
D. 楼道的灯只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
【答案】A
【解析】

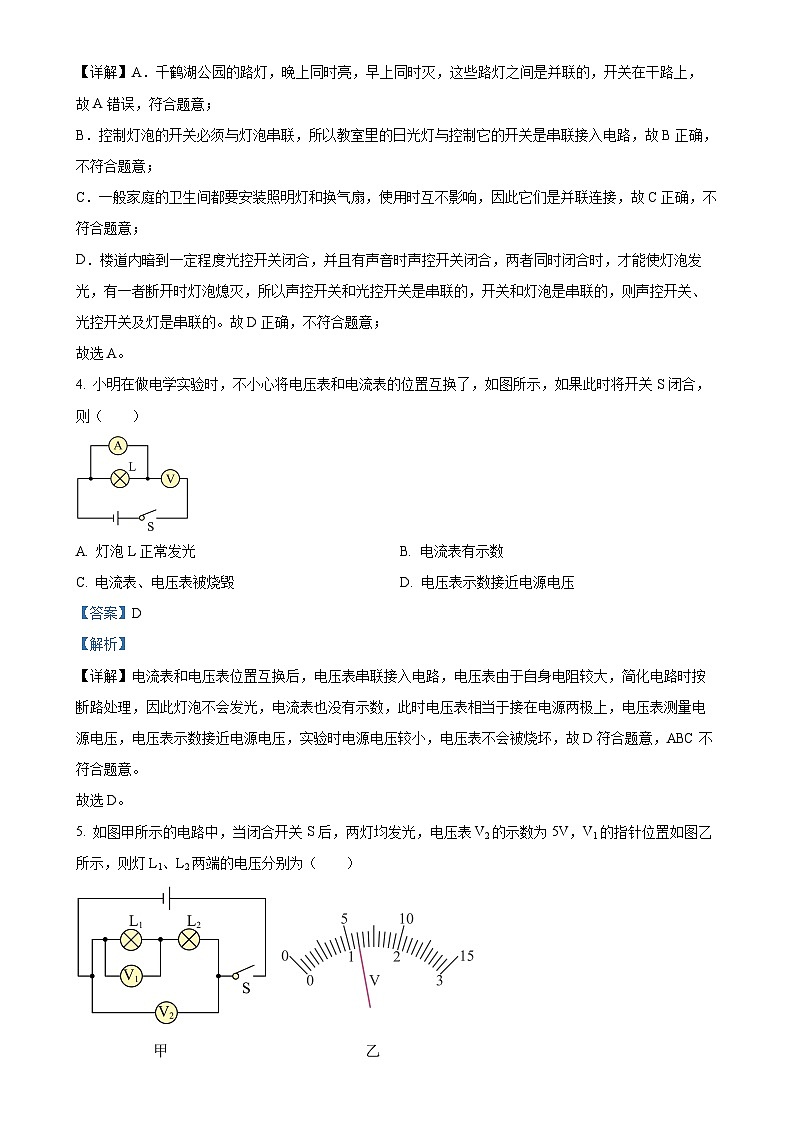

【详解】A．千鹤湖公园的路灯，晚上同时亮，早上同时灭，这些路灯之间是并联的，开关在干路上，故A错误，符合题意；
B．控制灯泡的开关必须与灯泡串联，所以教室里的日光灯与控制它的开关是串联接入电路，故B正确，不符合题意；
C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，因此它们是并联连接，故C正确，不符合题意；
D．楼道内暗到一定程度光控开关闭合，并且有声音时声控开关闭合，两者同时闭合时，才能使灯泡发光，有一者断开时灯泡熄灭，所以声控开关和光控开关是串联的，开关和灯泡是串联的，则声控开关、光控开关及灯是串联的。故D正确，不符合题意；
故选A。
4. 小明在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关S闭合，则（ ）
A. 灯泡L正常发光B. 电流表有示数
C. 电流表、电压表被烧毁D. 电压表示数接近电源电压
【答案】D
【解析】
【详解】电流表和电压表位置互换后，电压表串联接入电路，电压表由于自身电阻较大，简化电路时按断路处理，因此灯泡不会发光，电流表也没有示数，此时电压表相当于接在电源两极上，电压表测量电源电压，电压表示数接近电源电压，实验时电源电压较小，电压表不会被烧坏，故D符合题意，ABC不符合题意。
故选D。

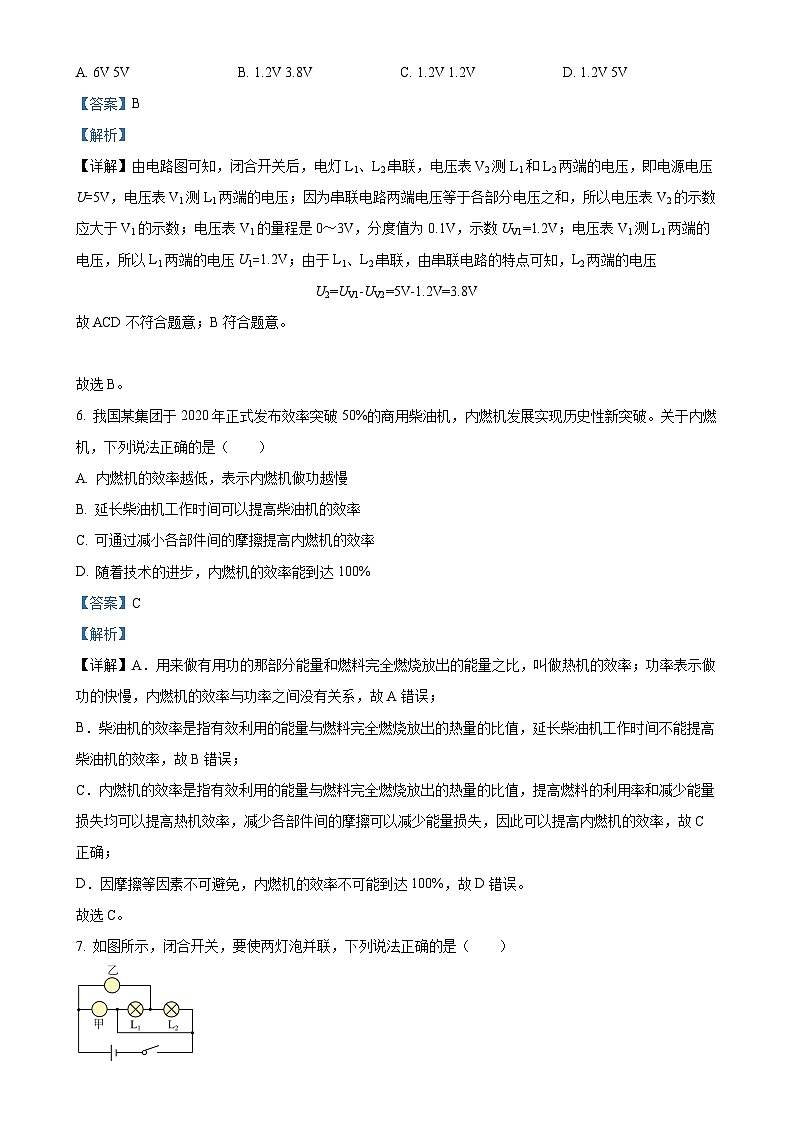

5. 如图甲所示的电路中，当闭合开关S后，两灯均发光，电压表V2的示数为5V，V1的指针位置如图乙所示，则灯L1、L2两端的电压分别为（ ）

A. 6V 5VB. 1.2V 3.8VC. 1.2V 1.2VD. 1.2V 5V
【答案】B
【解析】
【详解】由电路图可知，闭合开关后，电灯L1、L2串联，电压表V2测L1和L2两端的电压，即电源电压U=5V，电压表V1测L1两端的电压；因为串联电路两端电压等于各部分电压之和，所以电压表V2的示数应大于V1的示数；电压表V1的量程是0～3V，分度值为0.1V，示数UV1=1.2V；电压表V1测L1两端的电压，所以L1两端的电压U1=1.2V；由于L1、L2串联，由串联电路的特点可知，L2两端的电压
U2=UV1-UV2=5V-1.2V=3.8V
故ACD不符合题意；B符合题意。
故选B。
6. 我国某集团于2020年正式发布效率突破50%的商用柴油机，内燃机发展实现历史性新突破。关于内燃机，下列说法正确的是（ ）
A. 内燃机的效率越低，表示内燃机做功越慢
B. 延长柴油机工作时间可以提高柴油机的效率
C. 可通过减小各部件间的摩擦提高内燃机的效率
D. 随着技术的进步，内燃机的效率能到达100%
【答案】C
【解析】
【详解】A．用来做有用功的那部分能量和燃料完全燃烧放出的能量之比，叫做热机的效率；功率表示做功的快慢，内燃机的效率与功率之间没有关系，故A错误；
B．柴油机的效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，延长柴油机工作时间不能提高柴油机的效率，故B错误；
C．内燃机的效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，提高燃料的利用率和减少能量损失均可以提高热机效率，减少各部件间的摩擦可以减少能量损失，因此可以提高内燃机的效率，故C正确；
D．因摩擦等因素不可避免，内燃机的效率不可能到达100%，故D错误。
故选C。
7. 如图所示，闭合开关，要使两灯泡并联，下列说法正确的是（ ）
A. 甲是电流表，乙是电压表B. 甲是电压表，乙是电流表
C. 甲、乙都是电流表D. 甲、乙都是电压表
【答案】B
【解析】
【详解】A．如果甲是电流表，乙是电压表，电源短路，电流表被烧坏，故A错误；
B．如果甲是电压表，乙是电流表，两灯并联，电流表测通过灯L1和灯L2电流，即测量干路电流；电压表测电源电压，故B正确；
C．如果甲、乙都是电流表，电源短路，电流表被烧坏，故C错误；
D．如果甲、乙都是电压表，电路是断路，故D错误。
故选B。
二、填空题(本大题7小题，每空1分，共21分)
8. 在实验室，揭开酒精灯盖子，酒精气味便“飘进”我们的鼻子，这是发生了________现象；50mL 酒精和50mL水混合后，其总体积小于100mL，说明分子间存在________；相同质量的酒精和煤油完全燃烧放出的热量不同，原因是它们的________（选填“热值”或“比热容”）不同。
【答案】 ①. 扩散 ②. 间隙 ③. 热值
【解析】
【详解】[1]酒精气味便“飘进”我们的鼻子，这是发生了扩散现象，说明酒精分子在不停地做无规则运动。
[2]由于分子之间有间隙，所以水和酒精混合时，它们的分子会互相进入对方的空隙中，使总体积变小。
[3]由Q放=mq可知，相同质量的酒精和煤油完全燃烧放出的热量不同的原因是它们的热值不同。
9. 如图所示，这是某中学九年级物理社团自制的夜晚照明设备，其中连接起来的水果在电路中相当于________（选填“用电器”或“电源”）；发光二极管是采用________（选填“超导”、“半导体”或“纳米”）材料制成的，发光二极管具有________性。
【答案】 ①. 电源 ②. 半导体 ③. 单向导电
【解析】
【详解】[1]由图得，水果在电路中提供电压，相当于电源。
[2][3]制造发光二极管的主要材料是半导体材料，发光二极管具有单向导电性。
10. 如图甲所示的灭蚊拍具有灭蚊和照明功能，其工作原理如图乙所示。当闭合开关________时，灭蚊拍只起到灭蚊的作用；当闭合开关________时，灭蚊拍同时起到灭蚊和照明的作用；当灭蚊网和照明灯同时工作时，若照明灯突然断路，则通过灭蚊网的电流________（选填“变大”“变小”或“不变”）。
【答案】 ①. S1 ②. S1、S2 ③. 不变
【解析】
【详解】[1]由图乙所示电路图可知，电流的路径有两条，所以灭蚊网和照明灯的连接方式是并联；当闭合开关S1时，只有灭蚊网接入电路，只有灭蚊网通电起到灭蚊作用。
[2]当开关S1与S2同时闭合时，灭蚊网与 灯同时接入电路，灭蚊网与灯都通电同时起到灭蚊和照明作用。
[3]当灭蚊网和照明灯同时工作时，若照明灯突然发生断路，由于并联电路互不影响，则通过灭蚊网的电流不变。
11. 如图所示是小朋友玩摔炮的情景。摔炮与地面发生碰撞时，通过 __________的方式使它的内能增大，导致火药爆炸。爆炸时火药的 __________能转化为其他形式的能量，爆炸过程 __________（选填“遵循”或“不遵循”）能量守恒定律。

【答案】 ①. 做功 ②. 化学 ③. 遵循
【解析】
【详解】[1]鞭炮与地面发生碰撞时，对鞭炮做功，内能增加，温度升高，导致火药爆炸。
[2]爆炸时火药的化学能转化为其他形式的能量。
[3]爆炸过程遵循能量守恒定律。
12. 图是小明自制的简易调光灯，闭合开关，回形针向左移动的过程中灯泡亮度应该_____（选填“变亮”、“变暗”或“不变”），但小明发现灯泡亮度变化不明显，他应该调换更_____（选填“粗”或“细”）的铅笔芯来做实验，接着加热铅笔芯，发现灯泡亮度逐渐变亮，这一现象说明，温度越高，铅笔芯的电阻越_____（选填“大”或“小”）。
【答案】 ①. 变亮 ②. 细 ③. 小
【解析】
【详解】[1]闭合开关，回形针向左移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，根据欧姆定律可知，电流变大，灯泡变亮。
[2]小明发现回形针在移动的过程中灯泡亮度变化不明显，说明电流的变化比较小，根据可知，即铅笔芯电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。
[3]加热铅笔芯，会发现灯泡逐渐亮起来（即电流增大，铅笔芯的电阻减小）；这一现象说明铅笔芯的电阻随温度升高而减小。
13. 如图所示，这是小明家新买的一款电取暖器，该电取暖器使用水作为传热物质，主要是因为水的_______较大；把质量为2kg、温度为20℃的水加热到70℃水吸收的热量为________J；若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要完全燃烧_______kg的焦炭。[q焦=3×107J/kg，c水=4.2×103J/（kg·℃）]
【答案】 ①. 比热容 ②. 4.2×105 ③. 0.07
【解析】
【详解】[1]水的比热容较大，质量相同的水与其它物质相比，升高相同的温度，水吸收的热量多，所以该电取暖器使用水作为传热物质。
[2]水吸收的热量
Q吸=c水m水（t-t0）=4.2×103J/（kg•℃）×2kg×（70℃-20℃）=4.2×105J
[3]由题知，水吸收的热量
Q吸=Q放×20%
焦炭完全燃烧放出的热量
由Q放=mq可知，需要完全燃烧焦炭的质量
14. 如甲图电路，开关闭合后，电流表的指针偏转如乙图所示，则通过L1的电流为______A，通过L2的电流为______A，接下来小明将L1换成L3，电路其它都未改变，闭合开关后，发现两电流表的指针偏转角度相同，则通过L3的电流为______A。
【答案】 ①. 0.3 ②. 0.9 ③. 0.225
【解析】
【详解】[1][2]由电路图知道，两灯并联，电流表A测的是干路电流，电流表A1测的是L 1所在支路的电流，由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A选用的应该是大量程（0～3A），分度值为0.1A，所以电流表的示数为
I总=1.2A
即干路电流为1.2A；电流表A1选用的是小量程（0～0.6A），分度值是0.02A，所以电流表的示数为
IA1=0.3A
即通过灯L1的电流为0.3A；由并联电路电流的规律知道，通过灯L2的电流大小为
I2=I总-I A1=1.2A-0.3A=0.9A
[3]电流表A的示数应大于电流表A1的示数，将L1换成L3，电路其它都未改变，闭合开关后，发现电流表的指针偏转角度相同，且电流表大量程是小量程的4倍，故根据两电流表的指针偏转角度相同知道
又因为
I=I2+I3
通过L3的电流
I3=5I3-0.9A
解得I3=0.225A。
三、作图题（共7分）
15.
（1）根据如图甲所示的实物电路图，在如图乙所示的虚线框内画出正确的电路图。
（2）请将如图所示的电路图连接完整。要求：闭合开关，向左移动滑动变阻器的滑片时，小灯泡变亮，电压表测量小灯泡L两端的电压，导线不要交叉。
【答案】（1） （2）
【解析】
【小问1详解】
由实物图知，两灯并联，电流表和灯L1串联，开关S2在L2支路上，开关S1在干路上，由此画出电路图如图所示：
【小问2详解】
电压表测小灯泡电压，则电压表应和灯泡并联，图中只需将灯泡的左接线柱与电压表的负接线柱相连；当向左端移动滑动变阻器的滑片时，小灯泡变亮，说明变阻器与灯泡串联，且电路中的电流变大，则滑动变阻器接入电路的阻值减小，所以滑动变阻器的左下方接线柱必须接入电路中，如下图所示：
16. 如图是一款单轮电动平衡车，它的内部电路由电源、电动机、电源开关S1和压力开关S2组成。当手动闭合S1时，指示灯亮起，电动机不工作，此时骑行者再站立于平衡车踏板上后S2会闭合，电动机才能正常启动；如果不闭合S1而直接站在踏板上，电动机和指示灯都不工作。请根据上述信息在框内设计一个符合要求的电路。
【答案】
【解析】
【详解】由题意可知，当手动闭合S1时，指示灯亮起；骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，说明电动机和指示灯可以独立工作、互不影响即为并联；如果不闭合S1而直接站在踏板上，电动机和指示灯都不工作，这说明S1控制干路，开关S2控制电动机，如下图所示
四、实验题（本大题3小题，第16小题6分，第17小题7分，第18小题7分，共20分）
17. 按要求完成填空。
（1）如图甲所示，用一个带正电的物体去接触不带电的验电器的金属球时，金属球也带上正电，这是因为带正电的物体和验电器的金属球之间发生了_______（选填“正电荷”或“电子”）的转移，同时金属箔张开，其原因是________。
（2）如图乙所示，红墨水同时滴入热水和冷水后出现了不同的情形，该现象说明温度越高，分子的无规则运动越_________。
（3）如图丙所示，A、B、C三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。比较不同液体的比热容，可以选择_______两图进行实验；比较不同燃料的热值，应选择_______两图进行实验，实验时通过观察_______比较两种燃料的热值大小。
【答案】（1） ①. 电子 ②. 同种电荷相互排斥 （2）剧烈
（3） ①. A、C ②. A、B ③. 温度计升高示数
【解析】
【小问1详解】
[1]物体失去电子带正电，得到电子带负电。带正电的物体去接触不带电的验电器的金属球时，带负电的电子会从验电器转移到物体上，从而使验电器失去电子带正电。因此带正电的物体和验电器的金属球之间发生了电子的转移。
[2]验电器的验电原理是：同种电荷相互排斥，金属箔带同种电荷时会相互排斥从而张开。
【小问2详解】
温度越高，分子热运动越剧烈，扩散越快；温度越低，分子热运动越缓慢，扩散越慢。热水中红墨水扩散快说明了温度越高，分子的无规则运动越剧烈。
【小问3详解】
[1]根据控制变量法，比较不同液体的比热容，要控制燃料相同，烧杯中的液体不同，应该选择A、C两图进行试验。
[2][3]比较不同燃料的热值，要加热同种液体，保持液体质量和初温相同，燃烧质量相同的燃料，通过比较温度计升高的示数来判断两种燃料的热值大小，应该选择A、B两图进行试验。
18. 小明同学在“探究串联电路中电压的规律”的实验中，设计了如图甲所示的电路。
（1）小明连接电路时发现当最后一根导线接好时灯泡就发光，原因是_______。
（2）闭合开关，发现电压表指针的偏转情况如图乙所示，原因是________。接线正确后小明发现电压表的指针偏转如图丙所示，则灯泡L1两端的电压为_______V。
（3）在测量灯泡L1两端的电压时，闭合开关，发现灯泡L1不亮，灯泡L2亮，电压表的示数为零，原因是_______。
（4）小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路两端的总电压等于各用电器两端的电压之和。老师指出小明的操作是不合理的，原因是_______；请对小明的做法进行改进：_______；
小明同学根据改进的实验方案得出了正确的实验结论。实验结束后，他应先断开开关，拆除_______两端的导线后，再拆除其他导线并整理器材。
【答案】（1）在连接电路时没有断开开关
（2） ①. 电压表正负接线柱接反了 ②. 1.7
（3）L1短路 （4） ①. 只测出了一组实验数据，实验次数太少，结论具有偶然性 ②. 更换不同规格的灯泡重复实验 ③. 电源
【解析】
【小问1详解】
在连接电路时发现，刚接好最后一根导线，电压表指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
【小问2详解】
[1]闭合开关，发现电压表指针反偏是正负接线柱接反了。
[2]电压表选择的小量程，分度值为0.1V。则灯泡L1两端的电压为1.7V。
【小问3详解】
在测量灯泡L1两端的电压时，闭合开关，发现灯泡L1不亮，灯泡L2亮，说明没有断路，电压表的示数为零，原因是L1短路。
【小问4详解】
[1]由表格可知，只测出了一组实验数据，实验次数太少了，得出的实验结论具有偶然性和片面性。
[2]由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍结论，应改变灯泡的规格进行多次实验或改变电源电压进行多次实验。
[3]为了保护电路，实验结束后，应先断开开关拆除电源两端的导线。
19. 小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想：
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表格所示：
（1）如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：
小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小；
小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小；
小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表。
你赞同______（选填“小明”、“小红”或“小亮”）的观点。
（2）为了验证猜想二，可依次把M、N跟______（选填“A、B、C、D”）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小；
（3）依次把M、N跟电阻丝A、B两端连接，闭合开关，电流表的不数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟______的关系，其结论是______；
（4）小丽在探究同样课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想______（选填“一”、“二”或“三”）的实验验证；
（5）除转换法外，该实验主要用到的物理研究方法是______。
【答案】 ①. 小亮 ②. A、C ③. 导体的长度 ④. 当材料和横截面积相同时，导体越长电阻越大 ⑤. 三 ⑥. 控制变量法
【解析】
【详解】（1）[1]在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，同时灯泡可以保护电路，从而防止烧坏电流表，故小亮的观点正确。
（2）[2]要验证猜想二：导体的电阻可能与导体的横截面积有关，应控制导体的材料、长度均相同而横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验。
（3）[3][4]A、B两根电阻丝材料相同、横截面积相同，长度不同，可以探究导体的电阻与导体的长度的关系；分别将A和B两电阻丝接入电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当材料和横截面积相同时，导体越长电阻越大。
（4）[5]要探究电阻大小与导体材料的关系时，需保证电阻丝的长度、横截面积相同，材料不同，小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路不能完成对猜想三的实验验证。
（5）[6]影响电阻的因素有多个，在实验中，采用的是控制变量法，所以该实验主要用到的物理研究方法是控制变量法和转换法。
五、计算题（本大题2小题，第19小题6分，第20小题7分，共13分）
20. 某地区在冬季利用地热能为用户取暖。某县内有一口自喷状态的地热井，出水温度为 92°C，每小时出水量为 150m3。问： [ρ水=1×103 kg/m3，c水=4.2×103 J/(kg⋅°C)， 天然气的热值为 4×107J/m3]
（1）每小时流出的地热水温度降低到 52°C时，放出的热量是多少?
（2）如果这些热量由天然气蒸汽锅炉提供，且天然气蒸汽锅炉的热效率为90%，则天然气完全燃烧放出的热量为多少?
（3）需完全燃烧天然气的体积为多少?
【答案】（1）2.52×1010J
（2）2.8×1010J
（3）700m3
【解析】
【小问1详解】
已知出水流量为150m3/h，由得，每小时流出的水的质量为
每小时流出的水放出的热量为
【小问2详解】
这些热量如果用天然气蒸汽锅炉供热，则天然气需要放出的热量为
【小问3详解】
由得天然气的体积为
21. 如图所示的电路中，当开关 S1、S2断开，开关S、S3闭合时，电流表的示数为0.2A，电源电压为6 V。
（1）当开关S1、 S2断开，开关S、S3闭合时，通过定值电阻 R1的电流为多少?
（2）当开关 S2 、S3断开，开关S、S1闭合时，定值电阻 R1两端的电压为2.5V，此时定值电阻R2两端的电压为多少?
（3）当开关S1断开，开关S，S2，S3闭合时，电流表的示数为0.75 A，求通过定值电阻R2的电流及定值电阻 R1两端的电压。
【答案】（1）0.2A （2）3.5V （3）0.55A、6V
【解析】
【小问1详解】
当开关S1、 S2断开，开关S、S3闭合时，电路是定值电阻R1单独串联，电流表的示数是0.2A，根据串联电路中电流规律可知，通过定值电阻 R1的电流为0.2A。
【小问2详解】
当开关 S2 、S3断开，开关S、S1闭合时，电路是两定值电阻串联，定值电阻 R1两端的电压为2.5V，根据串联电路中电压规律可得定值电阻R2两端的电压为
【小问3详解】
当开关S1断开，开关S，S2，S3闭合时，电路是两定值电阻并联，由于并联电路中各用电器互不影响，则定值电阻R1的电流仍为0.2A，此时电流表测干路电流为0.75A，则定值电阻R2的电流为
根据并联电路中电压规律可知，定值电阻 R1两端的电压与电源电压相等为6V。
六、综合能力题（本大题3小题，第21小题6分，第22小题6分，第23小题6分，共18分）
22. 汽油机是汽车“心脏”（如图甲所示）。某物理小组的同学在社会实践活动中，通过实际调查和网上查询，绘制了某种型号汽车在额定功率下行驶时单位时间的能量流向图（如图乙所示），请你参与讨论有关问题。
（1）汽油燃烧时将_______能转化为内能，请你判断图甲中表示的是_______冲程。
（2）汽油发动机的一个工作循环中，机械能转化为内能是_______冲程，汽油发动机的冷却系统选用水来冷却是因为水的________大。
（3）当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率将________（选填“升高”、“不变”或“降低”）。
（4）若将机器转化有用功的能量与输入发动机的能量的比值定义为“能量转化效率”，由图乙中提供的数据可得，该汽车的能量转化效率为________（计算结果精确到0.1%）。
【答案】（1） ①. 化学 ②. 压缩
（2） ①. 压缩 ②. 比热容
（3）降低 （4）12.7%
【解析】
【小问1详解】
[1][2]汽油机中汽油燃烧时，通过化学反应将化学能转化内能，根据图甲可知根据图甲可知，进气门、排气门都关闭，活塞上行，汽缸容积变小，因此该冲程为压缩冲程。
【小问2详解】
[1][2]压缩冲程中，活塞压缩缸内气体，对气体做功，使缸内气体温度升高，内能增大，将机械能转化为内能；由于水的比热容较大，和相同质量的其它物质相比，吸收相同的热量升高的温度较小，所以用水来冷却发动机。
【小问3详解】
汽油在发动机内燃烧不充分时，在消耗相同的燃料时，转化的有用功将会减少，则发动机的热机效率会降低。
【小问4详解】
由图乙知，W有用=1×104J，W输入=7.9×104J，能量转化效率为
23. 雾霾天气的主要污染物是 PM2.5，PM2.5是大气中直径小于或等于2.5μm的颗粒悬浮物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体造成危害。某大学的科研队伍成功研制出PM2.5净化器，其原理如图所示。
（1）风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物很快会被金属网C吸引，这是因为_____________。颗粒物接触金属网C后会带上________（选填“正”或“负”）电荷。
（2）带电颗粒物很快又会离开金属网C，这是因为_____________。离开金属网C后，颗粒物很快又被带有正电荷的棉芯D牢牢粘住，这是因为___________。
（3）室外空气中的 PM2.5主要来自矿物燃料燃烧的排放。PM2.5在空中做无规则运动_______（选填“属于”或“不属于”）分子的无规则运动；提出一个能有效减小空气中PM2.5浓度的做法：_____________。
【答案】（1） ①. 带电物体能吸引吸引轻小物体 ②. 负
（2） ①. 同种电荷相互排斥 ②. 异种电荷相互吸引
（3） ①. 不属于 ②. 见解析
【解析】
【小问1详解】
[1]金属网C带负电，颗粒物很快会被金属网C吸引，这是因为带电物体能吸引吸引轻小物体。
[2]不带电的颗粒与带负电的金属网接触后，金属网的部分负电荷转移给颗粒物，颗粒带上负电。
【小问2详解】
[1][2]由于同种电荷相互排斥，使颗粒离开金属网C；由于异种电荷互相吸引，带负电的颗粒物又会被带有正电荷的棉芯D牢牢吸引。
【小问3详解】
[1]PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的运动。
[2]为有效减小PM2.5在空气中浓度，可严厉查处焚烧垃圾、秸秆，绿色出行，减少汽车尾气排放等。
24. 为减少碳排放，我国大力推行电动汽车。汽车上的很多元件都涉及物理知识，比如控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：
（1）如图所示，这是汽车变阻器上的旋钮滑片，制作旋钮滑片的材料应选用_______（选填“导体”或“绝缘体”）；汽车下坡时不能长时间踩刹车，否则刹车片可能会由于温度过高变软而失去制动作用，这种改变物体内能的方式属于________。
（2）图中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，变阻器接入电路的阻值减小，电流变大，电动机的转速加快，用笔画线代表导线将旋钮变阻器接入电路M、N间________。
（3）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为________，转向横杆相当于电路中的_________。
（4）为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”。当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光。下列电路图符合要求的是_________。
A. B.
C. D.
【答案】（1） ①. 导体 ②. 做功 （2）见详解
（3） ①. 并联 ②. 开关
（4）B
【解析】
【小问1详解】
[1]容易导电的物体叫导体，变阻器上旋钮滑片的材料应选用导体，这样才能使电路顺利接通。
[2]踩刹车使刹车片温度变高，这是由于克服摩擦做功将机械能转化为内能，是通过做功来改变物体的内能。
【小问2详解】
由题意知，驾驶员踩下“油门”，电路中变阻器阻值减小，则应把O、E接入电路，如图所示：
【小问3详解】
[1][2]汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，所以它们是并联的；司机拨动横杆，转向灯才会工作，横杆控制了电路的通断，所以这根杆子起到开关的作用。
【小问4详解】
由题意知，当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光；这说明指示灯与开关S并联，但整个电路不会出现短路，即电路中必须串联一个电阻保护电路，故B符合题意，ACD不符合题意。
UAB/V
UBC/V
UAC/V
1.7
1.3
3.0
编号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.25
1.0
B
镍铬合金
0.50
1.0
C
镍铬合金
0.25
2.0
D
锰铜合金
0.25
1.0
