广东省梅州市兴宁市实验学校、宁江中学上学期九年级期中考试物理试卷-A4

这是一份广东省梅州市兴宁市实验学校、宁江中学上学期九年级期中考试物理试卷-A4，共8页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

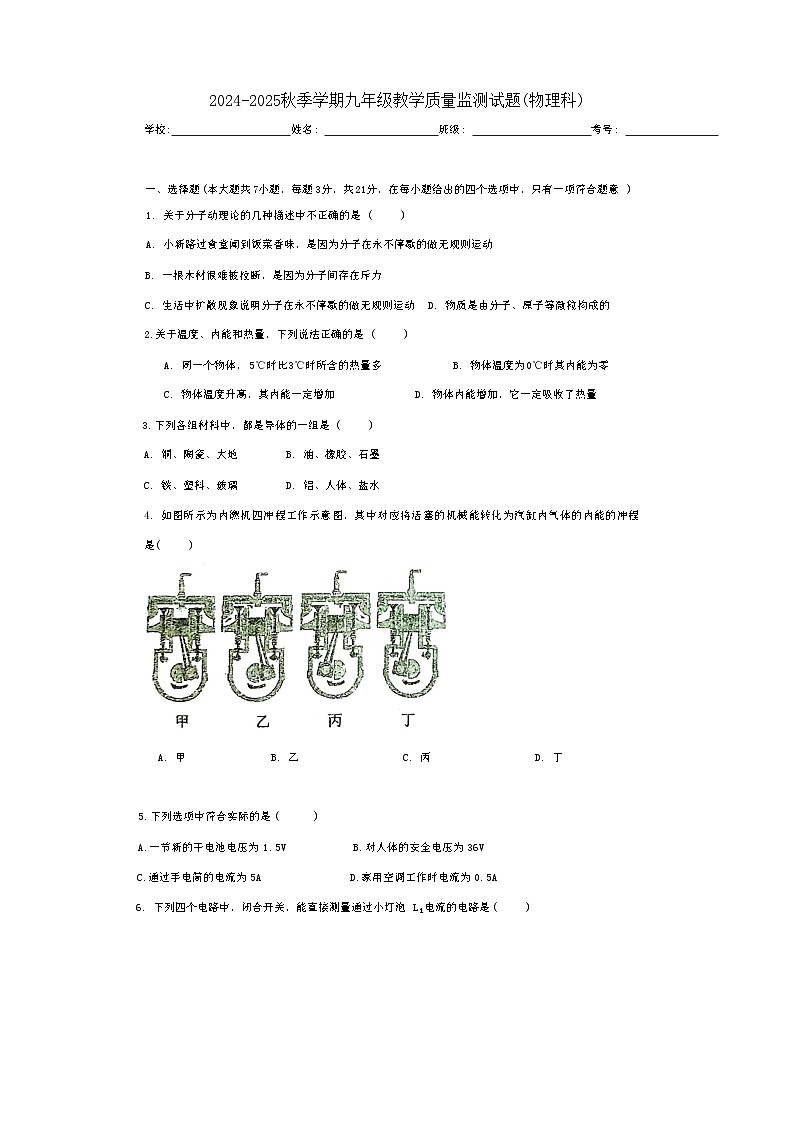

一、选择题(本大题共7小题，每题3分，共21分，在每小题给出的四个选项中，只有一项符合题意)
1. 关于分子动理论的几种描述中不正确的是( )
A. 小新路过食堂闻到饭菜香味，是因为分子在永不停歇的做无规则运动
B. 一根木材很难被拉断，是因为分子间存在斥力
C. 生活中扩散现象说明分子在永不停歇的做无规则运动 D. 物质是由分子、原子等微粒构成的
2.关于温度、内能和热量，下列说法正确的是( )
A. 同一个物体，5℃时比3℃时所含的热量多 B. 物体温度为0℃时其内能为零
C. 物体温度升高，其内能一定增加 D. 物体内能增加，它一定吸收了热量
3.下列各组材料中，都是导体的一组是( )
A. 铜、陶瓷、大地 B. 油、橡胶、石墨
C. 铁、塑料、玻璃 D. 铝、人体、盐水
4. 如图所示为内燃机四冲程工作示意图，其中对应将活塞的机械能转化为汽缸内气体的内能的冲程是( )
A. 甲 B. 乙 C. 丙 D. 丁
5.下列选项中符合实际的是( )
A.一节新的干电池电压为1.5V B.对人体的安全电压为36V
C.通过手电筒的电流为5A D.家用空调工作时电流为0.5A

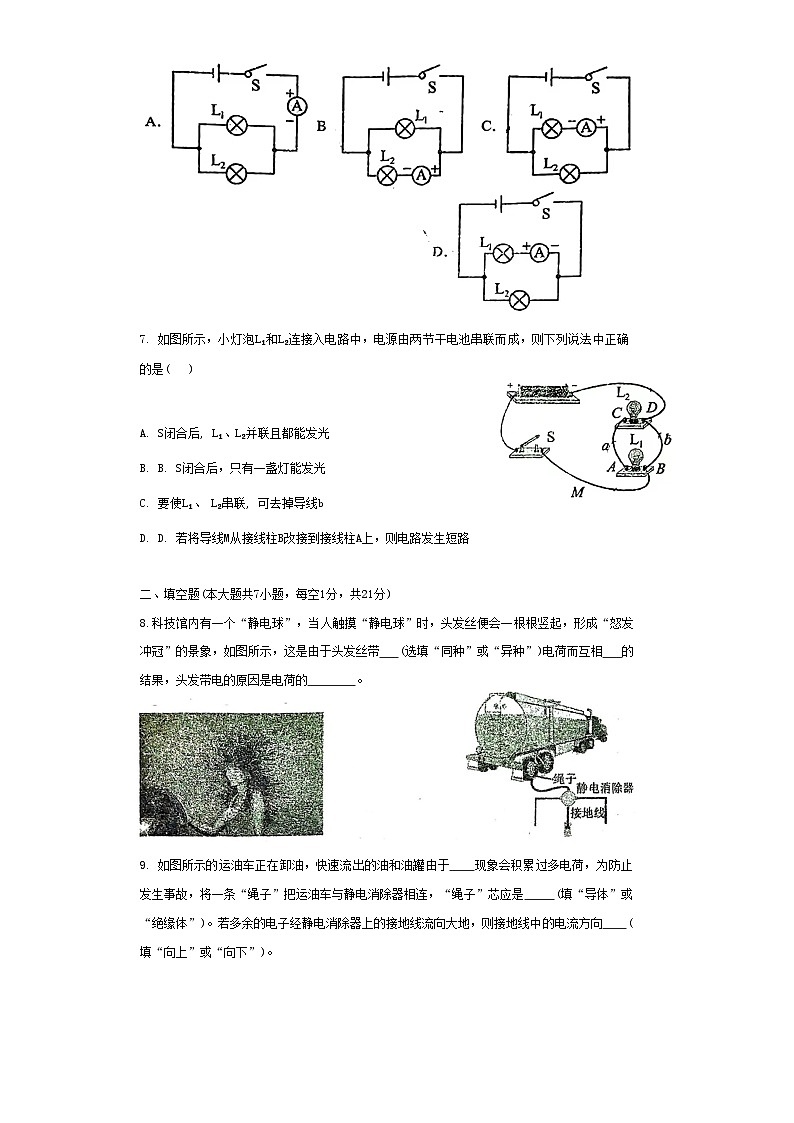

6. 下列四个电路中，闭合开关，能直接测量通过小灯泡L₁电流的电路是( )
7. 如图所示，小灯泡L₁和L₂连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是( )
A. S闭合后, L₁、L₂并联且都能发光
B. B. S闭合后，只有一盏灯能发光
C. 要使L₁、 L₂串联, 可去掉导线b
D. D. 若将导线M从接线柱B改接到接线柱A上，则电路发生短路
二、填空题(本大题共7小题，每空1分，共21分)
8.科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带 (选填“同种”或“异种”)电荷而互相 的结果，头发带电的原因是电荷的 。
9. 如图所示的运油车正在卸油，快速流出的油和油罐由于 现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 (填“导体”或“绝缘体”)。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 (填“向上”或“向下”)。

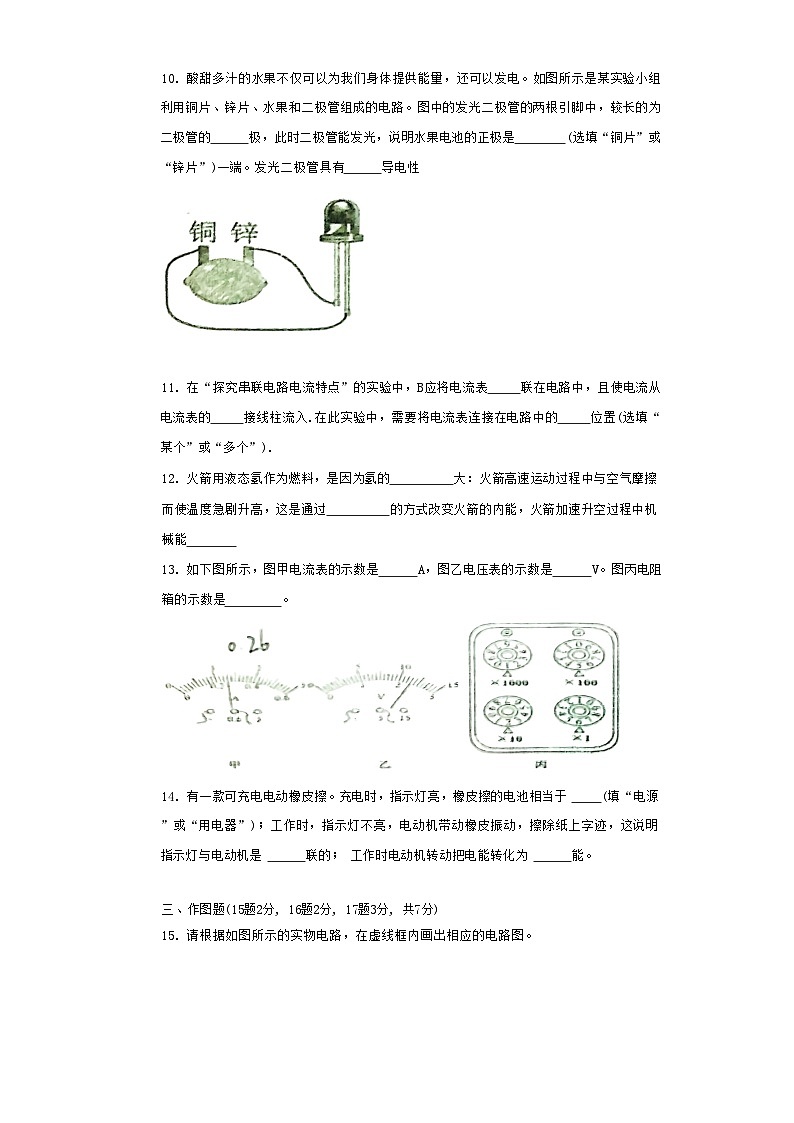

10. 酸甜多汁的水果不仅可以为我们身体提供能量，还可以发电。如图所示是某实验小组利用铜片、锌片、水果和二极管组成的电路。图中的发光二极管的两根引脚中，较长的为二极管的 极，此时二极管能发光，说明水果电池的正极是 (选填“铜片”或“锌片”)一端。发光二极管具有 导电性
11. 在“探究串联电路电流特点”的实验中，B应将电流表 联在电路中，且使电流从电流表的 接线柱流入.在此实验中，需要将电流表连接在电路中的 位置(选填“某个”或“多个”).
12. 火箭用液态氢作为燃料，是因为氢的 大：火箭高速运动过程中与空气摩擦而使温度急剧升高，这是通过 的方式改变火箭的内能，火箭加速升空过程中机械能
13. 如下图所示，图甲电流表的示数是 A，图乙电压表的示数是 V。图丙电阻箱的示数是 。
14. 有一款可充电电动橡皮擦。充电时，指示灯亮，橡皮擦的电池相当于 (填“电源”或“用电器”)；工作时，指示灯不亮，电动机带动橡皮振动，擦除纸上字迹，这说明指示灯与电动机是 联的； 工作时电动机转动把电能转化为 能。
三、作图题(15题2分, 16题2分, 17题3分, 共7分)
15. 请根据如图所示的实物电路，在虚线框内画出相应的电路图。
16. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接，要求：灯L₁、L₂串联，电压表只测量L₁两端的电压，导线不交叉。
17. 如图所示，要求用电流表测量灯泡L₂中的电流(0.3A)，电压表测量灯泡L₁的电压，L₁、L₂并联，变阻器调节L₁的亮度且滑片右移动时灯L₁变亮，开关控制整个电路，按要求将实物图用平滑的曲线连接起来。
四、实验题(本大题共3小题，每空1分，共19分)
18. 如图A 所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到图B 所示的温度与加热时间的图线。
(1) 某时刻温度计示数如图A乙所示，此时乙的温度为 ℃；
(2) 如图B在第3min， (选填“甲”或“乙”) 液体的分子运动得更剧烈；
(3) 甲液体第1min 的内能 第2min的内能(选填“大于”、“等于”或“小于”);
(4) 根据图B 所示信息，加热到第 2min，甲吸收的热量为Q 甲，乙吸收的热量为 Qz，则Q甲 Q z(选填“大于”“等于”或“小于”), 依据是 。
19.某小组在做“探究串、并联电路的电压规律”实验。
(1) 电压表应 联在被测电路中， 不能确定量程是应选 量程进行
(2)小红正确测出了L₁两端的电压，在测L₂两端的电压时，小红打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，此操作 (选填“可行”或“不可行”)。
(3) 最后，小红按照正确的方法测量出AC两点之间的电压如图乙所示， UAC=______V, L₁、L₂两端的电压分别为( U₁=4V、U₂=0V,由此可知，电路出现的故障可能是 。
(4) 在“探究并联电路的电压规律”的实验中，小红同学设计了如图丙所示的电路，闭合开关发现电压表的指针偏转如图丁所示，造成这一现象是原因是 。
(5) 解决上述问题后，实验小组将测得的所有实验数据填入下表，由实验数据可以得出结论：在并联电路中, 。
由表中数据 (选填“能”或“不能”) 判断出实验中选择的小灯泡的规格是不相同的。
20. 为了探究并联电路的电流规律，小墨同学设计了如图甲所示的电路进行实验。
(1)连接电路时，开关应处于 状态；
(2)她连接的图乙电路中，电流表测量图甲中 点处的电流(填字母)；
(3)她想在图乙中电路的基础上，移动一根导线就可以测量B点处的电流，请你在移动的导线上画“×”，并用笔画线代替导线正确连接电路.
(4)她在测量电流的过程中，闭合开关前就发现电流表的指针出现了如图丙所示的情况，出现该现象的原因是 ；
(5)排除故障后，电流表测量C处电流的示数如图丁所示，则电流表的示数为 A。
五、计算题(本题共2小题，第19小题7分：第20小题6分，共13分)
21. 用煤气灶烧水，燃烧 600g的煤气，使50kg的水从20℃升高到65℃。已知水的比热容为 4.2×10³J/kg°C, 煤气的热值为4.2×10⁷J/ kg。求:
(1) 600g的煤气完全燃烧放出的热量。
(2)水吸收的热量。
(3) 煤气灶烧水的效率。
22.如图a所示电路，当闭合开关后，灯泡L₁和L₂都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求：
(1) L₁和L₂两端的电压;
(2) 若将L₁和L₂改接为图c所示的电路，电源电压不变，闭合开关后灯泡L₁和L₂都发光，此时电流表A₁的示数为0.5A，电流表A₂的示数为1.2A，求此时通过L₁的电流和L₂两端的电压。
六、综合能力题(本大题共3小题，每题6分，共18分)
23. 生活中蕴含着许多物理知识。
(1) 我国家庭电路的电压为 V。家庭中的电脑和洗衣机是 联的；
(2) 电脑和空调正常工作时，通过电脑的电流比通过空调的电流 ；
(3)洗衣服时，湿手不能触摸开关，因为自来水是 ，会存在安全隐患；
(4)电脑屏幕上“粘”了一层灰尘，用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。这是利用了带电体 的性质；
(5) 如图为一款可以通过无线充电器实现充电的手机，若开启无线反向充电后，手机可以作为 (选填“用电器”或“电源”) 给另一部手机进行无线充电。
24. 阅读下面的短文，回答问题.
热电偶把两种不同材料的导线(如铁线和铜线) 组成如题图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关； 跟接点A 和B 间的温度差的大小有关，温度差越大，回路电流越大.
请回答下列问题：
(1) 如题图所示.①其它条件不变，只将铁丝换成铜丝，电路电流 .②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流 .③其它条件不变，移去酒精灯，将B 放入另一杯冰水混合物中，稳定后，电路电流 (各空格均选填“变大”、
“变小”、“不变”、“变为零”)
(2) 这样的热电偶实际上是一个电源，它的电能是由 能转化而来.
(3) 热电偶电路可以把温度信号换成 信号，利用这种性质可以把热电偶做成 (写出一种应用).
25. 随着人民生活水平的提高，汽车已经走进千家万户。
(1) 汽车发动机的散热器用水做冷却剂，是由于水的 较大的缘故，降温过程中，是采用 的方式减小内能。(2)当车匀速前行时突然 (选填“加速”或“减速”)，后排乘客都向前倾，
此时 (选填“安全带”或“头枕”) 会保护司机和乘客；
(3)如题图所示是一种测定油箱内油量的装置，油量表由电流表改装而成。当油量减少时，油量表示数 (选填“变大”“变小”或“不变”)；
(4) 正常行车过程中，若油箱本身是完好的，但油表指示一直满偏，最可能出现下列哪种情况 ；
A. R₀短路 B. R₀断路 C. R短路 D. R 断路
(5)下列各图中能实现油箱内存油量越大，油量表示数越大，且油量表刻度均匀的是 。
Uab/V
Ucd/V
Uef/V
2
2
2
3
3
3
4
4
4
