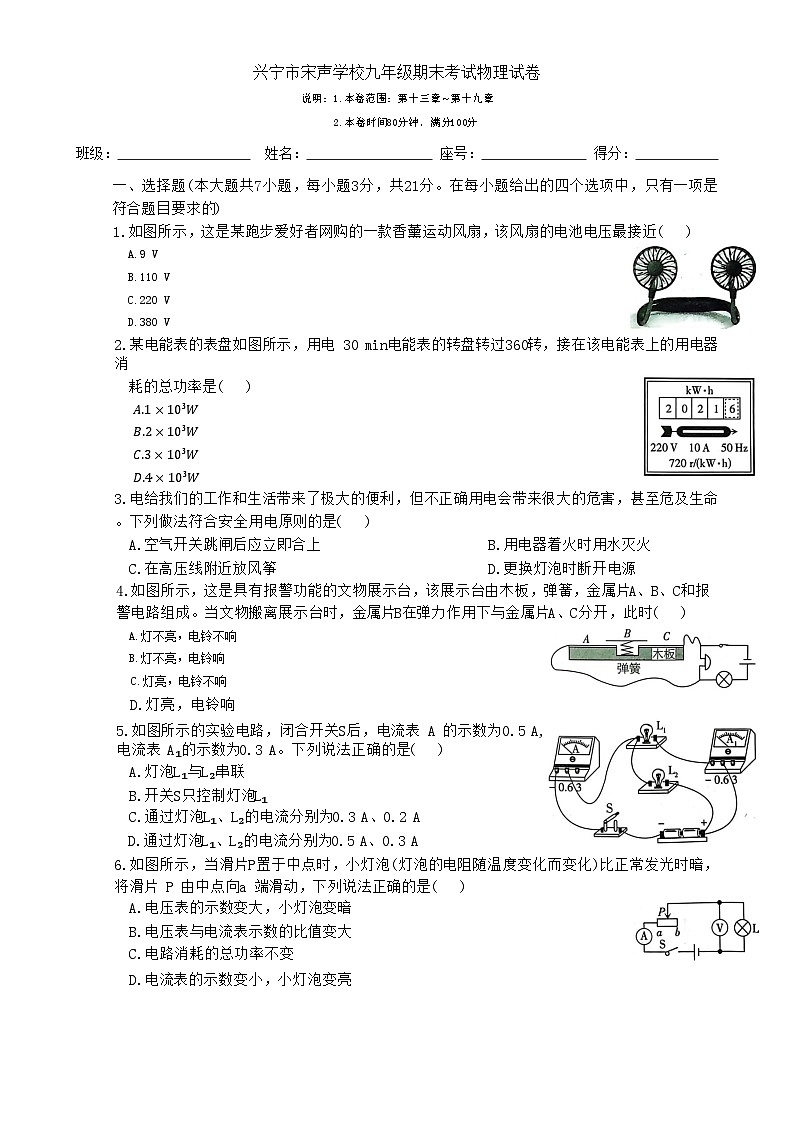

广东省梅州市兴宁市宋声学校九年级上学期1月期末物理试题-A4

这是一份广东省梅州市兴宁市宋声学校九年级上学期1月期末物理试题-A4，共6页。试卷主要包含了本卷范围，本卷时间80分钟，满分100分，3 A、0等内容，欢迎下载使用。
2.本卷时间80分钟，满分100分
班级： 姓名： 座号： 得分：
一、选择题(本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的)
1.如图所示，这是某跑步爱好者网购的一款香薰运动风扇，该风扇的电池电压最接近( )
A.9 V
B.110 V
C.220 V
D.380 V
2.某电能表的表盘如图所示，用电 30 min电能表的转盘转过360转，接在该电能表上的用电器消
耗的总功率是( )
A.1×10³W
B.2×10³W
C.3×10³W
D.4×10³W
3.电给我们的工作和生活带来了极大的便利，但不正确用电会带来很大的危害，甚至危及生命。下列做法符合安全用电原则的是( )
A.空气开关跳闸后应立即合上 B.用电器着火时用水灭火
C.在高压线附近放风筝 D.更换灯泡时断开电源
4.如图所示，这是具有报警功能的文物展示台，该展示台由木板，弹簧，金属片A、B、C和报警电路组成。当文物搬离展示台时，金属片B在弹力作用下与金属片A、C分开，此时( )
A.灯不亮，电铃不响
B.灯不亮，电铃响
C.灯亮，电铃不响
D.灯亮，电铃响
5.如图所示的实验电路，闭合开关S后，电流表 A 的示数为0.5 A,电流表 A₁的示数为0.3 A。下列说法正确的是( )
A.灯泡L₁与L₂串联
B.开关S只控制灯泡L₁
C.通过灯泡L₁、L₂的电流分别为0.3 A、0.2 A
D.通过灯泡L₁、L₂的电流分别为0.5 A、0.3 A
6.如图所示，当滑片P置于中点时，小灯泡(灯泡的电阻随温度变化而变化)比正常发光时暗，将滑片 P 由中点向a 端滑动，下列说法正确的是( )
A.电压表的示数变大，小灯泡变暗
B.电压表与电流表示数的比值变大
C.电路消耗的总功率不变
D.电流表的示数变小，小灯泡变亮

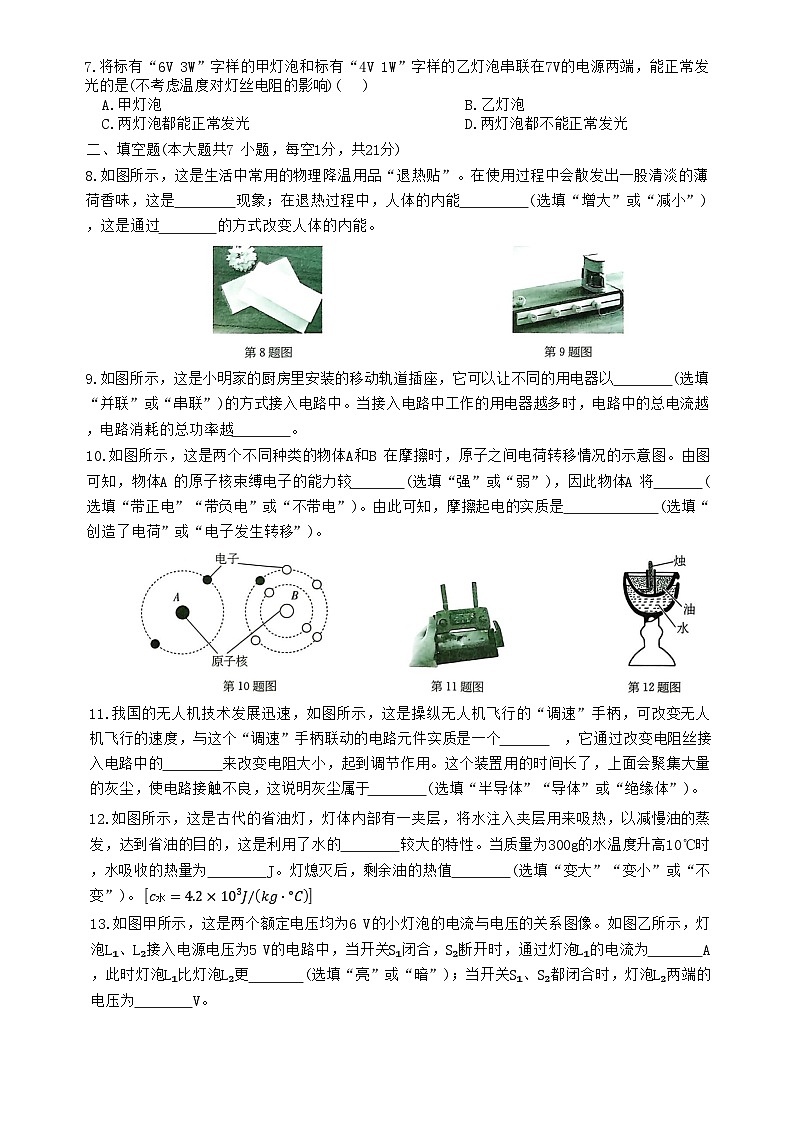

7.将标有“6V 3W”字样的甲灯泡和标有“4V 1W”字样的乙灯泡串联在7V的电源两端，能正常发光的是(不考虑温度对灯丝电阻的影响)( )
A.甲灯泡 B.乙灯泡
C.两灯泡都能正常发光 D.两灯泡都不能正常发光
二、填空题(本大题共7 小题，每空1分，共21分)
8.如图所示，这是生活中常用的物理降温用品“退热贴”。在使用过程中会散发出一股清淡的薄荷香味，这是 现象；在退热过程中，人体的内能 (选填“增大”或“减小”)，这是通过 的方式改变人体的内能。
9.如图所示，这是小明家的厨房里安装的移动轨道插座，它可以让不同的用电器以 (选填“并联”或“串联”)的方式接入电路中。当接入电路中工作的用电器越多时，电路中的总电流越 ，电路消耗的总功率越 。
10.如图所示，这是两个不同种类的物体A和B 在摩擦时，原子之间电荷转移情况的示意图。由图可知，物体A 的原子核束缚电子的能力较 (选填“强”或“弱”)，因此物体A 将 (选填“带正电”“带负电”或“不带电”)。由此可知，摩擦起电的实质是 (选填“创造了电荷”或“电子发生转移”)。
11.我国的无人机技术发展迅速，如图所示，这是操纵无人机飞行的“调速”手柄，可改变无人机飞行的速度，与这个“调速”手柄联动的电路元件实质是一个 ，它通过改变电阻丝接入电路中的 来改变电阻大小，起到调节作用。这个装置用的时间长了，上面会聚集大量的灰尘，使电路接触不良，这说明灰尘属于 (选填“半导体”“导体”或“绝缘体”)。
12.如图所示，这是古代的省油灯，灯体内部有一夹层，将水注入夹层用来吸热，以减慢油的蒸发，达到省油的目的，这是利用了水的 较大的特性。当质量为300g的水温度升高10℃时，水吸收的热量为 J。灯熄灭后，剩余油的热值 (选填“变大”“变小”或“不变”)。 c水=4.2×103J/kg⋅°C

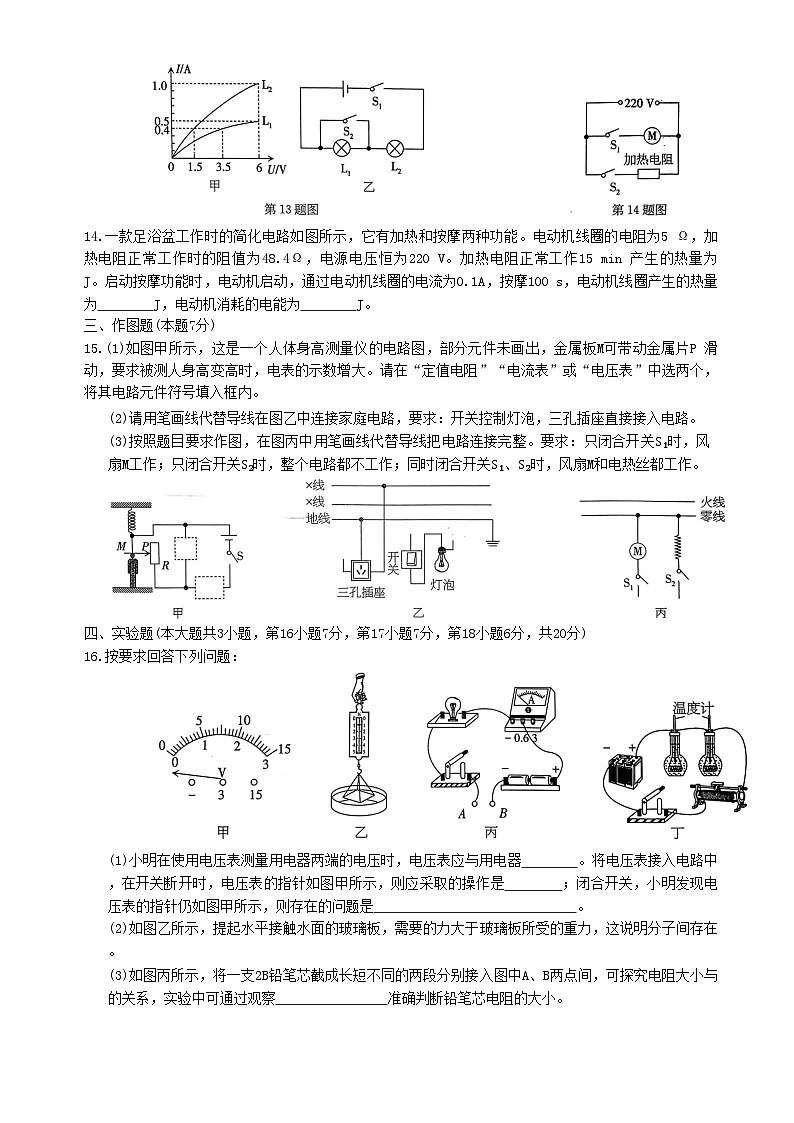

13.如图甲所示，这是两个额定电压均为6 V的小灯泡的电流与电压的关系图像。如图乙所示，灯泡L₁、L₂接入电源电压为5 V的电路中，当开关S₁闭合，S₂断开时，通过灯泡L₁的电流为 A，此时灯泡L₁比灯泡L₂更 (选填“亮”或“暗”)；当开关S₁、S₂都闭合时，灯泡L₂两端的电压为 V。
14.一款足浴盆工作时的简化电路如图所示，它有加热和按摩两种功能。电动机线圈的电阻为5 Ω，加热电阻正常工作时的阻值为48.4Ω，电源电压恒为220 V。加热电阻正常工作15 min 产生的热量为 J。启动按摩功能时，电动机启动，通过电动机线圈的电流为0.1A，按摩100 s，电动机线圈产生的热量为 J，电动机消耗的电能为 J。
三、作图题(本题7分)
15.(1)如图甲所示，这是一个人体身高测量仪的电路图，部分元件未画出，金属板M可带动金属片P 滑动，要求被测人身高变高时，电表的示数增大。请在“定值电阻”“电流表”或“电压表”中选两个，将其电路元件符号填入框内。
(2)请用笔画线代替导线在图乙中连接家庭电路，要求：开关控制灯泡，三孔插座直接接入电路。
(3)按照题目要求作图，在图丙中用笔画线代替导线把电路连接完整。要求：只闭合开关S₁时，风扇M工作；只闭合开关S₂时，整个电路都不工作；同时闭合开关S₁、S₂时，风扇M和电热丝都工作。
四、实验题(本大题共3小题，第16小题7分，第17小题7分，第18小题6分，共20分)
16.按要求回答下列问题：
(1)小明在使用电压表测量用电器两端的电压时，电压表应与用电器 。将电压表接入电路中，在开关断开时，电压表的指针如图甲所示，则应采取的操作是 ；闭合开关，小明发现电压表的指针仍如图甲所示，则存在的问题是 。
(2)如图乙所示，提起水平接触水面的玻璃板，需要的力大于玻璃板所受的重力，这说明分子间存在 。
(3)如图丙所示，将一支2B铅笔芯截成长短不同的两段分别接入图中A、B两点间，可探究电阻大小与 的关系，实验中可通过观察 准确判断铅笔芯电阻的大小。
(4)如图丁所示，这是“探究电流通过导体产生的热量与电阻的关系”的实验电路，实验中电流通过导体产生热量的多少是通过 来反映的。
17.如图所示，这是小明同学“探究电流与电阻的关系”的实验电路，选用的器材：新干电池两节，5 Ω、10 Ω、15 Ω、20 Ω的定值电阻各一个, “30 Ω 1 A”的滑动变阻器、电压表、电流表、开关各一个，导线若干。
(1)请你检查一下甲图中的电路，把接错的那一根导线找出来并画“×”，再用笔画线代替导线把它改到正确的位置上。
(2)小明先把5Ω的电阻接入电路，连接好电路，闭合开关后，移动滑动变阻器的滑片时，发现电流表无示数，电压表示数接近电源电压，则发生这种现象的原因可能是 。
(3)排除故障后，将5Ω的定值电阻接入电路开始实验，移动滑动变阻器的滑片，使电压表示数达到设定值，此时电流表的示数如图乙所示，则实验设定的定值电阻两端的电压为 V。
(4)实验中，将5Ω的定值电阻换为10Ω的定值电阻后，电压表的示数会 (选填“不变”“变小”或“变大”)，接下来应将滑动变阻器的滑片向 (选填“左”或“右”)移动。
(5)小明逐一将15 Ω、20Ω的电阻接入电路，继续进行实验。当将 Ω的电阻接入电路时，无法将电压表示数调节到设定值。于是，他只改变定值电阻两端的电压，重新依次进行实验，改变后的电压值应该不低于 V。
18.如图甲所示，这是小明同学设计的测小灯泡正常发光时的电功率的实验电路(灯泡的额定电压为2.5 V)。
(1)小明所接的实验电路存在连接错误，但只需改动一根导线就可使电路连接正确，请你在应改动的导线上画“×”，并用笔画线代替导线画出正确的接法。
(2)正确操作后，小灯泡发光，这时电压表的示数为2 V，则应向 (选填“左”或“右”)移动滑动变阻器的滑片，直到电压表的示数等于 V，此时电流表的示数如图乙所示，则小灯泡的额定功率为
W。
(3)同组的小红同学也设计了一个电路图(如图丙所示)，测出了该小灯泡正常发光时的电功率，其中定值电阻R 的阻值为25 Ω，正确操作过程如下：
①只闭合开关S和S₂，调节滑动变阻器的滑片，使电流表的示数为 I₁= A;
②只闭合开关S和S₁，保持滑动变阻器滑片的位置不动，读出电流表的示数为 I₂；
③小灯泡额定功率的表达式 P额= (用U额、I₁、I₂表示)。
五、计算题(本大题共2小题，第19小题6分，第20小题7分，共13分)
19.如图所示，这是一款电热保温杯垫，其额定功率为16 W，能使杯垫上杯内的水持续保温在 55°C。，把质量为200g、初温为51°C的水倒入杯中保温，加热一段时间后水温升高到55°C。已知杯垫的加热效率为70%, c水=4.2×103J/kg⋅°C。 求：
(1)水吸收的热量。
(2)杯垫消耗的电能。
(3)杯垫给水加热的时间。
20.如图甲所示的电路中，小灯泡L标有“12V 6W”的字样，其电阻不随温度变化而变化，R为定值电阻，电源电压保持不变。当开关S闭合时，小灯泡L正常发光，电流表的示数如图乙所示。
(1)求小灯泡L的电阻。
(2)求定值电阻R消耗的电功率。
(3)在10s时间内，整个电路消耗的电能是多少?
六、综合能力题(本大题共3小题，每小题6分，共18分)
21.对比图中白炽灯和LED灯将电能转化为其他形式能的情况，回答以下问题。
(1)白炽灯把大部分电能转化为 能，LED灯把大部分电能转化为 能，LED灯发光的效率为 。
(2)现将一只铭牌已模糊的白炽灯单独接在“2500 r/(kW·h)”的电能表上正常工作1h，电能表转盘转过250转，最多产生光能 J。
(3)4W的LED灯和18 W的白炽灯正常发光时亮度相同，两盏灯均正常工作1000h，使用LED灯能节约 kW·h的电能。
(4)将标有“220 V 15 W”的 LED灯和“220 V 15 W”的白炽灯分别接入家庭电路中,发现LED 灯的亮度远高于白炽灯的亮度，下列说法正确的是 。
A.通过 LED灯的电流大于通过白炽灯的电流
B. LED灯的实际功率大于白炽灯的实际功率
C.相同时间内 LED灯消耗的电能等于白炽灯消耗的电能
22.阅读短文，回答下列问题。
隔电墙与水电阻
家庭电热水器(如图甲所示)工作时，热水器内胆里的水有时也会通电。为保证人的洗浴安全，几乎所有电热水器都要求安装隔电墙(如图乙所示)。 隔电墙是一种简称，它确切的表述是“水电阻衰减隔离法”。它利用了水本身所具有的电阻，通过对管径和距离的调整，形成“隔电”的效果。干燥时人体电阻的平均值为1000~2000Ω，皮肤潮湿时，阻值降为300Ω左右。隔电墙中每1cm的水的电阻约为200Ω。为保证人体安全，只要控制通过人体的电流不超过一个阈值即可。 因此在设计隔电墙时，一般会尽量增加水流的长度，以达到增大电阻、减小电流的目的。如图丙所示，将水流路径设计成螺旋线结构来增加水流的长度。 虽然隔电墙有一定的保护作用，但为了保护生命安全，最有效的措施还是淋浴的时候把电热水器的插头拔掉。
(1)家庭电路的电压为 V，对人体的安全电压为 V。不同环境下人体导电情况不同，为保证安全，加在人体的电压不能超过最大安全电压的三分之一时，称为绝对安全电压，结合皮肤潮湿时人体的电阻可知，通过人体的绝对安全电流不超过 A。
(2)淋浴时，水电阻与人体呈 (选填“串联”或“并联”)关系。为保证绝对安全，隔电墙中水电阻至少为 Ω，水流的长度至少为 cm。
23.如图甲所示的“阳光动力2号”是世界上最大的太阳能飞机，其表面使用了一种碳纤维材料，承载能力要比一般材料更好，质量仅与一辆小型汽车相差无几。白天，依靠两翼上安装的太阳能电池板为电动机提供动力，同时对锂电池充电，以保证夜间或阴雨天不间断飞行。
(1)小东利用测距传感器为飞机设计了一款飞行高度测距仪，其简化电路图如图乙所示，R₀为定值电阻。由图丙可知，测距传感器的阻值R₁随离地高度h的增大而 ，高度表示数能随飞行高度的增大而增大，该高度表实质是 (选填“电流表”或“电压表”)。
(2)锂电池充满电后储存的总能量为 6×10⁸J, ，某次飞行消耗了锂电池总能量的20%，发动机将这些能量转换为机械能的效率为90%，则发动机输出的机械能为 J；若这些机械能改由氢气来提供，不计能量损失，需要完全燃烧氢气 m³。(氢气的热值为1.4× 10⁸J/m³,，计算结果保留两位小数)
(3)若飞机发动机的最大功率为5.4×10⁴W,飞机以30 m/s的速度沿水平方向正常巡航10 min，发动机所做的功为 J，产生的动力为 N。
