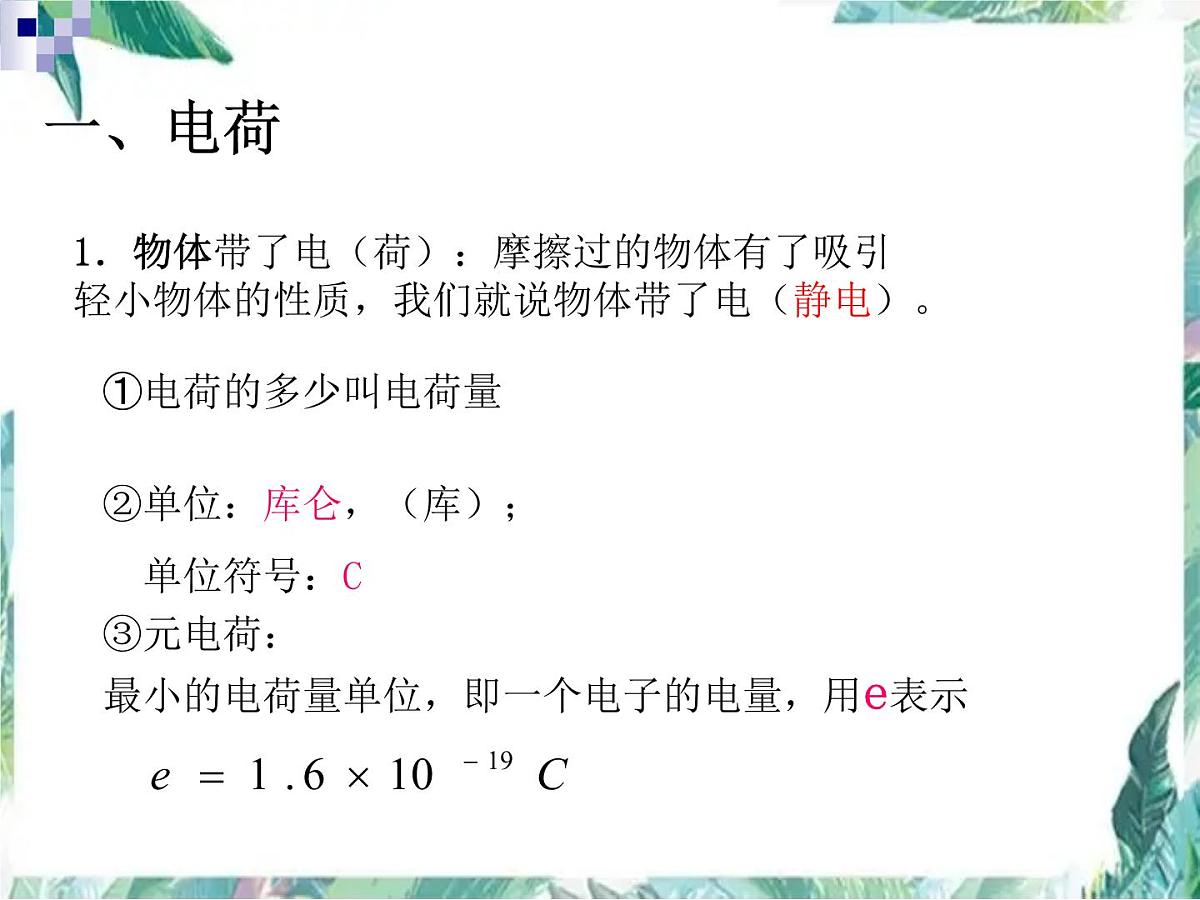

1．物体带了电（荷）：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电（静电）。
②单位：库仑，（库）； 单位符号：C
③元电荷：最小的电荷量单位，即一个电子的电量，用e表示

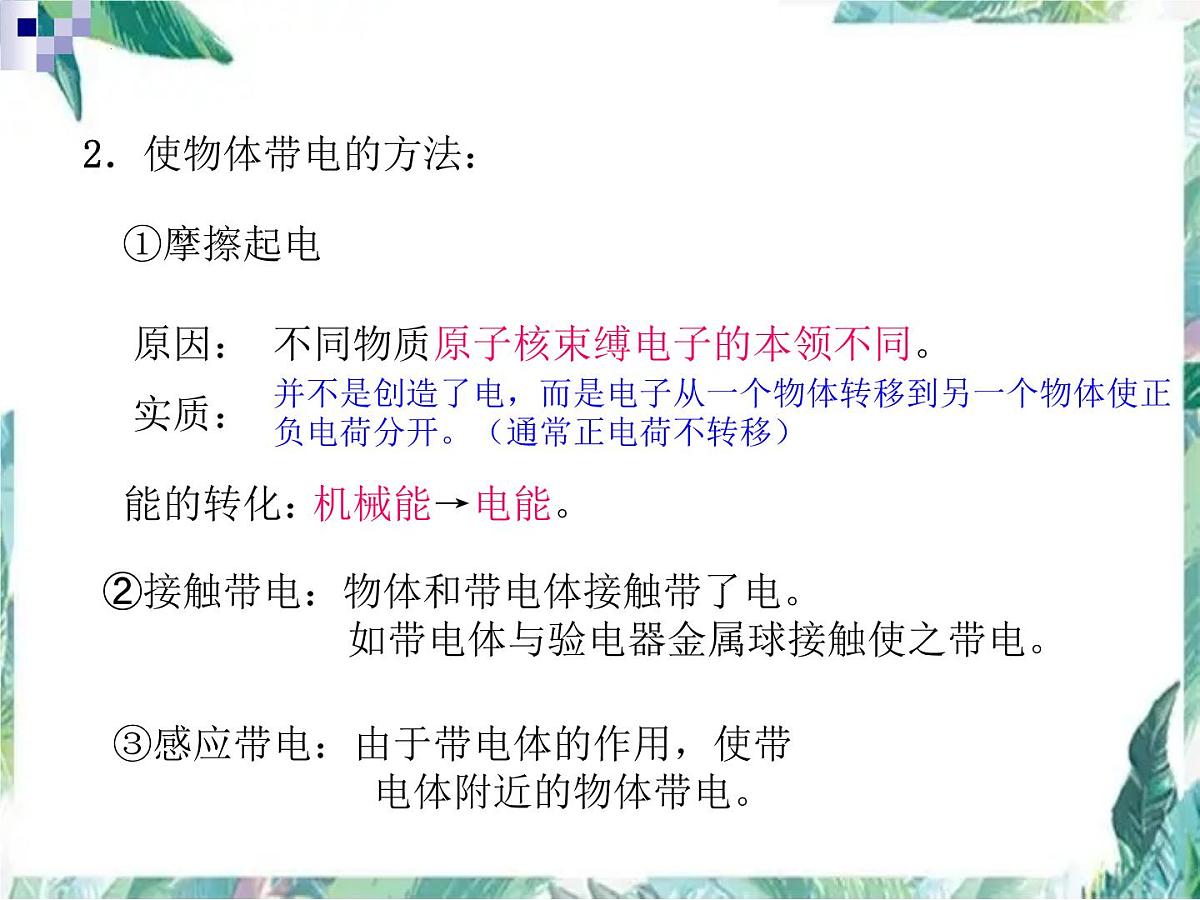

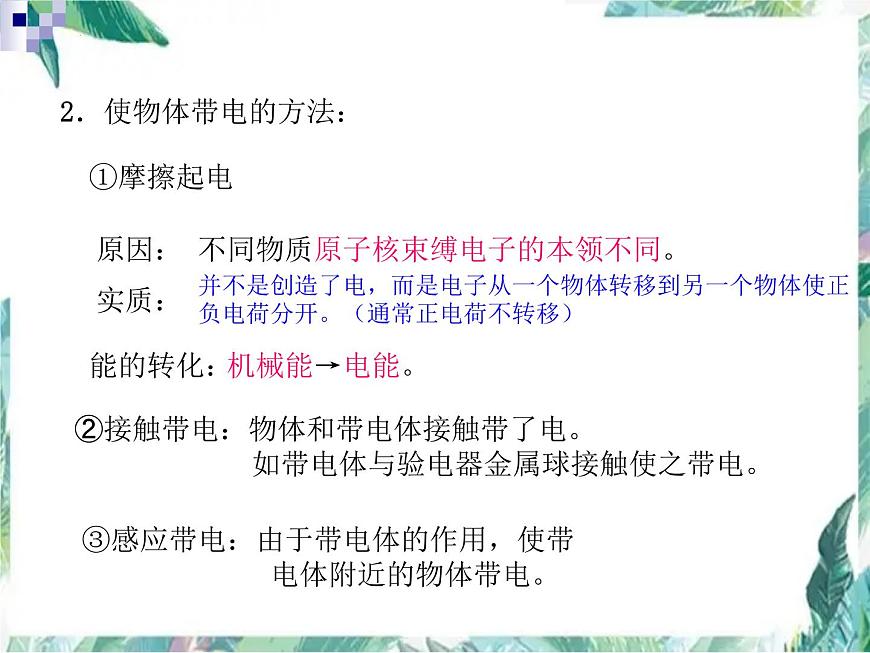

　2．使物体带电的方法：
不同物质原子核束缚电子的本领不同。
并不是创造了电，而是电子从一个物体转移到另一个物体使正负电荷分开。（通常正电荷不转移）
②接触带电：物体和带电体接触带了电。 如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。

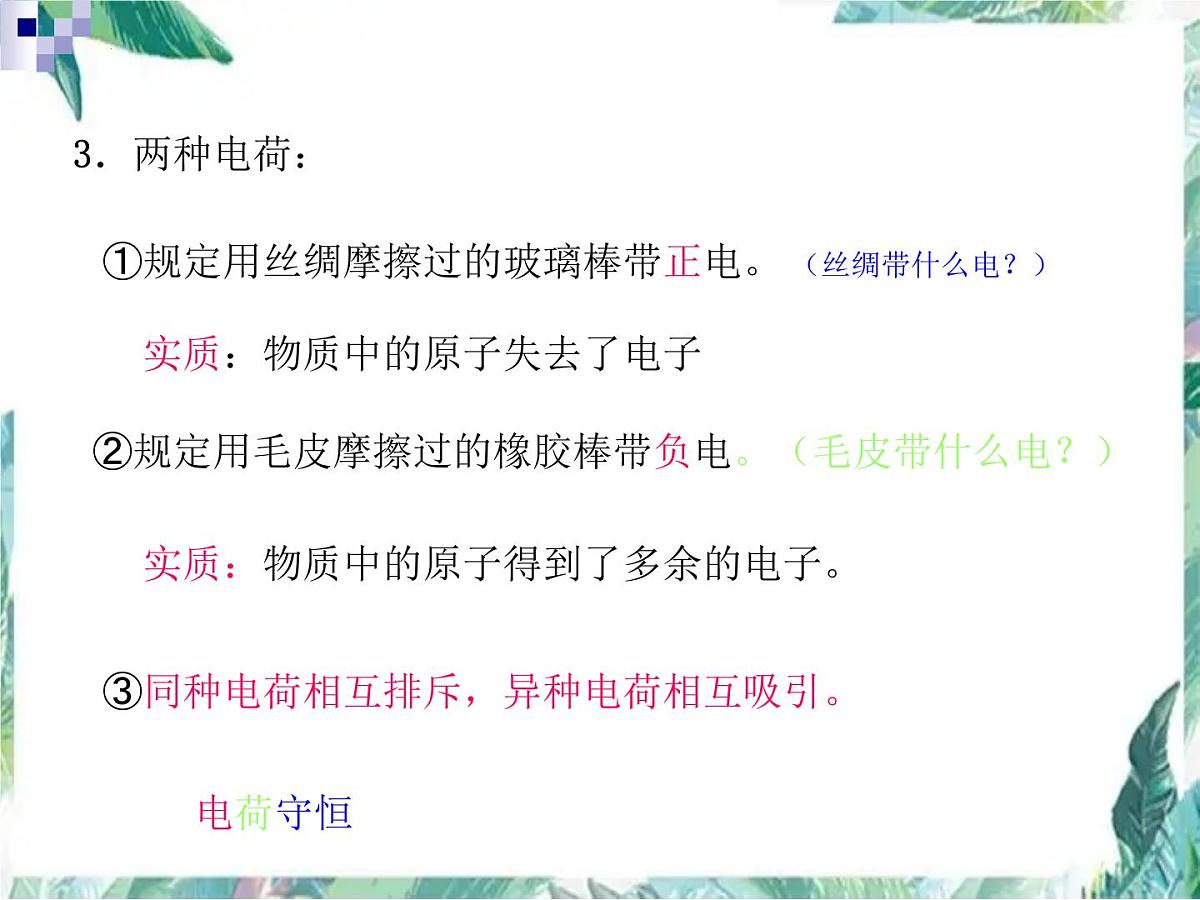

①规定用丝绸摩擦过的玻璃棒带正电。 （丝绸带什么电？）
实质：物质中的原子失去了电子
②规定用毛皮摩擦过的橡胶棒带负电。（毛皮带什么电？）
实质：物质中的原子得到了多余的电子。
③同种电荷相互排斥，异种电荷相互吸引。

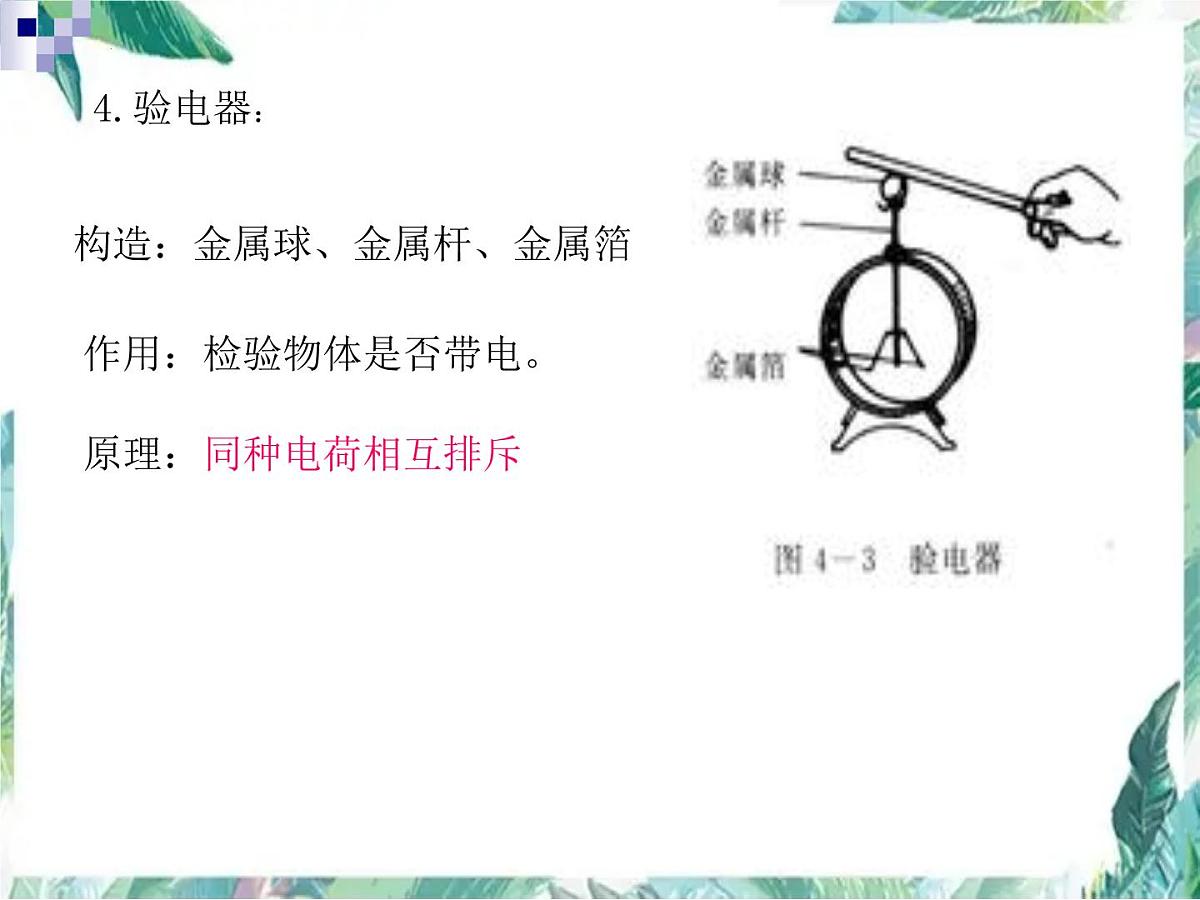

构造：金属球、金属杆、金属箔
作用：检验物体是否带电。
原理：同种电荷相互排斥

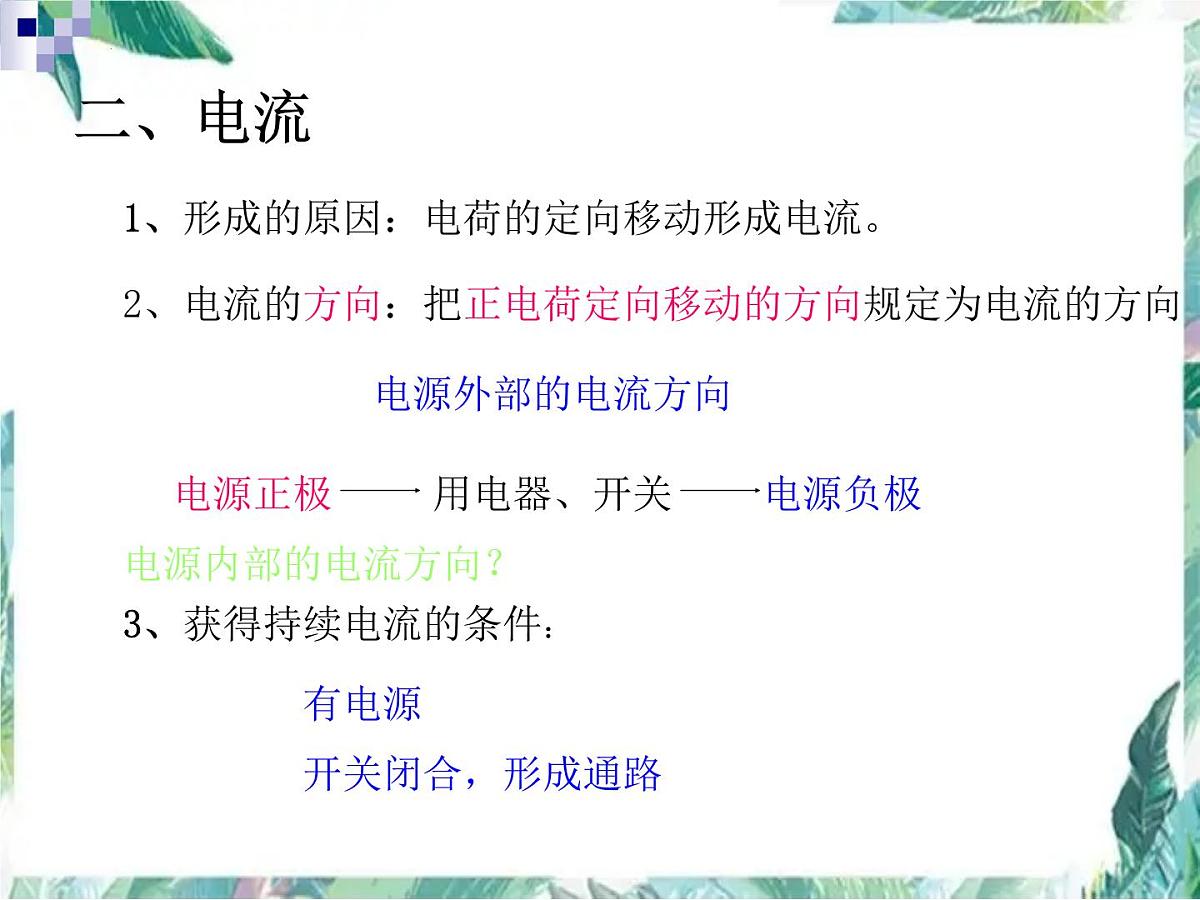

1、形成的原因：电荷的定向移动形成电流。
2、电流的方向：把正电荷定向移动的方向规定为电流的方向
3、获得持续电流的条件：

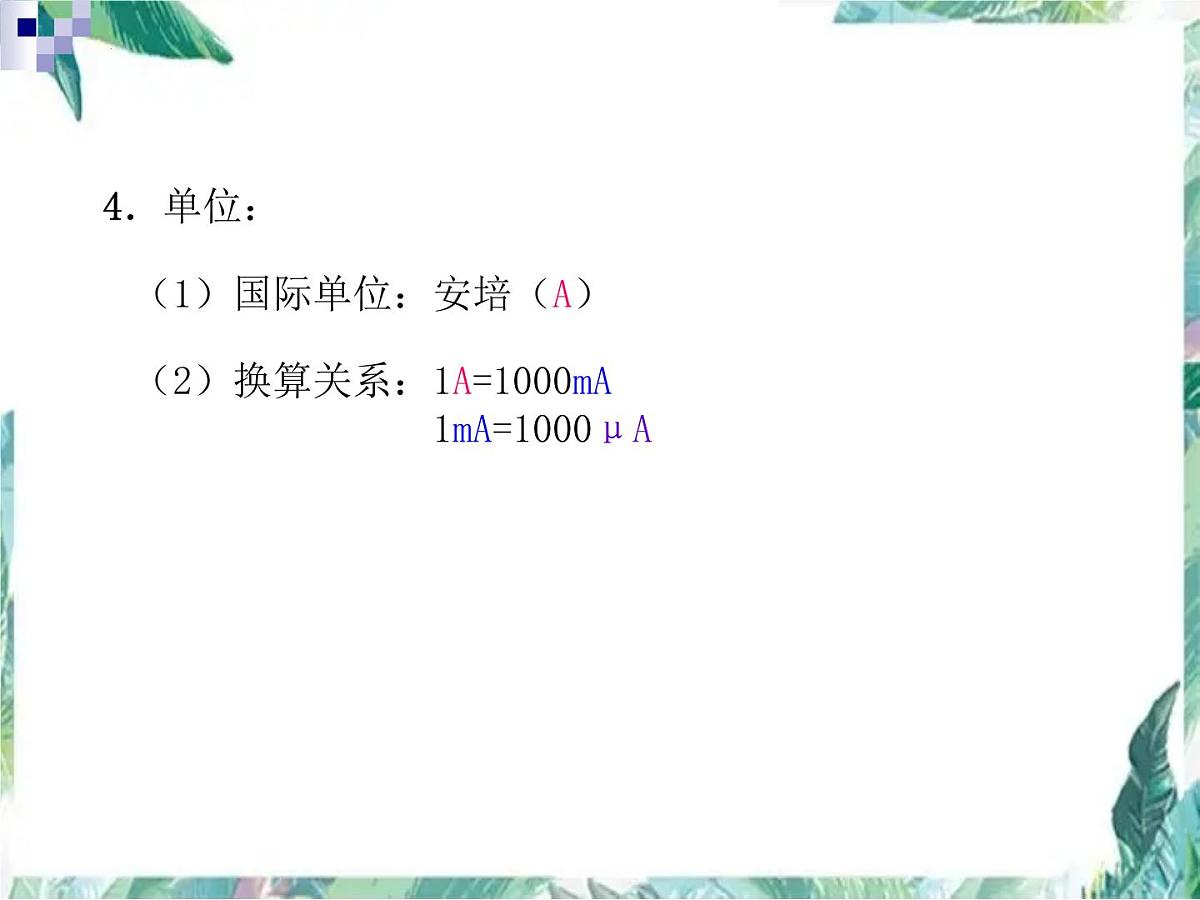

（1）国际单位：安培（A）
（2）换算关系：1A=1000mA 1mA=1000μA

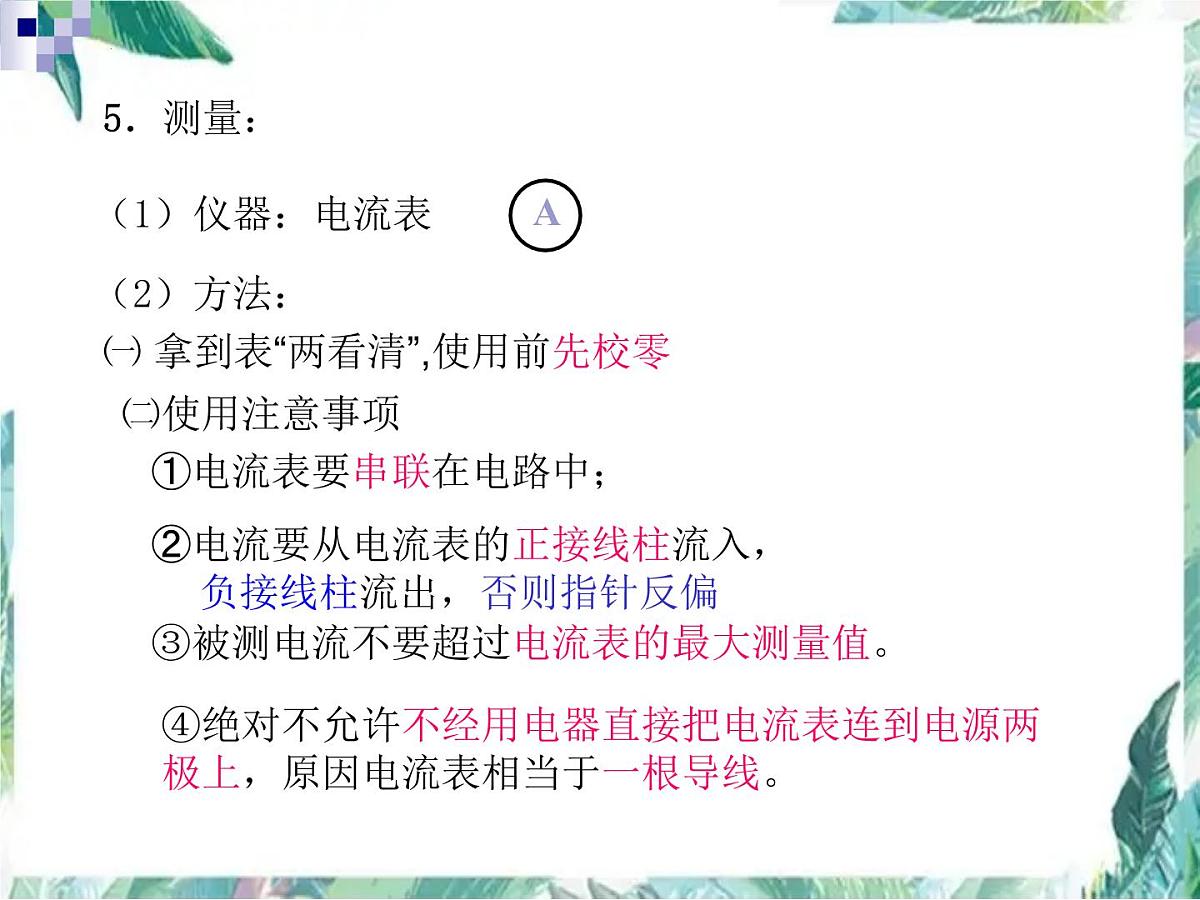

　②电流要从电流表的正接线柱流入， 负接线柱流出，否则指针反偏
　①电流表要串联在电路中；
㈠ 拿到表“两看清”,使用前先校零
　③被测电流不要超过电流表的最大测量值。
④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。
电路被接通，用电器正常工作
电路故障（如：接触不良或灯丝断了）
用电器短路（局部短路）
被短路的用电器，没有电流通过，不会被烧坏！
3.串并联电路特点分析
串联电路中各处电流相等
并联电路中干路电流等于各支路电流和
 1.如何分析下图中灯泡亮暗的原因(与串联电路中电流处处相等矛盾吗？)。
五、源于课本的实验设计
学生甲：串联电路中，A、B、C三点处的电流相等。学生乙：因为电流从电源正极流向负极，越靠近正极的地方电流越大，越靠近负极的地方电流越小。也就是说C点的电流比B点的电流大，B点的电流又比A点的电流大。学生丙：灯泡亮的地方电流大，灯泡暗的地方电流小。也就是说A点的电流比B点的电流大，B点的电流又比C点的电流大。教师：要验证猜想是否正确，最好的方法就是实验。实践是检验真理的唯一标准。请学生设计实验方案。
2.再回首探究并联电路的电流规律
（1）画出一个并联电路，把电流表串联在干路中测干路电流，根据电路图连接电路。
（2）把电流表串联在L1的支路中测支路电流，根据电路图连接电路。
（3）把电流表串联在L2的支路中测支路电流，根据电路图连接电路。
1.某同学进行了如下实验：根据连接好实物，用电流表分别测出I、I1、I2的电流，改变电源，重复实验，记录数据如下表。
（1）该实验探究的问题是 ；（2）该同学根据实验得出结论： 并联电路中干路电流为支路电流的2倍。 该实验有不完善之处，请你提出改进的建议： 。
换用两个规格不同的灯泡做实验
2.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
1.有些化纤布料做成的衣服穿在身上很容易脏，着主要是因为化纤布料容易发生 现象而吸引细小的灰尘所造成的
2.淘气的小明将两只系着细线的气球在衣服上蹭来蹭去，当他提起细线试图让两只气球靠近时，出现了右图的现象，发生这一现象的原因是 。
3.下列与实物图一致的电路图是（ ）
4.如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是( )
5.一种声光报警器的电路如题10图所示．闭合开关 S1和S2后，会出现的现象是（ ） A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
6.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（ ）
7.如图所示电路中，当________闭合时，L1、L2 并联；当_________闭合时，电路会发生短路，损坏电源。
8.保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是( )
9.有L1和L2两只灯串联在某电路中，闭合开关后发现L1亮，L2较暗，那么( )A． L1中的电流较大B． L2中的电流较大C． L1和L2中的电流是相等的D． 由于灯的亮暗不同，故无法比较电流大小
两个电灯接在同一电路中，用电流表测量经过它们的电流相等，那么这两个灯是什么连接？为什么？
