2025-2026学年广东湛江九年级上学期开学摸底考试物理模拟练习卷【含解析】

这是一份2025-2026学年广东湛江九年级上学期开学摸底考试物理模拟练习卷【含解析】，共29页。试卷主要包含了选择题，作图题，实验题，综合能力题等内容，欢迎下载使用。
1．（3分）关于声现象，下列说法错误的是（ ）
A．花样滑冰运动员在水下仍能听见音乐，说明水能传声
B．高架路两侧建有隔音墙，是在传播过程中减弱噪声
C．用不同的力敲击鼓面时，鼓发声的音调不同
D．医学上用B超检测人体，说明超声波能传递信息
2．（3分）如图所示的物态变化实例中，吸放热情况不同的一组是（ ）
A．③④B．②④C．②③D．①③
3．（3分）如图所示，是同学们拍摄的“中国年•中国味”活动情境，对涉及的物理知识解释正确的是（ ）
A．墨迹未干的春联墨香四溢，说明分子间有引力
B．停止加热砂锅煲继续沸腾，说明汽化不需吸热
C．汤圆上方的“白气”是水蒸气吸热液化形成的
D．激昂欢快的迎新鼓声是敲鼓时鼓面振动产生的
4．（3分）小鑫在复习光学知识时，提出以下观点，正确的是（ ）
A．小孔成的是倒立的虚像，是光的直线传播的应用
B．爷爷用放大镜看报纸时想让字更大，应让放大镜靠近报纸
C．看到溪水中的鱼比实际位置要深，是由于光的折射
D．配戴凹透镜可以矫正近视眼，是利用了凹透镜的发散作用
5．（3分）学习过电与磁的相关知识后，小华自己动手制作了一个电磁小秋千，其结构如图所示，闭合开关后，线圈将在磁铁上方来回摆动。下列关于电磁秋千的说法正确的是（ ）
A．利用电磁秋千的原理可以制成电动机
B．电磁秋千是将电能转化为化学能的装置
C．线圈能够来回摆动是由于同名磁极互相吸引
D．仅电源正负极对调不会影响线圈的受力方向
6．（3分）如图所示，笔记本放在桌面上，桌面和笔记本均发生了弹性形变。关于该场景中的弹力，以下说法正确的是（ ）
A．桌面产生的弹力是由笔记本形变产生的
B．笔记本对桌面的压力是由桌面形变产生的
C．笔记本受到的支持力是由笔记本形变产生的
D．笔记本产生的弹力就是笔记本对桌面的压力
7．如图所示的电路中，电源电压保持不变，不考虑温度对灯泡阻值的影响，闭合开关S，当滑动变阻器R1的滑片P向右移动时，下列说法中（ ）
①电流表A的示数变小
②灯泡的亮度不变
③电压表V的示数变大
④电压表V与电流表A的比值变大
⑤滑动变阻器R消耗的电功率变大
⑥电路中的总电阻变大
A．只有①②④⑥正确B．只有①②③⑥正确
C．只有②③④⑥正确D．只有②④⑤⑥正确
二．填空题（共7小题，满分21分，每小题3分）
8．（3分）“神舟十五号”飞船在发射起飞时，发射台周围会出现大量的“白气”，主要是火箭发射台底部水池中的水先 后 而形成的（均填物态变化名称）。火箭加速上升时与大气剧烈摩擦，使得火箭头温度快速升高，这是通过 的方式改变火箭内能的。
9．（3分）在国旗传递的同时，一名小男孩站在旗杆下，用小号吹响嘹亮深情的《我和我的祖国》。小号是空气柱 发声的，小号与其他乐器发出声音的 不同。“嘹亮”主是用来描述声音的 。
10．（3分）如图所示的“翔龙”无人机是我国中航工业自主研究和生产的一种高速隐身侦察机。机身涂有特殊涂层、打磨成完美的流线造型，正常巡航速度100m/s。
（1）涂层材料极易 （选填“吸收”或“反射”）雷达发射的电磁波；电磁波在真空中的传播速度为 m/s。
（2）“翔龙”无人机的升空原理与 （选填“火箭”或“风筝”）相同；
11．（3分）为了尽快散热，通常在电脑CPU上安装金属散热器，如图所示。表格中可选散热器的最好材料应是 。用该材料制成的散热器质量是0.8kg，某电脑CPU正常工作的一段时间内产生了7040J的热量，这些热量全部被该散热器吸收，则可使其温度升高 ℃，此过程中能量发生了 （选填“转移”或“转化”）。
12．（3分）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，铁片是水果电池的 （填“正”或“负”）极，该水果电池的电压是 V。如用自制的水果电池为LED灯供电，为了让灯更亮一些，应该把多个水果电池 （填“串联”或“并联”）起来。
13．（3分）如图所示是小明家中的电能表，电能表的作用是 ，小明把家中的其他用电器都与电源断开。把一只24W节能灯和一只500W电吹风机分别接在此电能表上，24W节能灯接入电路，当电能表铝盘转180转时，节能灯消耗电能为 J。500W电吹风机接入电路，电能表铝盘转动较快，说明电流通过电吹风机时做功 （选填“较多”或“较快”）。
14．（3分）如图所示，是安装在某种塔式起重机吊臂一侧的滑轮组，某次匀速起吊300kg的物体时，上升10m，用时15s，此时滑轮组的机械效率是80%，则所做有用功是 J，总功是 J，拉力F的功率是 W。（g取10N/kg）
三、作图题：本题7分。
15．（2分）F是凸透镜的焦点，在凸透镜上有一个点C，在凸透镜左上方有两个点A、B，在图中添加一个光学元件后，能够在F点通过C点看见A、B两点在同一直线上，请画出添加的光学元件及其位置，并将上述光路补充完整。
16．（2分）重6N的长方体木块漂浮在水面，用力的图示法把木块所受的浮力在图表示出来。
17．（1分）如图甲所示为广清高速上距离传感器发出和接收超声波检测汽车速度的示意图。
（1）超声波的频率高于 ，超声波 （填“能”或“不能”）在真空中传播；
（2）如果将距离传感器与计算机连接，可以将物体运动的距离（s）﹣时间（t）图象显示在计算机的屏幕上。利用传感器测得某汽车在平直公路上运动的距离（s）﹣时间（t）图象如图乙所示，请计算并在图丙中画出汽车运动的速度（v）﹣时间（t）图象；
（3）遵守交通规则是每个公民的自觉行为，为了他人的安全同时也能保障自己的安全。从丁图所示的标志牌上看，在遵守交通规则的前提下，从标志牌所在位置到广州匀速行驶的汽车最快需用 min才能到达；
（4）如图戊所示，当甲车以20m/s的速度匀速行驶至EF处时，乙车刚好以15m/的速度匀速行驶至GH处。若甲、乙两车保持原来的速度继续匀速行驶，当甲车刚好完全通过路口的AB线时，乙车的车头距路口BC线有 m远。
18．（2分）请你帮小明将灯泡和开关以及插座火线接到家庭电路中。
四、实验题：本大题共3小题，第18小题7分，第19小题6分，第20小题7分，共20分。
19．（6分）某初中物理实验小组设计了一个测量液体密度的实验，实验器材有：一把刻度尺、装有适量水的水槽和两个完全相同的薄壁圆柱形平底玻璃容器A和B（容器厚度忽略不计），容器的底面积为S；实验步骤如下：
①如图甲所示，向容器A中倒入适量的液体，将容器缓慢放入水槽中，处于竖直漂浮状态，测出容器A下表面到水面的距离为h1。
②如图乙所示，从容器A中取出一部分液体，放入另一个放在水平桌面上的玻璃容器B中，测出容器B内液体深度为h0。
③将装有剩余液体的容器A再次缓慢放入水槽中，如图丙所示，容器再次处于竖直漂浮状态，测出此时容器A下表面到水面的距离为h2。
请你根据以上信息写出：
（1）甲图和丙图中容器A所受的浮力F1和F2的表达式分别为 、 （用h1、h2、S、ρ水、g表示）。
（2）图乙中容器B内液体的重力的表达式为G＝ （用h1、h2、S、ρ水、g表示）。
（3）液体密度ρ液的表达式为ρ液＝ （用h1、h2、h0、ρ水表示）。
20．（7分）同学们到实验室做“测量小灯泡电功率”的分组实验，被测小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω。小华选定了实验器材（图甲所示），并将其中的部分器材进行了连接。
（1）请你用笔画线代替导线，把图中的器材连接成完整的电路。
（2）闭合开关S前，应将滑动变阻器的滑片P移到阻值最大端。闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是 （填序号）；
A.检查开关是否闭合
B.检查电压表是否断路
C.移动滑动变阻器的滑片P，观察小灯泡是否发光
D.更换小灯泡
（3）确认电路连接无误后，闭合开关，调节滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示。若要测量小灯泡的额定功率，应将图甲中滑动变阻器滑片P向 移动，直到电压表的示数为2.5V；
（4）图丙中的I﹣U图像是根据多组实验数据绘制而成，根据图像可得小灯泡的额定功率为 W，观察图丙①所示的I﹣U图像不是直线的原因是 ；
（5）完成上面实验后，小明还想测某未知电阻Rx的阻值，但身边的电压表彻底坏了，于是他设计了如图丁所示的电路（滑动变阻器最大阻值为R0，电源电压未知且不变），请帮他把缺少的步骤补全，并写出Rx的表达式，实验步骤：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
②闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表示数I2；
③写出待测电阻的表达式：Rx＝ （用已知量和测量量符号表示）。
21．（7分）小海用图1装置进行“探究凸透镜成像的规律”实验。
（1）挑选透镜时，小海把两个透镜甲、乙分别正对太阳光，在光屏上出现了如图2所示光斑，他应该选择 （选填“甲”或“乙”）透镜来进行实验；
（2）选好透镜后，小海将凸透镜正对太阳光，调节凸透镜与光屏间的距离，直到光屏上形成一个最小、最亮的光斑，如图3所示，凸透镜的焦距是 cm；
（3）实验前应调节烛焰中心、透镜中心，光屏中心在 ，实验时凸透镜位于50cm刻度线处，使蜡烛位于25cm刻度线处，移动光屏，在光屏上成清晰倒立的、 （选填“放大”、“等大”或“缩小”）的实像， （选填“照相机”、“投影仪”或“放大镜”）是依据此原理制成的。若此时固定透镜位置不变，调换蜡烛和光屏的位置，光屏上 （选填“能”或“不能”）成清晰的像。
（4）给凸透镜“戴上”一副“近视眼镜”，发现光屏上的像变得模糊，为了再次得到清晰的像，光屏应 （选填“靠近”或“远离”）透镜。
五、计算题；本大题共2小题，第21小题6分，第22小题7分，共13分。
22．（6分）自行车以轻便、节能、环保的性能深受大家喜爱。某型号自行车的一些数据如表，质量为50kg的小明骑着该自行车沿平直路面匀速行驶，求小明在骑行自行车的过程中：
（1）小明对自行车施加的动力；
（2）自行车对地面的压强。
23．（7分）某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：
（1）饮水机处于加热挡阶段消耗的电能；
（2）饮水机处于保温挡时，通过R1的电流；
（3）R1的阻值。
六、综合能力题：本大题共3小题，每小题6分，共18分。
24．（12分）如图为自动扶梯，长14m，和水平地面夹角30°，小虎同学站在以0.7m/s速度匀速运行的自动扶梯上，需 s到达顶端；小虎的重力为700N，扶梯对小虎做的功是 J；小虎与扶梯 （“有”或“没有”）摩擦；在整个过程中小虎的机械能 （“增加”“不变”或“减少”）；如果站在扶梯上的人数增多，扶梯的效率将 （填“变大”、“变小”或“不变”）；如果地面上的人觉得电梯上的小虎是静止的，则此时小虎可能是 （“顺着”或“逆着”）电梯的进行方向正在运动。
25．（6分）1974年，第一台微波炉问世，微波炉就是利用微波来煮饭烧菜的。微波是一种电磁波，这种电磁波的能量不仅比通常的无线电波大得多，而且还很有“个性”，微波一碰到金属就发生反射，金属根本没有办法吸收或传导它。但微波可以穿过玻璃、陶瓷、塑料等绝缘材料，且不会消耗能量。但透过含有水分的食物时，其能量会被吸收。
微波炉正是利用微波的这些特性制作的。微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。装食物的容器则用绝缘材料制成，微波能穿透食物，并使食物中的水分也随之运动，剧烈的运动产生了大量的热能，于是食物“煮”熟了，这就是微波炉的加热原理。
（1）通过阅读上面材料得知，在微波炉中应选用下列哪种容器来加热饭菜 。
（2）微波 （填“具有”或“不具有”）能量。
（3）为了安全使用微波炉，应选用 孔插座。
（4）微波炉的外壳为什么是用不锈钢等金属材料制成的？

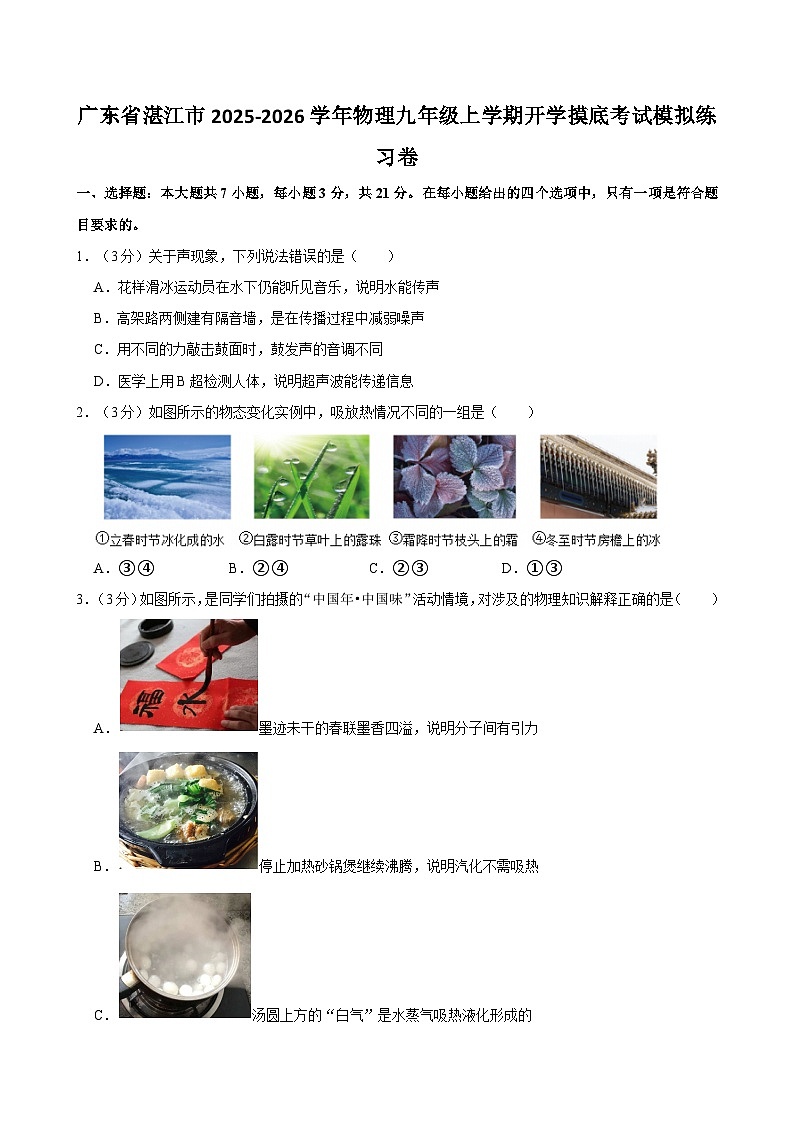

广东省湛江市2025-2026学年物理九年级上学期开学摸底考试模拟练习卷
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（3分）关于声现象，下列说法错误的是（ ）
A．花样滑冰运动员在水下仍能听见音乐，说明水能传声
B．高架路两侧建有隔音墙，是在传播过程中减弱噪声
C．用不同的力敲击鼓面时，鼓发声的音调不同
D．医学上用B超检测人体，说明超声波能传递信息
【答案】C
【解答】解：A、花样游泳运动员在水下仍能听见音乐，说明水能传声，故A正确；
B、高架路两侧建有隔音墙，是在传播过程中减弱噪声的，故B正确；
C、用大小不同的力敲击鼓面，鼓面振动的幅度不同，发出声音的响度就会不同，故C错误；
D、医学上用B超检测人体，说明超声波能传递信息，故D正确。
故选：C。
2．（3分）如图所示的物态变化实例中，吸放热情况不同的一组是（ ）
A．③④B．②④C．②③D．①③
【答案】D
【解答】解：①冰雪消融，由固态变为液态，是熔化现象，此过程吸热；
②露是空气中的水蒸气遇冷液化为液态的小水滴，此过程放热；
③霜是空气中的水蒸气遇冷凝华为固体的冰晶，凝华过程放热；
④水成冰是液态变为固态，是凝固现象，此过程放热；
所以吸放热情况与其他三个不同的是①。
故选：D。
3．（3分）如图所示，是同学们拍摄的“中国年•中国味”活动情境，对涉及的物理知识解释正确的是（ ）
A．墨迹未干的春联墨香四溢，说明分子间有引力
B．停止加热砂锅煲继续沸腾，说明汽化不需吸热
C．汤圆上方的“白气”是水蒸气吸热液化形成的
D．激昂欢快的迎新鼓声是敲鼓时鼓面振动产生的
【答案】D
【解答】解：A、墨迹未干的春联墨香四溢，是扩散现象，说明分子在永不停息地做无规则运动，故A错误；
B、停止加热砂锅煲继续沸腾，是由于锅底的温度较高，继续吸热，水沸腾，沸腾需要吸热，故B错误；
C、汤圆上方的“白气”是水蒸气遇冷液化形成的，故C错误；
D、鼓声是由于鼓面振动产生的，故D正确。
故选：D。
4．（3分）小鑫在复习光学知识时，提出以下观点，正确的是（ ）
A．小孔成的是倒立的虚像，是光的直线传播的应用
B．爷爷用放大镜看报纸时想让字更大，应让放大镜靠近报纸
C．看到溪水中的鱼比实际位置要深，是由于光的折射
D．配戴凹透镜可以矫正近视眼，是利用了凹透镜的发散作用
【答案】D
【解答】解：
A、小孔成的是倒立的实像，是光的直线传播的应用，故A错误；
B、根据凸透镜的成像特点知，成正立放大的虚像时，离焦点越近时，像越大，用放大镜看报纸时想让字更大，应让放大镜远离报纸，故B错误；
C、鱼反射的光线从水中斜射到空气中发生折射，折射光线远离法线，向下偏折，所以人眼逆着折射光线看上去，看到的鱼的像比鱼的实际位置浅，故C错误；
D、人配戴的凹透镜可以矫正近视眼，是利用了凹透镜的发散作用，故D正确。
故选：D。

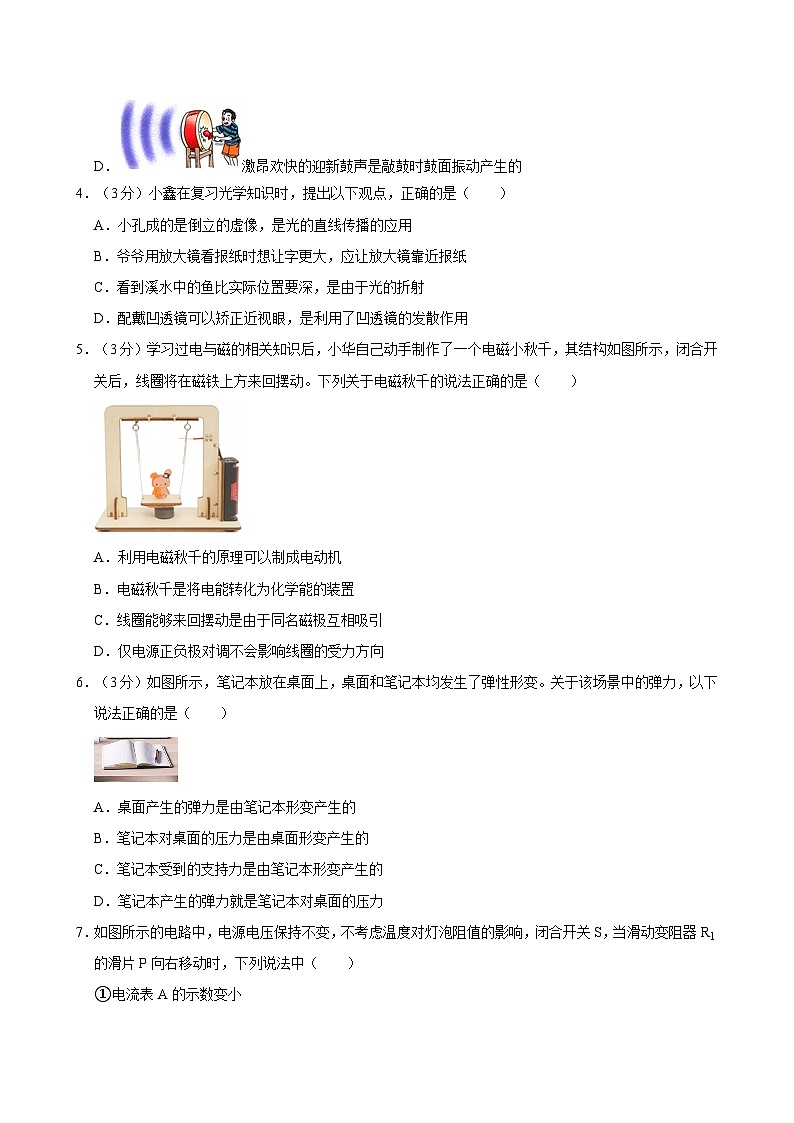

5．（3分）学习过电与磁的相关知识后，小华自己动手制作了一个电磁小秋千，其结构如图所示，闭合开关后，线圈将在磁铁上方来回摆动。下列关于电磁秋千的说法正确的是（ ）
A．利用电磁秋千的原理可以制成电动机
B．电磁秋千是将电能转化为化学能的装置
C．线圈能够来回摆动是由于同名磁极互相吸引
D．仅电源正负极对调不会影响线圈的受力方向
【答案】A
【解答】解：A、在磁场中，通电后线圈会受到力的作用而发生偏转，利用这一原理可制成电动机，故A正确；
B、电磁秋千是将电能转化为机械能的装置，故B错误；
C、线圈能够来回摆动是由于同名磁极互相排斥，故C错误；
D、仅电源正负极对调，改变了电路中的电流方向，线圈的受力方向改变，故D错误。
故选：A。
6．（3分）如图所示，笔记本放在桌面上，桌面和笔记本均发生了弹性形变。关于该场景中的弹力，以下说法正确的是（ ）
A．桌面产生的弹力是由笔记本形变产生的
B．笔记本对桌面的压力是由桌面形变产生的
C．笔记本受到的支持力是由笔记本形变产生的
D．笔记本产生的弹力就是笔记本对桌面的压力
【答案】D
【解答】解：A．桌面产生的弹力是由于桌面的形变造成的，故A错误；
B．笔记本对桌面的压力是由于笔记本的形变造成的，故B错误；
C．笔记本受到的支持力是由于桌面的形变产生的，故C错误；
D．笔记本的形变产生了弹力，笔记本对桌面的压力是笔记本的形变产生的，这两个力是同一个力，故D正确。
故选：D。

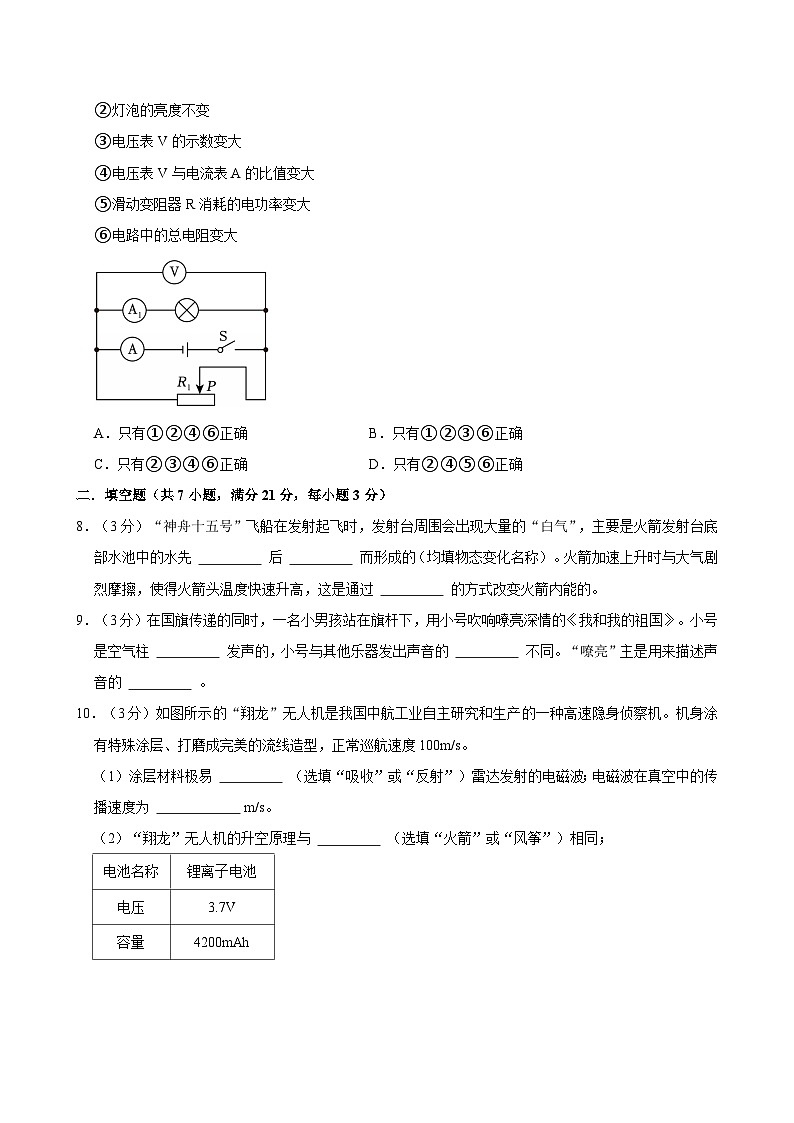

7．如图所示的电路中，电源电压保持不变，不考虑温度对灯泡阻值的影响，闭合开关S，当滑动变阻器R1的滑片P向右移动时，下列说法中（ ）
①电流表A的示数变小
②灯泡的亮度不变
③电压表V的示数变大
④电压表V与电流表A的比值变大
⑤滑动变阻器R消耗的电功率变大
⑥电路中的总电阻变大
A．只有①②④⑥正确B．只有①②③⑥正确
C．只有②③④⑥正确D．只有②④⑤⑥正确
【答案】A
【解答】解：
（1）由图可知，该电路为并联电路，电流表A1测量通过L的电流，电流表A测量干路的电流；电压表测量电源的电压，因为电源电压不变，所以电压表示数保持不变；故③错误；
（2）当滑动变阻器R2的滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，故⑥正确；
根据欧姆定律可知，通过滑动变阻器的电流减小；
并联电路各支路互不影响，通过L的电流不变，电流表A1示数不变，由P＝UI知小灯泡的实际功率不变，小灯泡的亮度不变，故②正确；
根据并联电路电流特点可知，干路中的电流减小，即A示数减小，故①正确；
（3）电压表V的示数不变，电流表A的示数变小，电压表V与电流表A的比值变大，故④正确；
（4）滑动变阻器两端的电压不变、通过的电流减小，根据P＝UI可知滑动变阻器R2消耗的电功率变小，故⑤错误。
故选：A。
二．填空题（共7小题，满分21分，每小题3分）
8．（3分）“神舟十五号”飞船在发射起飞时，发射台周围会出现大量的“白气”，主要是火箭发射台底部水池中的水先 汽化 后 液化 而形成的（均填物态变化名称）。火箭加速上升时与大气剧烈摩擦，使得火箭头温度快速升高，这是通过 做功 的方式改变火箭内能的。
【答案】汽化；液化；做功
【解答】解：当火焰喷到水中时，水汽化成水蒸气，水蒸气上升过程中遇冷会液化成小水滴，形成了“白气”；
火箭加速上升时与大气剧烈摩擦，克服摩擦做功，使得火箭头温度快速升高，这是通过做功的方式改变火箭内能的。
故答案为：汽化；液化；做功。
9．（3分）在国旗传递的同时，一名小男孩站在旗杆下，用小号吹响嘹亮深情的《我和我的祖国》。小号是空气柱 振动 发声的，小号与其他乐器发出声音的 音色 不同。“嘹亮”主是用来描述声音的 响度 。
【答案】见试题解答内容
【解答】解：声音是由物体的振动产生的，小号是利用空气柱振动而发声的；
音色由发声体本身的特征决定，是区别声音的重要标志，人们能听出小号声音是因为小号与其他乐器发出声音的音色不同；
“嘹亮”主要指的是声音的响度大。
故答案为：振动；音色；响度。
10．（3分）如图所示的“翔龙”无人机是我国中航工业自主研究和生产的一种高速隐身侦察机。机身涂有特殊涂层、打磨成完美的流线造型，正常巡航速度100m/s。
（1）涂层材料极易 吸收 （选填“吸收”或“反射”）雷达发射的电磁波；电磁波在真空中的传播速度为 3×108 m/s。
（2）“翔龙”无人机的升空原理与 风筝 （选填“火箭”或“风筝”）相同；
【答案】（1）吸收；3×108；（2）风筝。
【解答】解：（1）涂层材料极易吸收雷达发射的电磁波，故雷达不易监测到侦察机，电磁波在真空中的传播速度是3×108m/s；
（2）“翔龙”无人机的升空原理是利用了流体压强和流速的关系，与风筝相同。
故答案为：（1）吸收；3×108；（2）风筝。
11．（3分）为了尽快散热，通常在电脑CPU上安装金属散热器，如图所示。表格中可选散热器的最好材料应是 铝 。用该材料制成的散热器质量是0.8kg，某电脑CPU正常工作的一段时间内产生了7040J的热量，这些热量全部被该散热器吸收，则可使其温度升高 10 ℃，此过程中能量发生了 转移 （选填“转移”或“转化”）。
【答案】铝；10；转移。
【解答】解：（1）相同质量的不同物质，升高相同温度时，物质的比热容越大，由Q吸＝cmΔt可知，该物质吸收的热量越多，散热效果越好。由表中数据可知铝的比热容最大，散热性能最好，故表格中几种金属用作散热片的最好材料是铝；
（2）根据Q吸＝cmΔt可得，散热器升高的温度：
Δt=Q吸c铝m=7040J0.88×103J/(kg⋅℃)×0.8kg=10℃；
（3）此过程中发生的热传递，能量发生了转移。
故答案为：铝；10；转移。
12．（3分）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，铁片是水果电池的 负 （填“正”或“负”）极，该水果电池的电压是 0.6 V。如用自制的水果电池为LED灯供电，为了让灯更亮一些，应该把多个水果电池 串联 （填“串联”或“并联”）起来。
【答案】负；0.6；串联
【解答】解：（1）使用电压表时，电流要从电压表的正接线柱流进，负接线柱流出，如图电压表指针正向偏转，说明连接正确，而电流从电源正极流出，故图中铜片为电源正极，锌片为负极；
图中电压表选用的是小量程，分度值为0.1V，示数为0.6V；
（2）电池串联时，电源电压等于各个电池的电压之和，故为了让灯两端的电压更大，更亮一些，应把水果电池串联起来。
故答案为：负；0.6；串联。
13．（3分）如图所示是小明家中的电能表，电能表的作用是 测量电路中用电器消耗的电能 ，小明把家中的其他用电器都与电源断开。把一只24W节能灯和一只500W电吹风机分别接在此电能表上，24W节能灯接入电路，当电能表铝盘转180转时，节能灯消耗电能为 2.16×105 J。500W电吹风机接入电路，电能表铝盘转动较快，说明电流通过电吹风机时做功 较快 （选填“较多”或“较快”）。
【答案】测量电路中用电器消耗的电能；2.16×105；较快。
【解答】解：（1）电能表的作用是测量电路中用电器消耗的电能；
（2）3000r/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000r。
转盘转180r时，节能灯消耗的电能：
W=1803000kW•h＝0.06kW•h＝2.16×105J；
（3）电功率是表示电流做功快慢的物理量，功率大说明做功快，电能表铝盘转动较快，说明在相同时间内消耗电能较多，即电流做功较快，而不是做功较多。
故答案为：测量电路中用电器消耗的电能；2.16×105；较快。
14．（3分）如图所示，是安装在某种塔式起重机吊臂一侧的滑轮组，某次匀速起吊300kg的物体时，上升10m，用时15s，此时滑轮组的机械效率是80%，则所做有用功是 3×104 J，总功是 3.75×104 J，拉力F的功率是 2.5×103 W。（g取10N/kg）
【答案】3×104；3.75×104；2.5×103。
【解答】解：滑轮组所做有用功为：
W有＝Gh＝mgh＝300kg×10N/kg×10m＝3×104J；
滑轮组的机械效率是80%，根据η=W有W总可知，总功为：
W总=W有η=3×104J80%=3.75×104J；
拉力做功的功率为：
P=W总t=3.75×104J15s=2.5×103W。
故答案为：3×104；3.75×104；2.5×103。
三、作图题：本题7分。
15．（2分）F是凸透镜的焦点，在凸透镜上有一个点C，在凸透镜左上方有两个点A、B，在图中添加一个光学元件后，能够在F点通过C点看见A、B两点在同一直线上，请画出添加的光学元件及其位置，并将上述光路补充完整。
【答案】见解答图
【解答】解：先后经过B、A的光线，要入射到凸透镜的C点，需要添加一平面镜，连接B、A并延长画出入射光线，过C画平行于凸透镜主光轴的光线，两条光线的交点O为入射到平面镜的入射点，画出两条光线夹角的角平分线，为法线，过入射点垂直法线画垂线可得平面镜的位置，连接CF，完成光路图，可以实现：能够在F点通过C点看见A、B两点在同一直线上，如图所示：
16．（2分）重6N的长方体木块漂浮在水面，用力的图示法把木块所受的浮力在图表示出来。
【答案】
【解答】解：物体处于漂浮状态，所以浮力等于重力等于6N，浮力的方向是竖直向上的，作用点在重心上。
由此可以画出其所受的浮力的图示，如下图所示：
17．（1分）如图甲所示为广清高速上距离传感器发出和接收超声波检测汽车速度的示意图。
（1）超声波的频率高于 20000Hz ，超声波 不能 （填“能”或“不能”）在真空中传播；
（2）如果将距离传感器与计算机连接，可以将物体运动的距离（s）﹣时间（t）图象显示在计算机的屏幕上。利用传感器测得某汽车在平直公路上运动的距离（s）﹣时间（t）图象如图乙所示，请计算并在图丙中画出汽车运动的速度（v）﹣时间（t）图象；
（3）遵守交通规则是每个公民的自觉行为，为了他人的安全同时也能保障自己的安全。从丁图所示的标志牌上看，在遵守交通规则的前提下，从标志牌所在位置到广州匀速行驶的汽车最快需用 45 min才能到达；
（4）如图戊所示，当甲车以20m/s的速度匀速行驶至EF处时，乙车刚好以15m/的速度匀速行驶至GH处。若甲、乙两车保持原来的速度继续匀速行驶，当甲车刚好完全通过路口的AB线时，乙车的车头距路口BC线有 30 m远。
【答案】（1）20000Hz；不能；
（2）汽车运动的速度为30/s，见解答图；
（3）45；
（4）30。
【解答】解：（1）频率高于20000Hz的声音叫超声波，声音的传播需要介质，真空不能传声，因此超声波不能在真空中传播；
（2）在乙图中，汽车运动3s时，通过路程为90m，则汽车运动的速度：v=st=90m3s=30m/s；
在图丙中画出汽车运动的速度（v）﹣时间（t）图象，如图所示：
（3）由图丁可知此标志牌到广洲的路程s′＝45km，允许行驶的最大速度v′＝60km/h，
由v=st可得，汽车到达广洲最快需用时间为：
t′=s′v′=45km60km/ℎ=0.75h＝45min；
（4）由图示可知，甲车刚好完全通过路口的AB线时需要通过的路程s甲＝550.2m+5m+4.8m＝560m，
由v=st得：
甲车完全通过路口的AB线时的运动时间t″=s甲v甲=560m20m/s=28s，
在这个时间里，乙车通过的路程s乙＝v乙t＝15m/s×28s＝420m，
乙车的车头距路口BC线的距离为450m﹣420m＝30m。
答：（1）20000Hz；不能；
（2）汽车运动的速度为30/s，见解答图；
（3）45；
（4）30。
18．（2分）请你帮小明将灯泡和开关以及插座火线接到家庭电路中。
【答案】见解答图
【解答】解：
（1）开关与灯的连接：火线先接开关，再接灯泡的金属点，零线直接连接螺旋套；
（2）三孔插座的连接：上孔接地线，左孔接零线，右孔接火线。如图所示：
四、实验题：本大题共3小题，第18小题7分，第19小题6分，第20小题7分，共20分。
19．（6分）某初中物理实验小组设计了一个测量液体密度的实验，实验器材有：一把刻度尺、装有适量水的水槽和两个完全相同的薄壁圆柱形平底玻璃容器A和B（容器厚度忽略不计），容器的底面积为S；实验步骤如下：
①如图甲所示，向容器A中倒入适量的液体，将容器缓慢放入水槽中，处于竖直漂浮状态，测出容器A下表面到水面的距离为h1。
②如图乙所示，从容器A中取出一部分液体，放入另一个放在水平桌面上的玻璃容器B中，测出容器B内液体深度为h0。
③将装有剩余液体的容器A再次缓慢放入水槽中，如图丙所示，容器再次处于竖直漂浮状态，测出此时容器A下表面到水面的距离为h2。
请你根据以上信息写出：
（1）甲图和丙图中容器A所受的浮力F1和F2的表达式分别为 ρ水gSh1 、 ρ水gSh2 （用h1、h2、S、ρ水、g表示）。
（2）图乙中容器B内液体的重力的表达式为G＝ ρ水gS（h1﹣h2） （用h1、h2、S、ρ水、g表示）。
（3）液体密度ρ液的表达式为ρ液＝ ℎ1−ℎ2ℎ0ρ水 （用h1、h2、h0、ρ水表示）。
【答案】（1）ρ水gSh1；ρ水gSh2；
（2）ρ水gS（h1﹣h2）；
（3）ℎ1−ℎ2ℎ0ρ水。
【解答】解：（1）根据阿基米德原理F浮＝ρ液gV排可知，图甲中，此时容器A受到的浮力F1＝ρ水gSh1；
图丙中，此时容器A受到的浮力F2＝ρ水gSh2；
（2）甲、乙两图中，容器A均处于漂浮状态，所受重力与浮力二力平衡，大小相等，
所以，乙图容器B内液体的重力G＝GA﹣GA′＝F1﹣F2＝ρ水gS（h1﹣h2）；
（3）乙图容器B内液体的质量：m=Gg=ρ水gS(ℎ1−ℎ2)g=ρ水S（h1﹣h2），液体的体积V＝Sh0，
液体的密度：ρ液=mV=ρ水S(ℎ1−ℎ2)Sℎ0=ℎ1−ℎ2ℎ0ρ水。
故答案为：（1）ρ水gSh1；ρ水gSh2；（2）ρ水gS（h1﹣h2）；（3）ℎ1−ℎ2ℎ0ρ水。
20．（7分）同学们到实验室做“测量小灯泡电功率”的分组实验，被测小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω。小华选定了实验器材（图甲所示），并将其中的部分器材进行了连接。
（1）请你用笔画线代替导线，把图中的器材连接成完整的电路。
（2）闭合开关S前，应将滑动变阻器的滑片P移到阻值最大端。闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是 C （填序号）；
A.检查开关是否闭合
B.检查电压表是否断路
C.移动滑动变阻器的滑片P，观察小灯泡是否发光
D.更换小灯泡
（3）确认电路连接无误后，闭合开关，调节滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示。若要测量小灯泡的额定功率，应将图甲中滑动变阻器滑片P向 右 移动，直到电压表的示数为2.5V；
（4）图丙中的I﹣U图像是根据多组实验数据绘制而成，根据图像可得小灯泡的额定功率为 0.5 W，观察图丙①所示的I﹣U图像不是直线的原因是 灯的电阻随温度的变化而变化 ；
（5）完成上面实验后，小明还想测某未知电阻Rx的阻值，但身边的电压表彻底坏了，于是他设计了如图丁所示的电路（滑动变阻器最大阻值为R0，电源电压未知且不变），请帮他把缺少的步骤补全，并写出Rx的表达式，实验步骤：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
②闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表示数I2；
③写出待测电阻的表达式：Rx＝ I2I1−I2R0 （用已知量和测量量符号表示）。
【答案】（1）见解答；（2）C；（3）右；（4）0.5；灯的电阻随温度的变化而变化；（5）I2I1−I2R0。
【解答】解：（1）已知小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，则小灯泡正常发光时的电流I=UR=2.5V10Ω=0.25A，故电流表选择0～0.6A量程，由图甲可得应“0.6A”接线柱串联接入电路；滑动变阻器应“一上一下”接入电路，如图所示：
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，则电路为通路，说明电路的电阻过大，接下来首先应该操作的是移动滑动变阻器的滑片P，观察小灯泡是否发光；故选：C；
（3）电压表选择小量程，分度值为0.1V，电压表的示数为1.7V，小于小灯泡的额定电压，为了测量小灯泡的额定功率，故应使电压表示数增大，需要减小滑动变阻器的电阻，应将图甲中滑动变阻器滑片P向右移动，直到电压表的示数为2.5V；
（4）图乙中的I﹣U图象可得，当U额＝2.5V时，对应的I额＝0.2A，小灯泡的额定功率P额＝U额I额＝2.5V×0.2A＝0.5W；
因灯丝的电阻随温度的升高而增大，根据欧姆定律得R=UI，即R不是一个定值，所以I与U不成正比，则画出的U﹣I图像为曲线；
（5）③在①中，电路为待测电阻的简单电路，由欧姆定律，电源电压：U＝I1RX；
在②中，两电阻串联，根据电阻的串联和欧姆定律，电源电压：U＝I2（RX+R0），
因电源电压不变，故U＝I2（RX+R0）＝I1RX；
则未知电阻：Rx=I2I1−I2R0。
故答案为：（1）见解答；（2）C；（3）右；（4）0.5；灯的电阻随温度的变化而变化；（5）I2I1−I2R0。
21．（7分）小海用图1装置进行“探究凸透镜成像的规律”实验。
（1）挑选透镜时，小海把两个透镜甲、乙分别正对太阳光，在光屏上出现了如图2所示光斑，他应该选择 乙 （选填“甲”或“乙”）透镜来进行实验；
（2）选好透镜后，小海将凸透镜正对太阳光，调节凸透镜与光屏间的距离，直到光屏上形成一个最小、最亮的光斑，如图3所示，凸透镜的焦距是 10.0 cm；
（3）实验前应调节烛焰中心、透镜中心，光屏中心在 同一高度 ，实验时凸透镜位于50cm刻度线处，使蜡烛位于25cm刻度线处，移动光屏，在光屏上成清晰倒立的、 缩小 （选填“放大”、“等大”或“缩小”）的实像， 照相机 （选填“照相机”、“投影仪”或“放大镜”）是依据此原理制成的。若此时固定透镜位置不变，调换蜡烛和光屏的位置，光屏上 能 （选填“能”或“不能”）成清晰的像。
（4）给凸透镜“戴上”一副“近视眼镜”，发现光屏上的像变得模糊，为了再次得到清晰的像，光屏应 远离 （选填“靠近”或“远离”）透镜。
【答案】（1）乙；（2）10.0；（3）同一高度；缩小；照相机；能；（4）远离
【解答】解：（1）图甲光斑的中间比较暗，图乙中间出现亮斑，所以甲对光线具有发散作用，是凹透镜，乙对光线具有会聚作用，是凸透镜，所以要选择乙透镜探究“凸透镜成像的规律”；
（2）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为60.0cm﹣50.0cm＝10.0cm；
（3）实验前，必须将烛焰、凸透镜、光屏三者的中心调整到同一高度处，这样烛焰的像才能成在光屏的中心；
保持凸透镜位置不变，使蜡烛位于25cm刻度线处，u＝25cm，此时u＞2f，成倒立、缩小的实像，其应用是照相机；
若此时固定透镜位置不变，调换蜡烛和光屏的位置，根据光路可逆可知，光屏上能成清晰的像；
（4）近视镜是凹透镜，对光线有发散作用，所以通过透镜的光线会晚一些会聚，因此需要使光屏向远离透镜或向右移动。
故答案为：（1）乙；（2）10.0；（3）同一高度；缩小；照相机；能；（4）远离。
五、计算题；本大题共2小题，第21小题6分，第22小题7分，共13分。
22．（6分）自行车以轻便、节能、环保的性能深受大家喜爱。某型号自行车的一些数据如表，质量为50kg的小明骑着该自行车沿平直路面匀速行驶，求小明在骑行自行车的过程中：
（1）小明对自行车施加的动力；
（2）自行车对地面的压强。
【答案】（1）小明对自行车施加的动力为30N；
（2）自行车对地面的压强为3.5×104Pa。
【解答】解：（1）自行车匀速行驶时，处于平衡状态，小明对自行车施加的动力和阻力平衡，大小相等，
即：F动＝f＝30N；
（2）自行车的重力G车＝m车g＝20kg×10N/kg＝200N，
小明的重力G小明＝m小明g＝50kg×10N/kg＝500N，
自行车对地面的压力F＝G车+G小明＝200N+500N＝700N，
自行车对地面的压强p=FS=700N2×10−2m2=3.5×104Pa。
答：（1）小明对自行车施加的动力为30N；
（2）自行车对地面的压强为3.5×104Pa。
23．（7分）某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：
（1）饮水机处于加热挡阶段消耗的电能；
（2）饮水机处于保温挡时，通过R1的电流；
（3）R1的阻值。
【答案】（1）饮水机处于加热挡阶段消耗的电能为1.452×105J；
（2）饮水机处于保温挡时，通过R1的电流为0.2A；
（3）R1的阻值为1100Ω。
【解答】解：只闭合开关S，电路为R1的简单电路，总电阻较大，根据P=U2R可知总功率较小，饮水机处于保温挡；
闭合开关S、S0，电路中两个电阻并联，总电阻较小，根据P=U2R可知总功率较大，饮水机处于加热挡；
（1）由图乙可得，加热功率P加热＝484W，加热时间t加热＝5min＝300s，
加热挡阶段消耗的电能为：
W加热＝P加热t加热＝484W×300s＝1.452×105J；
（2）只闭合S时，R1接入电路，此时饮水机处于保温挡，
由图乙可知，保温功率为P保温＝44W，根据P＝UI得流过R1的电流为：
I1=P保温U=44W220V=0.2A；
（3）根据I=UR得R1的阻值为：
R1=UI1=220V0.2A=1100Ω。
答：（1）饮水机处于加热挡阶段消耗的电能为1.452×105J；
（2）饮水机处于保温挡时，通过R1的电流为0.2A；
（3）R1的阻值为1100Ω。
六、综合能力题：本大题共3小题，每小题6分，共18分。
24．（12分）如图为自动扶梯，长14m，和水平地面夹角30°，小虎同学站在以0.7m/s速度匀速运行的自动扶梯上，需 20 s到达顶端；小虎的重力为700N，扶梯对小虎做的功是 4900 J；小虎与扶梯 没有 （“有”或“没有”）摩擦；在整个过程中小虎的机械能 增加 （“增加”“不变”或“减少”）；如果站在扶梯上的人数增多，扶梯的效率将 变大 （填“变大”、“变小”或“不变”）；如果地面上的人觉得电梯上的小虎是静止的，则此时小虎可能是 逆着 （“顺着”或“逆着”）电梯的进行方向正在运动。
【答案】20；4900；没有；增加；变大；逆着。
【解答】解：小虎在自动扶梯上，到达顶端需要的时间为：t=sv=14m0.7m/s=20s；
小虎到达顶端上升的高度为：h＝14m×sin30°＝7m，扶梯对小虎做的功是W＝Gh＝700N×7m＝4900J；
小虎随扶梯匀速运行，小虎和电梯相互接触，接触面粗糙，但小虎和电梯之间没有相对运动或相对运动的趋势，电梯对小虎没有摩擦力；
在整个过程中，扶梯对小虎做功。小虎匀速上升过程中，质量不变，速度不变，所以动能不变；但是高度增加，所以重力势能增大；小虎的动能不变、重力势能增大，故他的机械能增大；小虎的高度变大，小虎的重力势能增加，机械能增加；
根据η=W有用W总=W有用W有用+W额外=11+W有用W额外如果站在扶梯上的人数增多，有用功变大，额外功不变，扶梯的效率将变大；
以地面为参照物，小虎是静止的，而电梯在向上运动，小虎就必须与电梯运动的方向相反，即逆着电梯的方向运动，才能相对于地面保持静止。
故答案为：20；4900；没有；增加；变大；逆着。
25．（6分）1974年，第一台微波炉问世，微波炉就是利用微波来煮饭烧菜的。微波是一种电磁波，这种电磁波的能量不仅比通常的无线电波大得多，而且还很有“个性”，微波一碰到金属就发生反射，金属根本没有办法吸收或传导它。但微波可以穿过玻璃、陶瓷、塑料等绝缘材料，且不会消耗能量。但透过含有水分的食物时，其能量会被吸收。
微波炉正是利用微波的这些特性制作的。微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。装食物的容器则用绝缘材料制成，微波能穿透食物，并使食物中的水分也随之运动，剧烈的运动产生了大量的热能，于是食物“煮”熟了，这就是微波炉的加热原理。
（1）通过阅读上面材料得知，在微波炉中应选用下列哪种容器来加热饭菜 C 。
（2）微波 具有 （填“具有”或“不具有”）能量。
（3）为了安全使用微波炉，应选用 三 孔插座。
（4）微波炉的外壳为什么是用不锈钢等金属材料制成的？
【答案】（1）C；（2）具有；（3）三；（4）微波一碰到金属就发生反射，金属根本没有办法吸收或传导它，微波炉的外壳用不锈钢等金属材料制成可以阻挡微波从炉内逃出，以免影响人们的身体健康。
【解答】解：（1）由短文知道，电磁波有几个重要的特性：微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；但微波可以穿过玻璃陶瓷、塑料等绝缘材料，且不会消耗能量；
故选C。
（2）微波传播速度和光速一样是3.0×108m/s，未必对人体有害，猜想它具有能量。
（3）三孔插座其中一孔是接地的，故安全。
（4）微波一碰到金属就发生反射，金属根本没有办法吸收或传导它，微波炉的外壳用不锈钢等金属材料制成可以阻挡微波从炉内逃出，以免影响人们的身体健康。
故答案为：（1）C；（2）具有；（3）三；（4）微波一碰到金属就发生反射，金属根本没有办法吸收或传导它，微波炉的外壳用不锈钢等金属材料制成可以阻挡微波从炉内逃出，以免影响人们的身体健康。电池名称
锂离子电池
电压
3.7V
容量
4200mAh
物质
比热容J/（kg•℃）
铝
0.88×103
铁
0.46×103
锌
0.39×103
铅
0.13×103
自行车质量
20kg
行驶时轮胎和地面的总接触面积
2×10﹣2m2
匀速行驶时受到阻力
30N
A.不锈钢盒子
B.铁盒子
C.玻璃盒子
D.铜盒子
电池名称
锂离子电池
电压
3.7V
容量
4200mAh
物质
比热容J/（kg•℃）
铝
0.88×103
铁
0.46×103
锌
0.39×103
铅
0.13×103
自行车质量
20kg
行驶时轮胎和地面的总接触面积
2×10﹣2m2
匀速行驶时受到阻力
30N
A.不锈钢盒子
B.铁盒子
C.玻璃盒子
D.铜盒子
