2025-2026学年广东江门九年级上学期开学摸底考试物理练习卷【含解析】

这是一份2025-2026学年广东江门九年级上学期开学摸底考试物理练习卷【含解析】，共29页。试卷主要包含了选择题，填空题，作图题，实验题，综合能力题等内容，欢迎下载使用。
1．（3分）2022年9月16日，大国重器“歼﹣20”伴飞护航“运﹣20”接迎志愿军烈士遗骸回到祖国怀抱，若认为“歼﹣20”中的飞行员是静止的，则选择的参照物是（ ）
A．“歼﹣20”B．机场塔台
C．地面D．机场矗立的五星红旗
2．（3分）如图为大力士拉重卡挑战赛的情景，大力士用绳子拉着卡车在水平地面上向前运动，使卡车向前运动的力的施力物体是（ ）
A．大力士B．绳子C．地面D．车轮
3．（3分）下列属于省力杠杆的是（ ）
A．手机自拍杆B．托盘天平
C．钓鱼竿D．核桃夹
4．（3分）在天宫课堂第二课直播中，我们看到：在核心舱内，叶光富老师将冰墩墩抛出后，冰墩墩沿着原来方向匀速前进。以下关于冰墩墩的说法正确的是（ ）
A．从地面上看，冰墩墩运动状态保持不变
B．冰墩墩被抛出前没有惯性
C．以冰墩墩为参照物，叶光富老师在往后退
D．冰墩墩此时不受力
5．（3分）如图所示，在一根结实的细绳的一端栓一个小球，绳子的另一端固定在悬挂点O上，做成一个单摆。拉动小球到B处，放手后使它摆动起来，不计空气阻力，则小球在摆动过程中，下列说法正确的是（ ）
A．小球从C运动到A的过程中所受的重力从C指向A
B．小球在整个运动过程中不可能受平衡力的作用
C．小球运动到最高处C时速度为零，此时小球受到平衡力的作用
D．小球运动到最低处A时，小球受到的重力和绳子对小球的拉力是一对平衡力
6．如图所示，是我国自主研发的C919大型商用客机，下列关于客机的相关物理知识的说法，正确的是（ ）
A．客机宽大的轮子，减小了客机着陆时对地面的压力
B．客机在高空受到的大气压强比在地面受到的大气压强要大
C．客机在加速升空时惯性会增大
D．客机升空是利用了“流体在流速大的地方压强小”的原理
7．（3分）如图所示，将两个完全相同的小球分别放入盛有两种不同液体的甲、乙烧杯中，待小球静止后，两个烧杯内液面高度相同。下列说法正确的是（ ）
A．甲杯中的小球受到的浮力大
B．乙烧杯中小球排开液体的质量大
C．甲杯中液体的密度大
D．乙烧杯底部受到的液体压强大
二、填空题：本大题共7小题，每空1分，共21分。
8．（3分）19世纪末，英国物理学家 发现了比原子小得多的带负电荷的粒子—— ，从而说明 是可分的。
9．（3分）一木箱在水平地面上向右运动，此时木箱在水平方向只受滑动摩擦力，滑动摩擦力f＝50N；此时若对木箱施加一个水平向右、大小不变的推力F，如图所示，木箱仍向右运动，结合运动和力的关系分析，木箱受到推力F后可能出现的运动情况。
10．（3分）如图为小明自制的气压计。制作中小明塞紧瓶塞后，通过细玻璃管向瓶中吹入少量空气，使瓶内气体压强 （选填“大于”“小于”或“等于”）大气压，水沿玻璃管上升到瓶口以上。把它从山脚拿到山顶，发现玻璃管内水柱的高度 （选填“增大”“减小”或“不变”），说明大气压随海拔高度的增加而 （选填“增大”“减小”或“不变”）。
11．如图两个容器中分别盛有甲、乙两种不同的液体。把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲所示；放入乙液体中，两球静止时的情况如图乙所示，图乙小球A受到的浮力 （大于/小于/等于）A受到的重力，小球A的质量 （大于/小于/等于）小球B的质量，小球A在甲液体中受到的浮力 （大于/小于/等于）在乙液体中的浮力。
12．一人用如图所示的装置拉车，汽车以0.2m/s的速度匀速前进了1m，此时弹簧测力计的示数为400N，则汽车受到的阻力是 N；人拉绳的速度为 m/s；有用功为 焦；人拉车的功率为 W。
13．如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F﹣t和v﹣t的图象分别如图乙、丙所示。由图象可知，0﹣3s内，推力对物体做的功为 J；t＝10s时，物体受到的摩擦力是 N。
14．一个连同随身装备共90kg的宇航员，在月球上质量为 kg，重为 N．如图所示，跳伞运动员在从飞机上跳下、降落伞没有打开之前，下落会越来越快，此时运动员受到的阻力 重力；当降落伞打开后，运动员匀速下落时，受到的阻力 重力。（选填“大于”、“小于”或“等于”）（g＝10N/kg，月球对它表面附近的物体也有引力，这个力大约是地球对地面附近同一物体引力的16）
三、作图题：本题7分。
15．（2分）如图是某人沿斜坡滑雪的示意图，请在图中画出该人所受重力G、支持力N和阻力f的示意图。
16．（2分）如图，物块从斜面滑下，画出物块在水平面滑行时受到的摩擦力f和物块对水平面压力F的示意图。
17．（3分）如图所示，用起瓶器开启瓶盖，请在图中画出作用在A点的最小动力F1。
四、实验题：本大题共3小题，第18小题7分，第19小题6分，第20小题7分，共20分。
18．（7分）小明用如下方案探究“阻力对物体运动的影响”：
①在水平面铺上毛巾；
②让小车从斜面某一高度由静止下滑；
③小车下滑至斜面底端后在水平面继续滑行至静止，用传感器采集数据；
④把毛巾换成棉布、塑料板，重复上述实验，小车速度与时间的变化关系如图所示。
（1）让小车三次都从同一高度由静止下滑的目的是使小车到水平面的 相同；
（2）由图可知小车在 平面受到的阻力最小，速度减小最慢。由此可进一步推测：当阻力为零时，小车将 。
19．（6分）为了探究滑动摩擦力大小与什么因素有关，小张老师利用信息技术，设计了如图甲所示的小组实验装置，其简化图如乙图所示，装置水平放置。
（1）实验过程中，电动机驱动滑台，使长木板向右运动，如图乙所示，力F沿水平向右的方向拉动长木板A，则物块B受到的滑动摩擦力的大小 （选填“大于”“小于”或“等于”）力传感器的示数；
（2）分别使用正六棱柱的毛巾面、棉布面和木板面进行实验，发现力传感器的示数不同，说明滑动摩擦力大小与 有关；
（3）只调节电机驱动力，使长木板以不同的速度运动，发现每次力传感器的示数相同，说明滑动摩擦力大小与物体间的相对运动速度 （选填“有”或“无”）关；
（4）该装置还可以设法通过改变压力大小，来探究与滑动摩擦力的关系；用两个力传感器分别测出压力大小和滑动摩擦力的大小，某小组多次实验后，记录了如上表所示的实验数据：
①请在图丙的坐标图中，作出滑动摩擦力f与压力FN的关系图像；
②根据图图像可以得出实验结论： 。
20．（7分）某实验小组的同学利用如图所示的装置验证阿基米德原理。
（1）方案一：小佳用石块按照图甲所示的实验步骤依次进行实验，由图甲中几个步骤的测量数据可知，石块浸没在水中时，发现F浮 G排（等于或不等于），造成这种结果的原因不可能是 （填序号）。
A.最初溢水杯中的水未装至溢水口
B.整个实验过程中，弹簧测力计都没有校零
C.第三步操作中，石块浸没后，触碰到溢水杯的底部
小佳改正错误后，得到石块浸没在水中的浮力为1N，石块的体积 m3。则石块密度为 kg/m3。
（2）方案二：如图乙所示，小明将装满水的溢水杯放在升降台C上，当小明缓慢调高升降台，且容器不与重物接触时，发现随着重物浸入水中的体积越来越大，弹簧测力计A的示数逐渐减小，弹簧测力计B的示数逐渐增大，若观察到弹簧测力计A示数的变化量 弹簧测力计B的示数变化量（填“大于”、“小于”或“等于”）则可以证明阿基米德原理的正确性。
五、计算题；本大题共2小题，第21小题6分，第22小题7分，共13分。
21．（6分）如图所示，水平地面上有一圆柱形容器，其底面积S为0.02m2，一个体积V为10﹣3m3的正方体物块通过一根细线与容器底部相连，细线受到的拉力F拉力4N，此时容器中水深h为40cm，ρ水＝1.0×103kg/m3，g取10N/kg。求：
（1）此时物块所受的浮力F浮；
（2）物块的重力G；
（3）此时容器底部受到水的压力F压。
22．（7分）新疆果子沟大桥跨越伊犁河谷，该水平大桥北起蒙琼库勒南至将军沟隧道，成为亚欧大通道的咽喉，是对“一带一路”经济的巨大推动，线路全长4.95km，桥面距谷底净高达200m，设计最高时速90km/h，货车重6000kg。阻力为车重的0.2倍。（g＝10N/kg）
（1）一辆货车以设计最高时速通过全部线路需多少分钟？
（2）若货车车轮与桥面的总接触面积为0.8m2，则对桥面的压强为多少？
（3）货车以设计最高时速匀速经过大桥，牵引力的功率为多少？
六、综合能力题：本大题共3小题，每小题6分，共18分。
23．（6分）在探究影响压力作用效果的因素时，某同学利用小桌、海绵和砝码等器材，进行了如图所示的实验。
（1）本实验根据观察海绵的 来比较压力的作用效果的，这种实验方法是 。
（2）比较甲、乙两图，可得出结论： 相同时，压力越大压力的作用效果越明显；
（3）比较 和 两图，可得出的结论是：压力相同时， ，压力作用的效果越明显；下列实例中，直接应用该结论的是 （填序号）。
①书包要用宽的背带；
②交通管理部门规定，货车每一车轴的平均承载质量不得超过10t。
24．（6分）小华同学为“探究杠杆的平衡条件”，设计了如图所示的实验。
（1）实验前，杠杆在如图甲所示的位置静止，此时杠杆处于 （选填“平衡”或“非平衡”）状态，为了使杠杆在水平位置平衡，应将平衡螺母向 （选填“左”或“右”）调节。
（2）调节好杠杆后，为了获取实验数据，在图乙、丙两个方案中，按 （选填“乙”或“丙”）方案进行实验能更加方便地测出 。
（3）经过实验，得到的数据如下表：
由数据可初步得到的结论是 （用公式表示），实验中多次改变力和力臂，目的是 。
（4）保持杠杆一直处于水平位置平衡，当弹簧测力计由图乙逐渐旋转至图丙所示位置时，弹簧测力计的示数 （选填“变大”“变小”或“不变”）。
25．（6分）比亚迪“秦”是国产高性能混合动力车，“秦”充电10kW•h（1kW•h＝3.6×106J）即可达到纯电动模式续航里程80km，能满足日常上下班短途用电需求，长途可使用油电混合动力，最高时速可达180km/h，百公里综合油耗仅2L，“秦”电动机效率为80%（即有80%的电能转化为有用的机械能）。
（1）“秦”纯电动模式行驶时电池将化学能转化为 能供电动机使用，若电池电量过低需要插在充电桩上充电，此时的电池相当于电路中的 ；
（2）汽车前排两侧的后视镜采用 镜，若小明透过后视镜看到路边电子钟的时间如图所示，则电子钟实际的时间是 ；
（3）当紧急制动、碰撞或车辆行驶状态急剧变化时，系在车上人员的安全带能在人尚未移动时拉紧软带，将乘员紧紧地绑在座椅上，起缓冲保护作用；待冲击力峰值过去时，安全带会自动适当放松，避免因拉力过大造成二次伤害，同时自锁装置使软带固定在某一个位置上，有效保护乘员的安全。当发生碰撞时，则安全带对人的拉力随时间变化的图像是 ；
（4）若某一次纯电动模式行驶中“秦”消耗电能4kW•h，若用效率为25%的燃油汽车需要 kg的汽油。（汽油热值为4×107J/kg）

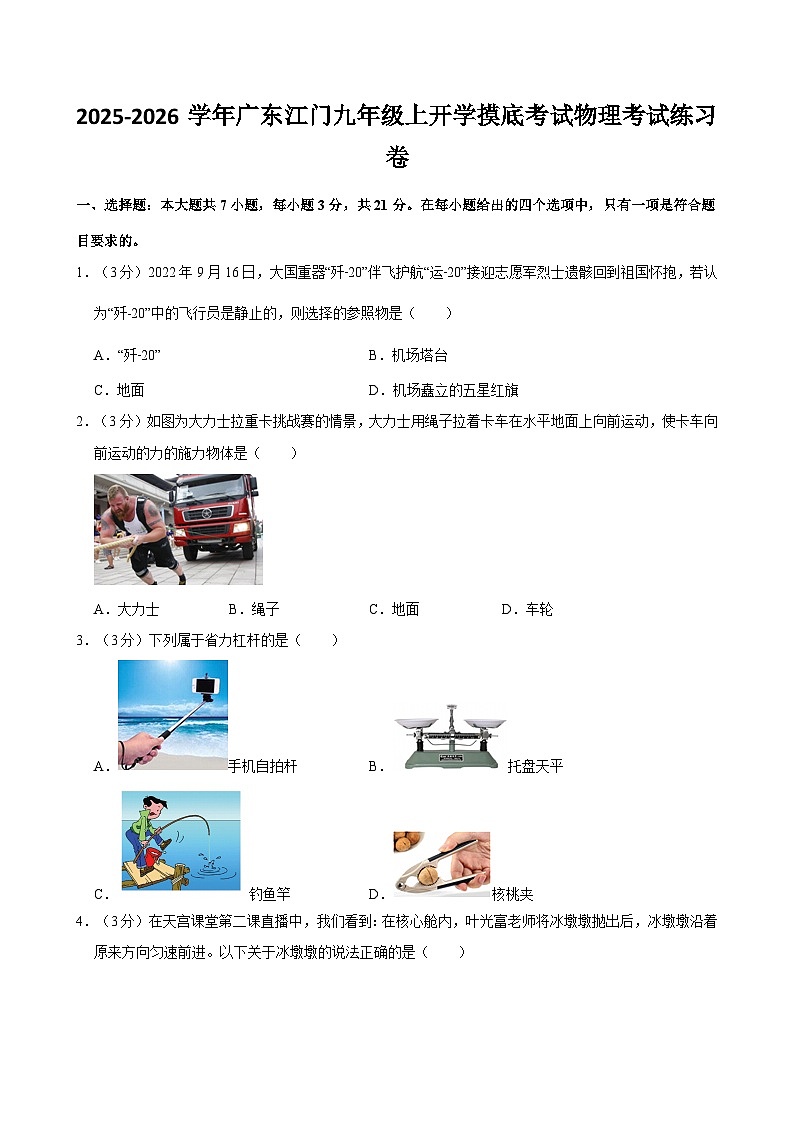

2025-2026学年广东江门九年级上开学摸底考试物理考试练习卷
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（3分）2022年9月16日，大国重器“歼﹣20”伴飞护航“运﹣20”接迎志愿军烈士遗骸回到祖国怀抱，若认为“歼﹣20”中的飞行员是静止的，则选择的参照物是（ ）
A．“歼﹣20”B．机场塔台
C．地面D．机场矗立的五星红旗
【答案】A
【解答】解：A、若以“歼﹣20”为参照物，“歼﹣20”中的飞行员相对位置没有发生变化，是静止的，故A符合题意；
B、若以塔台为参照物，“歼﹣20”中的飞行员相对位置发生了变化，是运动的，故B不合题意；
C、若以地面为参照物，“歼﹣20”中的飞行员相对位置发生了变化，是运动的，故C不合题意；
D、若以机场矗立的五星红旗为参照物，“歼﹣20”中的飞行员相对位置发生了变化，是运动的，故D不合题意；
故选：A。
2．（3分）如图为大力士拉重卡挑战赛的情景，大力士用绳子拉着卡车在水平地面上向前运动，使卡车向前运动的力的施力物体是（ ）
A．大力士B．绳子C．地面D．车轮
【答案】B
【解答】解：大力士通过绳子拉卡车向前运动，使车向前运动的力的施力物体是绳子，故B正确，ACD错误。
故选：B。
3．（3分）下列属于省力杠杆的是（ ）
A．手机自拍杆B．托盘天平
C．钓鱼竿D．核桃夹
【答案】D
【解答】解：A、手机自拍杆在使用过程中，动力臂小于阻力臂，是费力杠杆，故A错误；
B、天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，不省力也不费力，故B错误；
C、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故C错误；
D、核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故D正确；
故选：D。
4．（3分）在天宫课堂第二课直播中，我们看到：在核心舱内，叶光富老师将冰墩墩抛出后，冰墩墩沿着原来方向匀速前进。以下关于冰墩墩的说法正确的是（ ）
A．从地面上看，冰墩墩运动状态保持不变
B．冰墩墩被抛出前没有惯性
C．以冰墩墩为参照物，叶光富老师在往后退
D．冰墩墩此时不受力
【答案】C
【解答】解：A、核心舱为绕地球做圆周运动，从地面上看，冰墩墩的运动方向不断变化，因此运动状态改变，故A错误；
B、一切物体在任何时候都有惯性，冰墩墩被抛出前也有惯性，故B错误；
C、以冰墩墩为参照物，叶光富老师与冰墩墩之间的位置不断变大，所以以冰墩墩为参照物，叶光富老师在往后退，故C正确；
D、空间站内有空气，所以空间站内存在气压，根据F＝pS可知，冰墩墩会受到压力，故D错误。
故选：C。
5．（3分）如图所示，在一根结实的细绳的一端栓一个小球，绳子的另一端固定在悬挂点O上，做成一个单摆。拉动小球到B处，放手后使它摆动起来，不计空气阻力，则小球在摆动过程中，下列说法正确的是（ ）
A．小球从C运动到A的过程中所受的重力从C指向A
B．小球在整个运动过程中不可能受平衡力的作用
C．小球运动到最高处C时速度为零，此时小球受到平衡力的作用
D．小球运动到最低处A时，小球受到的重力和绳子对小球的拉力是一对平衡力
【答案】B
【解答】解：
A、小球从C运动到A的过程中所受的重力方向不变，总是竖直向下的，故A错误；
BC、小球运动到最高处C时速度为零，细绳对它的拉力和它受到的重力没有作用在同一条直线上，且大小不相等，所以此时小球不是受到平衡力的作用；
小球在整个运动过程中，其速度大小和运动方向不断变化，处于非平衡状态，所以小球不可能受平衡力的作用，故B正确，C错误；
D、小球运动到最低处A时，绳子对小球的拉力大于小球的重力，会使得小球做圆周运动，所以二力不是一对平衡力，故D错误；
故选：B。
6．如图所示，是我国自主研发的C919大型商用客机，下列关于客机的相关物理知识的说法，正确的是（ ）
A．客机宽大的轮子，减小了客机着陆时对地面的压力
B．客机在高空受到的大气压强比在地面受到的大气压强要大
C．客机在加速升空时惯性会增大
D．客机升空是利用了“流体在流速大的地方压强小”的原理
【答案】D
【解答】解：A、客机宽大的轮子，是在压力一定时，通过增大受力面积来减小客机对地面的压强，故A错误；
B、大气压随着高度的增加而减小，所以客机在高空所受的大气压强，比地面附近的大气压强小，故B错误；
C、客机在加速升空时，质量不变，惯性不变，故C错误；
D、客机机翼表面制作成“上凸下平”制造形状，利用了流体压强与流速的关系，即空气流速大的地方压强小，使上方空气流速快，压强小，下方空气流速慢，压强大，从而产生升力，故D正确。
故选：D。
7．（3分）如图所示，将两个完全相同的小球分别放入盛有两种不同液体的甲、乙烧杯中，待小球静止后，两个烧杯内液面高度相同。下列说法正确的是（ ）
A．甲杯中的小球受到的浮力大
B．乙烧杯中小球排开液体的质量大
C．甲杯中液体的密度大
D．乙烧杯底部受到的液体压强大
【答案】C
【解答】解：
A、因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，两个完全相同的小球，重力相等，则两小球受到的浮力相等，故A错误；
B、因为小球在两杯中受到的浮力相等，都等于小球的重力，根据F浮＝G排＝m排g可知，两小球在两杯中排开液体的质量相等，故B错误；
C、由图可知，小球在甲、乙两杯中分别处于漂浮和悬浮状态。根据浮沉条件可知，ρ甲液＞ρ球，ρ乙液＝ρ球，所以ρ甲液＞ρ乙液，故C正确；
D、两杯中液面相平，ρ甲液＞ρ乙液，根据p＝ρ液gh可知，烧杯底受到液体的压强p甲液＞p乙液，故D错误。
故选：C。
二、填空题：本大题共7小题，每空1分，共21分。
8．（3分）19世纪末，英国物理学家 汤姆生 发现了比原子小得多的带负电荷的粒子—— 电子 ，从而说明 原子 是可分的。
【答案】汤姆生；电子；原子。
【解答】解：19世纪末，英国物理学家汤姆生发现了比原子小得多的带负电的粒子“电子”从而说明原子是可以再分的。
故答案为：汤姆生；电子；原子。
9．（3分）一木箱在水平地面上向右运动，此时木箱在水平方向只受滑动摩擦力，滑动摩擦力f＝50N；此时若对木箱施加一个水平向右、大小不变的推力F，如图所示，木箱仍向右运动，结合运动和力的关系分析，木箱受到推力F后可能出现的运动情况。
【答案】如果F＞f，物体向右做加速直线运动，如果F＝f，物体向右做匀速直线运动，如果F＜f，物体向右做减速直线运动。
【解答】解：物体由于惯性在水平地面上向右滑动，物体受到的水平向左的滑动摩擦力是：f＝50N，
当施加一个向右的F时，如果F＞50N，F＞f，物体水平方向上受到的合力向右，故物体向右做加速直线运动，
如果F＝50N，F＝f，物体水平方向上受到的合力为零，故物体向右做匀速直线运动，
如果F＜50N，F＜f，物体水平方向上受到的合力向左，故物体向右做减速直线运动。
故答案为：如果F＞f，物体向右做加速直线运动，如果F＝f，物体向右做匀速直线运动，如果F＜f，物体向右做减速直线运动。
10．（3分）如图为小明自制的气压计。制作中小明塞紧瓶塞后，通过细玻璃管向瓶中吹入少量空气，使瓶内气体压强 大于 （选填“大于”“小于”或“等于”）大气压，水沿玻璃管上升到瓶口以上。把它从山脚拿到山顶，发现玻璃管内水柱的高度 增大 （选填“增大”“减小”或“不变”），说明大气压随海拔高度的增加而 减小 （选填“增大”“减小”或“不变”）。
【答案】大于；增大；减小
【解答】解：从管子上端吹入少量气体，会使瓶内气压大于大气压，水沿玻璃管上升到瓶口以上；
因为瓶内封闭气体压强p等于大气压p0与玻璃管内水柱产生的压强之和，即p＝p0+ρgh，h为玻璃管内水柱的高度；当我们把它从山脚拿到山顶，由于大气压随着高度的增加而减小，瓶内气体压强p不变，而大气压p0变小，所以h应变大，即玻璃管中水柱的高度增大，说明大气压随着高度的增加而减小。
故答案为：大于；增大；减小。
11．如图两个容器中分别盛有甲、乙两种不同的液体。把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲所示；放入乙液体中，两球静止时的情况如图乙所示，图乙小球A受到的浮力 等于 （大于/小于/等于）A受到的重力，小球A的质量 小于 （大于/小于/等于）小球B的质量，小球A在甲液体中受到的浮力 小于 （大于/小于/等于）在乙液体中的浮力。
【答案】等于；小于；小于。
【解答】解：（1）在乙液体中，A漂浮，小球A受到的浮力等于A受到的重力；
A漂浮，则A的密度小于乙液体的密度；B下沉，B的密度大于乙液体的密度；比较可知，A的密度小于B的密度；两个小球的体积相同，根据m＝ρV可知，A的质量小于B的质量；
（2）由图可知，在甲液体中A球下沉，则GA＞F浮甲，在乙液体中A球漂浮，则GA＝F浮乙，所以F浮甲＜F浮乙。
故答案为：等于；小于；小于。
12．一人用如图所示的装置拉车，汽车以0.2m/s的速度匀速前进了1m，此时弹簧测力计的示数为400N，则汽车受到的阻力是 600 N；人拉绳的速度为 0.6 m/s；有用功为 600 焦；人拉车的功率为 120 W。
【答案】见试题解答内容
【解答】解：（1）定滑轮在水平方向上受向左400N的弹簧测力计的拉力和向右的两股绳子的拉力，
则每股绳子的拉力为F=12F′=12×400N＝200N；
∵右边的动滑轮和汽车，由三股绳子向左拉着动滑轮和汽车，它们受到向右的阻力，
∴汽车所受阻力为f＝3F＝3×200N＝600N；
（2）对滑轮组来说，n＝3，
∵s2＝1m，v2＝0.2m/s，
∴s1＝3s2，＝3×1m＝3m，
v1＝3v2＝3×0.2m/s＝0.6m/s，
∴W有用＝fs2＝600N×1m＝600J，
拉车的功率 P=W总t=Fst=Fv＝200N×0.6m/s＝120W；
故答案为：600；0.6；600；120。
13．如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F﹣t和v﹣t的图象分别如图乙、丙所示。由图象可知，0﹣3s内，推力对物体做的功为 0 J；t＝10s时，物体受到的摩擦力是 6 N。
【答案】见试题解答内容
【解答】解：
（1）由图丙可知，在0～3s内，物体的速度为零，处于静止状态，对物体施加了力，但在力的方向上没有移动距离，推力没有做功，即推力对物体做的功为0J。
（2）由丙图知，9～12s时，物体在水平地面上做匀速直线运动，水平方向上的摩擦力与推力F二力平衡，则t＝10s时，摩擦力f＝F＝6N。
故答案为：0；6。
14．一个连同随身装备共90kg的宇航员，在月球上质量为 90 kg，重为 150 N．如图所示，跳伞运动员在从飞机上跳下、降落伞没有打开之前，下落会越来越快，此时运动员受到的阻力 小于 重力；当降落伞打开后，运动员匀速下落时，受到的阻力 等于 重力。（选填“大于”、“小于”或“等于”）（g＝10N/kg，月球对它表面附近的物体也有引力，这个力大约是地球对地面附近同一物体引力的16）
【答案】见试题解答内容
【解答】解：
（1）因为物体的质量不随物体形状、状态和位置的改变而改变，
所以从地球到月球，宇航员连同随身装备的质量不变，仍然为90kg；
宇航员在地球上的重力：G＝mg＝90kg×10N/kg＝900N，
由题意可得，宇航员在月球上的重力：
G′=16G=16×900N＝150N；
（2）降落伞没有打开前，跳伞运动员所受阻力小于重力，所以下落速度越来越快；
打开降落伞后，当所受阻力与重力大小相等时，这两个力平衡，此时运动员匀速下落。
故答案为：90；150；小于；等于。
三、作图题：本题7分。
15．（2分）如图是某人沿斜坡滑雪的示意图，请在图中画出该人所受重力G、支持力N和阻力f的示意图。
【答案】见解答
【解答】解：该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故画出该人所受重力G、支持力N和阻力f的示意图如图：
；
16．（2分）如图，物块从斜面滑下，画出物块在水平面滑行时受到的摩擦力f和物块对水平面压力F的示意图。
【答案】见解析。
【解答】解：以接触面的中点为压力作用点，画一条垂直于水平面向下的带箭头的线段，即为物块对水平面的压力F；
物块在水平面上向右滑行，受到水平向左的摩擦力；过物块的重心画一条水平向左的带箭头线段，即为物块受到的摩擦力f。
如图所示：
17．（3分）如图所示，用起瓶器开启瓶盖，请在图中画出作用在A点的最小动力F1。
【答案】
【解答】解：由杠杆平衡条件F1 L1＝F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂L最长；由于阻力使杠杆顺时针方向转动，所以动力的方向应该向上，过点A垂直于OA向上作出最小动力F的示意图，如图所示：
四、实验题：本大题共3小题，第18小题7分，第19小题6分，第20小题7分，共20分。
18．（7分）小明用如下方案探究“阻力对物体运动的影响”：
①在水平面铺上毛巾；
②让小车从斜面某一高度由静止下滑；
③小车下滑至斜面底端后在水平面继续滑行至静止，用传感器采集数据；
④把毛巾换成棉布、塑料板，重复上述实验，小车速度与时间的变化关系如图所示。
（1）让小车三次都从同一高度由静止下滑的目的是使小车到水平面的 速度 相同；
（2）由图可知小车在 塑料板 平面受到的阻力最小，速度减小最慢。由此可进一步推测：当阻力为零时，小车将 做匀速直线运动 。
【答案】（1）速度；（2）塑料板；做匀速直线运动。
【解答】解：（1）根据控制变量法，让小车三次都从同一高度由静止下滑的目的是使小车到水平面的速度相同；
（2）由图可知小车在塑料板上运动时间最长，受到的阻力最小，速度减小最慢。由此可进一步推测：当阻力为零时，小车的速度不会变小，将做匀速直线运动。
故答案为：（1）速度；（2）塑料板；做匀速直线运动。
19．（6分）为了探究滑动摩擦力大小与什么因素有关，小张老师利用信息技术，设计了如图甲所示的小组实验装置，其简化图如乙图所示，装置水平放置。
（1）实验过程中，电动机驱动滑台，使长木板向右运动，如图乙所示，力F沿水平向右的方向拉动长木板A，则物块B受到的滑动摩擦力的大小 等于 （选填“大于”“小于”或“等于”）力传感器的示数；
（2）分别使用正六棱柱的毛巾面、棉布面和木板面进行实验，发现力传感器的示数不同，说明滑动摩擦力大小与 接触面的粗糙程度 有关；
（3）只调节电机驱动力，使长木板以不同的速度运动，发现每次力传感器的示数相同，说明滑动摩擦力大小与物体间的相对运动速度 无 （选填“有”或“无”）关；
（4）该装置还可以设法通过改变压力大小，来探究与滑动摩擦力的关系；用两个力传感器分别测出压力大小和滑动摩擦力的大小，某小组多次实验后，记录了如上表所示的实验数据：
①请在图丙的坐标图中，作出滑动摩擦力f与压力FN的关系图像；
②根据图图像可以得出实验结论： 在接触面粗糙程度一定时，滑动摩擦力与压力成正比 。
【答案】：（1）等于；（2）接触面的粗糙程度；（3）无；（4）见上图；在接触面粗糙程度一定时，滑动摩擦力与压力成正比。
【解答】解：（1）实验过程中，电动机驱动滑台，使长木板向右运动，如图乙所示，六棱柱相对地面处于静止状态，受到传感器的拉力与受到长木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，因传感器的拉力方向为水平向左，故六棱柱所受的摩擦力方向为水平向右；物块B受到的滑动摩擦力的大小等于力传感器的示数。
（2）分别使用正六棱柱的毛巾面、棉布面和木板面进行实验，发现力传感器的示数不同，说明滑动摩擦力大小与接触面的粗糙程度有关。
（3）只调节电机驱动力，使长木板以不同的速度运动，从而改变正六棱柱与长木板间的相对运动速度，发现不同速度下，力传感器的示数相同，说明滑动摩擦力大小与物体间的相对运动速度无关。
（4）根据表中数据，在图丙的坐标图中找出对应的点连线，滑动摩擦力f与压力FN的关系图像如下所示：
因为一过原点的直线，由此，我们可以得出实验结论：在接触面粗糙程度一定时，滑动摩擦力与压力成正比。
故答案为：（1）等于；（2）接触面的粗糙程度；（3）无；（4）见上图；在接触面粗糙程度一定时，滑动摩擦力与压力成正比。
20．（7分）某实验小组的同学利用如图所示的装置验证阿基米德原理。
（1）方案一：小佳用石块按照图甲所示的实验步骤依次进行实验，由图甲中几个步骤的测量数据可知，石块浸没在水中时，发现F浮 不等于 G排（等于或不等于），造成这种结果的原因不可能是 B （填序号）。
A.最初溢水杯中的水未装至溢水口
B.整个实验过程中，弹簧测力计都没有校零
C.第三步操作中，石块浸没后，触碰到溢水杯的底部
小佳改正错误后，得到石块浸没在水中的浮力为1N，石块的体积 1×10﹣4 m3。则石块密度为 2.5×103 kg/m3。
（2）方案二：如图乙所示，小明将装满水的溢水杯放在升降台C上，当小明缓慢调高升降台，且容器不与重物接触时，发现随着重物浸入水中的体积越来越大，弹簧测力计A的示数逐渐减小，弹簧测力计B的示数逐渐增大，若观察到弹簧测力计A示数的变化量 等于 弹簧测力计B的示数变化量（填“大于”、“小于”或“等于”）则可以证明阿基米德原理的正确性。
【答案】（1）不等于；B；1×10﹣4；2.5×103；（2）等于。
【解答】解：
（1）由图甲可知石块的重力G＝2.5N，石块浸没在水中时弹簧测力计的示数F拉＝1.4N，则石块浸没在水中时受到水的浮力F浮＝G﹣F拉＝2.5N﹣1.4N＝1.1N，
由图甲可知空桶重G空桶＝1.2N，桶和石块排开水的总重力G总＝2.2N，则石块排开水的重力G排＝G总﹣G空桶＝2.2N﹣1.2N＝1N，
由此可知，石块受到水的浮力F浮不等于石块排开水的重力G排，且F浮＞G排；
A、若最初溢水杯中的水未装至溢水口，放入石块后，石块排开的水只有一部分溢出到桶中，溢出水的重力小于石块排开水的重力，所以测得石块排开水的重力G排减小，即F浮＞G排，故A有可能；
B、整个实验过程，弹簧测力计都没有校零（即四次测量结果都偏大或都偏小），根据F浮＝G﹣F拉可知测得石块受到浮力的大小不变，根据G排＝G总﹣G空桶可知测得石块排开水的重力不变，所以B不可能；
C、第三步操作中，石块碰触到溢水杯的底部，溢水杯底部对石块有支持力，会使弹簧测力计示数变小，根据称重法测浮力F浮＝G﹣F拉可知，会使测得石块受到的浮力变大，即F浮＞G排，故C有可能；
故选：B；
石块浸没在水中时受到的浮力为1N，石块排开水的体积V排=F浮ρ水g=1N1.0×103kg/m3×10N/kg=1×10﹣4m3，
则石块的体积V＝V排＝1×10﹣4m3，
石块的重力G＝2.5N，则石块的质量m=Gg=2.5N10N/kg=0.25kg，
石块的密度：ρ=mV=0.25kg1×10−4m3=2.5×103kg/m3；
（2）重物浸入水中时，由F浮＝G﹣F拉可知弹簧测力计A的示数变化量为浮力，而弹簧测力计B的示数变化量为重物排开水受到的重力，若弹簧测力计A的示数变化量等于弹簧测力计B的示数变化量，即F浮＝G排，则可以证明阿基米德原理的正确性。
故答案为：（1）不等于；B；1×10﹣4；2.5×103；（2）等于。
五、计算题；本大题共2小题，第21小题6分，第22小题7分，共13分。
21．（6分）如图所示，水平地面上有一圆柱形容器，其底面积S为0.02m2，一个体积V为10﹣3m3的正方体物块通过一根细线与容器底部相连，细线受到的拉力F拉力4N，此时容器中水深h为40cm，ρ水＝1.0×103kg/m3，g取10N/kg。求：
（1）此时物块所受的浮力F浮；
（2）物块的重力G；
（3）此时容器底部受到水的压力F压。
【答案】（1）此时物体所受的浮力F浮为10N；
（2）物块的重力G为6N；
（3）此时容器底受到水的压力F压为80N。
【解答】解：（1）物块排开水的体积：V排＝V＝V＝10﹣3m3，
物块受到的浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×10﹣3m3＝10N；
（2）分析可知，物块受到三个力的作用：竖直向下的重力和拉力、竖直向上的浮力，
则物体的重力为：G＝F浮﹣F拉＝10N﹣4N＝6N；
（3）此时容器中水深：h＝40cm＝0.4m，
水对容器底的压强为：p＝ρgh＝1.0×103kg/m3×10N/kg×0.4m＝4000Pa；
根据p=FS可知此时容器底受到水的压力：F压＝pS＝4000Pa×0.02m2＝80N；
答：（1）此时物体所受的浮力F浮为10N；
（2）物块的重力G为6N；
（3）此时容器底受到水的压力F压为80N。
22．（7分）新疆果子沟大桥跨越伊犁河谷，该水平大桥北起蒙琼库勒南至将军沟隧道，成为亚欧大通道的咽喉，是对“一带一路”经济的巨大推动，线路全长4.95km，桥面距谷底净高达200m，设计最高时速90km/h，货车重6000kg。阻力为车重的0.2倍。（g＝10N/kg）
（1）一辆货车以设计最高时速通过全部线路需多少分钟？
（2）若货车车轮与桥面的总接触面积为0.8m2，则对桥面的压强为多少？
（3）货车以设计最高时速匀速经过大桥，牵引力的功率为多少？
【答案】（1）一辆货车以设计最高时速通过全部线路需要3.3min；
（2）货车对桥面的压强为7.5×104Pa；
（3）货车经过大桥，牵引力的功率为3×105W。
【解答】解：（1）由v=st可知，一辆货车以设计最高时速通过全部线路需要的时间：t=sv=4.95km90km/ℎ=0.055h＝3.3min；
（2）货车的重力：G＝mg＝6000kg×10N/kg＝6×104N，
货车对水平桥面的压力：F压＝G＝6×104N，
货车对桥面的压强：p=F压S=6×104N0.8m2=7.5×104Pa；
（3）货车受到的阻力：f＝0.2G＝0.2×6×104N＝1.2×104N，
因为货车做匀速直线运动，所以，由二力平衡条件可知，货车的牵引力：F＝f＝1.2×104N，
货车的速度：v＝90km/h＝25m/s，
则牵引力的功率：P=Wt=Fst=Fv＝1.2×104N×25m/s＝3×105W。
答：（1）一辆货车以设计最高时速通过全部线路需要3.3min；
（2）货车对桥面的压强为7.5×104Pa；
（3）货车经过大桥，牵引力的功率为3×105W。
六、综合能力题：本大题共3小题，每小题6分，共18分。
23．（6分）在探究影响压力作用效果的因素时，某同学利用小桌、海绵和砝码等器材，进行了如图所示的实验。
（1）本实验根据观察海绵的 凹陷程度 来比较压力的作用效果的，这种实验方法是 转换法 。
（2）比较甲、乙两图，可得出结论： 受力面积 相同时，压力越大压力的作用效果越明显；
（3）比较 乙 和 丙 两图，可得出的结论是：压力相同时， 受力面积越小 ，压力作用的效果越明显；下列实例中，直接应用该结论的是 ① （填序号）。
①书包要用宽的背带；
②交通管理部门规定，货车每一车轴的平均承载质量不得超过10t。
【答案】（1）凹陷程度；转换法；（2）受力面积；（3）乙；丙；受力面积越小；①。
【解答】解：
（1）根据转换法，同学们是根据海绵的凹陷程度来比较压力的作用效果；
（2）观察甲乙情况可知，受力面积相同，乙中压力大，压力作用效果明显，故得到的结论是：受力面积一定时，压力越大，压力作用效果越明显；
（3）由图乙和图丙可知，压力相同而受力面积不同，受力面积越小，海绵凹陷程度越大，力的作用效果越明显，由此可知：压力相同，受力面积越小，压力的作用效果越明显；
①书包要用宽的背带，是在压力一定时，增大受力面积，减小压强，符合题意；
②交通管理部门规定，货车每一车轴的平均承载质量不得超过10t，严禁货车超载，这是在受力面积一定时，控制压力大小来控制压强，不合题意。
故直接应用上述结论的是①。
故答案为：（1）凹陷程度；转换法；（2）受力面积；（3）乙；丙；受力面积越小；①。
24．（6分）小华同学为“探究杠杆的平衡条件”，设计了如图所示的实验。
（1）实验前，杠杆在如图甲所示的位置静止，此时杠杆处于 平衡 （选填“平衡”或“非平衡”）状态，为了使杠杆在水平位置平衡，应将平衡螺母向 右 （选填“左”或“右”）调节。
（2）调节好杠杆后，为了获取实验数据，在图乙、丙两个方案中，按 乙 （选填“乙”或“丙”）方案进行实验能更加方便地测出 力臂大小 。
（3）经过实验，得到的数据如下表：
由数据可初步得到的结论是 F1l1＝F2l2 （用公式表示），实验中多次改变力和力臂，目的是 得出普遍性的规律 。
（4）保持杠杆一直处于水平位置平衡，当弹簧测力计由图乙逐渐旋转至图丙所示位置时，弹簧测力计的示数 变大 （选填“变大”“变小”或“不变”）。
【答案】（1）平衡；右；（2）乙；力臂大小；（3）F1l1＝F2l2；得出普遍性的规律；（4）变大。
【解答】解：（1）杠杆的平衡状态包括静止状态、匀速转动状态，所以图甲中杠杆处于平衡状态；若要使杠杆在水平位置平衡，根据“左高左调、右高右调”的原则，应当将平衡螺母向右调节；
（2）力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来，图乙所示实验，测力计拉力与杠杆垂直，可以直接从杠杆上读取测力计拉力力臂，图丙所示实验，拉力与杠杆不垂直，不便于测量测力计拉力力臂，图乙中竖直向上拉动实验操作更方便；
（3）由表中实验数据可知，F1l1＝F2l2，此时杠杆平衡，由此可得：杠杆平衡条件是：F1l1＝F2l2；
实验中多次改变力和力臂，目的是得出普遍性的规律；
（4）保持杠杆一直处于水平位置平衡，当弹簧测力计由图乙逐渐旋转至图丙所示位置时，动力臂变小，根据杠杆的平衡条件，因阻力和阻力臂不变，故弹簧测力计的示数变大。
故答案为：（1）平衡；右；（2）乙；力臂大小；（3）F1l1＝F2l2；得出普遍性的规律；（4）变大。
25．（6分）比亚迪“秦”是国产高性能混合动力车，“秦”充电10kW•h（1kW•h＝3.6×106J）即可达到纯电动模式续航里程80km，能满足日常上下班短途用电需求，长途可使用油电混合动力，最高时速可达180km/h，百公里综合油耗仅2L，“秦”电动机效率为80%（即有80%的电能转化为有用的机械能）。
（1）“秦”纯电动模式行驶时电池将化学能转化为 电 能供电动机使用，若电池电量过低需要插在充电桩上充电，此时的电池相当于电路中的 用电器 ；
（2）汽车前排两侧的后视镜采用 凸面 镜，若小明透过后视镜看到路边电子钟的时间如图所示，则电子钟实际的时间是 2：11：22 ；
（3）当紧急制动、碰撞或车辆行驶状态急剧变化时，系在车上人员的安全带能在人尚未移动时拉紧软带，将乘员紧紧地绑在座椅上，起缓冲保护作用；待冲击力峰值过去时，安全带会自动适当放松，避免因拉力过大造成二次伤害，同时自锁装置使软带固定在某一个位置上，有效保护乘员的安全。当发生碰撞时，则安全带对人的拉力随时间变化的图像是 B ；
（4）若某一次纯电动模式行驶中“秦”消耗电能4kW•h，若用效率为25%的燃油汽车需要 1.152 kg的汽油。（汽油热值为4×107J/kg）
【答案】（1）电；用电器；（2）凸面；2：11：22；（3）B；（4）1.152。
【解答】解：（1）“秦”纯电动模式行驶时电池供电，提供电能，将化学能转化为电能。
电池充电时，消耗电能，将电能转化为化学能，此时的电池相对当电路中的用电器。
（2）汽车前排两侧的后视镜采用凸面镜，可以扩大司机的视野范围；凸面镜成正立、缩小的虚像，若小明透过后视镜看到路边电子钟的时间如图，则电子钟实际的时间是：2：11：22。
（3）由题意可知，当紧急制动、碰撞或车辆行驶状态急剧变化时，安全带对人的拉力先从某个值开始变大，冲击力减小时拉力减小，最后在某一值不变，故B符合题意，ACD不符合题意。
故选：B。
（4）因为“秦”电动机效率为80%，所以纯电动模式行驶中“秦”消耗电能4kW•h转化成的有用功：
W有＝80%×4×3.6×107J＝1.152×107J；
若用效率为25%的燃油汽车需要做的总功：
Q放＝W总=W有η=1.152×107J25%=4.608×107J，
依据题意结合Q放＝mq可得，汽油的质量：
m=Q放q=4.608×107J4×107J/m3=1.152kg。实验次数
压力FN/N
滑动摩擦力f/N
1
1.6
0.8
2
3.2
1.6
3
4.8
2.4
4
6.4
3.2
5
8.0
4.0
实验序号
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
1
1.5
0.10
1.0
0.15
2
1.0
0.30
2.0
0.15
3
2.0
0.15
1.5
0.20
实验次数
压力FN/N
滑动摩擦力f/N
1
1.6
0.8
2
3.2
1.6
3
4.8
2.4
4
6.4
3.2
5
8.0
4.0
实验序号
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
1
1.5
0.10
1.0
0.15
2
1.0
0.30
2.0
0.15
3
2.0
0.15
1.5
0.20
