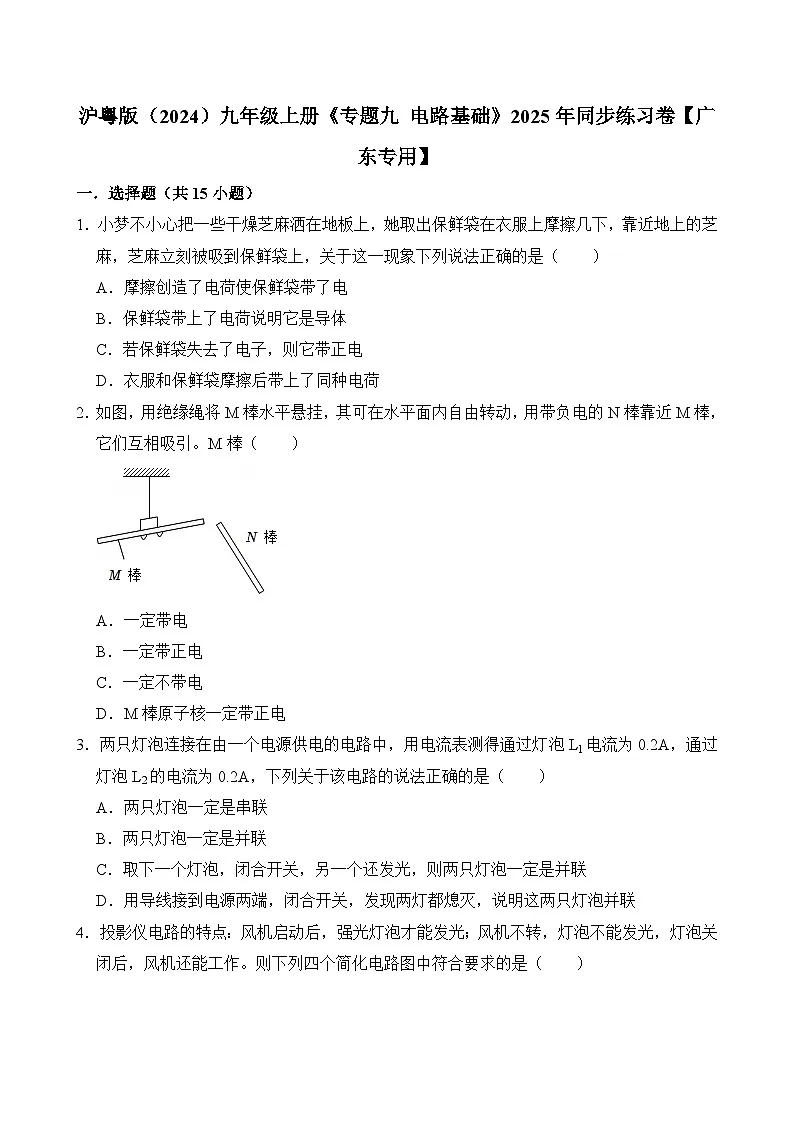

1．小梦不小心把一些干燥芝麻洒在地板上，她取出保鲜袋在衣服上摩擦几下，靠近地上的芝麻，芝麻立刻被吸到保鲜袋上，关于这一现象下列说法正确的是（ ）
A．摩擦创造了电荷使保鲜袋带了电
B．保鲜袋带上了电荷说明它是导体
C．若保鲜袋失去了电子，则它带正电
D．衣服和保鲜袋摩擦后带上了同种电荷
2．如图，用绝缘绳将M棒水平悬挂，其可在水平面内自由转动，用带负电的N棒靠近M棒，它们互相吸引。M棒（ ）
A．一定带电
B．一定带正电
C．一定不带电
D．M棒原子核一定带正电
3．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L1电流为0.2A，通过灯泡L2的电流为0.2A，下列关于该电路的说法正确的是（ ）
A．两只灯泡一定是串联
B．两只灯泡一定是并联
C．取下一个灯泡，闭合开关，另一个还发光，则两只灯泡一定是并联
D．用导线接到电源两端，闭合开关，发现两灯都熄灭，说明这两只灯泡并联

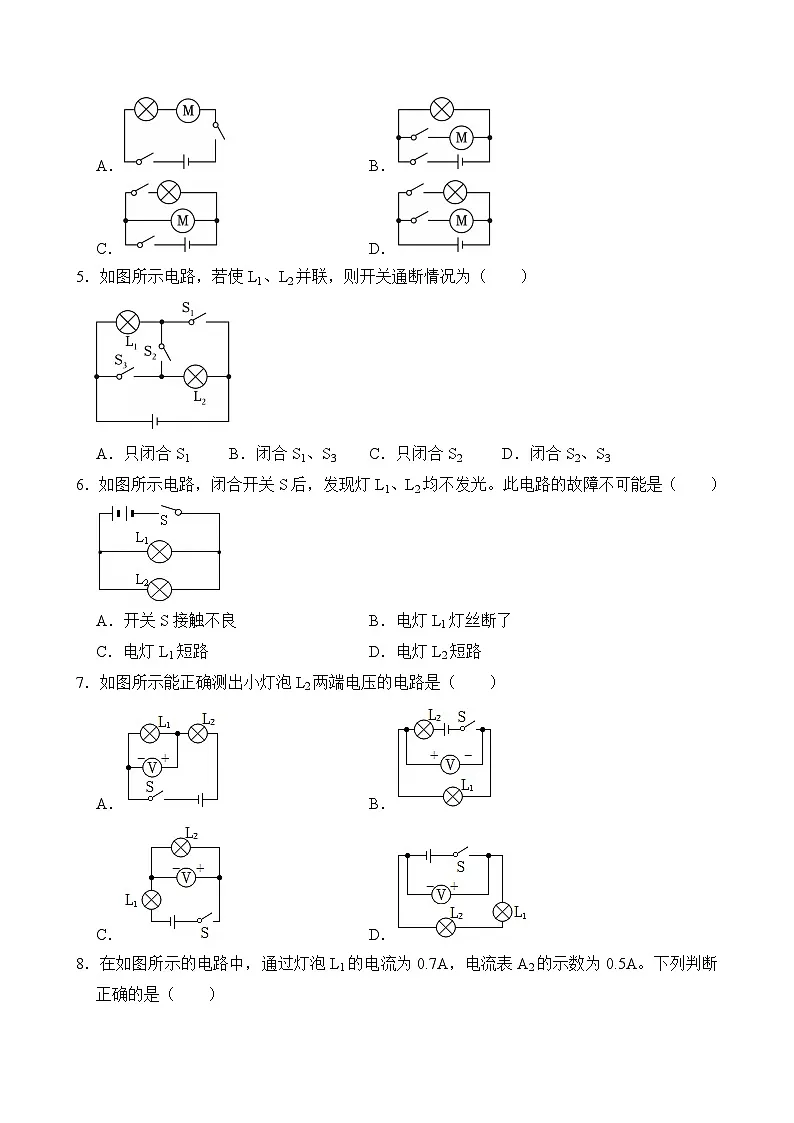

4．投影仪电路的特点：风机启动后，强光灯泡才能发光；风机不转，灯泡不能发光，灯泡关闭后，风机还能工作。则下列四个简化电路图中符合要求的是（ ）
A．B．
C．D．
5．如图所示电路，若使L1、L2并联，则开关通断情况为（ ）
A．只闭合S1B．闭合S1、S3C．只闭合S2D．闭合S2、S3
6．如图所示电路，闭合开关S后，发现灯L1、L2均不发光。此电路的故障不可能是（ ）
A．开关S接触不良B．电灯L1灯丝断了
C．电灯L1短路D．电灯L2短路
7．如图所示能正确测出小灯泡L2两端电压的电路是（ ）
A．B．
C．D．

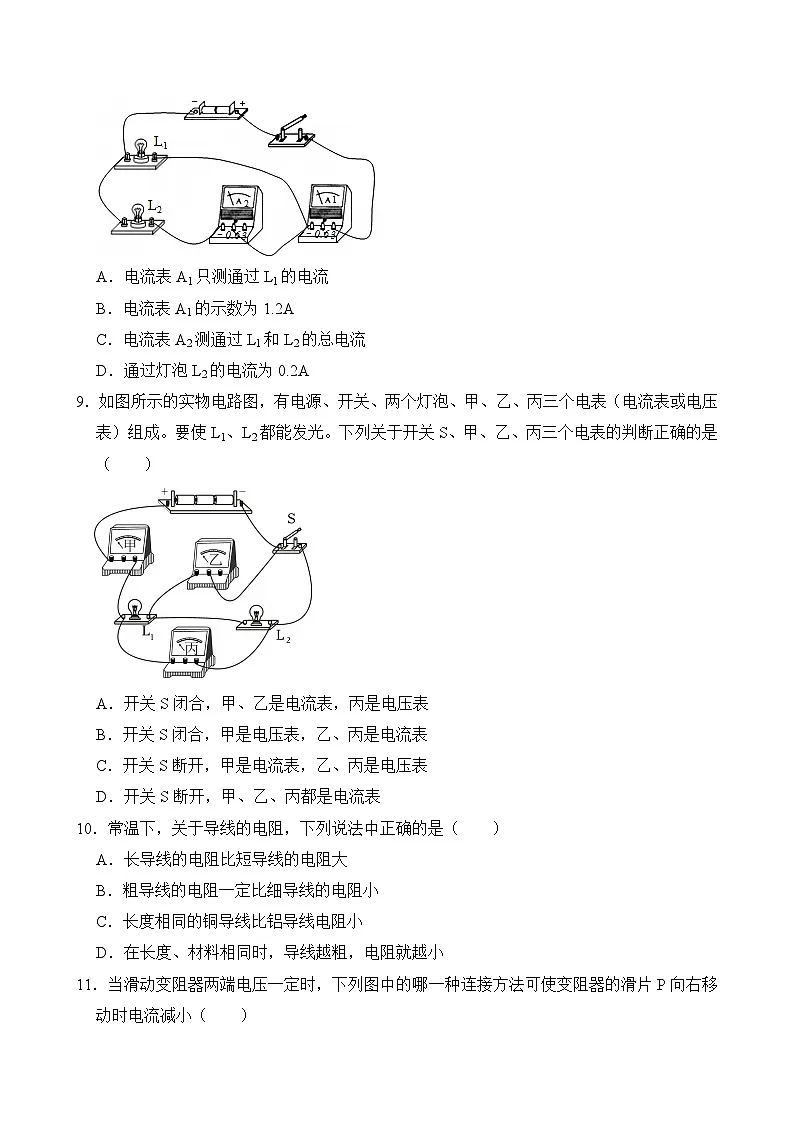

8．在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A。下列判断正确的是（ ）
A．电流表A1只测通过L1的电流
B．电流表A1的示数为1.2A
C．电流表A2测通过L1和L2的总电流
D．通过灯泡L2的电流为0.2A
9．如图所示的实物电路图，有电源、开关、两个灯泡、甲、乙、丙三个电表（电流表或电压表）组成。要使L1、L2都能发光。下列关于开关S、甲、乙、丙三个电表的判断正确的是（ ）
A．开关S闭合，甲、乙是电流表，丙是电压表
B．开关S闭合，甲是电压表，乙、丙是电流表
C．开关S断开，甲是电流表，乙、丙是电压表
D．开关S断开，甲、乙、丙都是电流表
10．常温下，关于导线的电阻，下列说法中正确的是（ ）
A．长导线的电阻比短导线的电阻大
B．粗导线的电阻一定比细导线的电阻小
C．长度相同的铜导线比铝导线电阻小
D．在长度、材料相同时，导线越粗，电阻就越小
11．当滑动变阻器两端电压一定时，下列图中的哪一种连接方法可使变阻器的滑片P向右移动时电流减小（ ）
A．B．
C．D．
12．在如图所示的电路中，电源电压保持不变。当开关S闭合后，三个电表示数均未发生变化。若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是（ ）
A．电阻R1可能存在断路故障
B．电阻R2可能存在断路故障
C．电阻R1可能存在短路故障
D．电阻R2可能存在短路故障
13．如图所示，两开关均闭合后，灯泡不发光。电工师傅将交流电压表接在光控开关和声控开关两端均无示数；接在灯泡和电源两端示数均为220V，则电路中的故障可能是（ ）
A．光控开关短路
B．声控开关短路
C．灯泡断路
D．光控开关和声控开关都断路
14．图示电路在闭合开关后，两电压表正常工作，且读数相同，则可能发生的故障是（ ）
A．R短路B．L断路C．S断路D．R断路
15．如图所示的电路中（开关已闭合，未画出）有两个电阻发生故障。现用一只灯泡进行检测，当它并联在某两点间时，亮暗情况如下表所示。电路的故障是（ ）
A．R3短路，R2断路B．R1短路，R3断路
C．R2短路，R3断路D．R1断路，R2短路
二．填空题（共10小题）
16．毛皮与橡胶棒摩擦时，橡胶棒带负电是因为橡胶棒 了电子。
17．小华用细线悬挂a、b、c三个轻质小球，它们之间的相互作用如图甲、乙所示，已知b带负电，则a、c两球中肯定带电的小球是 （选填“a”、“c”或“a和c”）。
18．如图的仪器名称是 ，可用来检验物体是否带电，它的工作原理是 。若带电体带正电荷，将带电体接触验电器的金属球时，金属箔片会张开，因为有 发生了转移。
19．如图所示，为使L1和L2组成并联电路，应该闭合开关 ，为使L1和L2组成串联电路，应该断开开关 。
20．在如图所示电路中，闭合开关S1、S3，断开S2，L1、L2连接方式 （填：串联、并联）；再断开S1、S3，闭合S2时，第二次L2比第一次L2 （填：暗、亮），再断开S1，闭合S2、S3时，灯 （填“L1”“L2”或“L1和L2”）亮。
21．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。该水果电池将 能转化为电能，该水果电池的电压是 V。
22．如图所示，在探究串联电路中电流特点时，电流表要 联在电路中。闭合开关S后，测出A处的电流IA，再用同样的方法测出B处的电流IB，则IA （选填“＞”“＜”或“＝”）IB。为了更准确地得出实验结论，实验中应选用规格 （选填“相同”或“不同”）的灯泡L1与L2。
23．在如图所示的电路图中，闭合开关，电压表的示数是2.7V，则此时的电源电压是 V，灯泡L1两端的电压是 V。
24．如图a，当开关S闭合时，两只电流表的示数分别由b、c两图读得，则电灯L2的电流是 A，电灯L1中的电流是 A。
25．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，定值电阻R′在电路中的作用是 （加满油/用完油）浮标时起到作用。图中油量表实质上是一个 （选填“电流表”或“电压表”或“电能表”）改装的。
沪粤版（2024）九年级上册《专题九 电路基础》2025年同步练习卷【广东专用】
参考答案与试题解析
一．选择题（共15小题）
一．选择题（共15小题）
1．小梦不小心把一些干燥芝麻洒在地板上，她取出保鲜袋在衣服上摩擦几下，靠近地上的芝麻，芝麻立刻被吸到保鲜袋上，关于这一现象下列说法正确的是（ ）
A．摩擦创造了电荷使保鲜袋带了电
B．保鲜袋带上了电荷说明它是导体
C．若保鲜袋失去了电子，则它带正电
D．衣服和保鲜袋摩擦后带上了同种电荷
【答案】C
【解答】解：A、摩擦转移了电荷使保鲜袋带了电，故A错误；
B、保鲜袋带上了电荷说明它是绝缘体，故B错误；
C、若保鲜袋失去了电子，则它带正电，故C正确；
D、因为衣服和保鲜袋束缚电子的能力不同，故衣服和保鲜袋摩擦后带上了异种电荷，故D错误。
故选：C。
2．如图，用绝缘绳将M棒水平悬挂，其可在水平面内自由转动，用带负电的N棒靠近M棒，它们互相吸引。M棒（ ）
A．一定带电
B．一定带正电
C．一定不带电
D．M棒原子核一定带正电
【答案】D
【解答】解：用带负电的N棒靠近M棒，它们互相吸引，根据异种电荷相互吸引可知，M棒带正电；根据带电体具有吸引轻小物体的性质可知，M棒可能不带电；M棒的原子核是带正电的，故ABC错误、D正确。
故选：D。
3．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L1电流为0.2A，通过灯泡L2的电流为0.2A，下列关于该电路的说法正确的是（ ）
A．两只灯泡一定是串联
B．两只灯泡一定是并联
C．取下一个灯泡，闭合开关，另一个还发光，则两只灯泡一定是并联
D．用导线接到电源两端，闭合开关，发现两灯都熄灭，说明这两只灯泡并联
【答案】C
【解答】解：AB、两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；两只灯泡并联时，如果它们的规格相同，通过这两只灯泡的电流也会相等，因此，仅凭电流相同不能确定它们是串联还是并联，故AB错误；
C、取下一个灯泡，闭合开关，另一个还发光，说明这两只灯泡可以独立工作，互不影响，则它们一定是并联，故C正确；
D、用导线接到电源两端，闭合开关，发现两灯都熄灭，这是因为电源短路造成的，不能说明这两只灯泡是并联还是串联，故D错误。
故选：C。
4．投影仪电路的特点：风机启动后，强光灯泡才能发光；风机不转，灯泡不能发光，灯泡关闭后，风机还能工作。则下列四个简化电路图中符合要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：由题意可知，当电风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光，故应当灯泡与风机并联，有一个开关在干路中，一个开关在灯泡的支路中。
A、图中灯泡与风机串联，故A不符合题意；
B、图中灯泡与风机并联，有一个开关在干路中，一个开关在风机的支路中，故B不符合题意；
C、图中灯泡与风机并联，有一个开关在干路中，一个开关在灯泡的支路中，故C符合题意；
D、图中灯泡与风机并联，两个开关分别在支路中，故D不符合题意。
故选：C。
5．如图所示电路，若使L1、L2并联，则开关通断情况为（ ）
A．只闭合S1B．闭合S1、S3C．只闭合S2D．闭合S2、S3
【答案】B
【解答】解：要使两个灯泡并联，则电流的路径有两条，分别经过两个灯泡，应闭合S1、S3，断开S2。
故选：B。
6．如图所示电路，闭合开关S后，发现灯L1、L2均不发光。此电路的故障不可能是（ ）
A．开关S接触不良B．电灯L1灯丝断了
C．电灯L1短路D．电灯L2短路
【答案】B
【解答】解：由图可知，闭合开关后，两个灯泡并联，开关S在干路中；
A、开关S接触不良，通过两个灯泡无电流，都不会发光，故A不符合题意；
B、电灯L1灯丝断了，由于并联电路各支路互不影响，所以灯泡L2会发光，故B符合题意；
CD、电灯L1短路或电灯L2短路，都会损坏电源，两个灯泡都不发光，故CD不符合题意。
故选：B。
7．如图所示能正确测出小灯泡L2两端电压的电路是（ ）
A．B．
C．D．
【答案】C
【解答】解：A、图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，故A错误；
B、图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，故B错误；
C、图中电压表与灯泡L2并联了，测量的是灯泡L2两端的电压，“+”、“﹣”接线柱接法正确，故C正确；
D、图中电压表与电源并联了，测量的是电源两端的电压，是灯泡L1和L2串联后的总电压，故D错误。
故选：C。
8．在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A。下列判断正确的是（ ）
A．电流表A1只测通过L1的电流
B．电流表A1的示数为1.2A
C．电流表A2测通过L1和L2的总电流
D．通过灯泡L2的电流为0.2A
【答案】B
【解答】解：读图可知，电路为并联电路，电流表A1测干路电流，电流表A2测灯泡L2的电流。
AB、电流表A1测干路电流，其示数为两支路的电流之和，故其示数为0.7A+0.5A＝1.2A，故A错误、B正确；
CD、电流表A2测灯泡L2的电流，其示数为0.5A，故CD错误。
故选：B。
9．如图所示的实物电路图，有电源、开关、两个灯泡、甲、乙、丙三个电表（电流表或电压表）组成。要使L1、L2都能发光。下列关于开关S、甲、乙、丙三个电表的判断正确的是（ ）
A．开关S闭合，甲、乙是电流表，丙是电压表
B．开关S闭合，甲是电压表，乙、丙是电流表
C．开关S断开，甲是电流表，乙、丙是电压表
D．开关S断开，甲、乙、丙都是电流表
【答案】D
【解答】解：AB、闭合开关S后，两个小灯泡L1、L2均能发光；甲串联在电路中，为电流表；丙若为电流表，则电源被短路，所以丙为电压表；此时两个灯泡串联，乙与灯泡L2并联，所以为电压表，故AB错误；
CD、断开开关S后，两个小灯泡L1、L2均能发光；甲、乙串联接入电路中，为电流表；丙与灯泡L2串联，为电流表，故D正确、C错误。
故选：D。
10．常温下，关于导线的电阻，下列说法中正确的是（ ）
A．长导线的电阻比短导线的电阻大
B．粗导线的电阻一定比细导线的电阻小
C．长度相同的铜导线比铝导线电阻小
D．在长度、材料相同时，导线越粗，电阻就越小
【答案】D
【解答】解：导体电阻的大小由温度、材料、长度和横截面积四方面因素共同决定。
ABC、导体电阻的大小与温度、材料、长度和横截面积有关，在常温下，只知道长度大小关系不能判断导体电阻大小关系，只知道横截面积大小关系不能判断导体电阻大小关系，同理只知道材料种类和长度大小关系不能判断导体电阻大小关系，故ABC均错误；
D、因题干说明在常温下，说明导体所处温度相同，且长度、材料相同，则导线横截面积越大即导线越粗，电阻就越小，故D正确。
故选：D。
11．当滑动变阻器两端电压一定时，下列图中的哪一种连接方法可使变阻器的滑片P向右移动时电流减小（ ）
A．B．
C．D．
【答案】A
【解答】解：A、滑动变阻器连入了左下方的接线柱，滑动变阻器接入了左半段，滑片右移，电阻的长度变长，电阻变大，电流减小，故A正确；
B、滑动变阻器连入了下方的两个接线柱，滑动变阻器整体段接入，滑片右移，电阻的长度不变，电阻不变，电流不变，故B错误；
CD、滑动变阻器连入了右下方的接线柱，滑动变阻器接入了右半段，滑片右移，电阻的长度变短，电阻变小，电流增大，故CD错误。
故选：A。
12．在如图所示的电路中，电源电压保持不变。当开关S闭合后，三个电表示数均未发生变化。若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是（ ）
A．电阻R1可能存在断路故障
B．电阻R2可能存在断路故障
C．电阻R1可能存在短路故障
D．电阻R2可能存在短路故障
【答案】B
【解答】解：
A、若电阻R1存在断路故障，S断开时电路是断路，电压表与电流表A2串联在电源上，电压表测电源电压，电流表A2示数为0，闭合开关后，只有R2连入电路中，电流表测其电流，不为0，故A不合题意；
B、若电阻R2存在断路故障，S断开时只有R1连入电路中，两电流表都测其电流，电压表测电源电压，S闭合后对电路没有影响，故三个电表示数都不变，故B符合题意；
C、若电阻R1存在短路故障，电源短路，故C不合题意；
D、若阻R2可能存在短路故障，S闭合会造成电源短路，故D不合题意。
故选：B。
13．如图所示，两开关均闭合后，灯泡不发光。电工师傅将交流电压表接在光控开关和声控开关两端均无示数；接在灯泡和电源两端示数均为220V，则电路中的故障可能是（ ）
A．光控开关短路
B．声控开关短路
C．灯泡断路
D．光控开关和声控开关都断路
【答案】C
【解答】解：
由实物图可知，灯泡不亮，说明电路处于断路状态，不可能是光控或声控开关短路；
将交流电压表接在光控开关和声控开关两端均无示数，说明光控开关或声控开关两端到电源有断路之处；
将电压表接在电源两端，示数为220V，说明电源正常；
将电压表接在灯的两端，示数为220V，说明灯两端到电源两极没有断路。因此灯泡不发光的原因是灯泡断路，故C正确，ABD错误。
故选：C。
14．图示电路在闭合开关后，两电压表正常工作，且读数相同，则可能发生的故障是（ ）
A．R短路B．L断路C．S断路D．R断路
【答案】D
【解答】解：由电路图可知，灯泡与电阻R组成串联电路，右侧的电压表测量R两端的电压，左侧的电压表测量电源电压；
A、如果R短路，右侧的电压表被短路，示数为零，左侧的电压表测量电源电压，连个电压表读数不同，故A错误；
B、如果L断路，右侧的电压表示数为零，左侧的电压表测量电源电压，连个电压表读数不同，故B错误；
C、如图S断路，两个电压表示数都为0，故C错误；
D、如果R断路，两个电压表测量的都是电源电压，示数相同，故D正确。
故选：D。
15．如图所示的电路中（开关已闭合，未画出）有两个电阻发生故障。现用一只灯泡进行检测，当它并联在某两点间时，亮暗情况如下表所示。电路的故障是（ ）
A．R3短路，R2断路B．R1短路，R3断路
C．R2短路，R3断路D．R1断路，R2短路
【答案】A
【解答】解：接a、d时和接a、c时灯泡能正常发光，说明电源正常；此时R3是相当于导线，即R3短路，
接a、b时不发光，说明a、b之外电路存在断路，由于c、d之间相当于导线，则说明b、c不能与电源两极相连，即R2断路；
接b、c时亮度较暗，说明电路是通路，并且灯泡与电阻串联，由于c、d之间相当于导线，则R1正常，
由上分析可知：A正确，BCD错误。
故选：A。
二．填空题（共10小题）
16．毛皮与橡胶棒摩擦时，橡胶棒带负电是因为橡胶棒 得到 了电子。
【答案】得到。
【解答】解：毛皮与橡胶棒摩擦时，橡胶束缚电子能力强就会得到电子而带负电。
故答案为：得到。
17．小华用细线悬挂a、b、c三个轻质小球，它们之间的相互作用如图甲、乙所示，已知b带负电，则a、c两球中肯定带电的小球是 c （选填“a”、“c”或“a和c”）。
【答案】c。
【解答】解：由图知，a、b相互吸引，则a、b可能带异种电荷或者一个带电一个不带电；
已知b带负电，b、c相互排斥，说明b、c一定带电，并且是同种电荷，均为负电；
所以，可以肯定带电的小球是b、c，不能确定是否带电的小球是a，则a、c两球中肯定带电的小球是c。
故答案为：c。
18．如图的仪器名称是 验电器 ，可用来检验物体是否带电，它的工作原理是 同种电荷相互排斥 。若带电体带正电荷，将带电体接触验电器的金属球时，金属箔片会张开，因为有 电子 发生了转移。
【答案】验电器；同种电荷相互排斥；电子。
【解答】解：如图的仪器名称是验电器，是用来检验物体是否带电仪器；它是利用同种电荷相互排斥的原理制作的。带电体由于缺少电子带正电荷，将带电体接触验电器的金属球时，在金属箔、金属杆、金属球、带电体之间发生电子的转移，使得两金属箔带上正电，而同种电荷相互排斥而张开一定角度。
故答案为：验电器；同种电荷相互排斥；电子。
19．如图所示，为使L1和L2组成并联电路，应该闭合开关 S2、S3 ，为使L1和L2组成串联电路，应该断开开关 S2、S3 。
【答案】S2、S3；S2、S3。
【解答】解：灯L1、L2并联，应使开关S2、S3闭合，S2断开时，电流从电源正极开关分支，一支经过S3、L1，另一支经过L2，然后两支汇合经S2回到负极；
灯L1、L2串联，应使开关S1闭合，S2、S3断开，电流从电源正极流来，依次流过灯泡L2、灯泡L1、开关S1回到负极。
故答案为：S2、S3；S2、S3。
20．在如图所示电路中，闭合开关S1、S3，断开S2，L1、L2连接方式 并联 （填：串联、并联）；再断开S1、S3，闭合S2时，第二次L2比第一次L2 暗 （填：暗、亮），再断开S1，闭合S2、S3时，灯 L1 （填“L1”“L2”或“L1和L2”）亮。
【答案】并联；暗；L1
【解答】解：闭合开关S1、S3，断开S2，电流分别经过两个灯泡回到负极，灯泡L1、L2构成并联电路；
断开S1、S3，闭合S2时，电流依次经过两个灯泡回到负极，灯泡L1、L2构成串联电路，由于串联分压，
则第二次L2比第一次L2电压小，由P=U2R可知，实际功率小，所以第二次L2比第一次L2暗；
再断开S1，闭合S2、S3时，灯泡L2短路，不发光，灯泡L1正常工作发光。
故答案为：并联；暗；L1。
21．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。该水果电池将 化学 能转化为电能，该水果电池的电压是 0.6 V。
【答案】化学；0.6。
【解答】解：取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。该水果电池将化学能转化为电能。
此时电压表使用的是0～3V量程，分度值是0.1V，此时的示数为0.6V。
故答案为：化学；0.6。
22．如图所示，在探究串联电路中电流特点时，电流表要 串 联在电路中。闭合开关S后，测出A处的电流IA，再用同样的方法测出B处的电流IB，则IA ＝ （选填“＞”“＜”或“＝”）IB。为了更准确地得出实验结论，实验中应选用规格 不同 （选填“相同”或“不同”）的灯泡L1与L2。
【答案】串；＝；不同。
【解答】解：由图可知，该电路中电流的路径只有一条，为串联电路；
用电流表测出A处的电流IA，用同样的方法测出IB处的电流IB，则：IA＝IB；
实验中为了使实验结论更具有普遍性，应选用不同规格的灯泡多次实验。
故答案为：串；＝；不同。
23．在如图所示的电路图中，闭合开关，电压表的示数是2.7V，则此时的电源电压是 2.7 V，灯泡L1两端的电压是 2.7 V。
【答案】2.7；2.7。
【解答】解：由图可知，闭合开关，两个灯泡L1、L2是并联的，此时电压表的示数是2.7V，在并联电路中，各个并联支路的电压相等，故此时电源电压是2.7V，灯泡L1两端的电压也是2.7V；
故答案为：2.7；2.7。
24．如图a，当开关S闭合时，两只电流表的示数分别由b、c两图读得，则电灯L2的电流是 0.52 A，电灯L1中的电流是 1.28 A。
【答案】0.52；1.28。
【解答】解：因电流表A2测的是支路电流，电流表A1测的是干路电流，且干路电流大于支路电流，结合电流表的表盘显示可知，
电流表A1选择的量程是0～3A，所以电流表的读数是1.8A，干路电流：I干＝1.8A，
电流表A2的量程是0～0.6A，所以电流表的读数是0.52A，通过灯L2的电流大小为：I2＝0.52A，
所以通过灯L1的电流大小为：I1＝I干﹣I2＝1.8A﹣0.52A＝1.28A。
故答案为：0.52；1.28。
25．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，定值电阻R′在电路中的作用是 加满油 （加满油/用完油）浮标时起到作用。图中油量表实质上是一个 电流表 （选填“电流表”或“电压表”或“电能表”）改装的。
【答案】加满油；电流表。
【解答】解：定值电阻R'和滑动变阻器R串联，电路中电流为 I=UR+R′。当滑杆P滑到最底端时，油箱中加满油，滑动变阻器阻值为0，此时定值电阻R'可以让电路中电流不会太大，起到保护电路的作用。
图中油量表串联在电路中，实质上是一个电流表改装的。并联区间
a、d
a、b
