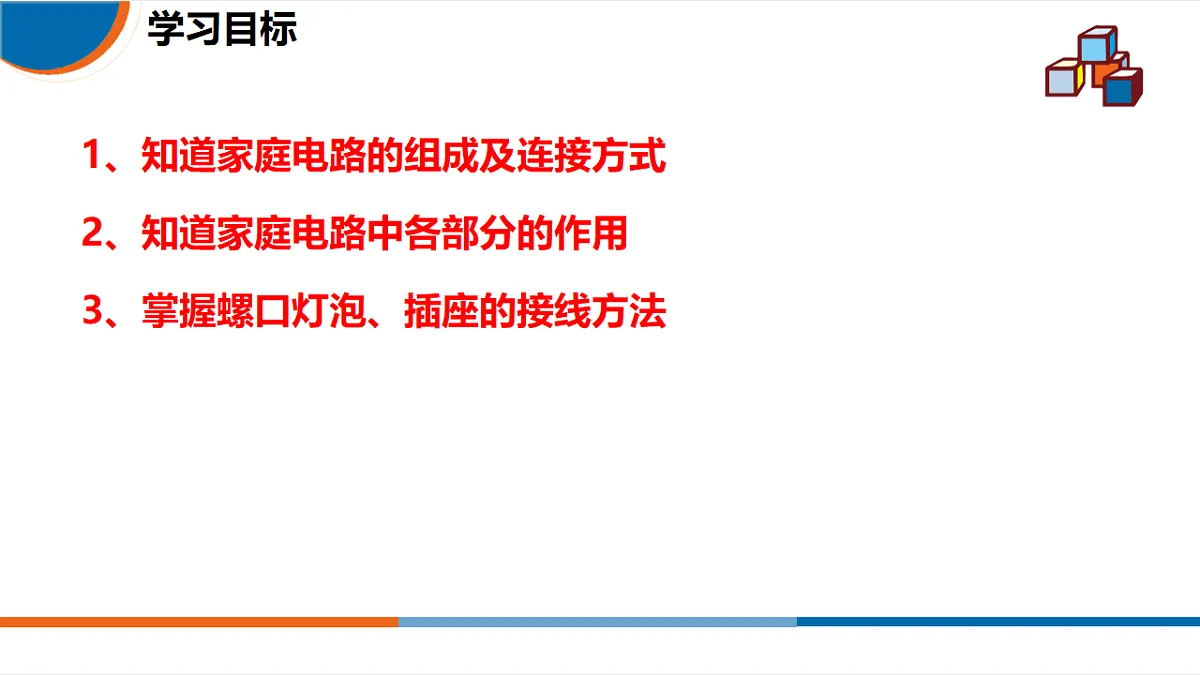

3、掌握螺口灯泡、插座的接线方法
2、知道家庭电路中各部分的作用
1、知道家庭电路的组成及连接方式

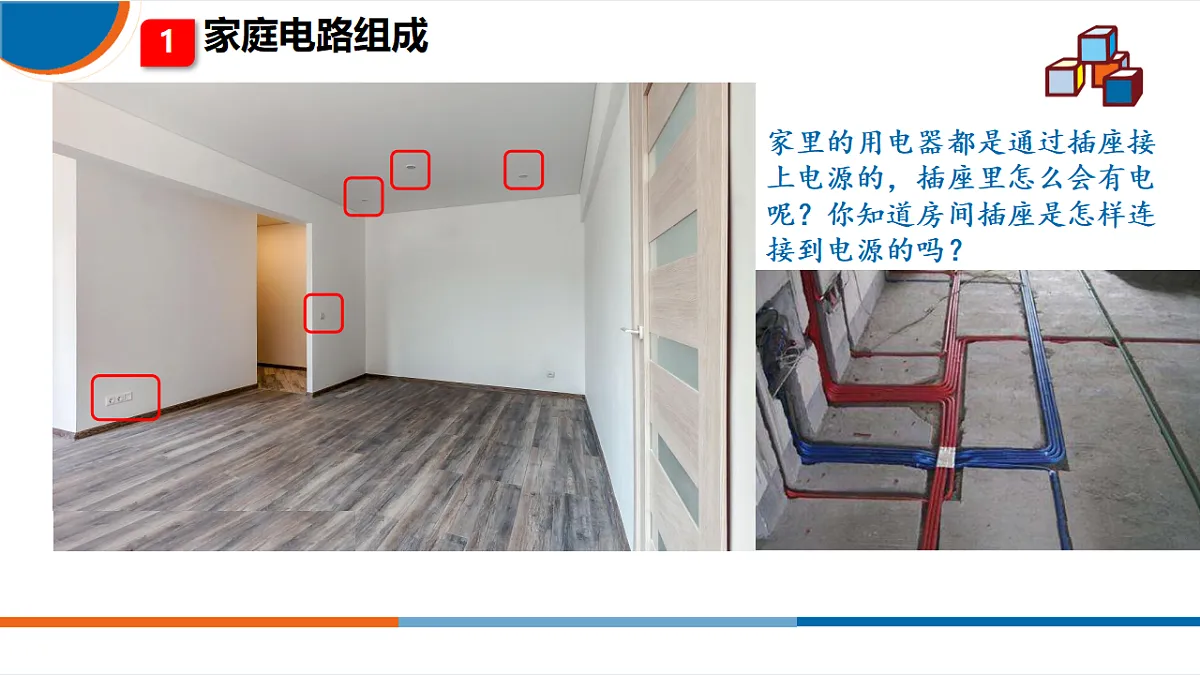

家里的用电器都是通过插座接上电源的，插座里怎么会有电呢？你知道房间插座是怎样连接到电源的吗？

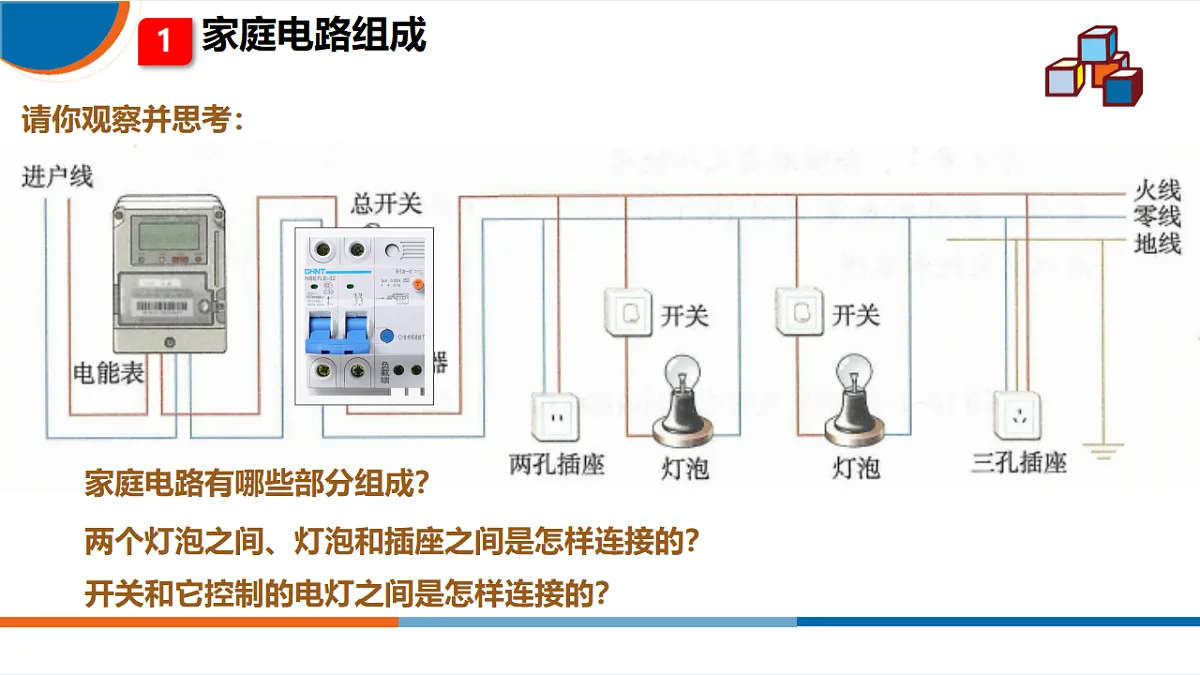

家庭电路的结构如下图所示
特别说明：现在总开关和熔断器被自动空气开关、漏电保护开关代替
火线又称为相线、零线又称为中性线、地线又称为保护线
两个灯泡之间、灯泡和插座之间是怎样连接的？
家庭电路有哪些部分组成？
开关和它控制的电灯之间是怎样连接的？

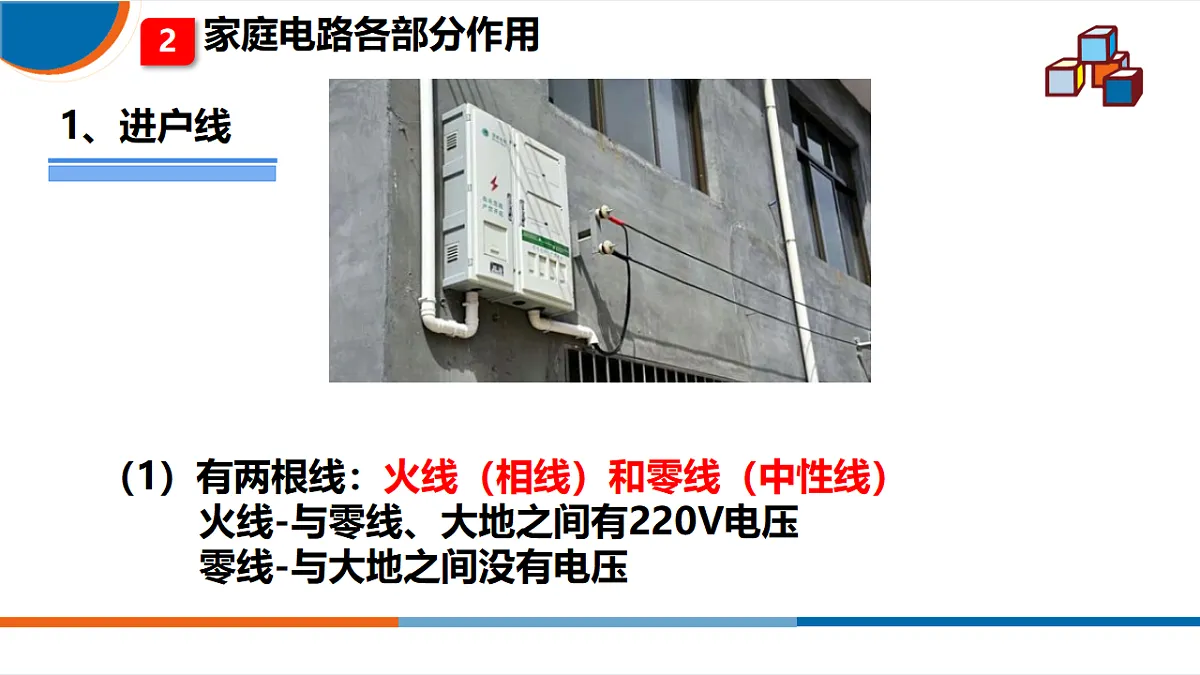

（1）有两根线：火线（相线）和零线（中性线） 火线-与零线、大地之间有220V电压 零线-与大地之间没有电压
（2）测电笔 作用：辨别火线和零线
结构：高电阻、笔尖金属体　　　　　　　　笔尾金属体
使用方法：手必须接触笔尾金属体
测火线时有电流流过人体。
作用：测量电功(消耗的电能)、限制同时工作用电器的总功率
连接：熔丝要串联接在火线上
用电阻率大熔点低的材料制成
作用：熔丝利用电流的热效应工作（当电流过大时自动切断电路）
（3）自动空气开关、漏电保护开关
作用：利用电流的磁效应工作，当电流过大时自动切断电路
作用：当通过火线和零线的电流不相等时自动切断电路
连接：左零、右火、中间地
3孔插头：中间脚连接地线和用电器的金属外壳
三脚插头：连接地线的脚更长
作用：插入插座时，先连接地线，防止漏电
白炽灯：电能转化为光能和内能
连接：和开关串联，火线先连接到开关，再连接到电灯
螺口灯顶端接火线，螺旋套接零线
请将插座和电灯连入电路，开关只控制电灯
地线和大地相连通，和零线、大地间没有电压
连接：一端通大地，另一端和用电器金属外壳相连
三孔插座的中间孔和地线相连
作用：防止漏电造成触电事故
有金属外壳的用电器一定要连接地线
用笔画线代替导线将电灯和开关分别正确连入电路中
用笔画线代替导线将器件分别正确连入电路中注意：用一个开关同时控制两个灯泡
生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
图为冰箱工作时部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图中的电路连接完整，并符合安全用电原则。
请将如图所示电水壶的三条接线按照安全用电原则接到对应的插头上。
2、家庭电路各部分连接和作用

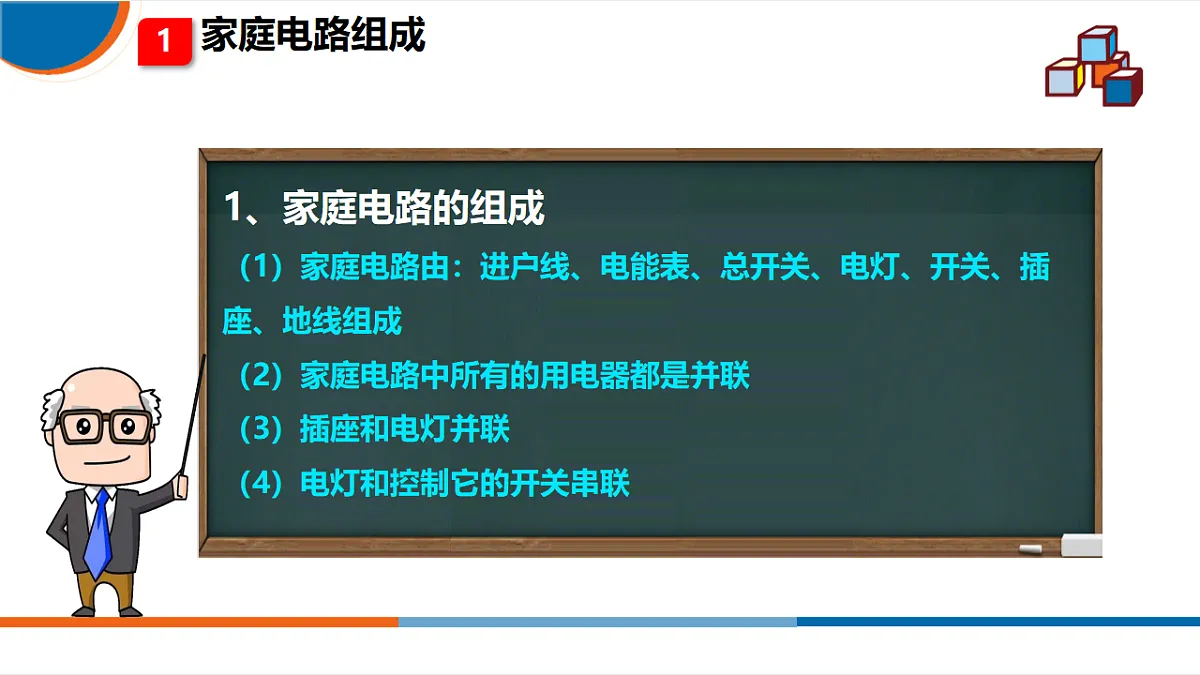

（1）家庭电路由：进户线、电能表、总开关、电灯、开关、插座、地线组成（2）家庭电路中所有的用电器都是并联（3）插座和电灯并联（4）电灯和控制它的开关串联
