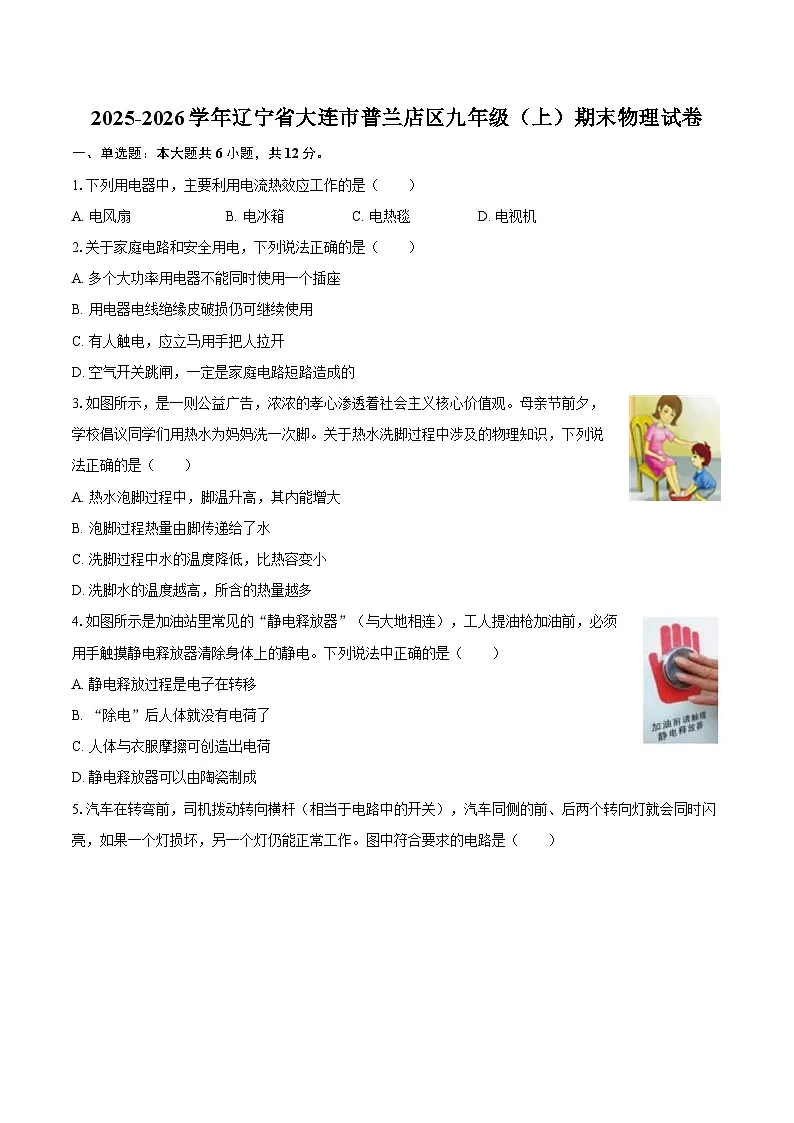

2025-2026学年辽宁省大连市普兰店区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年辽宁省大连市普兰店区九年级（上）期末物理试卷-自定义类型，共11页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列用电器中，主要利用电流热效应工作的是（ ）
A. 电风扇B. 电冰箱C. 电热毯D. 电视机
2.关于家庭电路和安全用电，下列说法正确的是（ ）
A. 多个大功率用电器不能同时使用一个插座
B. 用电器电线绝缘皮破损仍可继续使用
C. 有人触电，应立马用手把人拉开
D. 空气开关跳闸，一定是家庭电路短路造成的
3.如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观。母亲节前夕，学校倡议同学们用热水为妈妈洗一次脚。关于热水洗脚过程中涉及的物理知识，下列说法正确的是（ ）
A. 热水泡脚过程中，脚温升高，其内能增大
B. 泡脚过程热量由脚传递给了水
C. 洗脚过程中水的温度降低，比热容变小
D. 洗脚水的温度越高，所含的热量越多
4.如图所示是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。下列说法中正确的是（ ）
A. 静电释放过程是电子在转移
B. “除电”后人体就没有电荷了
C. 人体与衣服摩擦可创造出电荷
D. 静电释放器可以由陶瓷制成

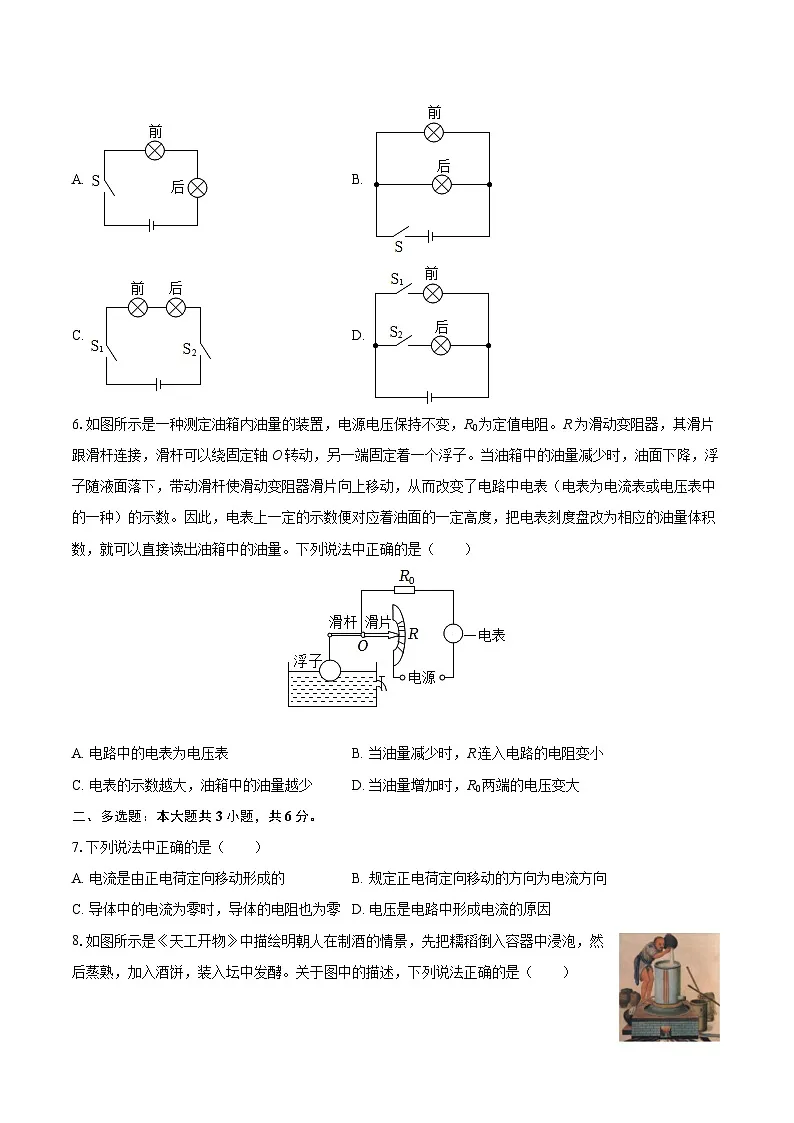

5.汽车在转弯前，司机拨动转向横杆（相当于电路中的开关），汽车同侧的前、后两个转向灯就会同时闪亮，如果一个灯损坏，另一个灯仍能正常工作。图中符合要求的电路是（ ）
A. B.
C. D.
6.如图所示是一种测定油箱内油量的装置，电源电压保持不变，R0为定值电阻。R为滑动变阻器，其滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。当油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电表（电表为电流表或电压表中的一种）的示数。因此，电表上一定的示数便对应着油面的一定高度，把电表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量。下列说法中正确的是（ ）
A. 电路中的电表为电压表B. 当油量减少时，R连入电路的电阻变小
C. 电表的示数越大，油箱中的油量越少D. 当油量增加时，R0两端的电压变大
二、多选题：本大题共3小题，共6分。
7.下列说法中正确的是（ ）
A. 电流是由正电荷定向移动形成的B. 规定正电荷定向移动的方向为电流方向
C. 导体中的电流为零时，导体的电阻也为零D. 电压是电路中形成电流的原因
8.如图所示是《天工开物》中描绘明朝人在制酒的情景，先把糯稻倒入容器中浸泡，然后蒸熟，加入酒饼，装入坛中发酵。关于图中的描述，下列说法正确的是（ ）

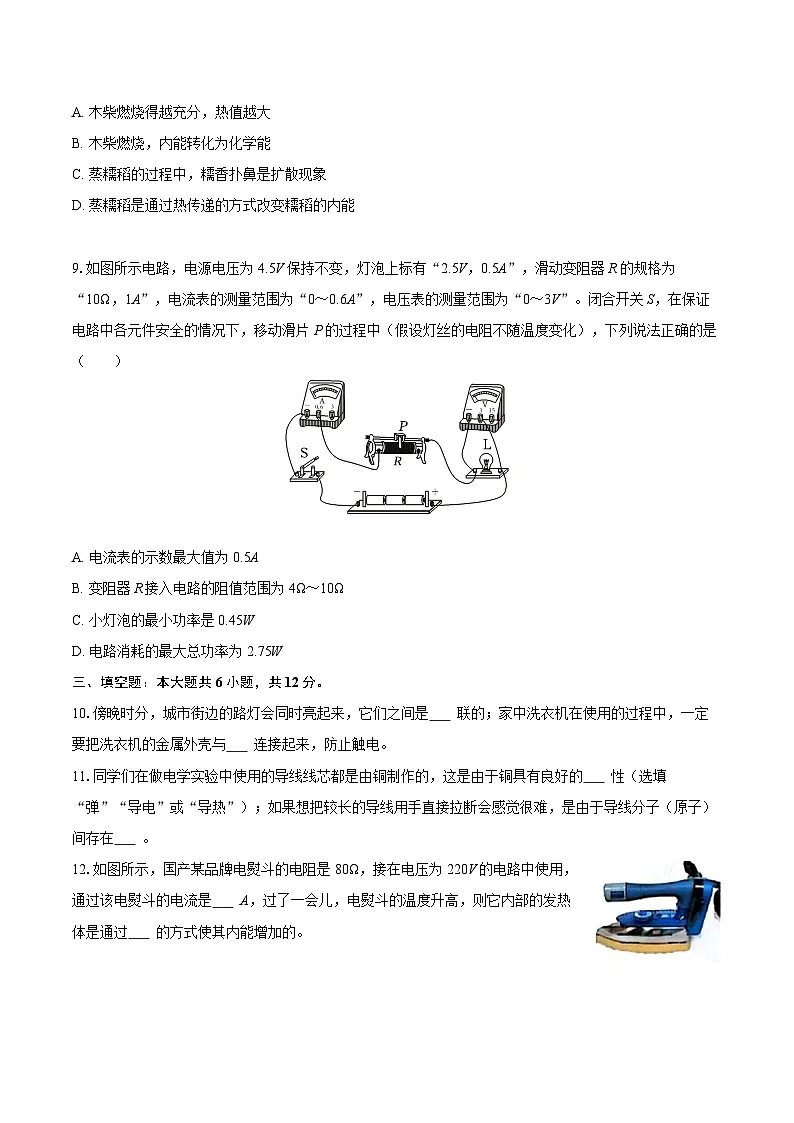

A. 木柴燃烧得越充分，热值越大
B. 木柴燃烧，内能转化为化学能
C. 蒸糯稻的过程中，糯香扑鼻是扩散现象
D. 蒸糯稻是通过热传递的方式改变糯稻的内能
9.如图所示电路，电源电压为4.5V保持不变，灯泡上标有“2.5V，0.5A”，滑动变阻器R的规格为“10Ω，1A”，电流表的测量范围为“0～0.6A”，电压表的测量范围为“0～3V”。闭合开关S，在保证电路中各元件安全的情况下，移动滑片P的过程中（假设灯丝的电阻不随温度变化），下列说法正确的是（ ）
A. 电流表的示数最大值为0.5A
B. 变阻器R接入电路的阻值范围为4Ω～10Ω
C. 小灯泡的最小功率是0.45W
D. 电路消耗的最大总功率为2.75W
三、填空题：本大题共6小题，共12分。
10.傍晚时分，城市街边的路灯会同时亮起来，它们之间是 联的；家中洗衣机在使用的过程中，一定要把洗衣机的金属外壳与 连接起来，防止触电。
11.同学们在做电学实验中使用的导线线芯都是由铜制作的，这是由于铜具有良好的 性（选填“弹”“导电”或“导热”）；如果想把较长的导线用手直接拉断会感觉很难，是由于导线分子（原子）间存在 。
12.如图所示，国产某品牌电熨斗的电阻是80Ω，接在电压为220V的电路中使用，通过该电熨斗的电流是 A，过了一会儿，电熨斗的温度升高，则它内部的发热体是通过 的方式使其内能增加的。
13.如图所示，2025年11月25日，神舟二十二号飞船发射圆满成功！运载火箭用液态氢作为燃料，是因为液态氢具有较高的 （选填“热值”或“比热容”）；当飞船返回地球的过程中，外壳与大气层剧烈摩擦而升温，此过程中能量的转化与四冲程内燃机的 冲程相似。
14.小明一家假期外出旅游，家中只有一个网络摄像头和一个路由器在工作，其实际功率分别为5W和15W。出发和回家时，电能表示数如图所示，这段时间内小明家消耗电能 kW•h,小明一家外出 h。（电路其它元件损耗电能不计）
15.如图（甲）所示，电源电压保持不变，定值电阻R1的阻值为10Ω，图（乙）是小灯泡L的U-I图像。闭合开关S、S1，断开S2，电流表示数为0.5A，再闭合开关S2，电流表示数变为0.6A，则R2= Ω。若只闭合S，10min内电阻R1产生的热量为 J。
四、作图题：本大题共2小题，共4分。
16.如图所示电路，请用笔画线代替导线完成电路连接。要求：两灯串联，电压表测量L1两端电压，导线不能交叉。
17.如图所示是家里某房间的简化电路，请用笔画线表示导线将带有开关的节能灯和带有保险丝的三孔插座正确地接入家庭电路中。
五、实验探究题：本大题共4小题，共24分。
18.小明同学所在的实验小组正在探究并联电路中电流的规律。
（1）注意：连接电路的过程中，开关必须______。
（2）图（甲）是他们设计的实验电路图，实验中需要测量A、B、C三点的电流。图（乙）是他们某次测量时连接的实验电路，此时电流表测量的是对应电路图中______（选“A”“B”或“C”）点的电流。
（3）小明同学要测量通过L2的电流，只需将图（乙）中导线______（选填“a”或“b”）的一端改接到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图（丙）所示，则电流表的示数为______A。
（4）该小组另一位同学测出一组A、B、C三点的电流，数据如表所示。
分析表中数据，该同学得出如下结论：
①并联电路中，干路中的电流等于______。
②并联电路中，各支路电流相等。
（5）小组内交流讨论后，一致认为该同学结论不具普遍性，要得到并联电路中电流的普遍规律，还应该选用规格______（选填“相同”或“不相同”）的小灯泡进行实验。
19.爱观察的小强同学发现：家中电暖气充的导热介质是油。他想：为什么充的是油而不是水？为此，他通过实验比较了“水和导热油的吸热能力”，实验装置如图所示。
（1）开始实验时，先在两个相同的烧杯中分别加入质量和初温______（选填“相等”或“不相等”）的水和导热油。
（2）为使两个电加热器在单位时间内放出的热量相同，电加热器的规格应______。
（3）实验中，两种液体吸收热量的多少无法直接测量，而是通过比较升高相同的温度所需加热时间，这是采用了转换测量物理量的研究方法。在下列实例中，同样采用了此种方法的是______。（只有一个选择正确，请将正确选项前的字母填写在横线上）
A.借助水压学习电压。
B.研究电热时，借助U形管中液面高度的变化反映电热多少。
C.研究电流与电阻的关系时，必须保持电阻两端电压一定。
（4）每隔0.5min记录一次温度，并将收集到的数据记录在表格中。
分析表中实验数据，发现______吸热能力强。
（5）小强终于明白了家中电暖气内部充入导热油的原因是：电暖气通电后，由于导热油的吸热能力______（选填“强”或“弱”），相同条件下，电暖气升温快。
20.为了“探究电流与电阻的关系”，好学的小锋同学从实验室选取以下器材：电压恒为3V的电源、电流表、电压表、开关、规格为“40Ω，1A”的滑动变阻器各一个，5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个，导线若干。
（1）小锋同学先将5Ω的定值电阻接入电路，如图（甲）所示。他在检查电路时发现有一条导线连接错误。请在图（甲）中错误的导线上画“×”，并用笔画线代替导线将电路连接正确（导线不能交叉）。
（2）电路连接正确后，闭合开关，移动滑动变阻器的滑片P时发现：电流表始终无示数，电压表有示数，且接近电源电压。其原因可能是定值电阻R______（选填“短路”或“断路”）。
（3）故障排除后，再次闭合开关并调节滑动变阻的滑片P，电压表的示数如图（乙）所示，为______V。接着，滑动变阻器滑片P的位置不变，断开开关，用10Ω的电阻替换5Ω的电阻后，再闭合开关，为保证电压表的示数不变，应向______（选填“A”或“B”）端移动滑片P。
（4）通过实验收集到的数据，小锋同学绘制了电流I随电阻R变化的关系图像如图（丙）所示。
通过对图像的形状和部分数据分析，可以得出初步结论是：导体两端的电压一定时，通过导体的电流与导体的电阻成______比。
（5）爱动脑的明明同学使用的实验器材，除了滑动变阻器的规格（“50Ω，1A”）与小锋同学的不同外，其他的器材都完全相同。他为了也能顺利完成上面的探究实验，在实验的过程中应控制R两端电压不低于______V。
（6）学习非常积极的小宇同学想测量一个未知电阻Rx的阻值，但发现电流表已经损坏。同组的小涛同学帮他找来一个定值电阻R0并设计了一个实验方案，电路图如图（丁）所示，具体思路如下：
①先闭合开关S、S1，记下电压表示数U1；
②再断开S1，记下电压表示数U2，则Rx=______（表达式用U1、U2、R0表示）。
21.如图所示，实验桌上有两个相同的空气盒，盒内密封着质量、初温均相同的空气，盒内还分别装有阻值为5Ω的电阻丝R1和阻值为10Ω的电阻丝R2等实验器材，某同学利用该装置探究电流通过导体时产生热量的多少跟哪些因素有关？
（1）他将两个空气盒按如图所示的连接方式接入电压不变的电源两端。
①该同学探究的问题是：电流通过导体时产生热量的多少与______是否有关。
②闭合开关，通电一段时间后，观察到图中______（选填“R1”或“R2”）所在空气盒连接U形管两侧液面高度差较大，说明了电流通过导体时产生热量的多少跟______。
（2）他还想继续用该装置探究“电流通过导体时产生热量的多少与电流大小是否有关”。
①该实验装置应如何改进______。（只有一个选项正确，请将正确选项前的字母填写在横线上）
A.保持R1、R2阻值不变，在空气盒外A、B间接入一个电阻；
B.保持R1、R2阻值不变，在空气盒外C、D间接入一个电阻；
C.将R1换成阻值为10Ω的电阻丝，在空气盒外C、D间接入一个电阻。
②记录实验信息的如表所示，表中▲处应填入的内容是______。
（3）同学们通过学习焦耳定律，交流讨论后知道：如果把家庭电路中两根较短的供电导线简单地拧在一起，就会导致连接处______增大，通电一段时间后，根据公式______可知，导线连接处会产生比别处更多的热量，容易引起火灾。
六、计算题：本大题共2小题，共16分。
22.自从国家实施节能减排以来，各地区都积极进行居民生活用气改造。某同学想计算改造后家中用天然气灶烧水的热效率，他将2kg的水倒入烧水壶中，并测出水温t1=20℃，用天然气灶加热，在一个标准大气压下把水刚好烧开，测出消耗天然气的体积V=0.048m3。已知水的比热容为，天然气的热值约为q=4.0×107J/m3。求：
（1）将这些水烧开，需要吸收的热量是多少？
（2）这些天然气完全燃烧放出的热量是多少？
（3）该同学家天然气灶的热效率是多少？
23.某同学家中电热水壶上标有：“220V，1100W”字样，容积为1L。已知水的比热容为，水的密度为。求：
（1）电热水壶的额定电流是多少？
（2）电热水壶的电阻是多少？
（3）正常工作5min,电热水壶消耗的电能是多少？
（4）将一满壶水从20℃加热到80℃吸收的热量是多少？
七、综合题：本大题共1小题，共6分。
24.我国汽车工业发展迅猛，在智能驾驶等领域受到了国内外的认可。某款国产油电混合动力汽车的工作原理如图甲所示。当需要高速行驶或蓄电池电量过低时，内燃机就会启动，此时内燃机给蓄电池充电，蓄电池向电机输送能量驱动汽车前进。在某次测试中内燃机不断给蓄电池充电。
（1）智能驾驶系统所用到的芯片是由______（选填“半导体”或“超导体”）制成的；图乙是某汽车充电站的一排充电桩，这些充电桩是______（选填“串联”或“并联”）的；
（2）在该次测试中，所用燃料的热值为4.6×107J/kg,消耗4kg燃料，这些燃料完全燃烧释放的热量是______J；若该次测试中，汽车牵引力做的功是5×107J，且该油电混动汽车内燃机的效率为40%，则此过程中蓄电池的电能增加了______J（忽略蓄电池发热和蓄电池驱动电机时造成的热损失）；
（3）在高速路入口，交通部门常用“地磅”检测车辆是否超载。为了研究地磅的工作原理，学习小组设计了模拟地磅原理的简化电路图，如图丙所示。电源电压恒为6V，定值电阻R0为100Ω，电压表量程为0～3V，力敏电阻R的阻值随所受压力F变化关系如图丁所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将汽车模型静置于其上；（g取10N/kg）
①如图丙，汽车模型总重力越大，电压表示数越______；
②若货车模型重力为10N，则此时电压表示数为______V；
③为保障电路各元件均不被损坏，汽车模型重力达到最大时，汽车模型最大重力______N。
1.【答案】C
2.【答案】A
3.【答案】A
4.【答案】A
5.【答案】B
6.【答案】D
7.【答案】BD
8.【答案】CD
9.【答案】AB
10.【答案】并
大地

11.【答案】导电
引力

12.【答案】2.75
做功

13.【答案】热值
压缩

14.【答案】4.8
240

15.【答案】50
540

16.【答案】解：由题意可知，两灯串联，电压表与L1并联，
电源是由两节干电池串联组成的，其电压为3V，则电压表的量程选0～3V，
从电源的正极出发依次串联开关、L1、L2回到电源的负极，然后把电压表并联在L1两端，如下图所示：
。
17.【答案】
18.【答案】断开 C a;0.3 各支路电流之和 不相同
19.【答案】相等 相同 B 水 弱
20.【答案】 断路 2.5; A 反 1 •R0
21.【答案】电阻;R2;电阻大小有关 C;电流I/A 电阻;Q=I2Rt
22.【答案】将这些水烧开，需要吸收的热量是6.72×105J 这些天然气完全燃烧放出的热量是1.92×106J 该同学家天然气灶的热效率是35%
23.【答案】电热水壶的额定电流是5A 电热水壶的电阻是44Ω 正常工作5min，电热水壶消耗的电能是3.3×105J 将一满壶水从20℃加热到80℃吸收的热量是2.52×105J
24.【答案】半导体;并联 1.84×108;2.36×107 大;2;20 A点电流I1/A
B点电流I2/A
C点电流I/A
0.24
0.24
0.48
加热时间/min
0
0.5
1
1.5
2
2.5
……
水的温度/℃
25
27
29
31
33
35
……
导热油的温度/℃
25
31
37
43
49
55
……
通电时间t/s
电阻R/Ω
▲
U形管液面的高度差Δh/格
热量Q
