2025-2026学年辽宁省大连市多校联考九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年辽宁省大连市多校联考九年级（上）期末物理试卷-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

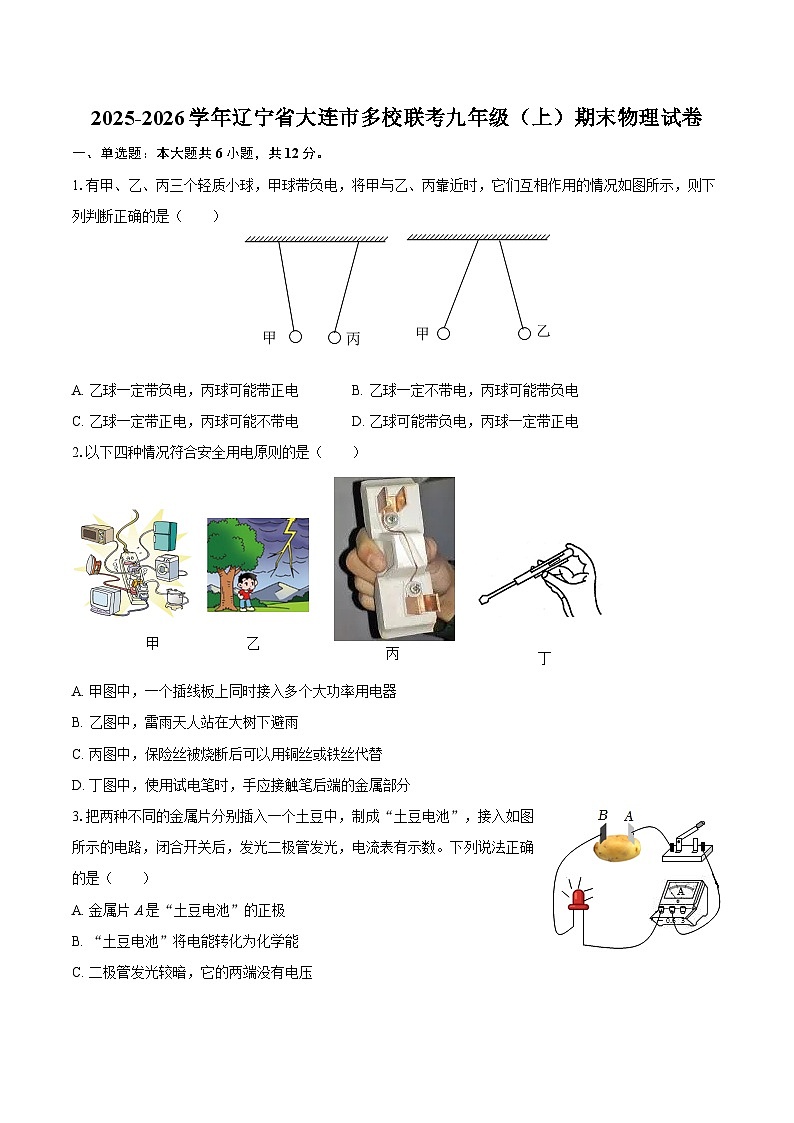

1.有甲、乙、丙三个轻质小球，甲球带负电，将甲与乙、丙靠近时，它们互相作用的情况如图所示，则下列判断正确的是（ ）
A. 乙球一定带负电，丙球可能带正电B. 乙球一定不带电，丙球可能带负电
C. 乙球一定带正电，丙球可能不带电D. 乙球可能带负电，丙球一定带正电
2.以下四种情况符合安全用电原则的是（ ）
A. 甲图中，一个插线板上同时接入多个大功率用电器
B. 乙图中，雷雨天人站在大树下避雨
C. 丙图中，保险丝被烧断后可以用铜丝或铁丝代替
D. 丁图中，使用试电笔时，手应接触笔后端的金属部分
3.把两种不同的金属片分别插入一个土豆中，制成“土豆电池”，接入如图所示的电路，闭合开关后，发光二极管发光，电流表有示数。下列说法正确的是（ ）
A. 金属片A是“土豆电池”的正极
B. “土豆电池”将电能转化为化学能
C. 二极管发光较暗，它的两端没有电压
D. 把发光二极管引脚对调连接，二极管仍然发光

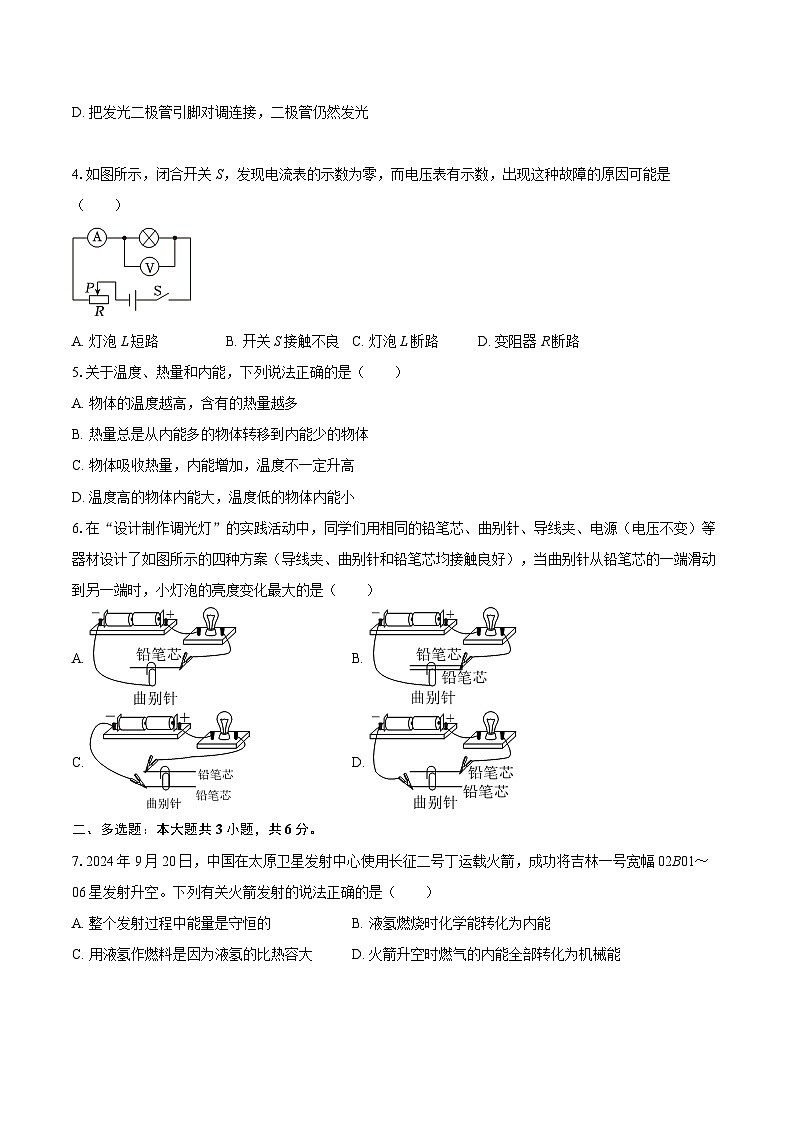

4.如图所示，闭合开关S，发现电流表的示数为零，而电压表有示数，出现这种故障的原因可能是（ ）
A. 灯泡L短路B. 开关S接触不良C. 灯泡L断路D. 变阻器R断路
5.关于温度、热量和内能，下列说法正确的是（ ）
A. 物体的温度越高，含有的热量越多
B. 热量总是从内能多的物体转移到内能少的物体
C. 物体吸收热量，内能增加，温度不一定升高
D. 温度高的物体内能大，温度低的物体内能小
6.在“设计制作调光灯”的实践活动中，同学们用相同的铅笔芯、曲别针、导线夹、电源（电压不变）等器材设计了如图所示的四种方案（导线夹、曲别针和铅笔芯均接触良好），当曲别针从铅笔芯的一端滑动到另一端时，小灯泡的亮度变化最大的是（ ）
A. B.
C. D.
二、多选题：本大题共3小题，共6分。
7.2024年9月20日，中国在太原卫星发射中心使用长征二号丁运载火箭，成功将吉林一号宽幅02B01～06星发射升空。下列有关火箭发射的说法正确的是（ ）
A. 整个发射过程中能量是守恒的B. 液氢燃烧时化学能转化为内能
C. 用液氢作燃料是因为液氢的比热容大D. 火箭升空时燃气的内能全部转化为机械能
8.实验小组利用实验室提供的实验器材测量未知电阻Rx的阻值，实验器材有稳压学生电源（电源大小未知），阻值已知的电阻R0、铭牌标有“20Ω2A”的滑动变阻器、电阻箱R1等。实验小组设计了如下图四种电路，其中可行的电路图是（ ）
A. B.
C. D.
9.如图是创新实验小组同学设计的一款电子量角器的实物图和电路图，AB为均匀半圆弧形电阻，O点为其圆心，OP为金属滑片，可绕O点转动。AO间连接的角度显示器是由电压表改装而成的，可用来显示角AOP的大小。当滑片P沿顺时针方向转动时，则（ ）
A. AB连入的电阻不变B. 电压表的示数变大C. 电路中的电流变大D. 电路的总功率变小
三、填空题：本大题共6小题，共12分。
10.某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。若将电子锁看作用电器，则刷卡器相当于电路中的 ，刷卡器与按钮开关的连接方式是 。
11.如图，是四冲程汽油机的剖面图，进气门和排气门都关闭，活塞向上运动，此时汽油机处于 冲程，汽缸内气体的内能变 。
12.用试电笔辨别火线与零线时，正确的握笔方法如图 所示。如图丙，当所有开关闭合后，输电线可能因电流过大而燃烧，为避免这种情况，供电线路中应安装 。
13.当某导体两端的电压是6V时，通过它的电流是0.3A，则该导体的电阻是______Ω；当它两端电压为0时，该导体的电阻为______Ω。
14.灯L1、L2分别标有“3V 0.75W”和“3V1.5W”字样（假设灯丝电阻不随温度变化），若将L1、L2并联接在3V电源两端，则干路的总电流为 A；若将L1、L2串联，电源电压最大为 V。
15.如图甲所示，小灯泡的额定电压为2.5V，开关闭合后，小灯泡恰好正常发光。图乙是通过定值电阻R和小灯泡L的电流与电压关系图象，则小灯泡正常发光时的电阻为 Ω，定值电阻R的电阻为 Ω。
四、作图题：本大题共2小题，共4分。
16.在图中的圆圈内填上合适的电表符号，使开关闭合后两灯泡都能发光。
17.如图所示，插座（带保险丝）和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别接入电路中。
五、实验探究题：本大题共4小题，共24分。
18.小李想测量蜡烛的热值q,他利用如图所示的装置进行测量，A容器内装有150g的水，防风罩B的下端开了通气孔。
（1）为完成实验，还需要的测量工具是______和______；
（2）实验中小李是通过测量______（选填“加热时间”或“水吸收的热量”）间接测量蜡烛燃烧放出的热量；
（3）实验中水的温度升高内能增加，这是通过______的方式改变物体的内能；
（4）实验前后小李测量的数据如表所示，则蜡烛的热值约为______J/kg；
（5）小李跟同学讨论后，认为实验中测出的蜡烛的热值跟真实值相比______（选填“偏大”、“偏小”或“相等”）。
19.某小组在“探究并联电路中电压的特点”实验中。
（1）如图甲，根据电路图，用笔画线表示导线，将实物连接起来；
（2）连接电路时，开关处于______状态；
（3）正确连接好电路后，闭合开关，电压表的示数如图乙所示，为______V；
（4）测得灯泡L1两端电压后，再测得灯泡L2两端电压和A、B两端电压，记录数据。接下来换用不同规格灯泡多测实验，其目的是______；
（5）评估交流环节，有同学提出：实验中连接完电路，闭合开关，发现电压表指针反向偏转，原因是______。某组同学测量过程中，突然灯L2灯丝断了，则L1的亮度将______。
20.小明在探究“电流产生的热量与哪些因素有关系”的实验中，在两个透明容器中密封等量的空气，各放置一段电阻丝，并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好，电源电压为6V。
（1）图甲装置中R3的作用主要是使通过电阻R1、R2的电流______（选填“相等”或“不相等”），为了使实验现象更明显，可以将R3的阻值换成更______（选填“大”或“小”）的。
（2）图甲装置中，如果R3发生了断路，在通电时间相同的情况下，与R3未发生断路之前相比较，左侧U形管中液面的高度差将______（选填“变大”“变小”或“不变”）。
（3）小明猜想电流产生的热量与电阻大小有关，下列能支持他猜想的是______。
A.正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮
B.接线板上接入的用电器越多，导线越容易发热
C.电熨斗工作时发热明显，而与之相连的导线却不怎么热
（4）为了验证猜想，小明选用了5Ω和100Ω的电阻丝进行实验，如图乙所示，闭合开关，他发现较长时间后两个U形管的高度差均不明显，原因是______。
（5）本实验中如果密闭容器用盛有煤油的烧瓶来替代，需要增加一个______器材来反映电阻丝放热多少。
21.利用如图甲所示的电路“探究电流与电压、电阻的关系”，其中学生电源电压可调，定值电阻5个（阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω），滑动变阻器的规格为“40Ω，1A”。
（1）在“探究电流与电压的关系”实验中：
①本实验中，滑动变阻器除保护电路外，主要作用是______。
②完成实验，记录实验数据如表。请你根据表中数据在图乙中的坐标系中描点，并绘制出本次实验中通过导体的电流跟该导体两端电压的关系图像。
分析实验图像，得到的结论是：电阻一定，通过导体的电流与其两端的电压成______。
（2）在“探究电流与电阻的关系”实验中：
①电源电压调为6V，他们先将5Ω的电阻接在图甲电路中，移动滑动变阻器的滑片，使电压表示数为U。；保持滑片不动，用10Ω的电阻替换5Ω电阻后，需将滑动变阻器的滑片P向______（选填“左”或“右”）端移动，才能保持定值电阻间的电压U0不变；再依次更换阻值为15Ω、20Ω定值电阻继续实验。他们根据测量数据作出了电流表示数I与定值电阻R阻值的关系图像，如图丙所示。由丙图可得到电流与电阻的关系是：导体两端电压一定时，通过导体的电流与导体的电阻成______比。
②当他们用25Ω的电阻替换20Ω的电阻后，发现电压表示数始终不能调为U0，为继续完成此次探究，同学们一起设计了如下方案，下列方案中______可行。（选填“有一个”、“有两个”或“三个都”）
A.将滑动变阻器更换为“50Ω，1A”的滑动变阻器，其余不变；
B.将电源电压由6V调到5.2V，其余不变；
C.其余不变，只调节滑动变阻器，使U0为2.5V，重新开始实验。
六、计算题：本大题共2小题，共16分。
22.某品牌汽车进行油耗测试时，沿水平路面匀速直线行驶2000m,若发动机提供的牵引力为1.26×103N，消耗柴油0.2kg。已知，。求：
（1）0.2kg的柴油完全燃烧释放的热量；
（2）此过程汽车发动机的效率；
（3）若0.2kg柴油完全燃烧释放的热量全部被水吸收，可将多少千克水从20℃加热到70℃。
23.如图甲所示的电水壶有加热和保温两种功能，图乙是其内部电路的简图，R1、R2均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换。电水壶加热功率为880W，保温功率为44W，c水=4.2×103J/（kg•℃），求：
（1）加热状态工作时，电路中的电流；
（2）忽略温度对电阻阻值的影响，加热电阻R1的阻值；
（3）不计热量损失，把1.1kg水从40℃加热到100℃，需要的时间。
七、综合题：本大题共1小题，共6分。
24.阅读下列短文，回答问题。
智能电加热眼罩近几年，近视眼成为影响青少年身体健康的重要因素，为有效保护眼睛，降低近视率目前市场上推出一款电加热眼罩（如图甲），对缓解眼疲劳有一定效果，电加热眼罩是在绝缘的聚酯薄膜表面有序排列10根一样的具有发热、控温双重功能PTC加热丝，PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成。电加热眼罩内部结构如图乙所示，PTC加热丝两端与金属导线相连，形成网状结构、由6V的锂电池供电。每根PTC加热丝电阻随温度变化的关系如图丙所示，当温度达到40℃时，PTC加热丝的发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等）温度保持不变、实现智能控温。

（1）该眼罩的发热原理是______效应。
（2）如图乙所示的加热电路，PTC加热丝的连接方式是______联，正常工作时金属导线中A、B处电流分别为IA和IB，则IA ______IB（填选“＜”、“=”或“＞”）。
（3）将眼罩加热电路开关闭合，其功率随时间变化的图象最可能是______。

（4）每根PTC加热丝的最大发热功率为______W。
（5）某同学想设计一种能反映并可调节温度高低的电热眼罩，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高。同时反映温度高低的“仪表”（电压表）示数变大。下列符合设计要求的电路是______。
1.【答案】A
2.【答案】D
3.【答案】A
4.【答案】C
5.【答案】C
6.【答案】C
7.【答案】AB
8.【答案】BCD
9.【答案】AB
10.【答案】开关
并联

11.【答案】压缩
大

12.【答案】甲
空气开关

13.【答案】20 20
14.【答案】0.75
4.5

15.【答案】12.5
5

16.【答案】
17.【答案】
18.【答案】温度计；天平；
水吸收的热量；
热传递；
1.575×107；
偏小
19.【答案】如图所示：
断开 2.8 多次测量，以得到普遍的规律 电压表正、负接线柱接反;不变
20.【答案】不相等;小 变小 C 电路中电流太小或电源电压太低 温度计
21.【答案】①改变电阻两端的电压；②见解答；正比 左;反;三个都
22.【答案】（1）0.2kg的柴油完全燃烧释放的热量为8.4×106J （2）此过程汽车发动机的效率为30% （3）可将40kg水从20℃加热到70℃
23.【答案】解：（1）加热状态工作时电路中的电流为：I加===4A；
（2）在开关S闭合的条件下，当旋钮开关接到2时，电路为R2的简单电路，此时电路中电阻小，消耗的功率大，为加热状态，
根据P=可得电阻R2的阻值：
R2===55Ω，
当旋钮开关切换到1时，两电阻串联，此时为保温状态，
由P=可得，电路的总电阻：
R总===1100Ω，
根据串联电路的电阻特点可知，R1的阻值：
R1=R总-R2=1100Ω-55Ω=1045Ω；
（3）水壶要吸收的热量：
Q吸=c水mΔt=4.2×103J/（kg•℃）×1.1kg×（100℃-40℃）=2.772×105J，
由于不计热量损失，则消耗的电能W=Q=2.772×105J，
由P=可得，加热过程需要的时间：
t===315s。
答：（1）加热状态工作时，电路中的电流为4A；
（2）忽略温度对电阻阻值的影响，加热电阻R1的阻值为1045Ω；
（3）不计热量损失.把1.1kg水从40℃加热到100℃，需要315s。
24.【答案】电流热 并 ＜ C 0.9 D 水的初温/℃
25
燃烧前蜡烛的质量/g
20.6
水的末温/℃
40
燃烧后蜡烛的质量/g
20
U/V
0.4
0.8
1.2
1.6
2.0
2.4
2.8
I/A
0.08
0.16
0.24
0.32
0.4
0.48
0.56
