2025-2026学年辽宁省大连市高新园区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年辽宁省大连市高新园区九年级（上）期末物理试卷-自定义类型，共13页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

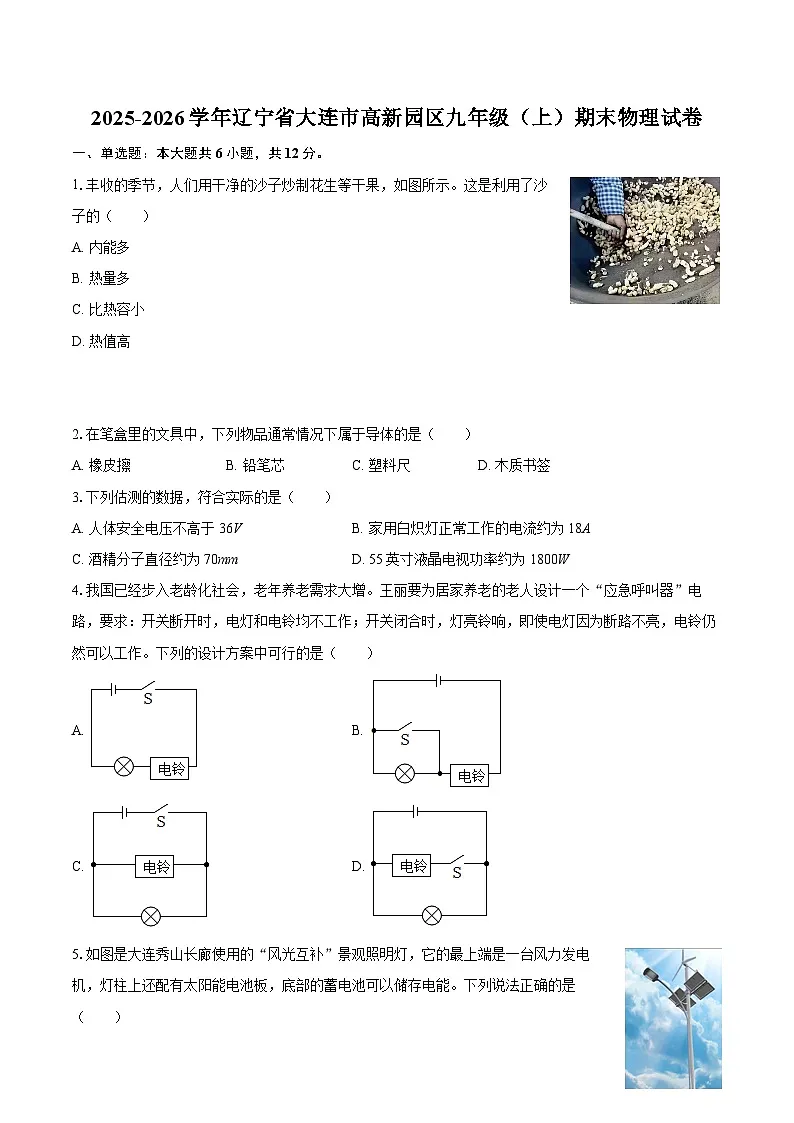

1.丰收的季节，人们用干净的沙子炒制花生等干果，如图所示。这是利用了沙子的（ ）
A. 内能多
B. 热量多
C. 比热容小
D. 热值高
2.在笔盒里的文具中，下列物品通常情况下属于导体的是（ ）
A. 橡皮擦B. 铅笔芯C. 塑料尺D. 木质书签
3.下列估测的数据，符合实际的是（ ）
A. 人体安全电压不高于36VB. 家用白炽灯正常工作的电流约为18A
C. 酒精分子直径约为70mmD. 55英寸液晶电视功率约为1800W
4.我国已经步入老龄化社会，老年养老需求大增。王丽要为居家养老的老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因为断路不亮，电铃仍然可以工作。下列的设计方案中可行的是（ ）
A. B.
C. D.
5.如图是大连秀山长廊使用的“风光互补”景观照明灯，它的最上端是一台风力发电机，灯柱上还配有太阳能电池板，底部的蓄电池可以储存电能。下列说法正确的是（ ）
A. 蓄电池夜晚工作时，将电能转化为光能
B. 蓄电池白天相当于电路中的用电器，晚上相当于电源
C. LED灯发光部分是用超导体材料制作
D. 太阳照射时，太阳能电池板能把太阳能全部转化成电能
6.使用一节干电池可以使教室墙上挂的石英钟连续工作近一年时间，迷你小风扇使用一节同样的干电池只能连续工作半天时间。与石英钟相比，迷你小风扇（ ）
A. 消耗电能较多
B. 工作电压较小
C. 工作电流较大
D. 实际功率较小
二、多选题：本大题共3小题，共6分。
7.焖子是大连的一道传统小吃，用地瓜淀粉做原料，将淀粉加水加热打冻，将冻切成小块，放在平底电煎锅里放适量油，将焖子煎成两面金黄色，再将调料淋在热焖子上，香气扑鼻。下列说法正确的是（ ）
A. 一份焖子的温度升高，内能一定变大B. 煎焖子过程中热量是从电煎锅向焖子传递
C. “香气扑鼻“说明分子是在不停地运动D. 电煎锅消耗的电能小于电流所做的功
8.生活用电处处可见，用电安全尤为重要。闭合台灯开关，台灯正常发光，下列哪些操作可能会导致空气开关跳闸（ ）
A. 台灯开关中的两个线头相碰B. 台灯灯座里连接灯泡的两个线头相碰
C. 插座中的两个线头相碰D. 台灯插头与插座接触不良

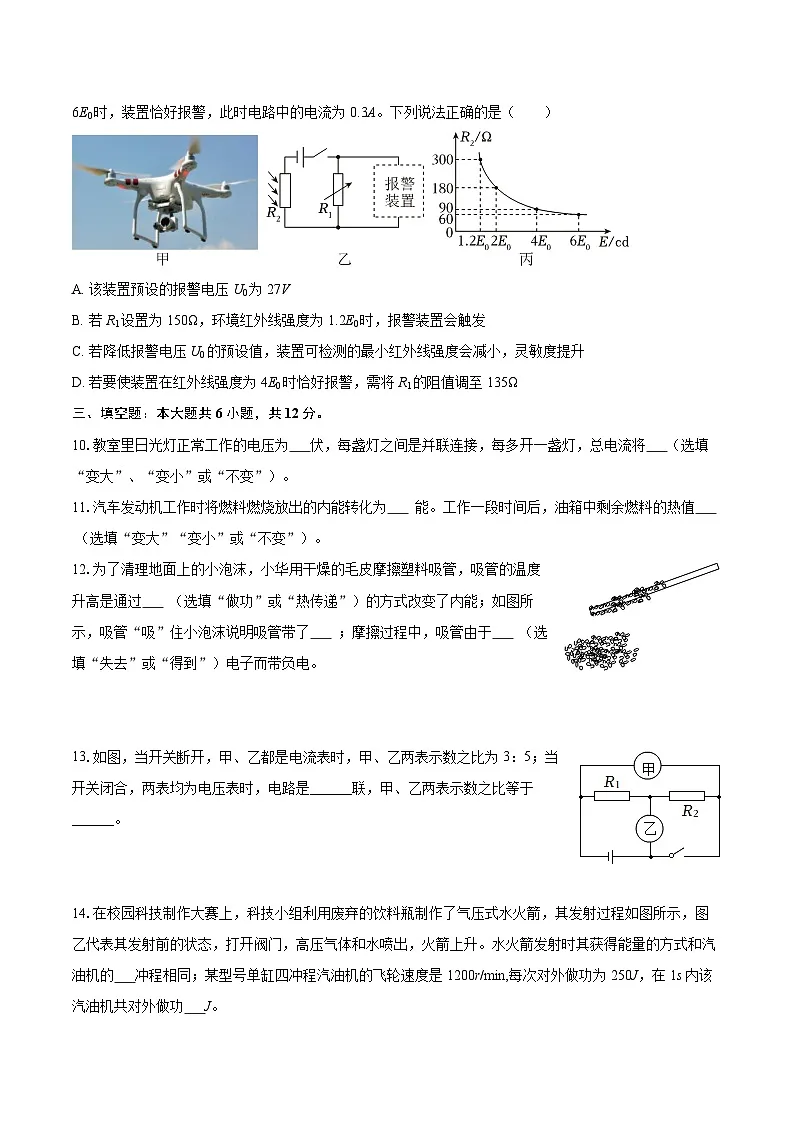

9.如图甲是搭载红外线摄像机的无人机，可用于火情监测。图乙为火情自动启动系统原理图，电源电压恒为45V，红外探测电阻R2与可调电阻箱R1（0～270Ω）串联，电压表并联在R1两端测量其电压。电阻R2的阻值随环境红外线强度E（单位cd）变化的图像如图丙所示，日常环境中红外线强度为E0。当R1两端电压达到预设的报警电压U0时，报警装置触发。某次测试中，将R1调至某一阻值，当红外线强度增至6E0时，装置恰好报警，此时电路中的电流为0.3A。下列说法正确的是（ ）
A. 该装置预设的报警电压U0为27V
B. 若R1设置为150Ω，环境红外线强度为1.2E0时，报警装置会触发
C. 若降低报警电压U0的预设值，装置可检测的最小红外线强度会减小，灵敏度提升
D. 若要使装置在红外线强度为4E0时恰好报警，需将R1的阻值调至135Ω
三、填空题：本大题共6小题，共12分。
10.教室里日光灯正常工作的电压为 伏，每盏灯之间是并联连接，每多开一盏灯，总电流将 （选填“变大”、“变小”或“不变”）。
11.汽车发动机工作时将燃料燃烧放出的内能转化为 能。工作一段时间后，油箱中剩余燃料的热值 （选填“变大”“变小”或“不变”）。
12.为了清理地面上的小泡沫，小华用干燥的毛皮摩擦塑料吸管，吸管的温度升高是通过 （选填“做功”或“热传递”）的方式改变了内能；如图所示，吸管“吸”住小泡沫说明吸管带了 ；摩擦过程中，吸管由于 （选填“失去”或“得到”）电子而带负电。
13.如图，当开关断开，甲、乙都是电流表时，甲、乙两表示数之比为3：5；当开关闭合，两表均为电压表时，电路是______联，甲、乙两表示数之比等于______。
14.在校园科技制作大赛上，科技小组利用废弃的饮料瓶制作了气压式水火箭，其发射过程如图所示，图乙代表其发射前的状态，打开阀门，高压气体和水喷出，火箭上升。水火箭发射时其获得能量的方式和汽油机的 冲程相同；某型号单缸四冲程汽油机的飞轮速度是1200r/min,每次对外做功为250J，在1s内该汽油机共对外做功 J。
15.饮水机是一种常见的家用电器，如图是其简化原理图，其中S是温度控制开关，R0是饮水机加热管的电阻，R是与加热管串联的温控电阻。下表是从其说明书中摘录下的一些技术数据（不考虑R0、R的阻值受温度变化的影响，表中的功率均指加热管的功率）。开关S闭合时，饮水机是处于 （选填“加热”或“保温”）状态，R的阻值为 Ω。
四、作图题：本大题共2小题，共4分。
16.请在图的两个虚线框内，选填“电源”和“小灯泡L2”的电路图符号连入电路，并满足两灯组成并联电路且开关只控制灯L2。
17.如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
五、实验探究题：本大题共5小题，共30分。
18.小明帮妈妈做饭时发现对同样的水和食用油加热，锅内的食用油热的冒烟，而水却不怎么热。小明想：是不是水和食用油升温的吸热能力不同呢？于是，他从家里带了些食用油来到学校，利用图甲所示装置比较水和食用油的吸热能力。
（1）在两个相同的烧杯中分别装入初温相同、______相等的食用油和水。
（2）用两个规格相同的电加热器来加热食用油和水，每隔1min记录一次温度，将记录的数据绘制成了如图乙所示图象。分析图象可知：
①二者同时加热10min,食用油比水的温度升高得快，此时食用油吸收的热量______（填“大于”、“小于”或“等于”）水吸收的热量；如果要使水和食用油的最后温度相同，应给______加热更长的时间，______的吸热能力强。
②利用上述结论，可以解释的生活中现象是______。
a.油能把食物炸黄，而水不能
b.用盐水腌蛋，可使蛋变咸
c.夏天教室内洒水可降温
d.新疆人夏季“早穿皮袄午穿纱”
③若水的比热容是4.2×103J/（kg•℃），则食用油的比热容是______J/（kg•℃）。
19.实验小组在“探究串联电路的电压规律”的实验中，实验器材包括两节新干电池、小灯泡、电压表、开关和若干导线。
（1）同学们在检查实验器材时，发现电压表的指针位置如图1所示，接下来要对电压表进行的操作是______。
（2）根据图2所示的电路图，请用笔画线代替导线将图3中的实物电路连接完整。
（3）在连接电路时，开关应该处于______状态。
（4）连接好电路，闭合开关S后，同学们发现灯L1、L2都不亮，且电压表示数为0。若只有灯L1或灯L2中的一处发生故障，则故障是______（选填“灯L1断路”“灯L1短路”“灯L2断路”或“灯L2短路”）。
（5）排除故障后，正确测量灯L1两端的电压。在测量灯L2两端的电压时，小明提出：
为了节省时间，保持电压表的B连接点不动，只断开A连接点，并将接A连接点的线端直接改接到C连接点上，即可测量灯L2两端的电压。请问小明提出的做法不能测出灯L2两端的电压，请说明理由。______。
（6）同学们正确实验并记录的数据如表，接下来应进行的是______（填字母）。
A.分析数据，得出实验结论
B.改变电源电压，进行多次实验
C.用规格相同的小灯泡，进行多次实验
D.用规格不同的小灯泡，进行多次实验
20.如图所示是探究“电流产生的热量与哪些因素有关”的装置，甲、乙两图的密闭容器中都装有等量的空气：
（1）图甲装置可研究电流产生的热量与______的关系；
（2）图乙两密闭容器中的电阻丝阻值相等，在其中一容器外部并联一个阻值相等的电阻e。若两侧U形管液面高度变化相同，则故障可能是______；排除故障后通电相同时间，发现左侧U形管内液面高度变化明显，这表明：在电阻和通电时间相同的情况下，通过导体的______越大，产生的热量越多；
（3）为了使乙实验中两侧U形管液面高度差更明显，可将空气盒外电阻换成______（选填“大于”或“小于”）5Ω的电阻；
（4）在图甲中，相同时间内，a和b两电阻产生的热量之比为______；
（5）生活中我们经常见到“与大功率电磁炉相连的导线比与荧光灯相连的导线热”这一现象，可用图______（选填“甲”或“乙”）的实验结论来解释。
21.某小组利用如图（a）所示的装置测电阻。
（1）闭合开关前，应将滑动变阻器的滑片移到最______（填“左”或“右”）端；
（2）闭合开关后，移动滑动变阻器的滑片进行三次实验，把测量数据和计算结果依次填写在表格中；
求出电阻的平均值是______Ω（计算结果保留两位小数），多次测量求平均值的目的是______；
拓展：如图（b）所示是小明利用不同的器材测量未知电阻Rx阻值的实验电路，器材可以满足实验要求且电源两端电压不变。图中定值电阻的阻值为R0，步骤如下：
（3）①断开开关S2，闭合开关S1、S3，将滑动变阻器滑片调到某一位置，此时电压表示数为U1；
②保持滑动变阻器滑片P位置不变，______（填写所有开关开闭情况），电压表示数为U2；
③Rx阻值的表达式：Rx= ______（用题中所给字母表示）；
（4）小红也按照上述小明的实验进行操作，但在进行步骤②时，她将图中的滑动变阻器滑片P向左移动了一小段，最后写出Rx阻值的表达式也与小明相同。但老师看了之后却说小红是错误的，她测出的Rx阻值会______（选填“偏大”“偏小”或“准确”）。
22.【项目提出】
（1）电灯给我们带来了光明、温暖和希望。当人们在台灯下看书时，如果感觉灯光太亮有点刺眼，可以通过调光装置改变台灯的亮度，实际的调光台灯电路是比较复杂的。我们可以制作一盏简易调光台灯，达到调节灯光亮度的目的。
（2）知识回顾：电灯只有在有电流通过时才可以发光；通过改变电流的大小，可以改变灯光的亮度。
【项目分析】
要制作一个简易调光台灯，需要完成以下任务。
（1）了解简易调光台灯的工作原理。
（2）设计一台简易调光台灯。
（3）选择元件，完成制作。
【项目实施】
（1）设计台灯
核心思路：调光台灯→亮度变化→电流变化→电阻变化→变阻器（电位器）
初步思考：制作简易调光台灯的关键是改变台灯的亮度，可以通过改变灯泡两端的电压来实现。电源电压不变，为了改变灯泡的实际电压，可以将灯泡与一个滑动变阻器______（选填“串”或“并”）联。通过改变滑动变阻器接入电路的电阻，从而改变灯泡两端的实际电压，实现调光的目的。
（2）选择光源
实验室用的小灯泡、市面上容易买到的发光二极管等，均可以作为光源。
检验小灯泡是否完好：如图一是小灯泡的结构图，图二各种检验方法中不能让完好的小灯泡发光的是______（填字母）。
（3）选择变阻器
某同学选择电源、开关、滑动变阻器、小灯泡、导线若干。按图三所示的电路连接实物。进行调试时，闭合开关，移动滑动变阻器滑片发现小灯泡忽明忽暗，出现这种现象的原因是______。由于滑动变阻器体积较大，于是同学们找来电位器来代替滑动变阻器，电位器的结构图如图四所示，A、B、C为电位器的三个接线柱，转动旋钮可以改变接入电路的电阻。当顺时针旋转旋钮时电灯变亮，则应该连接的接线柱为______。
（4）设计支架和灯罩
要求：美观、结实、便于移动。尽量选用方便易得的材料作为台灯支架，使做出的台灯能稳定地立在桌上。灯罩需要具有较好的反光性能，如图五所示。
【展示交流】
（1）同学们展示了自己制作的调光台灯，闭合控制开关，旋转电位器的旋钮，小灯泡可以改变亮度，当旋钮旋转到一端时，发现小灯泡不发光。小组同学思考既然可以通过旋转旋钮调节小灯泡从发光到不发光，就可以去掉电路中的控制开关，不必断电。从节能的角度思考，他们这样做是______（选填“正确”或“错误”）的。
（2）图六是某同学设计的台灯调光电路，老师认该方案相比图三更好一些，理由是______。
六、计算题：本大题共2小题，共16分。
23.小华为了估测家里燃气灶的热效率，他用水壶装2kg的水，然后打开燃气灶对水加热。开火加热前天然气表的示数是2365.05m3，当水温由15℃升高到65℃时，天然气表的示数为2365.11m3。天然气的热值为3.2×107J/m3，水的比热容为4.2×103J/（kg•℃）。
（1）给水加热时，天然气完全燃烧放出的热量是多少？
（2）燃气灶的热效率是多少？（保留一位小数）
24.如图甲所示电路中，电源电压保持不变，小灯泡的额定电压是2.5V，灯丝的电阻随温度而变化，闭合开关后，当滑动变阻器的滑片P位于某处时，小灯泡正常发光，此时电压表示数为1.5V；当滑片由该处调至阻值最大处的过程中，电流表的示数与电压表示数变化图像如图乙所示。请通过计算回答：
（1）电源的电压是多少？
（2）灯泡正常发光时的电阻是多少？
（3）当灯泡正常发光时，通电10s整个电路消耗的电能是多少？
（4）在调节滑动变阻器的过程中，灯泡功率的最小值是多少？
1.【答案】C
2.【答案】B
3.【答案】A
4.【答案】C
5.【答案】B
6.【答案】C
7.【答案】ABC
8.【答案】BC
9.【答案】ACD
10.【答案】220
变大

11.【答案】机械
不变

12.【答案】做功
电荷
得到

13.【答案】串 5：2
14.【答案】做功
2500

15.【答案】加热
2112

16.【答案】解：要求满足两灯组成并联电路且开关只控制灯L2，因此下面虚线框只能为电灯，则上面虚线框就为电源，当开关闭合后，两灯泡并联，且都发光，开关只控制灯L2，如下图所示
。
17.【答案】
18.【答案】质量 等于;水;水;d;2.1×103
19.【答案】调零 断开 灯L2断路 不能，电压表的正、负接线柱接反了 D
20.【答案】电阻； 电阻e断路；电流； 小于； 1：2； 乙
21.【答案】左 10.17;减小误差 断开开关S3，闭合开关S1、S2; 偏大
22.【答案】串联； B； 滑动变阻器滑片与电阻丝接触不良；B、C；【展示交流】 错误； 串联一个定值R0，防止滑动变阻器移动到最左端时，电路中电流过大，对灯泡起到保护作用
23.【答案】给水加热时，天然气完全燃烧放出的热量是1.92×106J；
燃气灶的热效率是21.9%
24.【答案】解：（1）由图甲可知，灯泡和滑动变阻器串联，电压表测滑动变阻器两端电压，电流表串联电路中的电流；当滑动变阻器的滑片P位于某处时，小灯泡正常发光，此时电压表示数为1.5V，根据串联电路电压规律可知，电源电压为U=UL+U滑=2.5V+1.5V=4V；
（2）由图乙可知，当电压表示数为1.5V时，小灯泡正常发光，此时电路中的电流为0.25A，则灯泡正常发光时的电阻为：
R===10Ω；
（3）通电10s整个电路消耗的电能为：
W=UILt=4V×0.25A×10s=10J；
（4）当滑动变阻器连入电路的电阻最大时，电路中的电流最小，灯泡L消耗电功率的最小；
由图乙可知，当滑动变阻器连入电路的电阻最大时两端电压为3V，此时电路中的电流为0.2A，根据串联电路电压规律可知，灯泡两端电压为U'=U-U滑'=4V-3V=1V，
灯泡功率的最小值为：
P=U'I'=1V×0.2A=0.2W。
答：（1）电源的电压是4V；
（2）灯泡正常发光时的电阻是10Ω；
（3）当灯泡正常发光时，通电10s整个电路消耗的电能是10J；
（4）在调节滑动变阻器的过程中，灯泡功率的最小值是0.2W。 额定电压
220V
频率
50Hz
加热功率
550W
保温功率
22W
灯L1两端的电压U1/V
灯L2两端的电压U2/V
灯L1、L2串联后的总电压U/V
1.4
1.4
2.8
实验次数
电压U/V
电流I/A
电阻R/Ω
1
1.00
0.10
2
1.60
0.16
3
2.10
0.20
