2025-2026学年辽宁省盘锦市兴隆台区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年辽宁省盘锦市兴隆台区九年级（上）期末物理试卷-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.如图是某同学自制的简易热机模型，在易拉罐内装适量水，在瓶口密封安装一根吸管，吸管正对着小风扇。当点燃下方的蜡烛后，可以看到前方的小风扇转动起来。下列说法正确的是（ ）
A. 罐内的水在加热过程中，温度升高，所含的热量增加
B. 蜡烛用掉一部分后，蜡烛的热值会变小
C. 通过改进热机模型的结构，其效率可达100%
D. 该过程的能量转化与热机做功冲程的能量转化相同
2.咖啡香气馥郁，一杯咖啡的制作要经过生豆翻炒、石磨研磨、加水煮沸等过程。下列用物理知识解释的咖啡制作过程，正确的是（ ）
A. 生豆翻炒过程中，高温的铁锅把温度传递给生豆
B. 咖啡豆研磨成粉后，分子间斥力大于分子间引力
C. 咖啡加热沸腾，是通过做功的方式增大内能
D. 闻到咖啡香味，是因为分子在不停地做无规则运动
3.为了提高旅客的乘车通行效率，火车站实施“验检合一”，当身份信息和人脸信息都符合时（相当于闭合开关），电动机转动，通向站合的闭门打开，下列电路设计符合要求的是（ ）
A.
B.
C.
D.
4.关于图中的电现象，下列说法正确的是（ ）
A. 图甲中，两轻质小球相互吸引，说明它们一定带异种电荷
B. 图乙中，橡胶棒在毛皮上摩擦后，橡胶棒因为失去电子而带正电
C. 图丙中，女生梳完头发后头发更蓬松，是因为摩擦使发丝带上了同种电荷
D. 图丁中，A带负电，B不带电，用金属棒把A、B连接的瞬间电流从A流向B
5.手机屏幕的亮度可以自动调节，也可以手动调节。数码兴趣小组为了模拟该功能，设计了如图所示的电路，电源电压不变，光敏电阻的阻值会随光照的变强而减小。闭合开关S，下列说法中正确的是（ ）
A. 保持滑片P位置不变，光照变强时，电压表示数变小
B. 保持滑片P位置不变，光照变强时，电流表示数变小
C. 光照变强时向右移动滑片P，可能保持灯泡L亮度不变
D. 光照变强时向左移动滑片P，可能保持灯泡L亮度不变

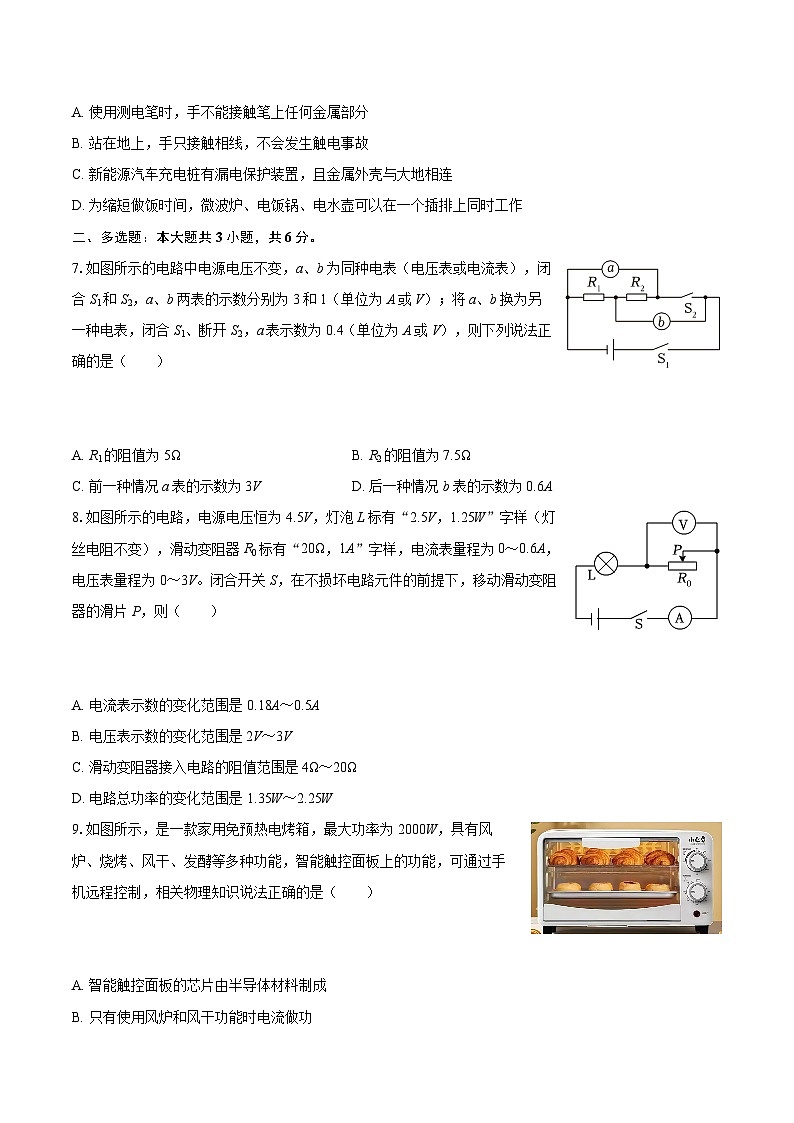

6.下列关于安全用电的说法正确的是（ ）
A. 使用测电笔时，手不能接触笔上任何金属部分
B. 站在地上，手只接触相线，不会发生触电事故
C. 新能源汽车充电桩有漏电保护装置，且金属外壳与大地相连
D. 为缩短做饭时间，微波炉、电饭锅、电水壶可以在一个插排上同时工作
二、多选题：本大题共3小题，共6分。
7.如图所示的电路中电源电压不变，a、b为同种电表（电压表或电流表），闭合S1和S2，a、b两表的示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V），则下列说法正确的是（ ）
A. R1的阻值为5ΩB. R2的阻值为7.5Ω
C. 前一种情况a表的示数为3VD. 后一种情况b表的示数为0.6A
8.如图所示的电路，电源电压恒为4.5V，灯泡L标有“2.5V，1.25W”字样（灯丝电阻不变），滑动变阻器R0标有“20Ω，1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在不损坏电路元件的前提下，移动滑动变阻器的滑片P，则（ ）
A. 电流表示数的变化范围是0.18A～0.5A
B. 电压表示数的变化范围是2V～3V
C. 滑动变阻器接入电路的阻值范围是4Ω～20Ω
D. 电路总功率的变化范围是1.35W～2.25W
9.如图所示，是一款家用免预热电烤箱，最大功率为2000W，具有风炉、烧烤、风干、发酵等多种功能，智能触控面板上的功能，可通过手机远程控制，相关物理知识说法正确的是（ ）
A. 智能触控面板的芯片由半导体材料制成
B. 只有使用风炉和风干功能时电流做功
C. 把食物烤熟，是利用电流的热效应
D. 以最大功率工作15min,消耗0.5kW•h的电能
三、填空题：本大题共5小题，共12分。
10.如图是电路中常用的多芯导线，它由多根细导线制成。多芯线的电阻比每根细导线的电阻 ；维修线路时有时需要断开电路，此时多芯导线的电阻将 （选填“变大”“不变”或“变为零”）。
11.王亚平在“天宫一号”授课时，用金属圈伸入水袋制作了一个水膜，往水膜表面贴上画有中国结图案的塑料片，水膜依然完好，如图所示，这表明分子之间存在 ；返回舱从太空返回地面，在进入大气层后，与空气剧烈摩擦，返回舱的 能转化为内能，外壳温度急剧升高。
12.如图所示是一款共享充电宝，它的部分性能参数如表所示，该充电宝最大储存的电能是 J。若它同时给两个手机充电，此时充电宝相当于电路中的 ，这两个手机是 （选填“串联”或“并联”）在一起的。
13.在如图所示的家庭电路中，开关闭合后灯泡不亮，用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，故障原因是 （选填“灯泡短路”或“中性线的某处断路”）；如果故障是另一种原因，家庭电路中的 （选填“空气开关”或“漏电保护器”）会自动断开，切断电路，相线不会导电，测电笔氖管不会发光。
14.灯泡L1和L2上分别标有“6V，6W”和“6V，3W”的字样，两个灯泡的电流随电压变化关系图象如图甲所示，将两灯连入图乙所示电路，电源电压为4V，闭合开关，电压表的示数为 V，两灯中灯泡 较亮；若把两灯并联在另一个电路中，灯泡L1的功率为1W，则该电路的总功率为 W。
四、作图题：本大题共2小题，共4分。
15.如图所示是某同学设计的模拟可调光台灯电路，其中电位器有a、b、c三个接线柱，顺时针旋转滑片时灯泡变亮，请你在图中用笔画线代替导线将电路按要求连接完整。
16.为适应多种小家电使用USB供电模式的需求，在家庭电路中安装如图甲所示的插座，其中三孔插座和USB供电模块均由开关控制，且可独立工作，请在图乙中用笔画线代替导线将电路连接完整。
五、实验探究题：本大题共6小题，共30分。
17.如图甲所示，某同学在两只相同的烧杯里装入初温和质量均相同的水和食用油，用规格相同的电加热器给它们加热，探究它们吸热本领的强弱。
（1）在此实验中，除了图甲中所示的器材外，还需要秒表和 。由于水和食用油吸收热量的多少不便用仪器测量，本实验可根据 来反映吸收热量的多少（选填“加热时间”或“升高温度”）。
（2）经过实验和记录，得出了如图乙所示的图像。可以得到：质量相同的水和食用油，升高相同的温度，吸收热量较多的是 ，所以其吸热能力较强。
（3）为使内部充有液态介质的电暖器通电后能迅速升温，内部应充入吸热能力较 （填“强”或“弱”）的介质。（仅从吸热能力的角度分析）
18.如图甲所示是小明探究并歌电路电流规律的实验电路图。
（1）用电流表测出电路中三个位置的电流来寻找规律，小明取的三个点可能是 （用字母A、B、C、D、E、F表示）。
（2）图乙是小明连接的电路，器材完好，闭合开关看到的现象是 。
（3）接下来，小明正确连接电路，并换用不同规格的灯泡进行三次实验，实验数据如表所示，由此可以初步得出了并联电路的电流规律： （用I1、I2、I表示）。
（4）大家在进行交流时，发现表格设计存在问题，请你指出该问题是： 。
19.小明利用如图甲所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验用到的电阻阻值分别为：5Ω、10Ω、15Ω、20Ω。
（1）连接好电路后，他检查电路时发现电压表、电流表位置互换了，若此时闭合开关，电流表 示数，电压表 示数（选填“有”或“没有”），纠正错误后，开始实验。
（2）实验中，他将R由5Ω电阻换成10Ω电阻，移动滑片，同时眼睛观察 表使其示数达到 ，记下另一个表的示数。
（3）继续更换其它电阻完成所有实验，得到如图乙所示的电流I随电阻R变化的图像，由图像可以得出结论： 。
（4）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
20.某实验小组在做“伏安法测电阻”的实验中，设计并连接了如图甲所示的电路。
（1）如图甲所示，实验小组成员连接电路后立即闭合开关，则该操作步骤需要规范之处是 。
（2）正确完成实验操作过程，闭合开关并移动滑片，当电压表的示数如图乙所示时，其读数为 V，电流表的示数如图丙所示，则定值电阻R的阻值为 Ω。
（3）完成以上步骤后，小组成员接下来的主要操作是：多次移动滑动变阻器的滑片，改变待测电阻两端的电压和通过的电流，记录相应的电压值和电流值，分别计算出电阻值，再 。
（4）若电压表损坏，利用原有器材也能测出未知电阻Rx的阻值，实验电路如图丁所示。滑动变阻器最大阻值为R0，电源电压未知且不变，请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
②闭合开关S， ，记录电流表示数I2；
③写出待测电阻的表达式：Rx= 。
21.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个相同的透明容器中密封着等质量的空气。
（1）甲图探究的是电流通过导体时产生的热量与 的关系。
（2）由乙图可知，在 和通电时间一定时， 越大，电流通过导体时产生的热量越多。
（3）容器内电阻丝热得发红时，而与之连接的导线却不怎么热，这个问题可以用 （选填“甲”或“乙”）图的结论来解释。
22.近年来越来越多的智能技术应用在汽车领域。雨天，有些汽车刮水器的刮动速度会随着雨的大小自动调节；雨停后，刮水器自动停止工作，主要原因就是在它的工作电路中安装有自动检测雨水的装置，雨水探测器、雨水探测器的主要部件是探测金属网，如图甲所示。
某同学将高为3h检测金属网竖立在容器中，设计如图乙所示电路探究“检测金属网在电路工作中作用”，将ab接入图乙电路时电流表无示数，向容器中逐渐加入雨水，记录检测网浸入雨水中的深度与电流表的示数，实验数据记在表中。
（1）依据甲图分析，电路工作时，通过a处电流与b处电流______（选填“相等”或“不相等”）。
（2）分析实验数据可知，雨水是______（选填“导体”或“绝缘体”），检测网中浸入雨水越深，ab间电阻______（选填“变大”、“变小”或“不变”）。
（3）利用表中数据在图丙坐标系中作出检测网浸入水中的深度与电流关系的图象。
（4）分析表中数据和所作图像，可以得出电路中的电流与检测网浸入水中深度的关系是：______。
（5）图丁是某同学设计的刮水器电路，经分析发现，在无雨水时，电动机不能转动，请在图丁电路中加装一个电学元件，在无雨水时控制电动机的转动与停止。
六、计算题：本大题共2小题，共16分。
23.某汽车发动机的能量流向图如图所示，汽车在一段的平直公路上匀速行驶23km,发动机牵引力为1200N，已知汽油的热值q=4.6×107J/kg,水的比热容。请计算：
（1）这段路程内牵引力做的功。
（2）这段路程内消耗汽油的质量。
（3）若废气带走的热量被200kg的水全部吸收，水升高的温度。（结果保留整数）
24.为解决冬季就餐时饭菜容易变凉的问题，小明设计了一款放在餐桌上的电加热板，其加热功率可连续变化，设计电路如图所示，其中电源电压恒为12V，R1是阻值为6Ω定值电阻。R2是最大阻值为10Ω的可调节电阻的加热丝，请计算当加热板工作时的下列问题：
（1）R2调到最大阻值时，电路中的电流。
（2）电路总功率为12W时，R2连入电路的阻值。
（3）将功率调节到最大时，电路每分钟产生的热量。
1.【答案】D
2.【答案】D
3.【答案】A
4.【答案】C
5.【答案】C
6.【答案】C
7.【答案】BCD
8.【答案】BD
9.【答案】ACD
10.【答案】小
不变

11.【答案】引力
机械

12.【答案】90000
电源
并联

13.【答案】中性线的某处断路
空气开关

14.【答案】3
L2
4

15.【答案】
16.【答案】
17.【答案】天平
加热时间
水
弱

18.【答案】A、C、E（或A、C、F或A、D、E或A、D、F或B、C、E或B、C、F或B、D、E或B、D、F）
电流表指针偏转角度小
I=I1+I2
记录的数据没有单位

19.【答案】没有
有
电压
2.5V
电压一定时，导体中的电流与导体的电阻成反比
28

20.【答案】闭合开关前，将滑动变阻器的滑片移到最左端
2.7
9
求出平均值
将滑动变阻器的滑片P移到b端

21.【答案】电阻
电阻
电流
甲

22.【答案】相等 导体;小 电路中的电流随检测网浸入水中的深度增加而增大，且增加的越来越缓慢
23.【答案】这段路程内牵引力做的功为2.76×107J 这段路程内消耗汽油的质量为2kg 若废气带走的热量被200kg的水全部吸收，水升高的温度为36℃
24.【答案】R2调到最大阻值时，电路中的电流为0.75A 电路总功率为12W时，R2连入电路的阻值为6Ω 将功率调节到最大时，电路每分钟产生的热量为1440J 容量
5000mA•h
输出电压
5V
输出电流
2A
测量次数
L1的电流I1
L2的电流I2
干路电流I
1
0.10
0.22
0.34
2
0.20
0.26
0.46
3
0.26
0.30
0.54
检测网浸入雨水中的深度H
0
0.5h
h
1.5h
2h
2.5h
电流表的示数I/A
0
0.12
0.22
0.3
0.36
0.4
