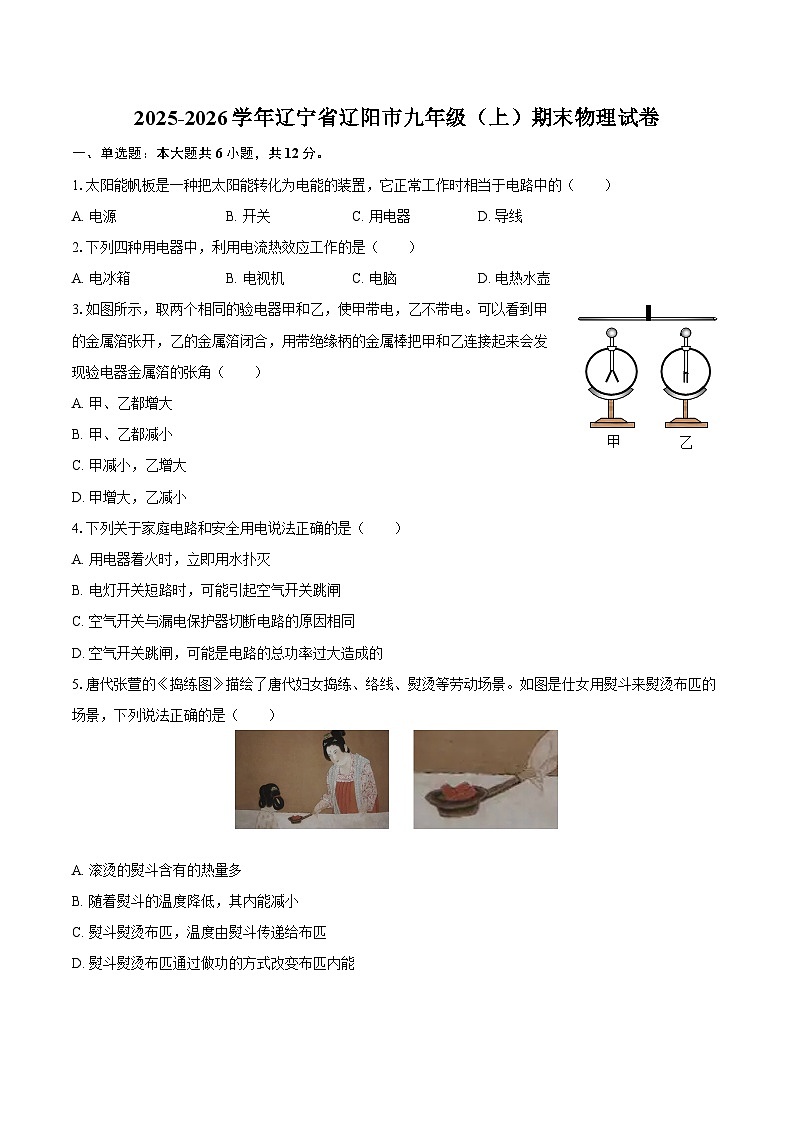

2025-2026学年辽宁省辽阳市九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年辽宁省辽阳市九年级（上）期末物理试卷-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.太阳能帆板是一种把太阳能转化为电能的装置，它正常工作时相当于电路中的（ ）
A. 电源B. 开关C. 用电器D. 导线
2.下列四种用电器中，利用电流热效应工作的是（ ）
A. 电冰箱B. 电视机C. 电脑D. 电热水壶
3.如图所示，取两个相同的验电器甲和乙，使甲带电，乙不带电。可以看到甲的金属箔张开，乙的金属箔闭合，用带绝缘柄的金属棒把甲和乙连接起来会发现验电器金属箔的张角（ ）
A. 甲、乙都增大
B. 甲、乙都减小
C. 甲减小，乙增大
D. 甲增大，乙减小
4.下列关于家庭电路和安全用电说法正确的是（ ）
A. 用电器着火时，立即用水扑灭
B. 电灯开关短路时，可能引起空气开关跳闸
C. 空气开关与漏电保护器切断电路的原因相同
D. 空气开关跳闸，可能是电路的总功率过大造成的
5.唐代张萱的《捣练图》描绘了唐代妇女捣练、络线、熨烫等劳动场景。如图是仕女用熨斗来熨烫布匹的场景，下列说法正确的是（ ）
A. 滚烫的熨斗含有的热量多
B. 随着熨斗的温度降低，其内能减小
C. 熨斗熨烫布匹，温度由熨斗传递给布匹
D. 熨斗熨烫布匹通过做功的方式改变布匹内能

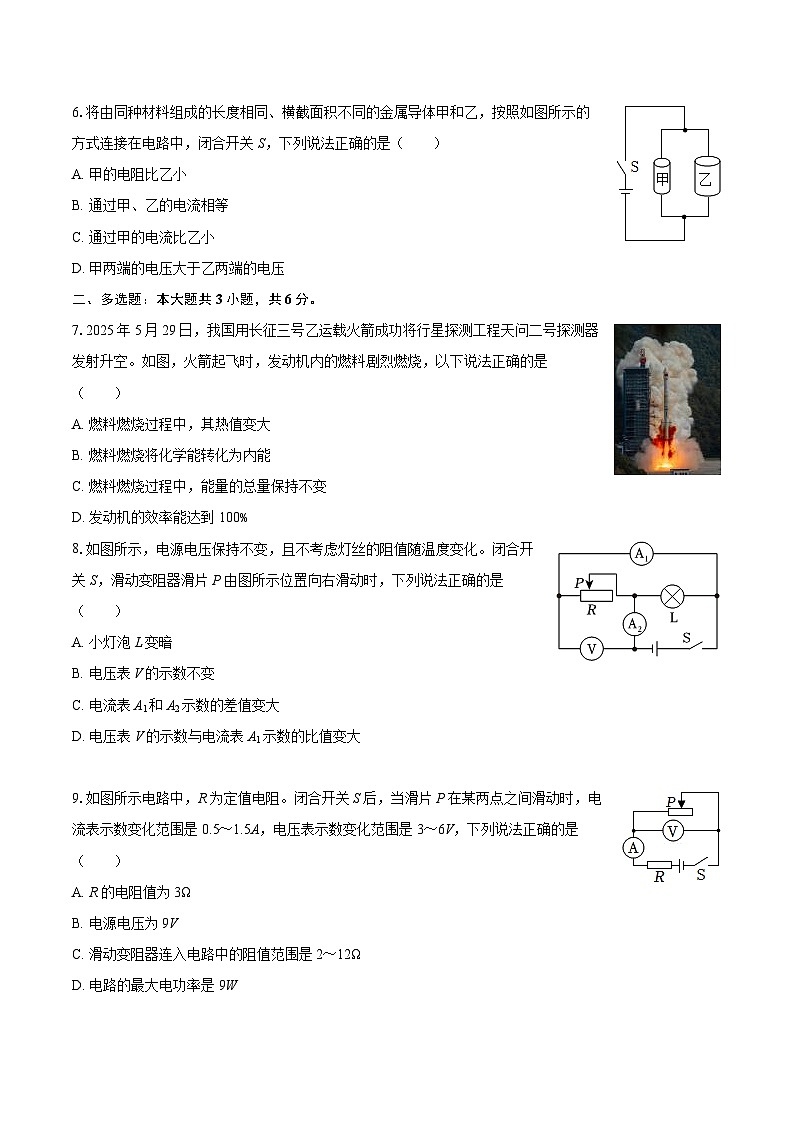

6.将由同种材料组成的长度相同、横截面积不同的金属导体甲和乙，按照如图所示的方式连接在电路中，闭合开关S，下列说法正确的是（ ）
A. 甲的电阻比乙小
B. 通过甲、乙的电流相等
C. 通过甲的电流比乙小
D. 甲两端的电压大于乙两端的电压
二、多选题：本大题共3小题，共6分。
7.2025年5月29日，我国用长征三号乙运载火箭成功将行星探测工程天问二号探测器发射升空。如图，火箭起飞时，发动机内的燃料剧烈燃烧，以下说法正确的是（ ）
A. 燃料燃烧过程中，其热值变大
B. 燃料燃烧将化学能转化为内能
C. 燃料燃烧过程中，能量的总量保持不变
D. 发动机的效率能达到100%
8.如图所示，电源电压保持不变，且不考虑灯丝的阻值随温度变化。闭合开关S，滑动变阻器滑片P由图所示位置向右滑动时，下列说法正确的是（ ）
A. 小灯泡L变暗
B. 电压表V的示数不变
C. 电流表A1和A2示数的差值变大
D. 电压表V的示数与电流表A1示数的比值变大
9.如图所示电路中，R为定值电阻。闭合开关S后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5～1.5A，电压表示数变化范围是3～6V，下列说法正确的是（ ）
A. R的电阻值为3Ω
B. 电源电压为9V
C. 滑动变阻器连入电路中的阻值范围是2～12Ω
D. 电路的最大电功率是9W

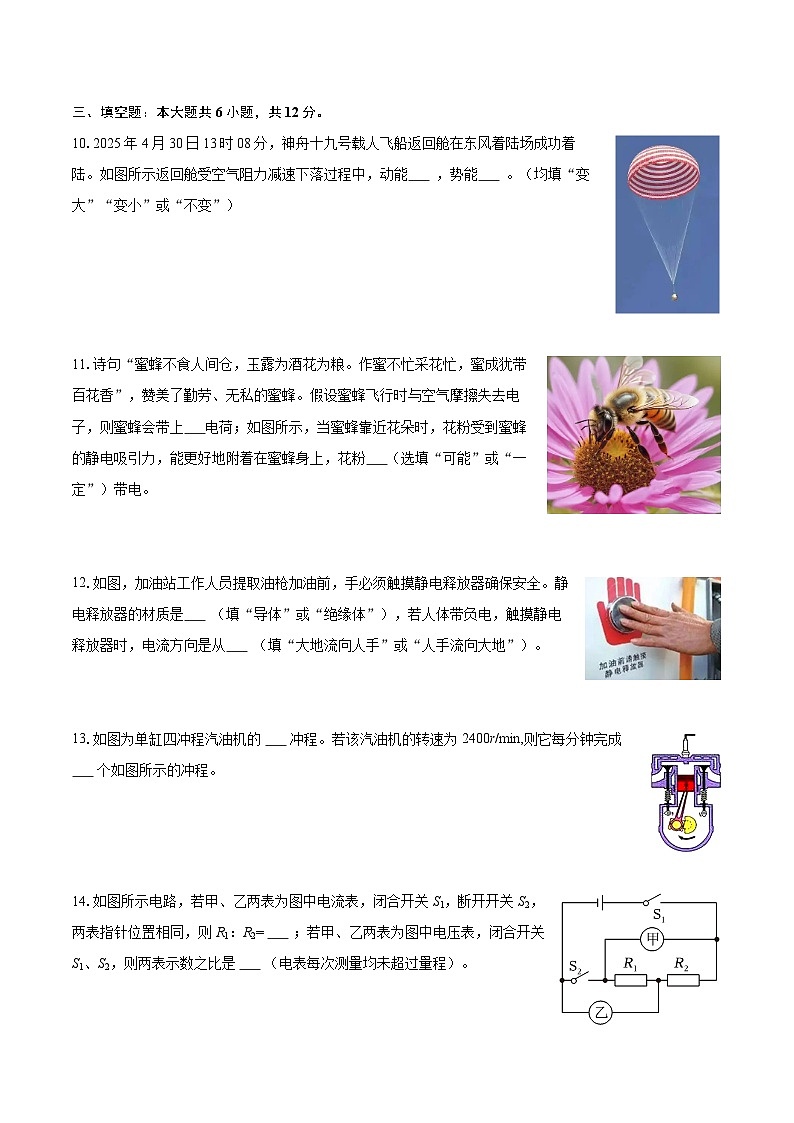

三、填空题：本大题共6小题，共12分。
10.2025年4月30日13时08分，神舟十九号载人飞船返回舱在东风着陆场成功着陆。如图所示返回舱受空气阻力减速下落过程中，动能 ，势能 。（均填“变大”“变小”或“不变”）
11.诗句“蜜蜂不食人间仓，玉露为酒花为粮。作蜜不忙采花忙，蜜成犹带百花香”，赞美了勤劳、无私的蜜蜂。假设蜜蜂飞行时与空气摩擦失去电子，则蜜蜂会带上 电荷；如图所示，当蜜蜂靠近花朵时，花粉受到蜜蜂的静电吸引力，能更好地附着在蜜蜂身上，花粉 （选填“可能”或“一定”）带电。
12.如图，加油站工作人员提取油枪加油前，手必须触摸静电释放器确保安全。静电释放器的材质是 （填“导体”或“绝缘体”），若人体带负电，触摸静电释放器时，电流方向是从 （填“大地流向人手”或“人手流向大地”）。
13.如图为单缸四冲程汽油机的 冲程。若该汽油机的转速为2400r/min,则它每分钟完成 个如图所示的冲程。
14.如图所示电路，若甲、乙两表为图中电流表，闭合开关S1，断开开关S2，两表指针位置相同，则R1：R2= ；若甲、乙两表为图中电压表，闭合开关S1、S2，则两表示数之比是 （电表每次测量均未超过量程）。​
15.如图所示，电源电压为4.5V不变，小灯泡的额定电压为2.5V，R1=10Ω。闭合开关S1、S2，将滑动变阻器R2的滑片滑到最左端时，小灯泡正常发光，小灯泡的额定功率为______W。只闭合开关S1，滑动变阻器R2的滑片从最左端滑到最右端，电压表示数从1.5V变化到3V，滑动变阻器R2的最大阻值为______Ω。（不考虑小灯泡电阻变化）
四、作图题：本大题共2小题，共4分。
16.某同学设计了一款道路井盖移动报警电路。闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。请根据以上要求，用笔代替导线将图中的电路补充完整。
17.如图是一款台灯内部的电路图，电位器相当于一个调光开关，a、b、c是它的三个接线柱，旋钮带动滑片转动，起到调节的作用。请在图中用笔画线代替导线，将亮度可调台灯（螺口灯泡）接入电路，要求顺时针旋转旋钮时灯泡变亮。
五、实验探究题：本大题共4小题，共24分。
18.如图是物理小组设计的三个实验装置。装置中烧杯完全相同，烧杯中液体的初温相同，液体A和液体B密度不同，燃料1和燃料2的质量相同。
（1）小组同学要比较不同物质的吸热能力。
①应选择 两个装置图进行实验，且两烧杯装入的液体 相等。
②将收集的数据绘制成对应的图像A和B，如图丁所示，从开始加热到第15min,液体A吸收的热量 液体B吸收的热量；分析可知：液体 更适合作为汽车发动机的冷却液。
（2）小组同学选用甲、乙两个装置比较不同燃料的热值。将两烧杯中装入初温、质量相等的液体A，待燃料1和2 （选填“燃烧相同时间”或“燃尽”）后，便可通过比较 来比较两种燃料的热值。
19.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。
（1）利用甲装置可探究电流产生的热量与 的关系，通电一段时间后， 侧容器相连的U形管中液面的高度差较大；
（2）乙装置中的电阻R3的作用主要是使电阻R1和R2中的电流 ；
（3）通过观察乙装置可知，在电阻和通电时间相同时，电流越 ，导体产生的热量越多；
（4）某同学在做乙装置实验时，通电一段时间后，发现左右两侧U形管中液面高度差几乎相同，导致这种现象的原因可能是 。
20.某同学在探究“电流与电压、电阻的关系”实验中，所用的实验器材有：电源（恒为4V）、电压表（0～3V）、电流表（0～0.6A）、定值电阻R（5Ω、10Ω、20Ω）、滑动变阻器（20Ω，2A）、开关、导线若干。
（1）某同学检查电路时发现有一条导线连接错误，请在图甲中错误的导线上画“×”，并用笔画线代替导线将电路连接正确（导线不能交叉）。
（2）闭合开关前，应将滑动变阻器的滑片P移到最______（填“左”或“右”）端。
（3）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是电阻R ______。排除故障，继续实验。
（4）探究电流与电压的关系，实验数据如表，其中第4次实验的电压表示数如图乙所示，为______V。分析数据可得：电阻不变时，电流跟电压成______。
（5）探究电流与电阻的关系，将5Ω电阻接入电路，记录电流表示数为0.3A；将电阻更换为10Ω，移动滑片直至电压表示数为______V，记录电流表示数；再将电阻更换为20Ω，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为______V。
21.为测定额定电压为2.5V的小灯泡正常发光时的电阻，小辰准备了下列器材：待测小灯泡、3节新干电池、滑动变阻器、电流表、电压表、开关、导线若干。
（1）如图甲连接好电路后闭合开关，滑片P位于某一位置时，电压表示数如图乙所示，为了让小灯泡正常发光，应将滑动变阻器的滑片P向 （填“左”或“右”）移动；
（2）调整滑片P直至电压表示数为2.5V，此时电流表示数如图丙所示，则该小灯泡正常发光时的电阻为 Ω，此时滑动变阻器接入电路的电阻为 Ω；
（3）小辰在实验时发现不同电压下小灯泡阻值不同，原因是灯丝电阻受 影响。
（4）小竹认为不用电流表也能测出小灯泡正常发光时的电阻，她又找来一个电阻箱和一个单刀双掷开关，设计了如图丁所示的电路，两虚线框中一处接入电阻箱，另一处接入滑动变阻器，然后进行了下列操作：
①闭合开关S，将单刀双掷开关掷于位置1，调整b处电阻，使电压表示数为2.5V；
②将单刀双掷开关掷于位置2，保持b处电阻不变，调整a处电阻，使电压表示数为 V，此时电阻箱的示数即为小灯泡正常工作时的电阻。电阻箱应接在丁图中的 （填“a”或“b”）位置。
六、计算题：本大题共1小题，共8分。
22.如图甲是某学校食堂购置了一批加热餐台，通电后，加热容器中的水为上方饭菜提供所需的热量。加热器简化电路如图乙所示，旋转开关S分别连通0、1、2触点，可实现加热器的断电、快速加热、保温多挡位功能调节。R1、R2是定值电阻。容器内水的质量为10kg,比热容为4.2×103J/（kg•℃），加热器使用的电源电压恒为220V，加热器快速加热时的功率为2kW，保温时的功率为400W。求：
（1）R1的阻值；
（2）加热器使用快速加热挡工作20min,使水温升高40℃时，水吸收的热量；
（3）加热器使用快速加热挡工作20min,电流做的功；
（4）此过程中，加热器对水加热的效率。
七、综合题：本大题共2小题，共14分。
23.如图甲是一台放置在水平地面的智能体重秤，图乙是它的电路结构图，定值电阻R0的阻值为100Ω，秤盘下方的电阻R为压敏电阻，其阻值随人对秤盘压力的变化关系如图丙所示，已知电源电压3V保持不变（g取10N/kg）。求：
（1）当秤盘为空盘时，压敏电阻R的阻值为______Ω；
（2）当某同学站在体重秤上，电压表示数为2V时，电路中的电流；
（3）该同学站在体重秤上时，压敏电阻R的阻值；
（4）该同学的质量。
24.阅读短文，回答下列问题。
某一空气净化器工作过程如图甲所示：空气进入净化器，空气里的灰尘由于钨丝放电而带上正电，经过负电格栅板时被吸附，此后经活性炭进一步净化，在不同挡位工作时的参数如下表所示。净化空气量是指1h净化空气的体积；净化效率等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比。
（1）我们看到空气中尘土飞扬的现象 （选填“不属于”或“属于”）扩散现象，空气净化器负电格栅板吸附灰尘的原理是利用 ；
（2）单独使用该净化器20min,规格为2400imp/（kW•h）的电能表指示灯闪烁36次，则该空气净化器在 挡位工作，一间120m3的房间在该挡位下进行净化，需要消耗电能 J，才能完成工作；
（3）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，定值电阻R0的阻值为10Ω，电源电压恒为28V；如图丙所示为气敏电阻阻值随空气中有害气体浓度β的变化曲线。
①现用此电路检测该型号净化器的净化效率，净化器启动前，检测电路中电流表的示数为0.4A，此时空气中有害气体浓度是 μg/m3。
②净化器正常使用30min后，检测电路的电流变为0.1A，则该空气净化器的实际净化效率为 %。
1.【答案】A
2.【答案】D
3.【答案】C
4.【答案】D
5.【答案】B
6.【答案】C
7.【答案】BC
8.【答案】BD
9.【答案】AC
10.【答案】变小
变小

11.【答案】正
可能

12.【答案】导体
大地流向人手

13.【答案】压缩
1200

14.【答案】4：1
5：4

15.【答案】0.5 7.5
16.【答案】
17.【答案】
18.【答案】甲、丙
质量
等于
B
燃尽
温度计示数

19.【答案】电阻
右
不相等
大
R3断路

20.【答案】 右 断路 2;正比 1.5;2～3
21.【答案】左
6.25
5
温度
2.5
a

22.【答案】R1的阻值为24.2Ω 水吸收的热量为1.68×106J 电流做的功为2.4×106J 此过程中，加热器对水加热的效率为70%
23.【答案】400 当某同学站在体重秤上，电压表示数为2V时，电路中的电流是0.01A 该同学站在体重秤上时，压敏电阻R的阻值是200Ω 该同学的质量是60kg
24.【答案】不属于
异种电荷相互吸引
2
8.1×104
0.8
87.5
序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
工作挡位
待机
1挡
2挡
3挡
4挡
5挡
6挡
功率（W）
0.9
23
45
75
103
121
148
净化空气量（m3/h）
-
120
240
360
500
640
760
