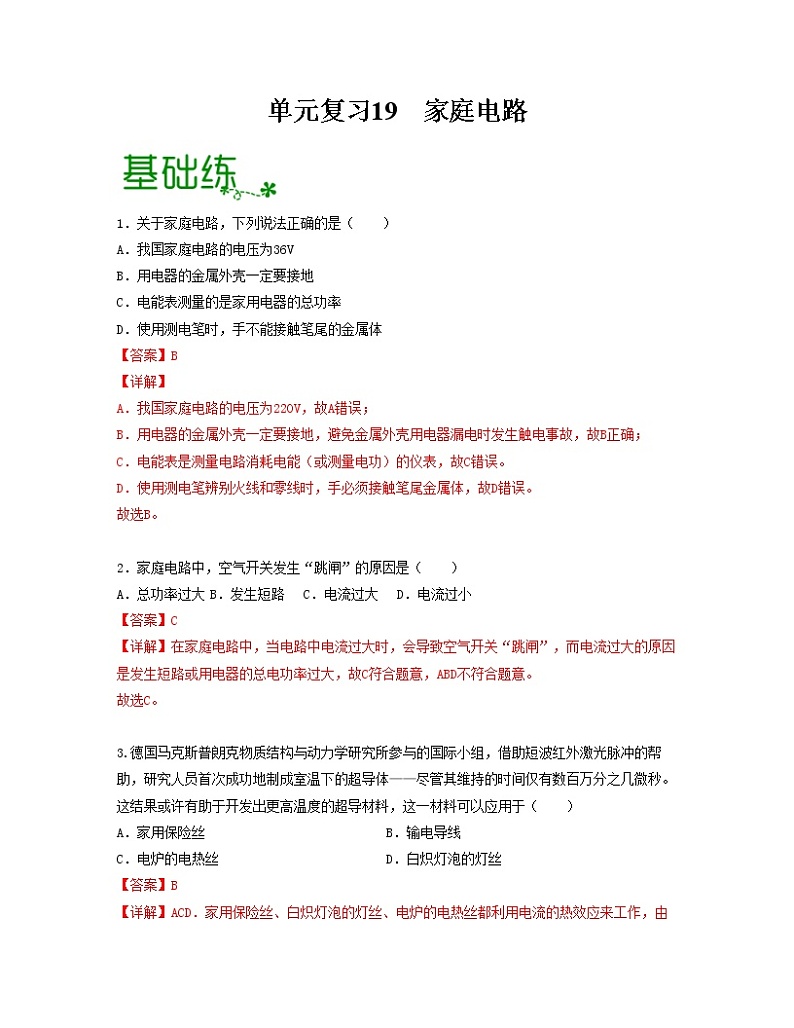

单元复习19  家庭电路

1．关于家庭电路，下列说法正确的是（　　）

A．我国家庭电路的电压为36V

B．用电器的金属外壳一定要接地

C．电能表测量的是家用电器的总功率

D．使用测电笔时，手不能接触笔尾的金属体

2．家庭电路中，空气开关发生“跳闸”的原因是（　　）

A．总功率过大 B．发生短路 C．电流过大 D．电流过小

3.德国马克斯普朗克物质结构与动力学研究所参与的国际小组，借助短波红外激光脉冲的帮助，研究人员首次成功地制成室温下的超导体——尽管其维持的时间仅有数百万分之几微秒。这结果或许有助于开发出更高温度的超导材料，这一材料可以应用于（　　）

A．家用保险丝 B．输电导线

C．电炉的电热丝 D．白炽灯泡的灯丝

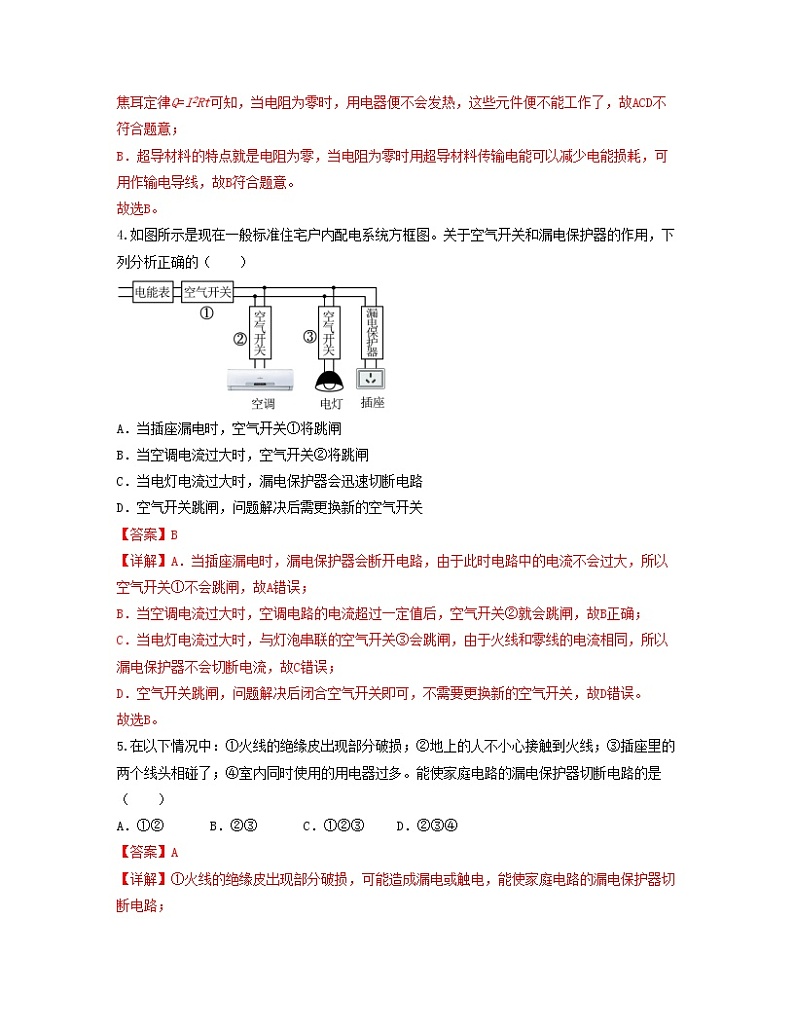

4.如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的（　　）

A．当插座漏电时，空气开关①将跳闸

B．当空调电流过大时，空气开关②将跳闸

C．当电灯电流过大时，漏电保护器会迅速切断电路

D．空气开关跳闸，问题解决后需更换新的空气开关

5.在以下情况中：①火线的绝缘皮出现部分破损；②地上的人不小心接触到火线；③插座里的两个线头相碰了；④室内同时使用的用电器过多。能使家庭电路的漏电保护器切断电路的是（　　）

A．①② B．②③ C．①②③ D．②③④

6.为了防止发生触电事故，我们必须遵守安全用电原则。为了更换一个灯泡，下列操作流程符合安全用电原则的是（　　）

A．更换灯泡切断电源通电测试 B．切断电源通电测试更换灯泡

C．通电测试更换灯泡切断电源 D．切断电源更换灯泡通电测试

7.下列图中与电有关的操作中正确的是（　　）

A．湿手按开关               B．取高压线上的风筝

C．用测电笔辨别火线、零线 D．双手分别接触火线、零线

8.如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（　　）

A．熔丝熔断

B．三孔插座与地线接触不良

C．灯泡被短路

D．A、B两点间断路

9.电热水壶是利用电流的___________效应工作的。小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A，从安全用电的角度考虑，小明应选购___________W的电热水壶。如图电热水壶的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触___________线，避免触电事故。插头外壳是用橡胶做的，是因为橡胶是___________体。

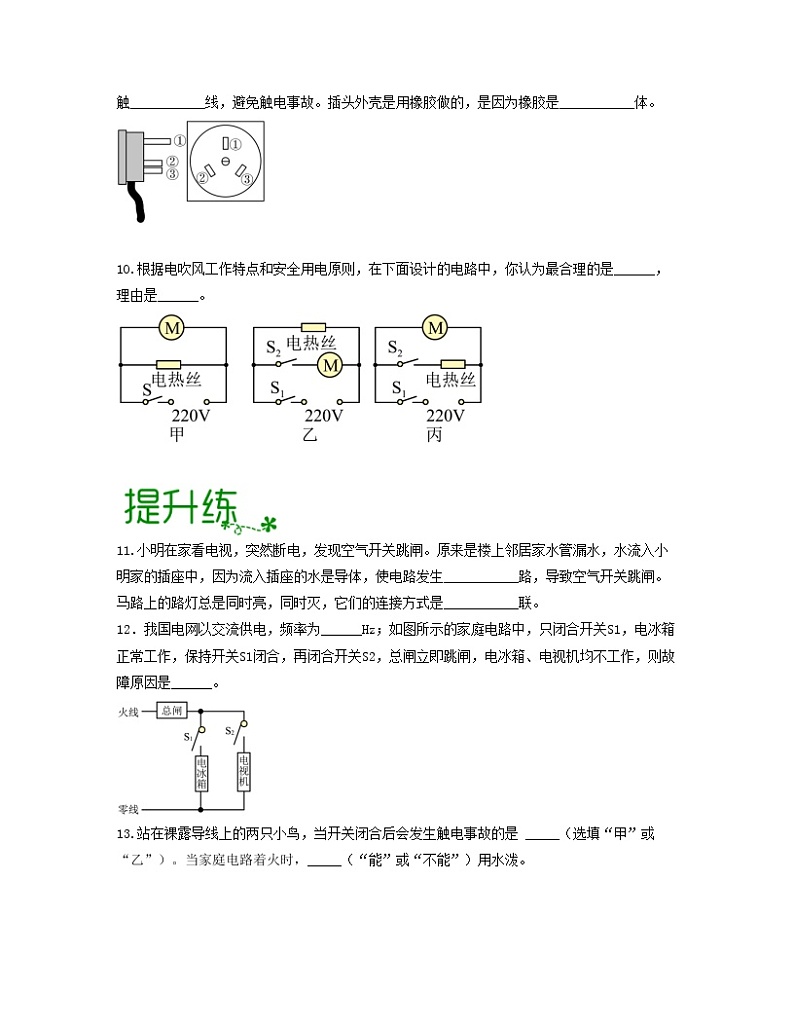

10.根据电吹风工作特点和安全用电原则，在下面设计的电路中，你认为最合理的是______，理由是______。

11.小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是导体，使电路发生___________路，导致空气开关跳闸。马路上的路灯总是同时亮，同时灭，它们的连接方式是___________联。

12．我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S1，电冰箱正常工作，保持开关S1闭合，再闭合开关S2，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是______。

13.站在裸露导线上的两只小鸟，当开关闭合后会发生触电事故的是 _____（选填“甲”或“乙”）。当家庭电路着火时，_____（“能”或“不能”）用水泼。

14.图示电能表能接入用电器的最大总功率为 ___________W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 ___________kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 ___________故障。

15.如图是小虎家中电路的一部分，下列说法中正确的是（　　）

A．电冰箱接入三孔插座后，其外壳与大地相连

B．断开开关时，站在地上的人接触A点或B点都不会触电

C．可以用漏电保护器来代替保险丝

D．为了用电安全，应在乙处安装开关，甲处安装电灯

16.小红家有电视、照明灯、冰箱等电器，这些用电器工作时都是_____联的（选填“串”或“并”）。她发现，在家庭电路中从进户线到用电器之间有①总开关；②电能表；③保险盒等，它们的先后顺序是_____（填序号）。

17.家庭电路中的保险丝或空气开关的作用是（　　）

A．当开关误接用电器和零线之间时自动切断电路

B．当电路中电流过大时自动切断电路

C．当发生触电事故时自动切断电路

D．当用电器发生漏电时自动切断电路

18.如图，甲是插线板，请将乙图的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压。

19.用笔画线表示导线，把如图所示的引出线a、b、c、d、e、f正确连入电路。

20.冬天的晚上，小梦正在房间里写作业，当妈妈把电暖气的插头插进插座时，家中所有用电器都停止了工作，检查发现空气开关“跳闸”了。小梦分析原因，觉得可能是电暖气插头内部短路，也可能是家中正在工作的用电器总功率过大。在不拆开插头的情况下，你用什么方法能证明空气开关跳闸的原因。证实方法：___________。

21.关于家庭电路和安全用电，下列说法正确的是（　　）

A．使用试电笔时，手指不能碰到笔尾金属体

B．家庭电路中，熔丝熔断后可以用铜丝代替

C．家庭电路中，必须安装空气开关或保险丝等保险装置

D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的

22.如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝。接通电源，闭合开关S，依次闭合各小灯泡支路的开关S1和S2，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关S3时，会发现熔丝被熔断。下列说法正确的是（　　）

①实验说明电路超负荷运行会引起安全事故

②通电相同的时间，熔丝所产生的热量多于铜丝

③随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关

④实验中通过熔丝的电流大于铜丝

A．只有①② B．只有①②③ C．只有②③④ D．①②③④都正确

23.“从生活走向物理从物理走向社会”是我们学习物理的基本理念。根据所学的知识，图中关于家庭电路的说法正确的是（　　）

A．三脚插座对应用电器的三线插头，插头最左边的那条导线与用电器的外壳相连

B．只要拿着试电笔接触火线，其内部的氖管就会发光

C．开关和灯泡的接法是错误的

D．灯泡、两脚插座串联

24.如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡接在装保险盒的两个接线柱上，当只闭合时，和发光都偏暗；当只闭合时，正常发光；当只闭合时，不发光。则下列判断正确的是（四只灯泡的额定电压均为）（　　）

A．灯泡L1所在支路正常 B．灯泡L2所在支路短路

C．灯泡L3所在支路短路 D．灯泡L2所在支路正常

25.如图所示是家中常用的空气开关，其铭牌上标有“C10”字样，表示允许通过的最大电流为10A。将它安装在家庭电路中，其后还连接有一台“220V 1100W”的电熨斗和若干个“220V 88W”的灯泡。

（1）电熨斗和灯泡是什么连接方式？为什么？

（2）求电熨斗正常工作时的电阻？

（3）通过计算说明：在保证空气开关不跳闸的情况下，一台电熨斗最多能和多少个这样的灯泡同时工作？

26.小明家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为：家庭电路的电压 ___________V一定时，接入空调后，电路中的 ___________过大，导致电路中的总电流 ___________。

27.为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中______保险丝的电阻大，当乙、丙两保险管通过电流时，______保险丝允许通过的电流更大。（均选填“乙图”或“丙图”）。

28.某家庭电路的连接如图所示，以下说法中正确的是（　　）

A．若保险丝熔断，则可能是三孔插座内短路引起的

B．如果在零线上也安装一根保险丝，会使家庭用电更安全

C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地

D．若在a、b间接入一个灯泡L1，则它与灯泡L是并联的

29.小明家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。他断开开关S，再次用测电笔测试插座的两个孔（假设故障只有一处），下列说法正确的是（　　）

A．测试两孔时测电笔都发光

B．故障是L的灯丝断了

C．故障是L短路

D．故障是进户线的零线断了

30.如图（甲）所示的三孔插座中，为了防止漏电，避免对人体造成伤害，1孔应接___________线；如图（乙）和（丙）所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是图___________；三孔插座连接用电器是的___________（选填“金属外壳”或“塑料外壳”）。

31.（2022·山东青岛·中考真题）“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。

（1）插线板上标记A的插孔，应与家庭电路的______线相连；

（2）多个用电器同时插在插线板上工作，它们的连接方式是______联；

（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是______。

32.（2022·辽宁辽宁·中考真题）下列关于家庭电路与安全用电的说法正确的是（　　）

A．总开关应安装在电能表与保险装置之间

B．总电流过大时空气开关会切断电路

C．开关短路时漏电保护器会切断电路

D．灯的控制开关应安装在灯与零线之间

33.（2022·湖南益阳·中考真题）下列情景中，符合安全用电要求的是（　　）

A． 用专用充电桩给电动车充电 B． 使用导线绝缘皮破损的插线板

C． 用电取暖器烘烤湿毛巾 D． 使用裸露的插座

34.（2022·湖北鄂州·中考真题）小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（　　）

A．进户火线断路 B．进户零线断路

C．短路 D．没交电费，所以停电了

35．（2022·江苏常州·中考真题）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（　　）

A． B．

C． D．

36．（2022·贵州六盘水·中考真题）某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。为了充电安全，下列做法错误的是（　　）

A．不能将电动车放在家里充电        B．不能将电动车停放在楼道充电

C．不能将电动车停放在安全出口 D．将电动车夜间长时间充电
