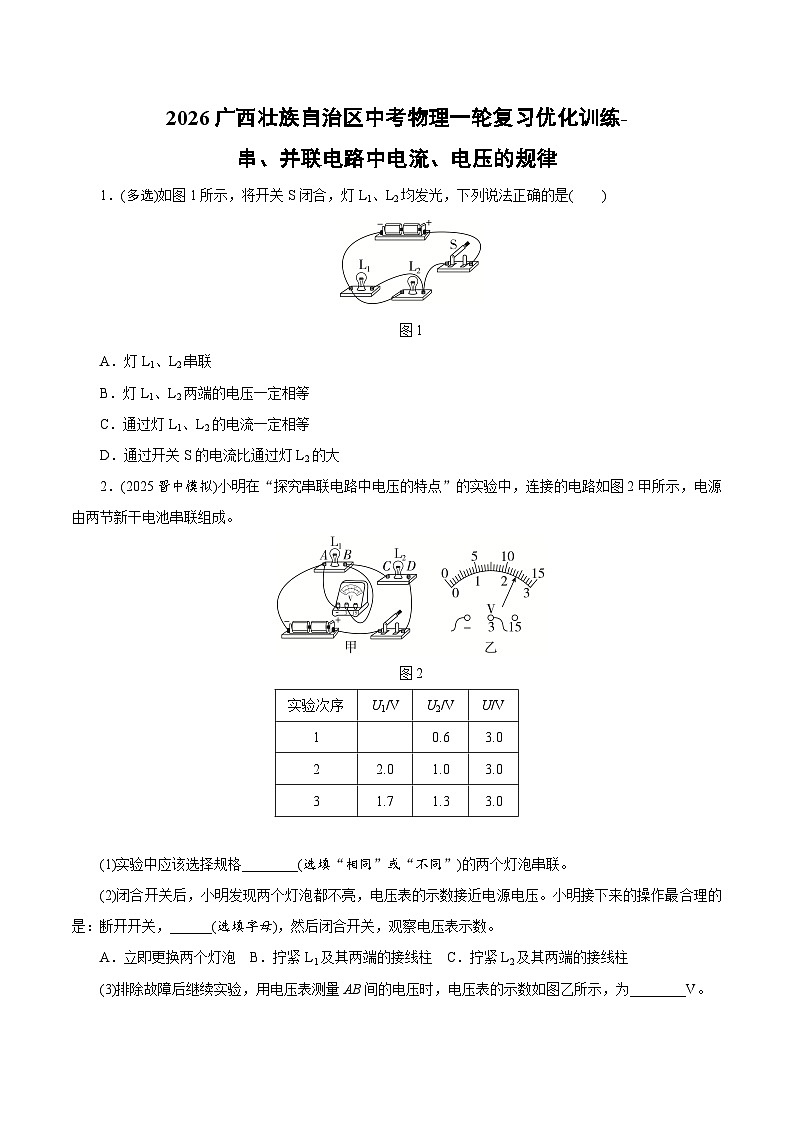

2026广西壮族自治区中考物理一轮复习优化训练-串、并联电路中电流、电压的规律（含答案）

这是一份2026广西壮族自治区中考物理一轮复习优化训练-串、并联电路中电流、电压的规律（含答案），共3页。
1．(多选)如图1所示，将开关S闭合，灯L1、L2均发光，下列说法正确的是( )
图1
A．灯L1、L2串联
B．灯L1、L2两端的电压一定相等
C．通过灯L1、L2的电流一定相等
D．通过开关S的电流比通过灯L2的大
2．(2025晋中模拟)小明在“探究串联电路中电压的特点”的实验中，连接的电路如图2甲所示，电源由两节新干电池串联组成。
图2
(1)实验中应该选择规格________(选填“相同”或“不同”)的两个灯泡串联。
(2)闭合开关后，小明发现两个灯泡都不亮，电压表的示数接近电源电压。小明接下来的操作最合理的是：断开开关，______(选填字母)，然后闭合开关，观察电压表示数。
A．立即更换两个灯泡 B．拧紧L1及其两端的接线柱 C．拧紧L2及其两端的接线柱
(3)排除故障后继续实验，用电压表测量AB间的电压时，电压表的示数如图乙所示，为________V。
(4)在测量完L1两端的电压后，小明想移动一根导线来测量两个灯泡两端的总电压，请你在图甲中需要移动的导线上画“×”，并用笔画线表示导线正确连接电路。
(5)用电压表分别测出L1和L2两端的电压及串联的总电压分别为U1、U2、U。上表是多次实验得到的数据，分析表中的实验数据，可得到串联电路中电压的规律是________________________________________________(用文字表述)。
(6)小明在实验中发现，L1比L2亮，则通过L1的电流________(选填“大于”“小于”或“等于”)通过L2的电流。
3．在探究“并联电路中电流的关系”时，小明同学按照图3甲所示电路图分别用电流表测出A、B、C三处的电流。
图3
(1)小明连接好电路并闭合开关，电流表指针如图乙所示，原因是__________________。
(2)在实验过程中，小明连接的电路如图丙所示，则电流表此时测量的是________(选填“A”“B”或“C”)处的电流。
(3)某次测量时电流表的指针指在图丁所示的位置，其读数为________A。
(4)小明认真做完了实验，然后归纳总结得出结论：并联电路中干路电流为支路电流的2倍。你认为导致出现上述结论的原因可能是_________________________________________。
2026广西壮族自治区中考物理一轮复习优化训练-
串、并联电路中电流、电压的规律
1．BD
2．(1)不同 (2)B (3)2.4 (4)如图1所示
图1
(5)串联电路的总电压等于各用电器两端的电压之和 (6)等于
3．(1)电流表的正、负接线柱接反了 (2)C (3)0.24
(4)实验中选用了两个规格相同的灯泡
实验次序
U1/V
U2/V
U/V
1

0.6
3.0
2
2.0
1.0
3.0
3
1.7
1.3
3.0
