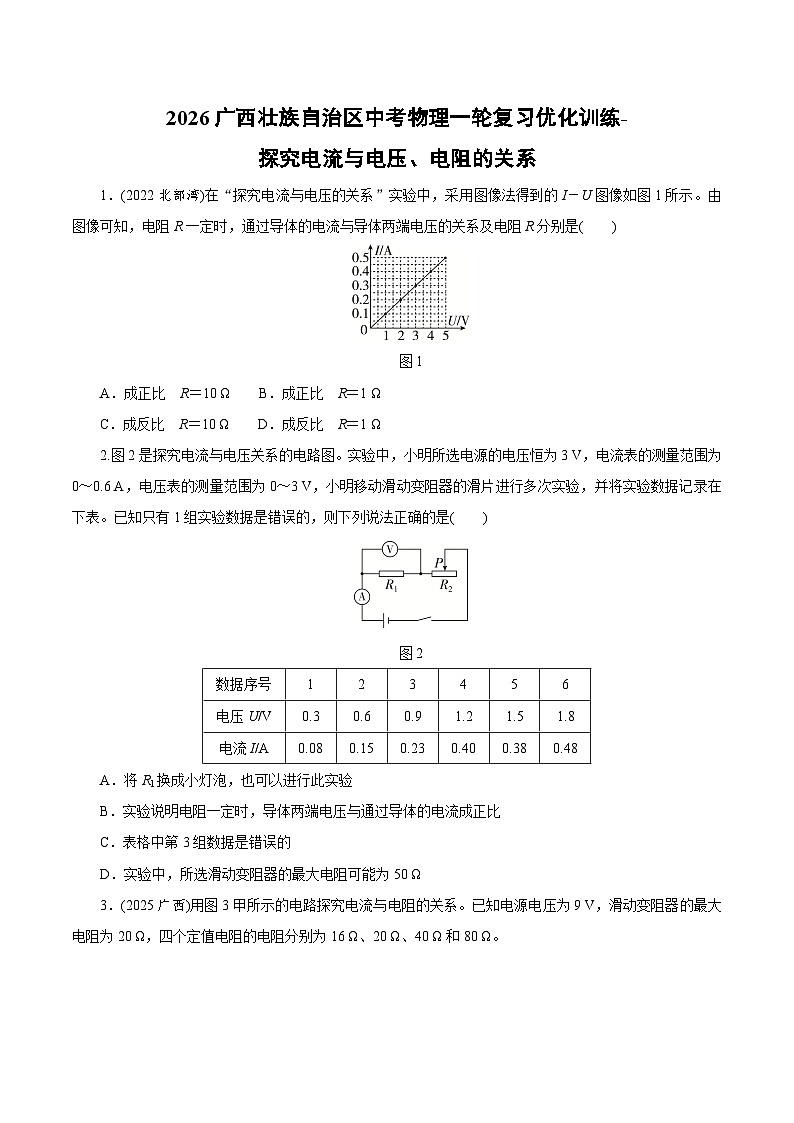

2026广西壮族自治区中考物理一轮复习优化训练-探究电流与电压、电阻的关系（含答案）

这是一份2026广西壮族自治区中考物理一轮复习优化训练-探究电流与电压、电阻的关系（含答案），共3页。
1．(2022北部湾)在“探究电流与电压的关系”实验中，采用图像法得到的I－U图像如图1所示。由图像可知，电阻R一定时，通过导体的电流与导体两端电压的关系及电阻R分别是( )
图1
A．成正比 R＝10 Ω B．成正比 R＝1 Ω
C．成反比 R＝10 Ω D．成反比 R＝1 Ω
2.图2是探究电流与电压关系的电路图。实验中，小明所选电源的电压恒为3 V，电流表的测量范围为0～0.6 A，电压表的测量范围为0～3 V，小明移动滑动变阻器的滑片进行多次实验，并将实验数据记录在下表。已知只有1组实验数据是错误的，则下列说法正确的是( )
图2
A．将R1换成小灯泡，也可以进行此实验
B．实验说明电阻一定时，导体两端电压与通过导体的电流成正比
C．表格中第3组数据是错误的
D．实验中，所选滑动变阻器的最大电阻可能为50 Ω
3．(2025广西)用图3甲所示的电路探究电流与电阻的关系。已知电源电压为9 V，滑动变阻器的最大电阻为20 Ω，四个定值电阻的电阻分别为16 Ω、20 Ω、40 Ω和80 Ω。
图3
(1)在连接电路前，开关应处于________状态，滑动变阻器的滑片应置于________(选填“A”或“B”)端。
(2)连接好电路后，闭合开关，发现电压表有示数、电流表无示数，则电路的故障可能是电流表________(选填“短路”或“断路”)。
(3)排除故障后，进行实验。每当更换定值电阻，就调节滑动变阻器的滑片，使定值电阻两端电压保持不变，并记下电流表的示数。上表完整记录了前3组数据，第4组的电流表示数如图乙所示，则电流大小为________A。分析表格数据可知：导体两端电压一定时，导体中的电流跟导体的电阻成________。
(4)为了得到第5组数据，进一步验证实验结论，现用一个8 Ω的定值电阻和上述器材进行实验，你认为是否可行？请作出判断并说明理由。答：________(选填“可行”或“不可行”)，理由：___________________________________________________________。
2026广西壮族自治区中考物理一轮复习优化训练-
探究电流与电压、电阻的关系
1．A 2.D
3．(1)断开 B (2)短路 (3)0.1 反比 (4)可行 能够通过调节滑动变阻器的滑片使电压表示数保持不变，但需要将电流表改接大的测量范围
数据序号
1
2
3
4
5
6
电压U/V
0.3
0.6
0.9
1.2
1.5
1.8
电流I/A
0.08
0.15
0.23
0.40
0.38
0.48
数据序号
1
2
3
4
5
R/Ω
16
20
40
80
I/A
0.50
0.40
0.20
