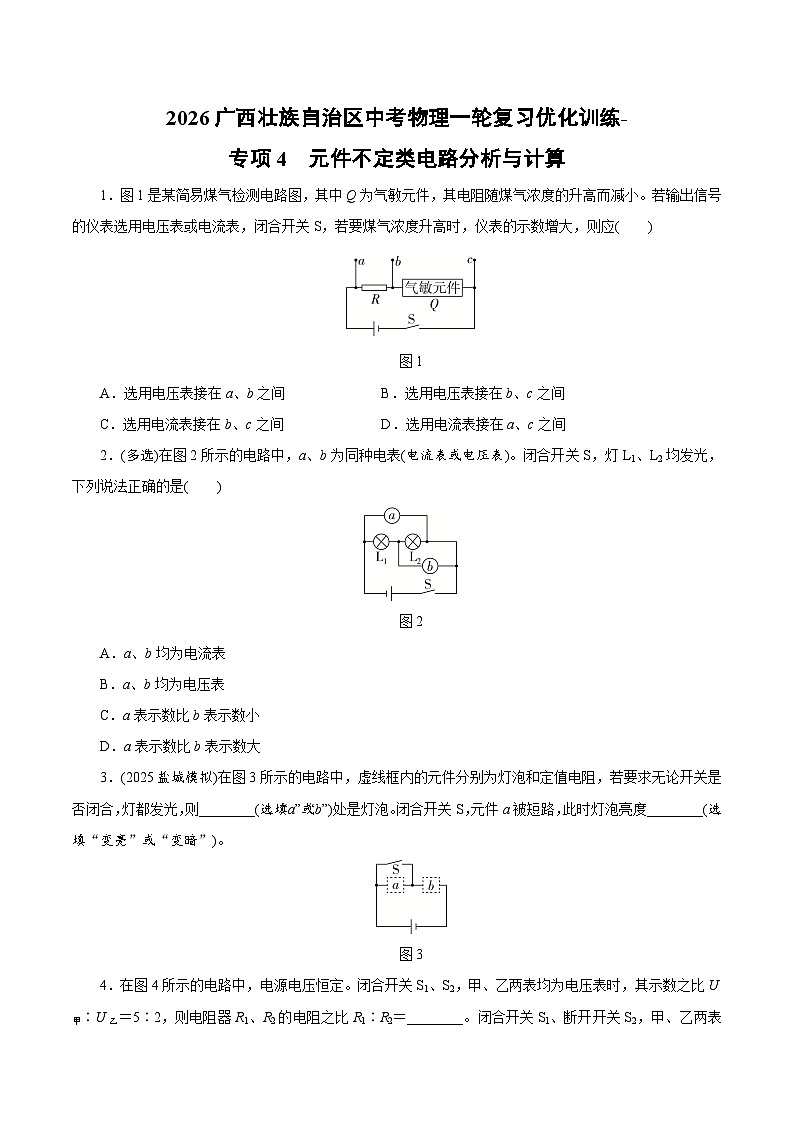

2026广西壮族自治区中考物理一轮复习优化训练-元件不定类电路分析与计算（含答案）

这是一份2026广西壮族自治区中考物理一轮复习优化训练-元件不定类电路分析与计算（含答案），共3页。
1．图1是某简易煤气检测电路图，其中Q为气敏元件，其电阻随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，若要煤气浓度升高时，仪表的示数增大，则应( )
图1
A．选用电压表接在a、b之间 B．选用电压表接在b、c之间
C．选用电流表接在b、c之间 D．选用电流表接在a、c之间
2．(多选)在图2所示的电路中，a、b为同种电表(电流表或电压表)。闭合开关S，灯L1、L2均发光，下列说法正确的是( )
图2
A．a、b均为电流表
B．a、b均为电压表
C．a表示数比b表示数小
D．a表示数比b表示数大
3．(2025盐城模拟)在图3所示的电路中，虚线框内的元件分别为灯泡和定值电阻，若要求无论开关是否闭合，灯都发光，则________(选填“a”或“b”)处是灯泡。闭合开关S，元件a被短路，此时灯泡亮度________(选填“变亮”或“变暗”)。
图3
4．在图4所示的电路中，电源电压恒定。闭合开关S1、S2，甲、乙两表均为电压表时，其示数之比U甲∶U乙＝5∶2，则电阻器R1、R2的电阻之比R1∶R2＝________。闭合开关S1、断开开关S2，甲、乙两表均为电流表时，其示数之比I甲∶I乙＝________。
图4
5．在图5所示的电路中，电源电压保持不变，a、b、c三处可分别接入电流表或电压表。闭合开关S，电阻器R1和R2串联，则b处为________表，此时a、c两表的指针偏转角度相同，电路中的电流为I1；更换a、b、c三处的电表使电阻器R1、R2并联，此时电路中的总电流为I2，则a、c处两表的示数比为________，I1∶I2＝________。
图5
6．(2025苏州模拟改编)如图6所示，甲、乙为两个相同的电表，若闭合开关S1、S2时，甲、乙两表示数之比为4∶3，则两表均为________，两电阻的大小之比R1∶R2为________，此时电阻器R1的电功率为P1；接着同时更换甲、乙两表的种类，调整开关状态，使两表均有正常的示数，此时电阻器R2的电功率为P2，则P1∶P2＝________。
图6
7．在图7所示的电路中，电源电压恒定不变，甲、乙为两个相同的电表。当开关S1闭合、S2断开时，甲、乙两电表的示数之比为5∶3，则两电表均为__________(选填“电压表”或“电流表”)。一段时间后，电阻器R1产生的热量为Q1；现同时更换两电表种类，并调整开关状态，使两电表均有正常示数，经过相同的时间，电阻器R1产生的热量为Q2，则Q1∶Q2＝________。
图7
2026广西壮族自治区中考物理一轮复习优化训练-
专项4 元件不定类电路分析与计算
1．A 2.BD 3.b 变亮 4.2∶3 3∶5 5.电流 4∶5 4∶25
6．电压表 1∶3 3∶16 7.电流表 25∶9
