人教版 (2019)选择性必修 第二册变压器同步训练题

这是一份人教版 (2019)选择性必修 第二册变压器同步训练题，文件包含人教版选择性必修第二册高二物理同步课后对点巩固练习33变压器原卷版docx、人教版选择性必修第二册高二物理同步课后对点巩固练习33变压器解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。

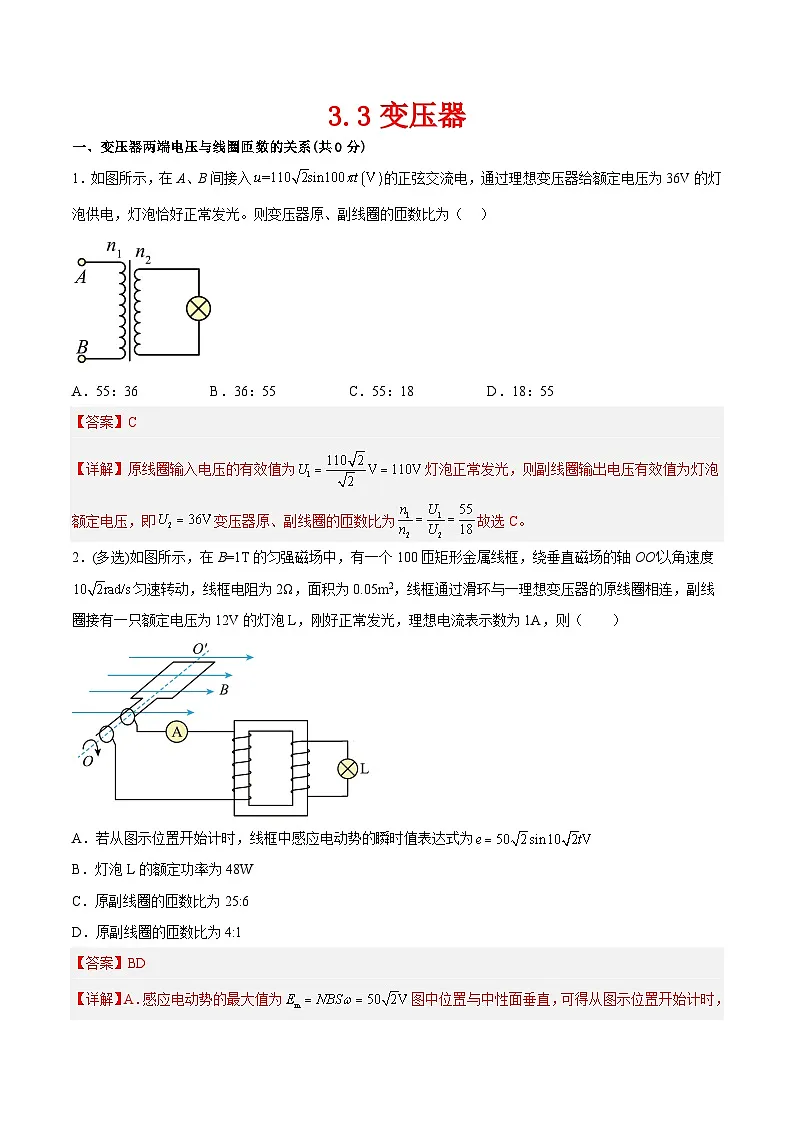

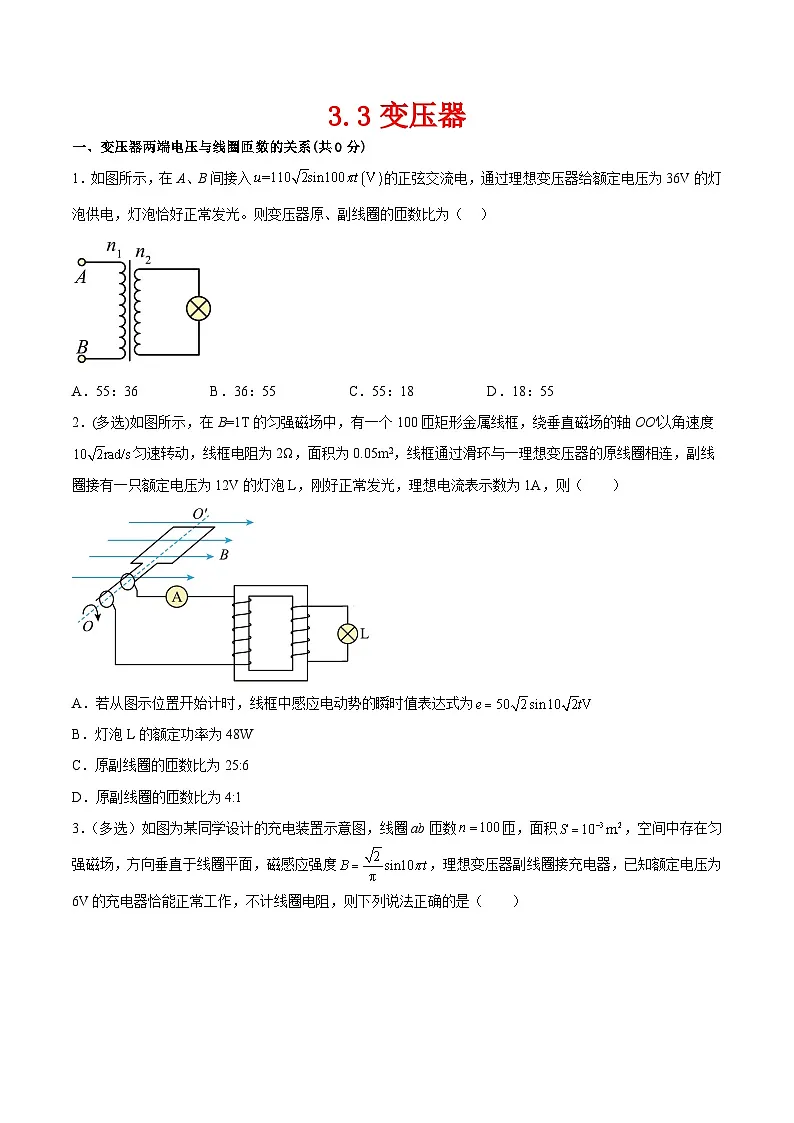

1．如图所示，在A、B间接入的正弦交流电，通过理想变压器给额定电压为36V的灯泡供电，灯泡恰好正常发光。则变压器原、副线圈的匝数比为（ ）
A．55：36B．36：55C．55：18D．18：55
2．(多选)如图所示，在B=1T的匀强磁场中，有一个100匝矩形金属线框，绕垂直磁场的轴OO′以角速度匀速转动，线框电阻为2Ω，面积为0.05m2，线框通过滑环与一理想变压器的原线圈相连，副线圈接有一只额定电压为12V的灯泡L，刚好正常发光，理想电流表示数为1A，则（ ）
A．若从图示位置开始计时，线框中感应电动势的瞬时值表达式为
B．灯泡L的额定功率为48W
C．原副线圈的匝数比为25:6
D．原副线圈的匝数比为4:1

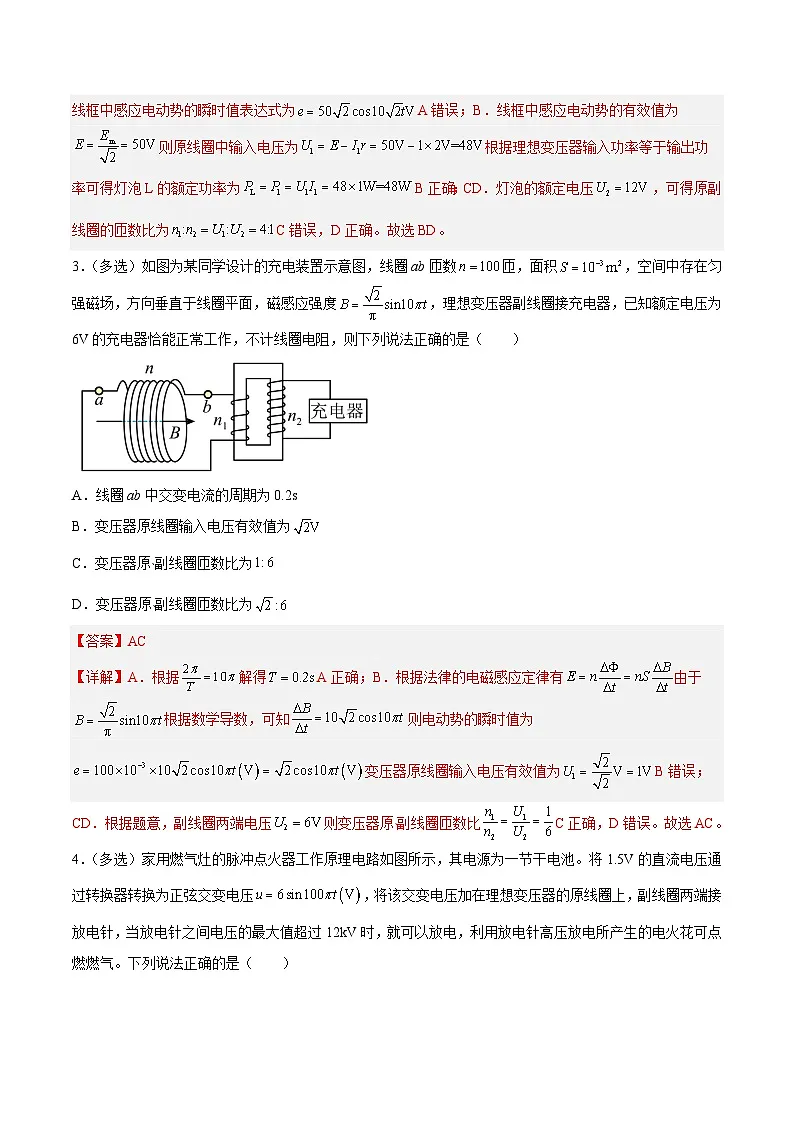

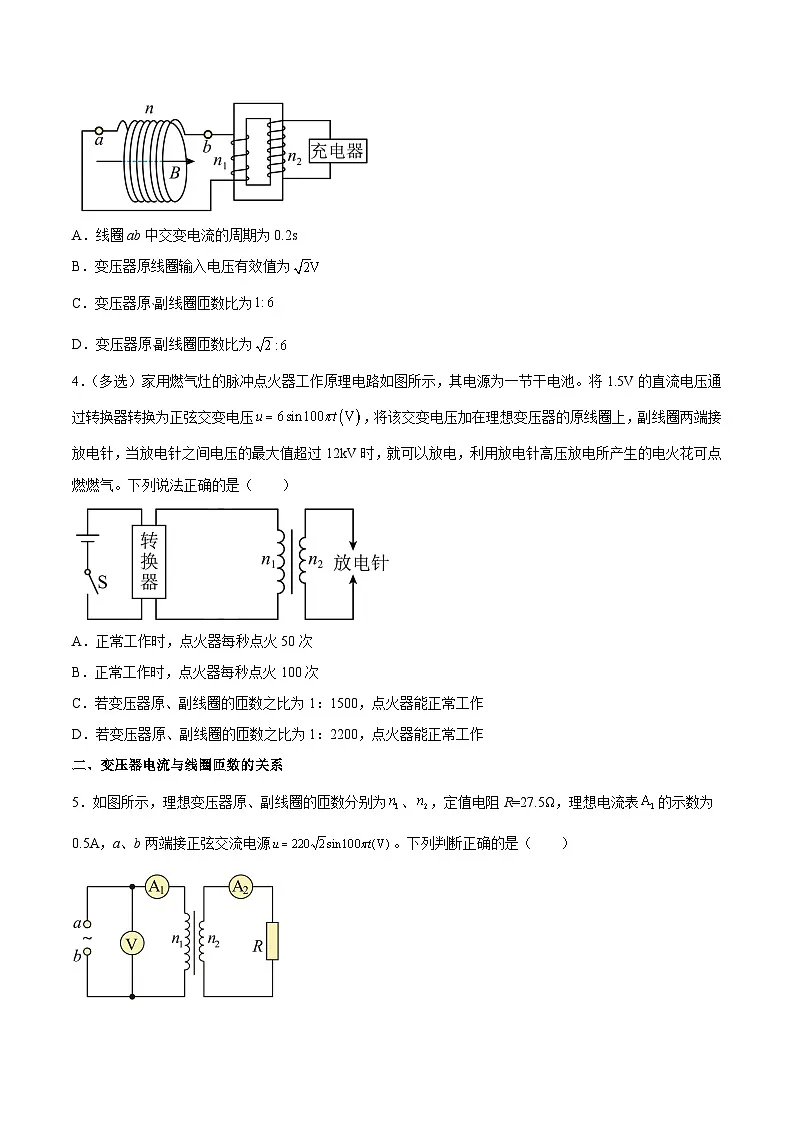

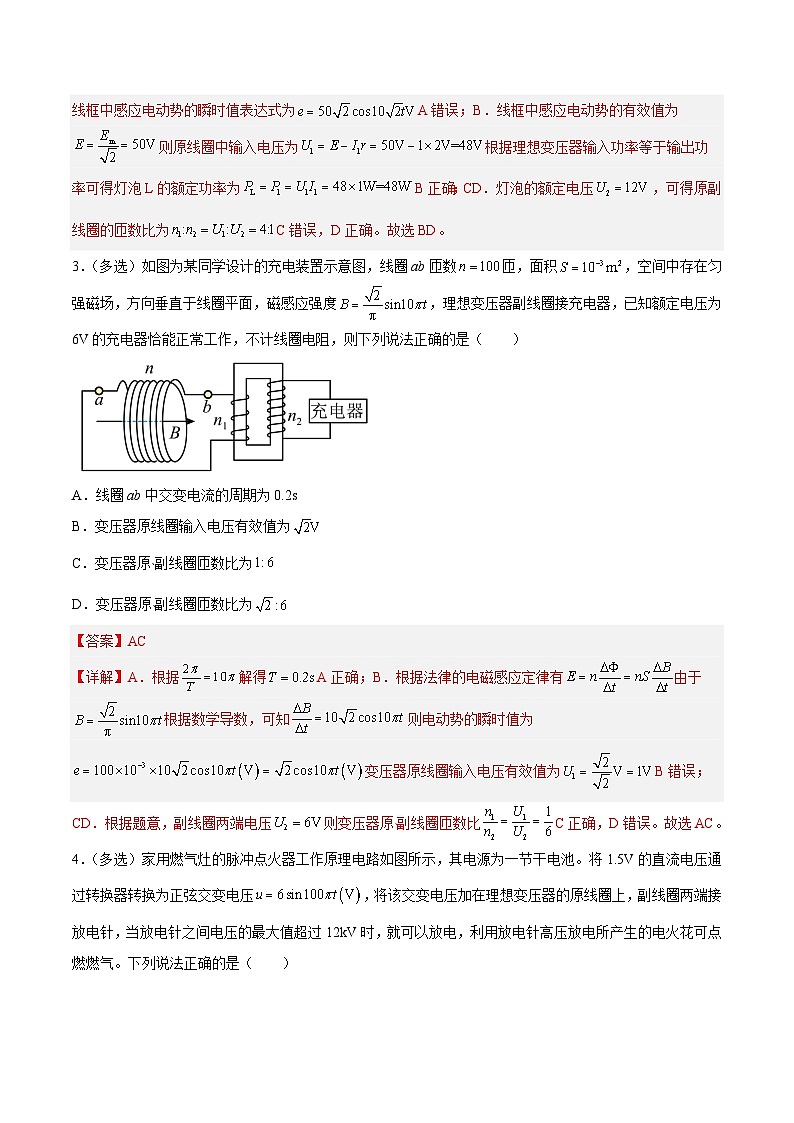

3．（多选）如图为某同学设计的充电装置示意图，线圈ab匝数匝，面积，空间中存在匀强磁场，方向垂直于线圈平面，磁感应强度，理想变压器副线圈接充电器，已知额定电压为6V的充电器恰能正常工作，不计线圈电阻，则下列说法正确的是（ ）
A．线圈ab中交变电流的周期为0.2s
B．变压器原线圈输入电压有效值为
C．变压器原﹑副线圈匝数比为
D．变压器原﹑副线圈匝数比为

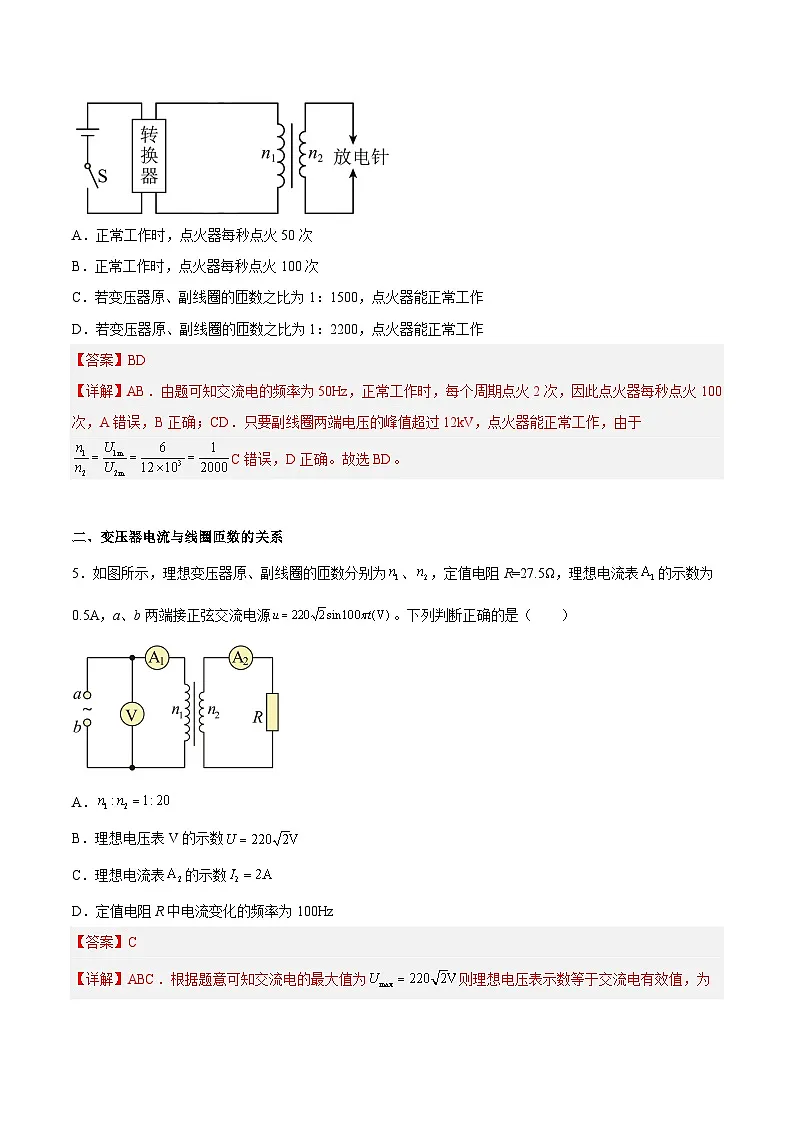

4．（多选）家用燃气灶的脉冲点火器工作原理电路如图所示，其电源为一节干电池。将1.5V的直流电压通过转换器转换为正弦交变电压，将该交变电压加在理想变压器的原线圈上，副线圈两端接放电针，当放电针之间电压的最大值超过12kV时，就可以放电，利用放电针高压放电所产生的电火花可点燃燃气。下列说法正确的是（ ）
A．正常工作时，点火器每秒点火50次
B．正常工作时，点火器每秒点火100次
C．若变压器原、副线圈的匝数之比为1：1500，点火器能正常工作
D．若变压器原、副线圈的匝数之比为1：2200，点火器能正常工作
二、变压器电流与线圈匝数的关系

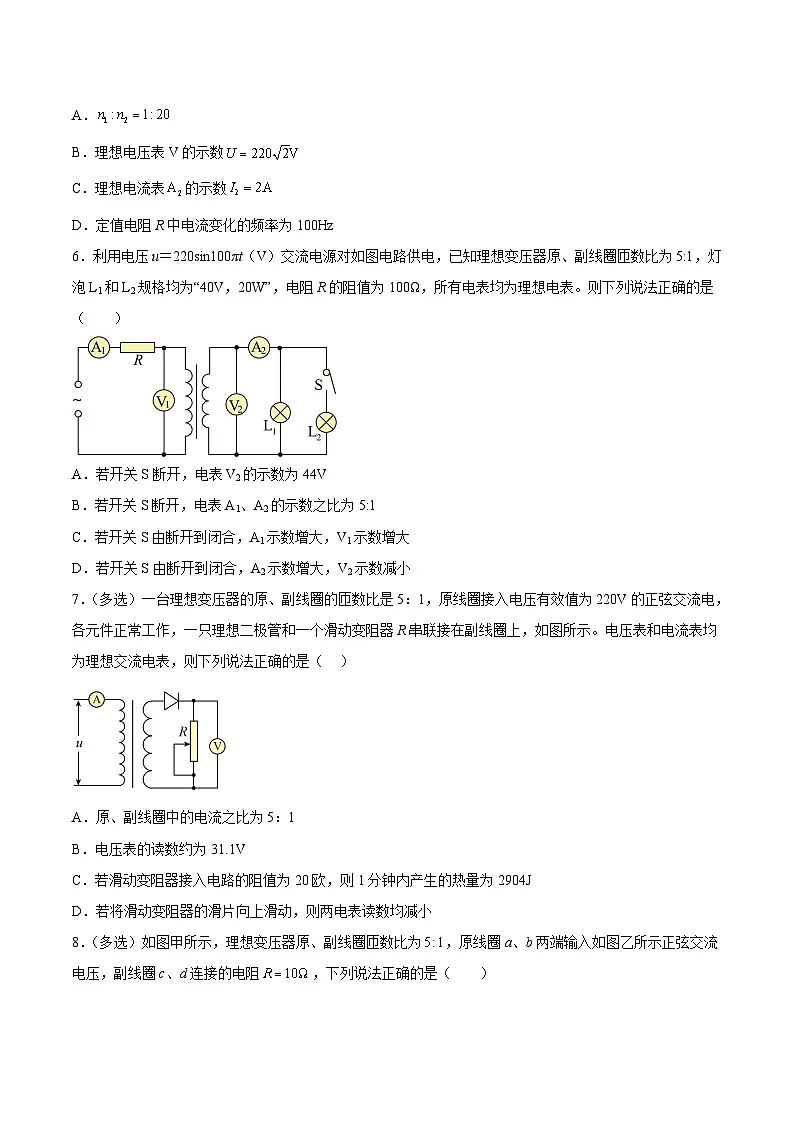

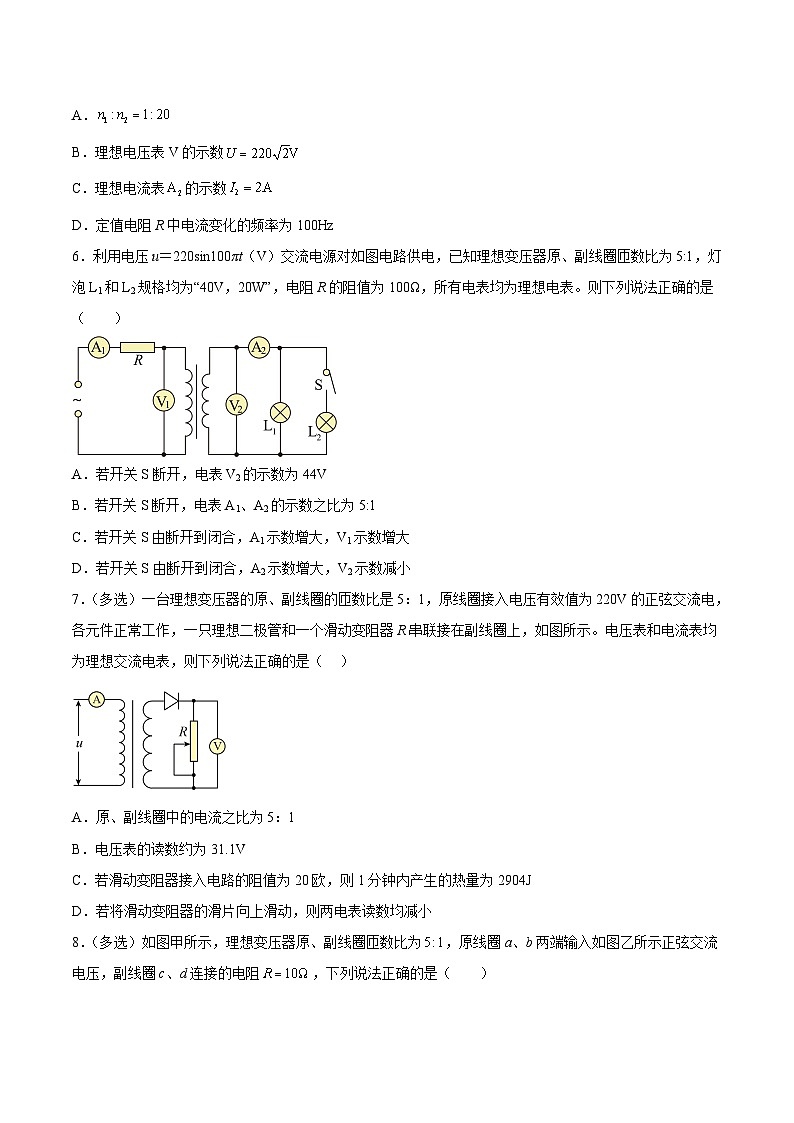

5．如图所示，理想变压器原、副线圈的匝数分别为、，定值电阻R=27.5Ω，理想电流表的示数为0.5A，a、b两端接正弦交流电源。下列判断正确的是（ ）
A．
B．理想电压表V的示数
C．理想电流表的示数
D．定值电阻R中电流变化的频率为100Hz
6．利用电压u＝220sin100πt（V）交流电源对如图电路供电，已知理想变压器原、副线圈匝数比为5:1，灯泡L1和L2规格均为“40V，20W”，电阻R的阻值为100Ω，所有电表均为理想电表。则下列说法正确的是（ ）
A．若开关S断开，电表V2的示数为44V
B．若开关S断开，电表A1、A2的示数之比为5:1
C．若开关S由断开到闭合，A1示数增大，V1示数增大
D．若开关S由断开到闭合，A2示数增大，V2示数减小
7．（多选）一台理想变压器的原、副线圈的匝数比是5：1，原线圈接入电压有效值为220V的正弦交流电，各元件正常工作，一只理想二极管和一个滑动变阻器R串联接在副线圈上，如图所示。电压表和电流表均为理想交流电表，则下列说法正确的是（ ）
A．原、副线圈中的电流之比为5：1
B．电压表的读数约为31.1V
C．若滑动变阻器接入电路的阻值为20欧，则1分钟内产生的热量为2904J
D．若将滑动变阻器的滑片向上滑动，则两电表读数均减小
8．（多选）如图甲所示，理想变压器原、副线圈匝数比为，原线圈a、b两端输入如图乙所示正弦交流电压，副线圈c、d连接的电阻，下列说法正确的是（ ）
A．理想电压表示数为
B．理想电流表示数为
C．原线圈输入的交变电压的瞬时值表达式为
D．电阻R的电功率为
三、理想变压器两端功率的计算
9．一含有理想变压器的电路如图所示，图中电阻、和的阻值分别为1Ω、3Ω和24Ω，U为正弦交流恒压电源。当开关S断开和S闭合时，连接在副线圈的负载电阻消耗的电功率相等。该变压器原、副线圈匝数比为（ ）
A．1：2B．1：3C．1：4D．1：5
10．在如图所示，理想变压器的电路中原线圈两端并联接入电阻，已知交流电源内阻为r，滑动变阻器的总电阻为R，且满足关系，变压器为升压变压器，则滑动变阻器连人电路的阻值从0开始增大时（ ）
A．原线圈两端的电压不变B．通过电阻的电流逐渐增大
C．电源的输出功率先减小后增大D．副线圈上消耗的功率逐渐增大
11．（多选）如图所示，a、b两端接电压稳定的正弦交变电源，变压器的原、副线圈的匝数之比为n，且，定值电阻的阻值，电流表、电压表均为理想交流电表，其示数分别用I和U表示。当向下调节滑动变阻器的滑片P时，电流表、电压表的示数变化量的绝对值分别用∆I和∆U表示。则以下说法正确的是（ ）
A．B．
C．变压器的输出功率一定减小D．变压器的输出功率可能先增大后减小
12．（多选）如图所示，理想变压器的原线圈与灯泡串联接在电压有效值为U的正弦交流电源上，副线圈接有阻值为R的定值电阻，原、副线圈匝数之比为，原副线圈分别接有两个相同的灯泡A和B，灯泡的额定电压为，额定功率为P。不考虑温度对灯泡电阻的影响，接通电源后两灯泡均正常发光，下列说法正确的是（ ）
A．电阻R的功率为2P
B．电阻两端的电压为
C．电源电压与灯泡的电压关系为
D．电源输出的总功率为3P
四、变压器的动态分析
13．如图所示，理想变压器原、副线圈匝数之比为1:2，正弦交流电源电压的有效值为U=15V保持不变，电阻R1=15Ω，R2=20Ω，滑动变阻器R3最大阻值为40Ω。开始时，滑片P处于滑动变阻器正中间位置，则下列说法正确的是（ ）
A．通过R1的电流为1AB．电压表读数为6V
C．若向下移动P，电压表读数将变大D．若向上移动P，变压器的输出功率将变大
14．如图甲所示的电路中，理想变压器原、副线圈匝数比为5∶1，原线圈接入图乙所示的电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，为定值电阻，为半导体热敏电阻，其阻值随温度的升高而减小，下列说法中不正确的是（ ）
A．图乙中电压的有效值为
B．处出现火警时电流表示数增大
C．电压表的示数为44V
D．处出现火警时电阻消耗的电功率增大
15．（多选）如图所示为学校配电房向各个教室的供电示意图，T为理想变压器，、为监控市电供电端的电压表和电流表，、为监控校内变压器输出端的电压表和电流表，、为教室的负载电阻，、为教室内的监控电压表和电流表，配电房和教室间有相当长的一段距离，则当开关S闭合时，以下说法正确的是（ ）
A．电流表、和的示数都变大
B．只有电流表的示数变大
C．电压表和的示数都变小
D．电压表和的示数变小
16．（多选）如图所示，abcd为N匝矩形线框，可以围绕ad边匀速旋转，角速度为ω，每匝面积为S。在ad连线下方、且在dc连线左侧的区域，存在垂直于纸面向里的匀强磁场，场强为B，线框的总电阻为r，两端连接到理想变压器，对负载R供电。变压器初级线圈和次级线圈的匝数为n1和n2，A为理想交流电流表，不计一切摩擦，则（ ）
A．电流表的示数大小为
B．调节R的大小，当时，R的功率最大
C．若使R的电阻值减小，电流表的示数将增大
D．若使线框角速度变为2ω，R的平均功率变为原来的2倍
五、结合图像计算变压器两端电表的示数
17．某理想变压器原、副线圈的匝数比，原线圈输入电压的变化规律如图甲所示，电路如图乙所示，P为滑动变阻器的触头，电表均为理想电表。闭合开关S后，将滑动变阻器的滑片P从最上端往下滑的过程中，下列说法正确的是（ ）
A．电流表的示数增大B．电压表的示数为11V
C．副线圈输出电压的频率为100HzD．变压器的输入功率减小
18．如图甲所示，与理想变压器连接的矩形金属线框（电阻不计）绕与磁感线垂直的轴在匀强磁场中匀速转动，输出的交变电流的电压随时间变化的图像如图乙所示。已知变压器原、副线圈匝数之比为1：5，定值电阻，下列说法正确的是（ ）
A．=0.01s时，穿过线框的磁通量最大
B．1s内流过电阻的电流方向改变50次
C．若让线圈转动的角速度减半，则电阻消耗的电功率减半
D．电压表示数为30V
19．如图所示，理想变压器原副线圈匝数比为，原线圈接入如图乙所示的正弦交流电源，D为理想二极管，副线圈中接入阻值均为的电阻，不计导线电阻，则电流表的示数为（ ）
A．1AB．2AC．D．
20．（多选）如图所示，理想变压器与定值电阻R、理想交流电压表V、理想交流电流表A按图甲所示方式连接。已知变压器的原、副线圈的匝数比为，，测得电阻R两端的电压u随时间t的变化图像如图乙所示，下列说法正确的是（ ）
A．电压表V的示数为311VB．电流表A的示数为0.44A
C．变压器的输入功率为484WD．变压器原线圈两端的电压为550V
21．（多选）如图甲所示的电路，理想变压器原、副线圈的匝数分别为100和50，定值电阻，电源两端电压随时间变化的关系图象如图乙所示，已知电压表和电流表为理想电表，则（ ）
A．副线圈中电流频率为50HzB．电流表示数为1A
C．电压表示数为50VD．电阻的功率为80W
22．（多选）图（a）左侧为理想变压器，负载电路中，A、V为理想电流表和电压表。若原线圈接入如图（b）所示的正弦交变电压，电压表的示数为110V，下列表述正确的是（ ）
A．电流表的示数为2A
B．原、副线圈匝数比为4：1
C．电压表的示数为电压的有效值
D．副线圈中交变电压的频率为50Hz
六、自耦变压器
23．如图为理想的自耦变压器，其中P为变压器上的滑动触头，为滑动变阻器上的滑片，则（ ）
A．P不动，向下滑动时，一直在减小
B．不动，P顺时针转动一个小角度时，和的比值不变
C．不动，P顺时针转动一个小角度时，电流表读数在增大
D．P顺时针转动一个小角度，同时向下滑动时，小灯泡的亮度可以不变
24．如图所示的自耦变压器为理想变压器，R为定值电阻，在ab两端输入正弦交流电，将滑片P向下移动，使原线圈的匝数减少为原来的80%，则变压器副线圈输出电压将会是原来的（ ）
A．1.2倍B．1.25倍C．0.8倍D．0.75倍
25．如图所示为一理想自耦式变压器，原线圈两端加交流电，V1、V2为理想电压表。下列说法正确的是（ ）
A．若P不动，F向下滑动时，V1、V2示数都变小
B．若P不动，F向上滑动时，灯泡消耗的功率变小
C．若F不动，P向上滑动时，V1、V2示数都变小
D．若F不动，P向下滑动时，灯泡消耗的功率变小
七、电压互感器、电流互感器
26．高压输送过程中的高电压、大电流，我们一般用电压互感器和电流互感器进行测量。如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则（ ）
A．a为电压表，b为电流表，输送电功率是2.2×106W
B．a为电压表，b为电流表，输送电功率是2.2×103W
C．a为电流表，b为电压表，输送电功率是2.2×106W
D．a为电流表，b为电压表，输送电功率是2.2×103W
27．（多选）如图所示，在某一输电线路的起始端接入两个理想变压器，原、副线圈的匝数比分别为n1∶n2＝100∶1和n3∶n4＝1∶100，图中a、b表示理想电流表或理想电压表，已知电压表的示数为22 V，电流表的示数为1 A，则以下说法正确的是（ ）
A．输电线路总电阻为22 Ω
B．线路输送电能的功率为220 kW
C．a为电压表，b为电流表
D．a为电流表，b为电压表
28．在变电所里，需要用交流电流表去检测电路上的强电流，由于电网中的电流通常会超出一般电流表的量程，因此常使用电流互感器。下列能正确反映电流互感器工作原理的是（ ）
A．B．
C．D．
29．电流互感器和电压互感器如图。n1、n2、n3、n4分别为四组线圈的匝数，a、b为交流电表，则（ ）
A．A为电压互感器，n1>n2B．B为电压互感器，n3
