苏科版（2024）九年级上册（2024）三、欧姆定律随堂练习题

这是一份苏科版（2024）九年级上册（2024）三、欧姆定律随堂练习题，共21页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

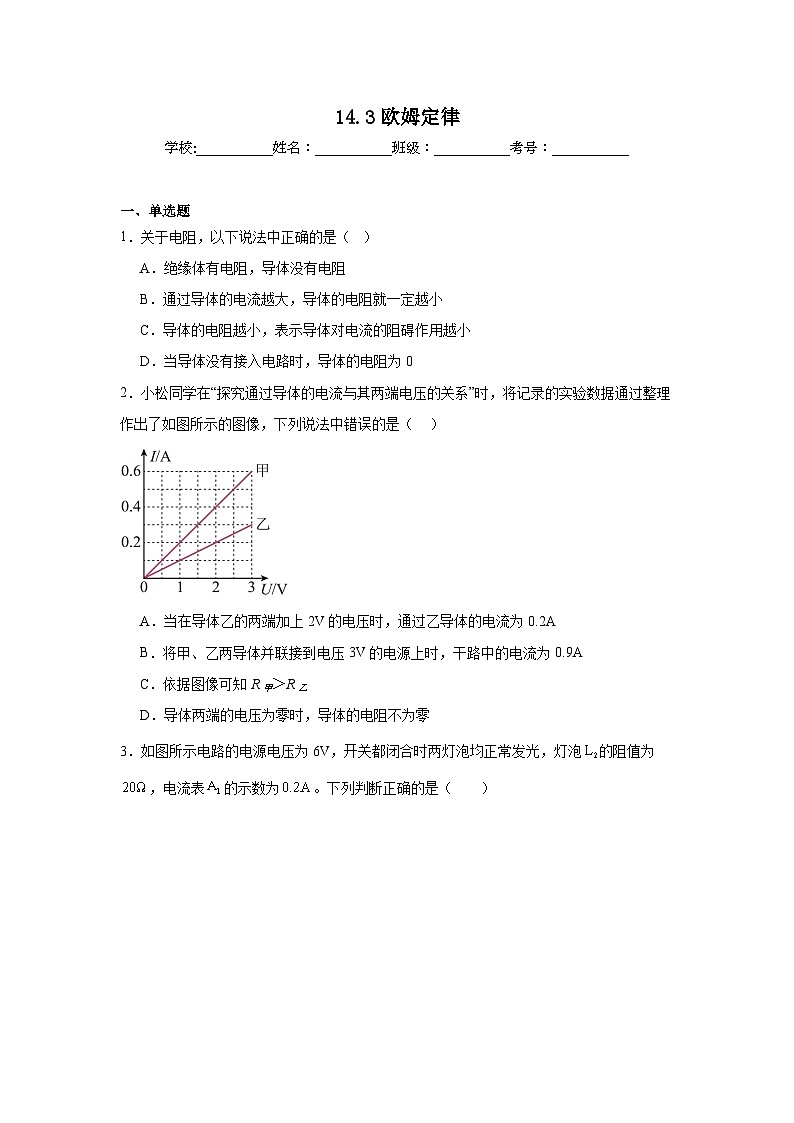

一、单选题
1．关于电阻，以下说法中正确的是（ ）
A．绝缘体有电阻，导体没有电阻
B．通过导体的电流越大，导体的电阻就一定越小
C．导体的电阻越小，表示导体对电流的阻碍作用越小
D．当导体没有接入电路时，导体的电阻为0
2．小松同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（ ）
A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2A
B．将甲、乙两导体并联接到电压3V的电源上时，干路中的电流为0.9A
C．依据图像可知R甲＞R乙
D．导体两端的电压为零时，导体的电阻不为零

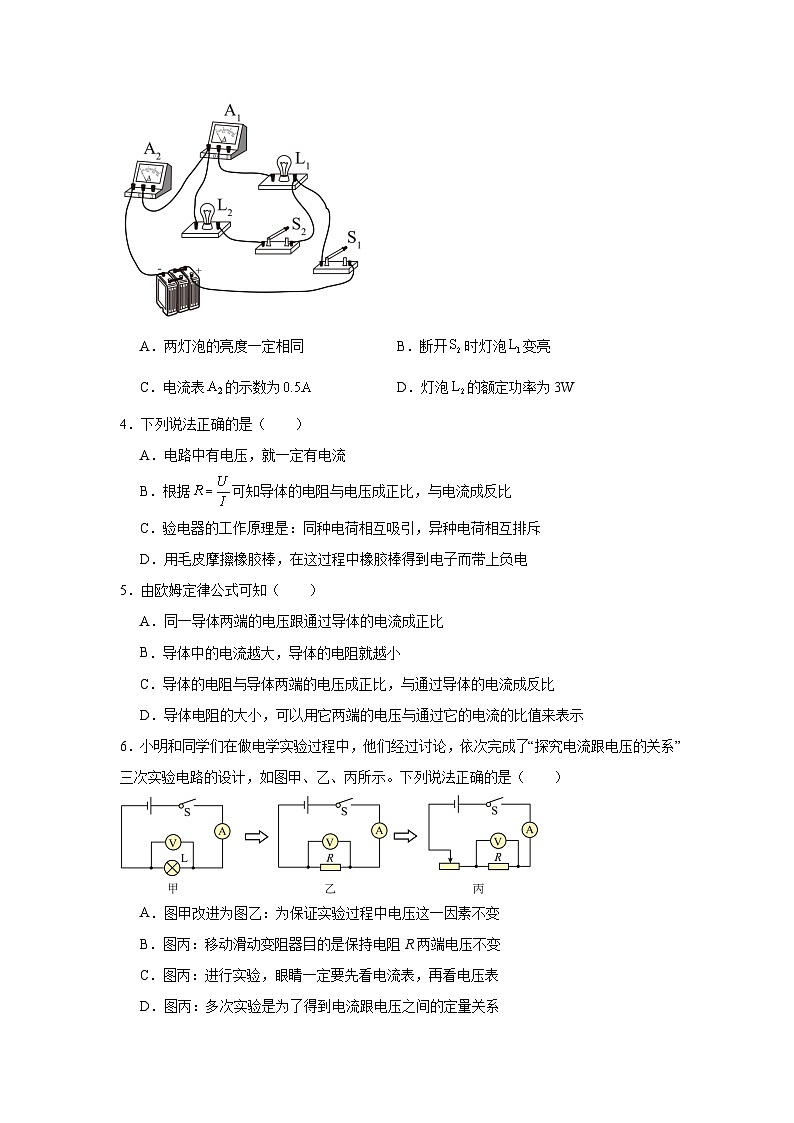

3．如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡的阻值为，电流表的示数为。下列判断正确的是（ ）
A．两灯泡的亮度一定相同B．断开时灯泡变亮
C．电流表的示数为D．灯泡的额定功率为3W
4．下列说法正确的是（ ）
A．电路中有电压，就一定有电流
B．根据可知导体的电阻与电压成正比，与电流成反比
C．验电器的工作原理是：同种电荷相互吸引，异种电荷相互排斥
D．用毛皮摩擦橡胶棒，在这过程中橡胶棒得到电子而带上负电
5．由欧姆定律公式可知（ ）
A．同一导体两端的电压跟通过导体的电流成正比
B．导体中的电流越大，导体的电阻就越小
C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
6．小明和同学们在做电学实验过程中，他们经过讨论，依次完成了“探究电流跟电压的关系”三次实验电路的设计，如图甲、乙、丙所示。下列说法正确的是（ ）
A．图甲改进为图乙：为保证实验过程中电压这一因素不变
B．图丙：移动滑动变阻器目的是保持电阻R两端电压不变
C．图丙：进行实验，眼睛一定要先看电流表，再看电压表
D．图丙：多次实验是为了得到电流跟电压之间的定量关系

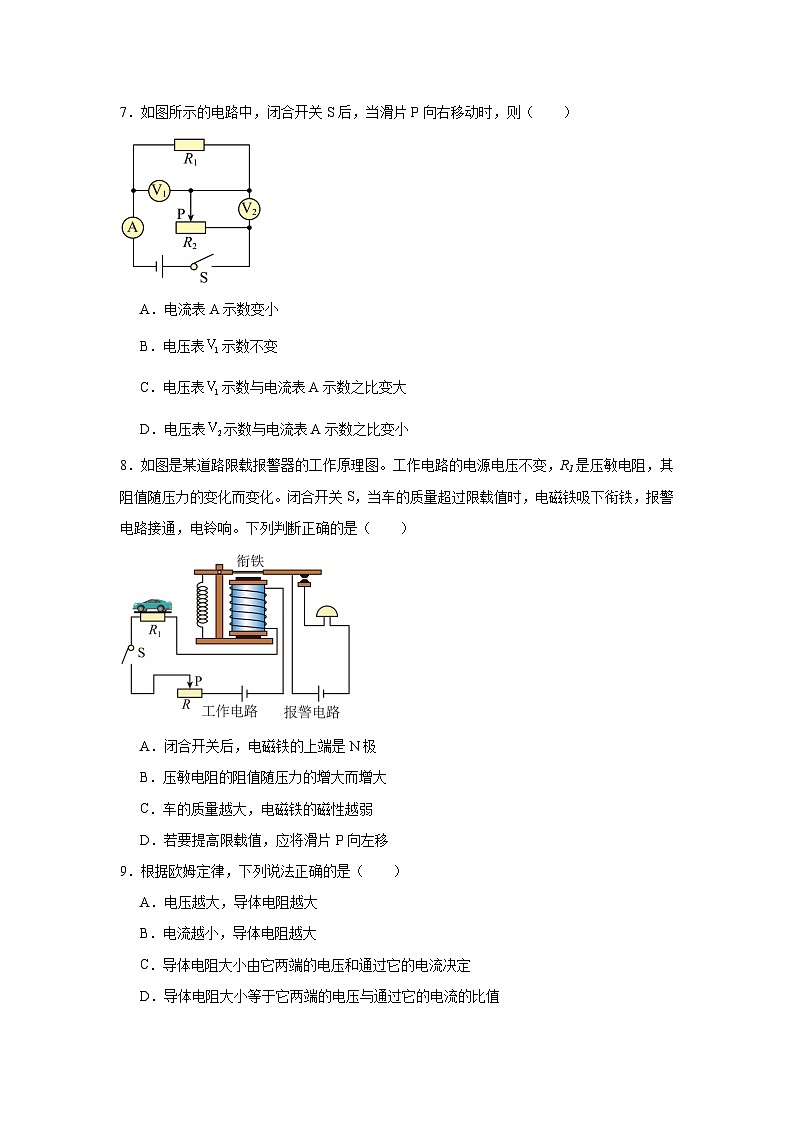

7．如图所示的电路中，闭合开关S后，当滑片P向右移动时，则（ ）
A．电流表A示数变小
B．电压表示数不变
C．电压表示数与电流表A示数之比变大
D．电压表示数与电流表A示数之比变小
8．如图是某道路限载报警器的工作原理图。工作电路的电源电压不变，R1是压敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载值时，电磁铁吸下衔铁，报警电路接通，电铃响。下列判断正确的是（ ）
A．闭合开关后，电磁铁的上端是N极
B．压敏电阻的阻值随压力的增大而增大
C．车的质量越大，电磁铁的磁性越弱
D．若要提高限载值，应将滑片P向左移
9．根据欧姆定律，下列说法正确的是（ ）
A．电压越大，导体电阻越大
B．电流越小，导体电阻越大
C．导体电阻大小由它两端的电压和通过它的电流决定
D．导体电阻大小等于它两端的电压与通过它的电流的比值
10．如图所示，电源电压为4.5V，电压表量程为“0~3V”，电流表的量程“0~0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
A．滑动变阻器连入电路的阻值变化范围5Ω~10Ω
B．电流表的示数变化范围0.3~0.5A
C．电压表的示数变化范围0~3V
D．电路总功率的变化范围1.35~2.7W
二、多选题
11．如图为标有“2.5V”字样的小灯泡L与定值电阻R的U-I图像。若将它们串联接入电路，小灯泡L恰好正常发光，由图可知（ ）
A．电源电压为5V
B．小灯泡正常发光时的阻值比定值电阻大
C．定值电阻的阻值为10Ω
D．若将它们并联接入2.5V的电路中，干路电流为0.8A
12．如图所示的电路中，电阻阻值，开关闭合后，电阻两端的电压分别为，通过、的电流分别为，下列判断正确的是（ ）
A．B．C．D．
13．关于电流、电压、电阻的关系，下列说法错误的是（ ）
A．当电压一定时，导体的电阻与通过导体的电流成反比
B．当电阻一定时，通过导体的电流与导体两端的电压成正比
C．当电流一定时，导体的电阻与导体两端的电压成正比
D．导体两端的电压与通过导体的电流成正比、与导体的电阻成正比
14．关于欧姆定律，以下说法正确的是（ ）
A．同一导体两端的电压跟通过导体的电流成反比
B．通过导体的电流与其两端电压成正比，与其电阻成反比
C．其变形公式为，说明导体的电阻与其两端电压成正比，跟通过它的电流成反比
D．其变形公式为，说明导体电阻的大小可以用它两端的电压与通过它的电流的比值来表示
15．图甲是非接触式红外线测温枪。图乙是它的工作原理图，其中是定值电阻，R是红外线热敏电阻，R的阻值随温度变化的关系图像如图丙所示。闭合开关S后，下列对该电路的分析正确的是（ ）
A．随着温度的升高，R的阻值变小
B．随着温度的升高，电流表的示数逐渐减小
C．测量人的体温时，电压表示数越大，说明人的体温越高
D．随着温度的降低，电阻R两端的电压逐渐变小
三、填空题
16．下面是探究电流跟电压关系时记录的几组实验数据，通过对表中数据的分析，可得到当导体电阻一定时通过导体的电流跟导体两端电压的关系式：I=
17．如图所示，闭合开关，将滑片P向b端滑动，电压表示数 ，电压表与电流表示数之比 。（均选填“变大”“变小”或“不变”）
18．两个定值电阻串联在电路中，已知，则通过的电流之比为 ，两端的电压之比为 。
19．在“探究电流与电压、电阻关系”的实验中，几次要用到滑动变阻器，但每次的作用是不同的。实验开始时，滑动变阻器的主要作用是 。在探究电流与电压的关系时，滑动变阻器的主要作用是 ；在探究电流与电阻的关系时，滑动变阻器的主要作用是 。
20．在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω，现输电线在某处发生短路，为了确定短路位置，检修人员利用电压表、电流表和电源接成如图所示的电路进行测量，当电压表的示数为3V时，电流表的示数为30mA，则连入电路中的电阻为 Ω，短路位置距离甲 m。
四、实验题
21．在“探究电流与电压的关系”实验中，保持定值电阻R不变，小明设计了如图甲所示的电路图并进行实验。
（1）连接电路前，电流表有示数，应该对电流表进行 ；
（2）连接电路时，开关S应处于 状态；
（3）连接完电路，实验前应将滑动变阻器的滑片P移至 端；
（4）某次实验中，电流表指针偏转如图乙所示，示数为 A；
（5）实验测出五组数据记录在表格中，为了找到电阻一定时，电流与电压的关系，应该怎样处理数据？ （列举一种方法即可）。
五、综合题
22．某同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好。他正确串联电源、待测电阻、变阻器、电流表、开关等电路元件后，将电压表并联在电路中。实验时他将变阻器的滑片移至一端，在闭合开关时，观察到电流表的示数为安，电压表的示数如图（a）所示，当他移动滑动变阻器滑片时，电压表的指针没有改变位置。经过思考后，该同学调整了电路，并按规范重新实验，当他闭合开关时，电压表示数如图（b）所示；他继续移动变阻器的滑片，当电压表示数如图（c）所示时，电流表的示数为安。
请根据相关信息完成下列各题：
(1)调整电路前，移动变阻器滑片时，电压表指针不改变的原因是 。
(2)电流表的示数为安时，计算此次待测电阻的阻值为 欧。（精确到欧）
(3)求实验中使用的变阻器的最大阻值。 （需写出简要的计算过程或理由）
23．科创小组为学校科技周展会设计了一款提示器，可以提示展台上有无展品。图甲是该提示器的原理图，展台的结构由木板、弹簧、阻值不计的金属片（A、B、C）以及提示电路组成，A可将B、C接通或断开。工作时，闭合开关S，通过提示灯L是否发光可判断展台上有无展品。提示灯L和电阻的图像如图乙所示，电源电压恒定，提示灯L的额定电压为6V，实际电压不低于3V即可达到亮度要求。
(1)金属片A和弹簧的共同作用相当于电路中的 。
(2)闭合开关S，当展台上无展品时，提示灯L正常发光，提示灯L和电阻的连接方式是 ，此时电路中的电流为 A。
(3)若电阻损坏，为达到提示灯L的亮度要求，需更换阻值不超过 的电阻。
(4)科创小组发现：闭合开关S，展台上有展品时，提示灯L不发光，无法判断该装置是否正在工作。针对此现象，请对图甲虚线框内的电路提出一条改进建议： 。
24．初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等．他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪----所测身高越大,显示仪示数越大，且刻度均匀．
(1)同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方．你认为下列分析正确的是 ．
A．移动滑片P时.电路的总电阻没有变化 B．当所测身高越大时,电压表的示数越小
C．电压表的示数变化量跟身高变化量不成正比 D．电压表的示数不能由零变化到最大刻度值
(2)在老师的引导下,同学们设计出了正确的电路.是图四个电路中的 电路．
(3)确定正确的电路设计方案后,小组成员开始对器材的参数进行选择．他们用了电压为12V的电源、一根长为80cm的均匀电阻丝(0.5Ω/cm)、量程为0~3V的电压表．为让测量仪测量身高的范围能达到最大,且测量精确度最高,选择的定值电阻R1的阻值应该为 Ω．
(4)利用选定的器材.小组同学连接好了测量电路．对身高为160cm的小曾进行测量时，电压表的示数为1.5V；对小杨进行测量时,电压表的示数为1.2V,则小杨的身高为 cm．
实验次数
1
2
3
4
5
6
U/V
0.5
1.0
1.5
2.0
2.5
3
I/A
0.1
0.2
0.3
0.4
0.5
0.6
数据序号
1
2
3
4
5
电压U/V
1.2
1.6
1.8
2.0
2.4
电流I/A
0.12
0.16
0.18
0.20
0.24
《14.3欧姆定律》参考答案
1．C
【详解】A．绝缘体与导体都有电阻，绝缘体的电阻非常大，导体的电阻比较小，故A错误；
B．导体的电阻大小与通过的电流和施加在两端的电压没有关系，通过导体的电流越大，导体的电阻不一定越小，故B错误；
C．电阻表示导体对电流的阻碍作用，导体的电阻越小，表示导体对电流的阻碍作用越小，故C正确；
D．电阻是导体本身的一种特性，当导体没有接入电路时，导体的电阻仍不变，故D错误。
故选C。
2．C
【详解】A．由图象知道，当乙两端电压为2V时，通过乙的电流为0.2A，故A正确，不符合题意；
B．因为两电阻并联，所以两端的电压均为3V。由图知道，通过甲的电流为0.6A，通过乙的电流为0.3A，所以干路电流为，故B正确，不符合题意；
C．由图知，甲两端电压为3V时，通过甲的电流为0.6A，所以甲的电阻为
乙两端电压为3V时，通过乙的电流为0.3A，所以乙的电阻为
所以R甲
