探究电流和电压的关系探究电流和电阻的关系欧姆定律的内容欧姆定律的公式

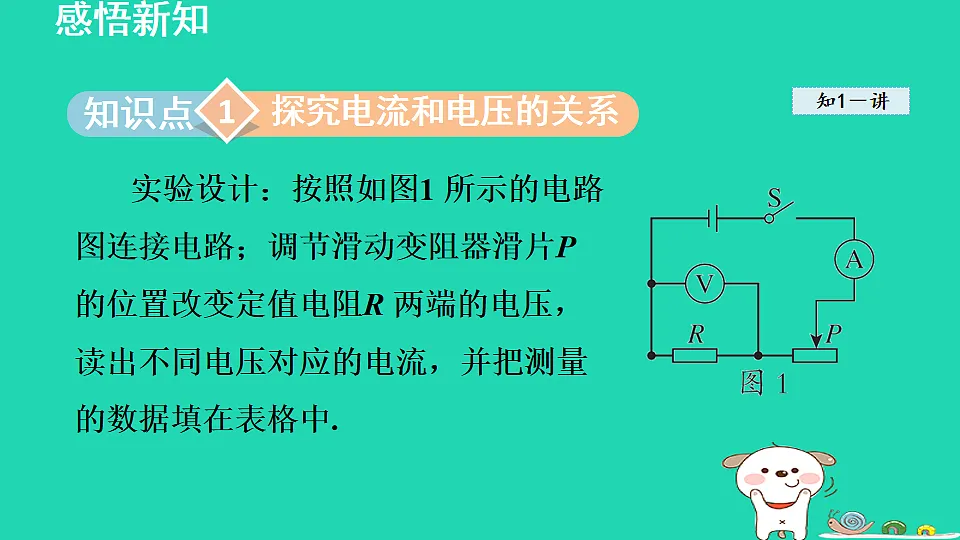

实验设计：按照如图1 所示的电路图连接电路；调节滑动变阻器滑片P 的位置改变定值电阻R 两端的电压，读出不同电压对应的电流，并把测量的数据填在表格中.

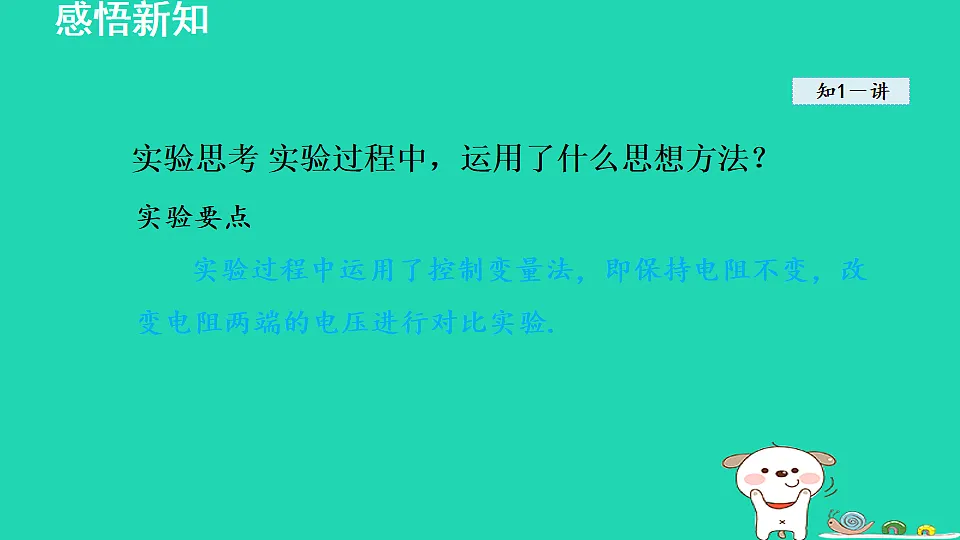

实验思考 实验过程中，运用了什么思想方法？
实验要点实验过程中运用了控制变量法，即保持电阻不变，改变电阻两端的电压进行对比实验.

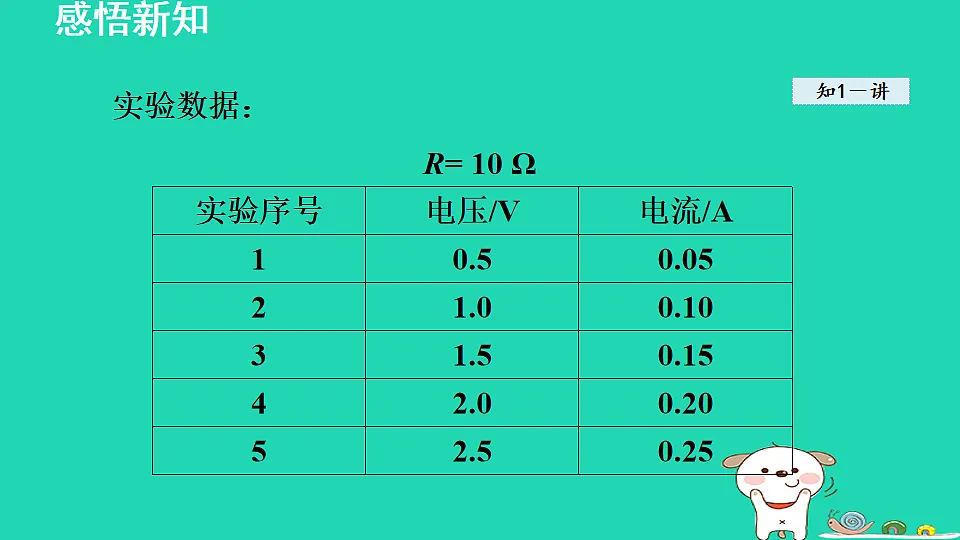

实验数据：R= 10 Ω

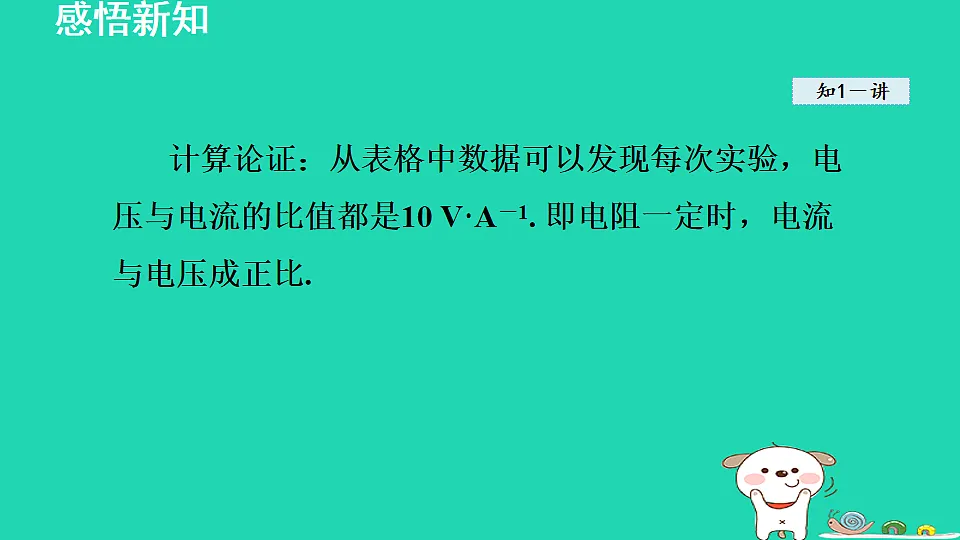

计算论证：从表格中数据可以发现每次实验，电压与电流的比值都是10 V·A－1. 即电阻一定时，电流与电压成正比.

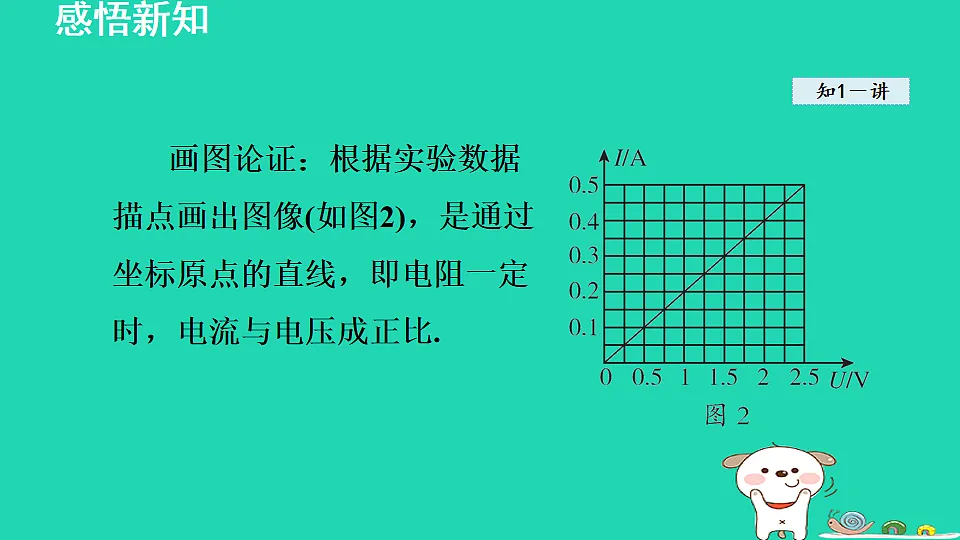

画图论证：根据实验数据描点画出图像(如图2)，是通过坐标原点的直线，即电阻一定时，电流与电压成正比.

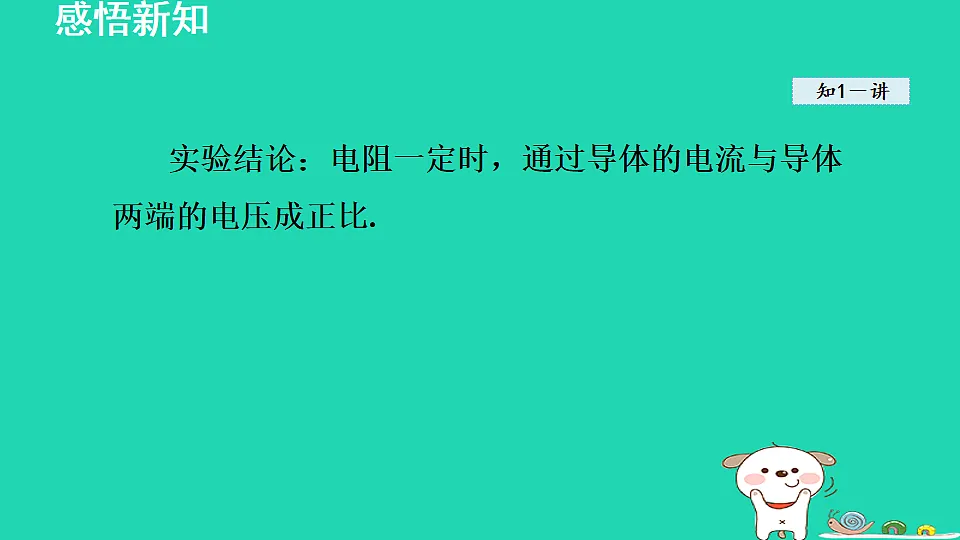

实验结论：电阻一定时，通过导体的电流与导体两端的电压成正比.
易错提醒实验结论不能说成通过导体的电流与导体两端的电压成正比；电阻一定时，导体两端的电压与通过导体的电流成正比. 前者缺少了正比成立的条件“电阻一定”，后者混淆了结论的因果关系.
[中考·山西] 在“探究电流与电压的关系”实验中：
解题秘方：分析探究电流与电压关系实验的数据，一是根据实验数据分析：电压与电流的比值为定值，则电阻不变时，电流与电压成正比；二是根据实验数据作出图像进行分析：I-U 图像为正比例函数图像，则电阻不变时，电流与电压成正比。
考向： 电流与电压关系的探究
(1)请你用笔画线代替导线把图甲电路连接完整(导线不得交叉).
(2)正确连接电路后，闭合开关，发现电流表无示数，电压表的示数接近电源电压，其原因可能是_____________ .
解析：电流表无示数，说明电路可能断路，综合电压表示数接近电源电压，可知断路可能是和电压表并联的定值电阻R；
(3)排除故障后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为0.5 V 时，电流表的示数如图乙所示，则电流表的示数为_______A.
(4)继续实验，记录实验数据如下表，请你根据表中数据在图丙中描点作出图像.
分析图像可以得到的结论是__________________________________________________________.
导体的电阻一定时，通过
导体的电流与导体两端的电压成正比
解析：根据表格数据，描点、连线作出图像如图乙所示. 图像为一条倾斜直线，为正比例函数图像，可得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成正比.
实验设计：按照如图5 所示的电路图连接电路；将5 Ω、10 Ω、15 Ω、20 Ω 的定值电阻分别连接到电路的AB 两点间,调节滑动变阻器的滑片P 的位置，保持电压表的示数为2.0 V不变，读出不同电阻对应的电流，并把测量的数据填在表格中.
实验思考 实验过程中，每次更换电阻之后，调节滑动变阻器到电压表的示数为2.0 V，这是为什么？
实验要点更换电阻之后，每次都将定值电阻两端的电压调整为2V，是在电压不变的情况下，探究电流与电阻的关系.
实验数据：U=2 . 0 V
计算论证：从表格中数据可以发现，每次实验的电阻与电流的乘积等于或接近2.0 Ω·A. 即电压一定时，电流与电阻成反比关系.实验结论：电压一定时，通过导体的电流与导体的电阻成反比.
易错提醒实验结论不能表述为通过导体的电流与导体的电阻成反比；电压一定时，导体的电阻与导体的电流成反比. 前者缺少了反比成立的条件“电压一定”，后者混淆了结论的因果关系.
画图论证电压一定时，电流与电阻成反比的方法：方法一：在如图6 所示的坐标中描点画图. 根据图像初步判断电压一定时，电流与电阻成反比.
方法二：在如图7 所示的坐标中描点画图. 每个点都在延长线通过原点的直线上，根据图像可直接认定电压一定时，电流与电阻成反比.
深度思考 如图6 和如图7 所示的两种画图论证的方法，哪种方法更好？
[中考·徐州] 在“探究通过导体的电流与电阻的关系”实验中：
解题秘方：连接电路或改正电路时，对电流表、电压表既要注意串联或并联是否恰当，还要注意选择适当的量程. 对滑动变阻器注意接线柱的选用. 根据实验数据总结结论的两种思路：一是根据表格中数据计算出“电压与电流的比值”或“电阻与电流的乘积”进行论证；二是根据实验数据描点画图，根据图像的特征进行论证.
考向： 电流与电阻关系的探究
(1)小明连接的电路如图8 甲所示，请用笔画线代替导线把电路连接完整；
(2)小华连接的电路，电流表在电池和开关之间，其他和小明的电路一致. 对于电流表的这两种接入位置__________；A. 小明的可以，小华的不可以B. 小华的可以，小明的不可以C. 两种都可以D. 两种都不可以
(3)实验时保持电阻两端的电压不变，如图乙所示，电压表的示数为 ______V；
解析：如图乙，电压表选用的量程是0 ～ 3 V，示数为2 V；
(4)根据表格中记录的三组数据，发现电阻越大则电流越小，要判断电流与电阻是否成反比，在不画坐标图像的前提下，应该如何对数据进行处理：______________________________.
解析：计算出每次实验中电流和电阻的乘积，如果三次乘积相同，说明电压一定时，电流与电阻成反比.
(3)公式中各符号代表的物理量及单位
2. 欧姆定律的适用条件适用于纯电阻电路. 目前只要求知道，在电动机正常工作时，欧姆定律不能用于电动机的计算.
知识拓展纯电阻电路就是将消耗的电能全部转化为内能的电路. 例如，生活中的电饭煲、实验室的小灯泡等所在的电路.
解析：导体的电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关.
2. 欧姆定律公式的计算要点(1)同一电路：电流、电压、电阻是同一电路中相对应的三个量.(2)统一单位：公式中的三个量必须是国际单位制中的单位，即电流、电压、电阻对应的单位分别为安(A)、伏(V)和欧(Ω).
(3)同一时刻：如图10 所示，通过电阻R 的电流为I 和电阻R 两端的电压为U；调节变阻器，通过电阻R 的电流变为I′和电阻R 两端的电压变为U′. 电阻R、电流I 和电压U′不是同一时刻的三个物理量，电阻R、电流I′和电压U 也不是同一时刻的三个物理量.
深度思考→深度理解如图所示，电阻R1 和哪两个量是同一电路的？
串联电路的电流处处相等，通过电阻R1、R2 的电流也是I. 即电流I、电压U1 和电阻R1在同一电路；电流I、电压U2 和电阻R2 在同一电路；电流I、总电压U 和电阻R1 不在同一电路， U ≠ I R1.
[连云港海州区校级月考] 一只小灯泡正常工作时两端的电压是4V，通过的电流是0.2A，现在把它接到电压是6V的电源上，要使它正常工作，需要给它______联一个阻值为 ______ Ω 的电阻。
考向： 运用欧姆定律进行简单的计算
解题秘方：利用欧姆定律公式计算，一要注意单位统一，二要注意三个物理量对应的是同一电路的同一时刻；三要注意电路的电流规律、电压规律的应用。
