苏科版（2024）九年级上册（2024）三、欧姆定律教学ppt课件

这是一份苏科版（2024）九年级上册（2024）三、欧姆定律教学ppt课件，共39页。

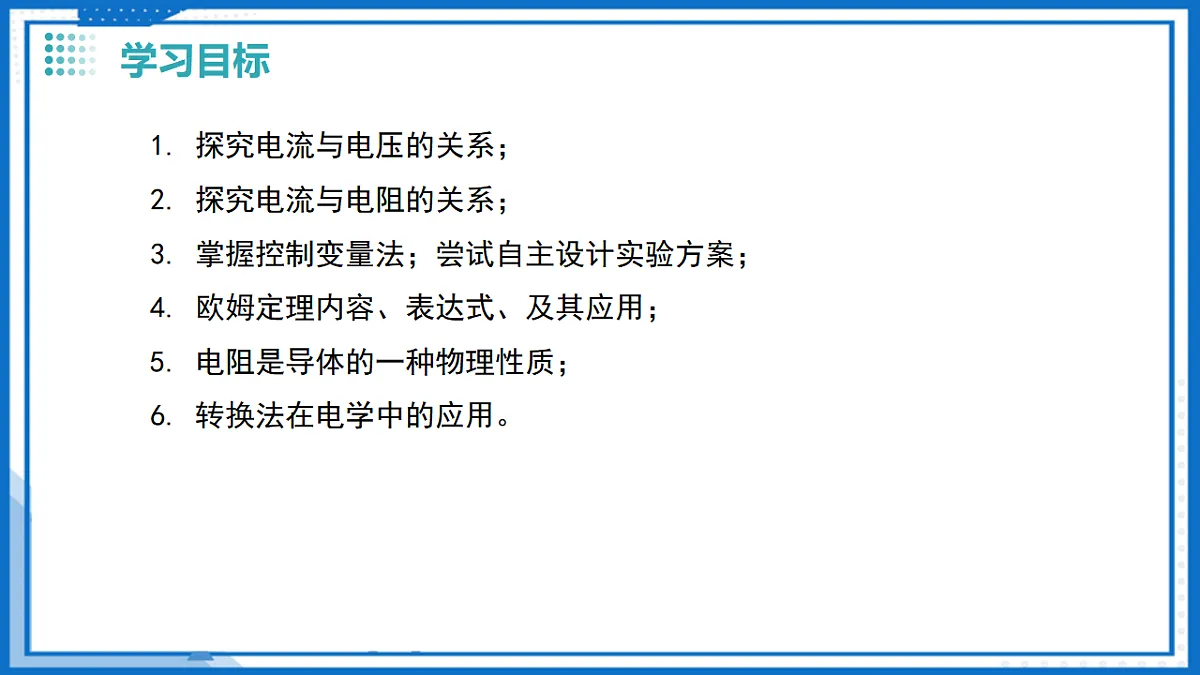

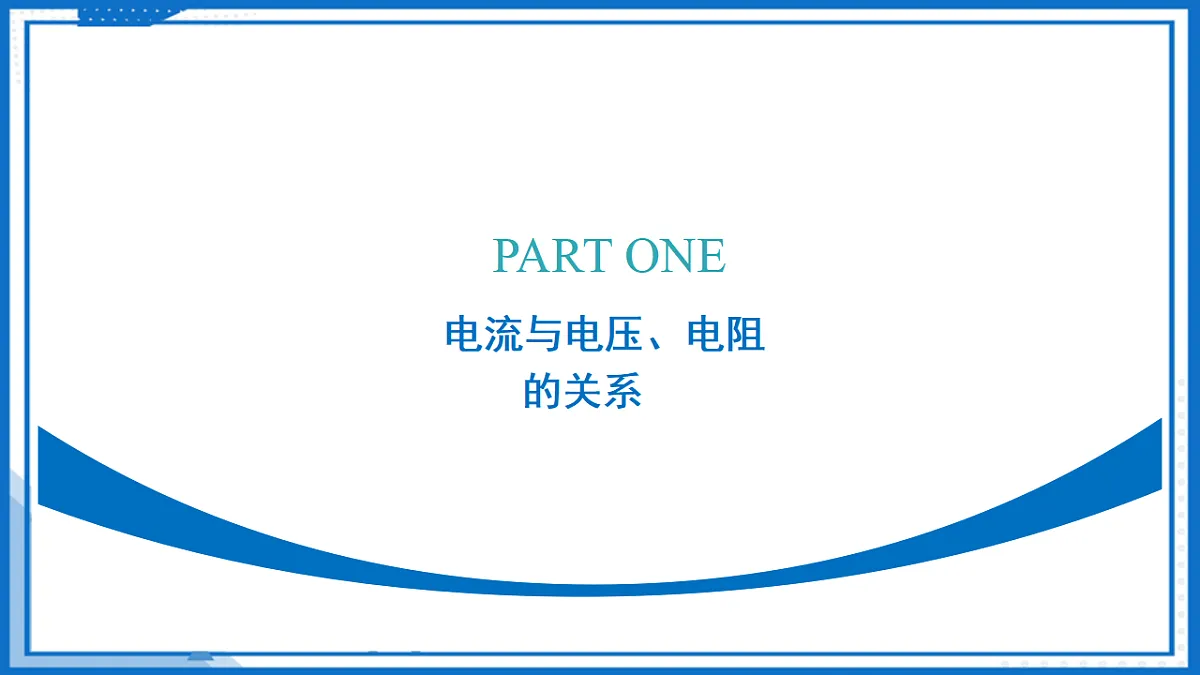

苏科版 九年级上册第十四章 欧姆定律 三、欧姆定律0102030405CONTENTS 电流与电压、电阻 的关系 欧姆定律1. 探究电流与电压的关系；2. 探究电流与电阻的关系；3. 掌握控制变量法；尝试自主设计实验方案；4. 欧姆定理内容、表达式、及其应用；5. 电阻是导体的一种物理性质；6. 转换法在电学中的应用。教学重点： 1.探究电流与电压、电阻的关系； 2.欧姆定律； 3.电阻是导体的一种物理性质。1.探究电流与电压、电阻的关系实验的应用；2.欧姆定律的综合应用。教学难点： 在前面的学习中，我们通过类比的思想理解电流、电压、电阻等概念，那么它们三者之间有什么联系呢?PART ONE 电流与电压、电阻 的关系要解决这个问题， 我们必须了解电流与电压、电阻之间究竟有什么关系。在调光灯的电路中， 如果电源电压大于灯泡的额定电压，就需要串联一个电阻，如何选择这个电阻？猜想与设计1. 通过导体的电流与电压、电阻有什么关系？有哪些事实支持你的猜想？2. 如何探究通过导体的电流与它两端电压的关系？如何探究通过导体的电流与导体电阻的关系？3. 请设计实验方案，并画出电路图。导体中的电流与导体两端的电压成正比，与导体的电阻成反比。①类比法：相同条件下，水压越大，水流越大；②上节课所探究的用铅笔芯改变电路中的电流。保持电阻R不变，研究通过它的电流与其两端电压的关系；保持电阻两端的电压不变，换用不同的电阻R，研究通过电阻的电流电阻大小的关系。实验与记录1. 按图14-16连接电路。①. 按电路图连接电路。②. 闭合开关前，检查电路中各元件的连接是否正确，将滑动变阻器的滑片调到阻值最大处。2. 保持电阻 R 不变，研究通过它的电流与其两端电压的关系，并把测量的数据填入表中。将导体的电阻、测得的电流和电压记录在下表中。 实验数据记录表1导体的电阻 R=__________Ω 51. 根据表中的数据，在图14-17的坐标系中画出 I-U 图像，你有什么发现？交流与小结结论由上述实验可得，电阻一定时，通过导体的电流与导体两端的电压_____________。 成正比3. 保持电阻两端的电压不变，换用不同的电阻 R，研究通过电阻的电流与电阻大小的关系，并把测量的数据填入表中。具体方案： 用更换定值电阻的方法改变电阻的阻值，如将R= 5 Ω的电阻先后换接为10 Ω 、15 Ω 、 20Ω、25Ω的电阻，调节滑动变阻器滑片，保持电阻R两端的电压不变，如U=10V，观察电流表，读出不同电阻时电流表的示数.①. 按电路图连接电路。②. 闭合开关前，检查电路中各元件的连接是否正确，将滑动变阻器的滑片调到阻值最大处。 实验数据记录表2导体的两端的电压=__________V 10① 分析数据，当电压一定时，如果接入电路的电阻不断增大，通过导体的电流如何变化？② 通过计算找出电压一定时，电流与导体电阻的关系。由上述实验可得，______________________________________ 。交流与小结不断减小电压一定时，通过导体的电流与电阻成反比还能通过什么数据处理方法，找出电流与导体电阻的关系？交流反思图像法处理数据。I/AR/Ω由图像可知，电压一定时，通过导体的电流与电阻成反比。结论：电阻一定时，通过导体的电流与导体两端的电压成正比；电压一定时 ，导体中电流与导体的电阻成反比。方法技巧 在“探究电流与电压、电阻的关系”实验中，影响电流大小的因素有多个，我们在研究某个因素（如电压）对电流大小的影响时，只改变这个因素， 而保持其他因素（如电阻）不变，从而确定电流与该因素的关系。同样，再对其他因素逐个进行探究，就能得出结论。这种方法称为控制变量法。PART TWO欧姆定律导体中的电流与导体两端的电压成正比，与导体的电阻成反比。人们把这个规律叫作欧姆定律，可表示为1.欧姆定律：电压电阻电流欧姆用实验的方法，研究了电流与电压和电阻的关系，得出了上面的结论。2.公式中使用国际单位（单位要统一）电压U 的单位：V 电阻R 的单位：Ω 电流I 的单位： A注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。3.变形公式例题·小明在修理航模遥控器时，需要在开关闭合的状态下检测一个 阻值为2 kΩ的电阻中的电流是否为正常值1.5 mA。（ 1 ）在不破坏电路的前提下，能否检测？需要测量哪个物理量？（2）该物理量的测量值为多大时，表明电阻中的电流为正常值？。分析 不破坏电路时，无法将电流表与电阻串联，因而无法直接测量电流。由欧姆定律公式 可知，只要用电压表测出电阻两端的电压（已知电阻为2kΩ),就可算出电阻中的电流。I =UR解答 （ 1 ）可以检测。需要测量的物理量是电阻两端的电压。（2）由欧姆定律 可知，若电阻中的电流正常，则电阻两端的电压U = IR = 1.5 × 10-3A×2×103 Ω = 3V即当电阻两端电压为3 V时，电阻中的电流为正常值。I =UR反思 这里给出了一种转换的方法，即将不易直接测量的物理量（电流）转换为易测量的物理量（电压）。我们是否在其他电路测量中采用过类似的方法 ?①.灯泡的亮度反映电流的变化；②.探究影响电阻大小因素时，通过电流表示数反映导体电阻大小。用公式进行计算的一般步骤：（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整，规范）。对于电路中的某一导体，只要知道了电流、 电压、电阻这三个物理量中的任意两个，就可以根据欧姆定律算出第三个量。欧姆定律作为电学的基本定律之一，是研究电路问题的重要基础。欧姆定律的公式可以变形为 ，但不能据此认为电阻与电压成正比，与电流成反比。这是因为改变导体两端电压时，通过它的电流也随之改变，而电压与电流的比值不变，即导体的电阻不变。电阻是导体的一种物理性质，一般情况 下，电阻不随导体两端电压和通过导体的电流变化而变化。如果导体的温度或某些外界物理条件发生明显改变时，电压和电流的比值不再是定值，即导体的电阻会发生变化。3.此外，欧姆定律并不适用于所有导体，如气体导电时就不适用。1.电阻是导体的一种物理性质2.导体电阻会随温度或某些外界条件改变而变化在这个装置中，电流表示数增大，表示油箱中的油量越多。理由：因为油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，滑动变阻器连入电路中的电阻变大，电路中的电流变小，即油量越少，电流表示数越小，反之电流表示数越大，则表示油箱中的油量越多。1 ．揭示出导体中电流与电压关系的物理学家是 ( )A ．欧姆 B ．焦耳 C ．伏特 D ．瓦特 A2．在一根电阻线两端加上 4V 电压，通过它的电流为 0.2A，这根电阻线电阻为 Ω;若不加电压，该电阻线电阻为 Ω。 20 203 ．欧姆定律可以导出公式R = 。对导体电阻的理解，下列说法正确的是 ( )A ．当导体两端的电压增大时，导体的电阻增大B ．当通过导体的电流增大时，导体的电阻减小C ．当导体两端的电压为零时，电阻也为零D ．电阻由导体本身的性质决定，与电流、 电压无关UI D4．如图所示的电路中，电阻 R1>R2。开关 S 闭合后，电阻 R1、R2 两端的电压分别为 U1 、U2，通过两个电阻的电流分别为 I1 、I2 。下列判断正确的是 ( )A ．U1= U2 B ．I1>I2 C ．U1>U2 D ．I1=I2 AA ．液面越高， 电流表示数越大 B ．液面越高，R 的有效阻值越小C ．油量表是电压表 D ．定值电阻 R0 的主要作用是保护电路5．如图所示是某同学设计的测定油箱内油面高度的实验装置。下列说法不正确的是 ( ) CA ．元件 A 的电压与通过它的电流成正比B ．当元件 A 和元件 B 的电压都为 2V 时，元件 A 的电阻是元件 B 的 2 倍C ．将它们并联后接到电压为 2V 的电源上时，干路中的电流为 0.4AD ．将它们串联后接到电压为 3V 的电源上时，A 、B 电压之比为 1 ∶26 ．两个电路元件 A 和 B 中的 I-U 图象如图所示，根据图象，下列说法正确的 ( ) D1．珺同学在探究“电流与电压的关系”时，测得阻值为10Ω的定值电阻两端的电压如图电压表所示，该导体两端电压是 V ，则通过该电阻的电流为 A。 2.4 0.242 ．某导体两端的电压为 4V 时，流过它的电流为 0.5A ，若该导体两端的电压变为原来的2倍，则导体的电阻和导体中的电流分别为 ( )A ．16Ω 0.5A B ．16Ω 1A C ．18Ω 0.5A D ．8Ω 1A D3 ．如图所示电路的电源电压为 1.5V ，电阻R1 的阻值为3Ω , 闭合开关后，电流表的示数为0.3A ，则 ( )A ．电阻R1 和R2 是并联的B ．通过R2 的电流大于 0.3AC ．电压表的示数为 0.9VD ．电阻R2 的阻值为5Ω C感谢观看THANK YOU FOR WATCHING
