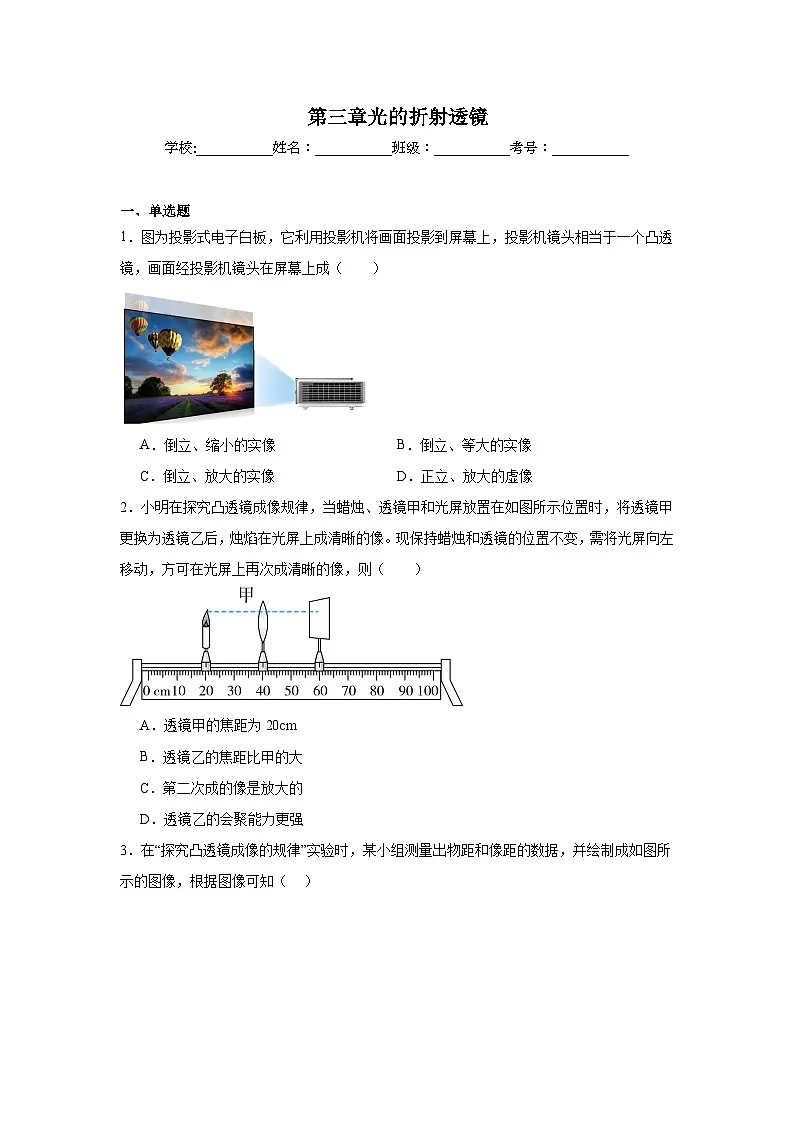

苏科版（2024）八年级上册（2024）光的折射复习练习题

这是一份苏科版（2024）八年级上册（2024）光的折射复习练习题，共19页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题
1．图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机镜头相当于一个凸透镜，画面经投影机镜头在屏幕上成（ ）
A．倒立、缩小的实像B．倒立、等大的实像
C．倒立、放大的实像D．正立、放大的虚像
2．小明在探究凸透镜成像规律，当蜡烛、透镜甲和光屏放置在如图所示位置时，将透镜甲更换为透镜乙后，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，需将光屏向左移动，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距为20cm
B．透镜乙的焦距比甲的大
C．第二次成的像是放大的
D．透镜乙的会聚能力更强

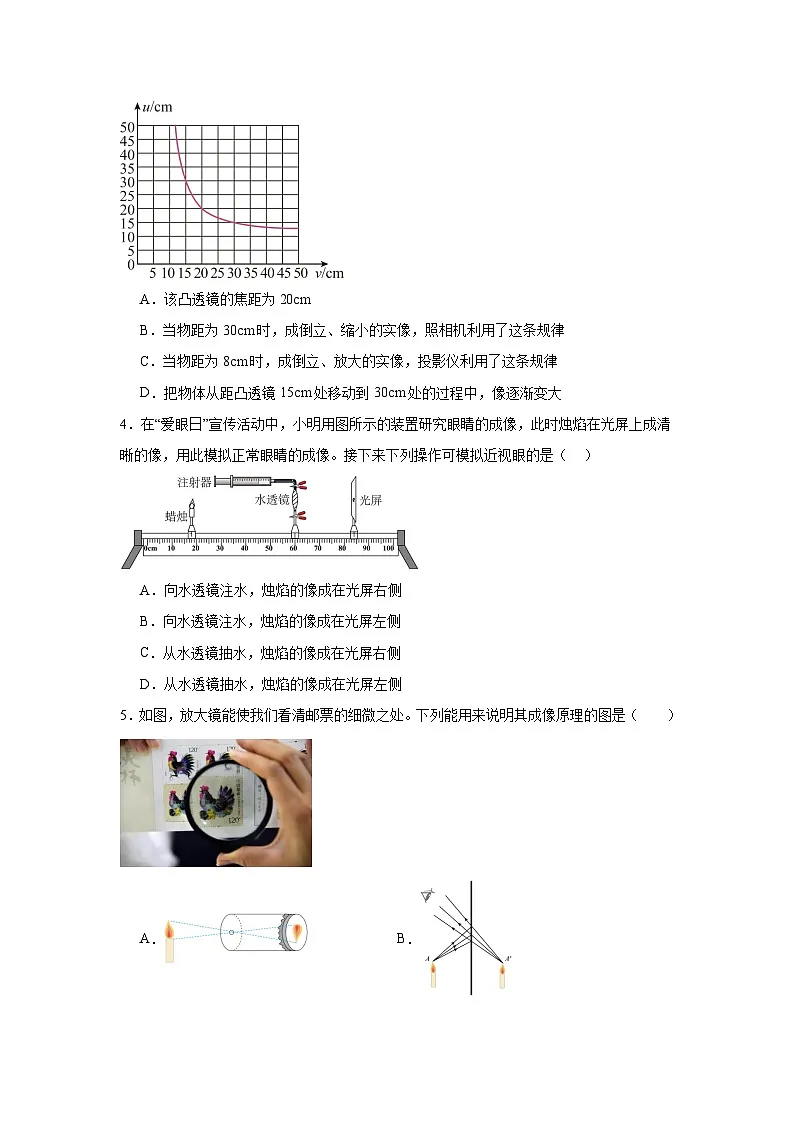

3．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图像，根据图像可知（ ）
A．该凸透镜的焦距为20cm
B．当物距为30cm时，成倒立、缩小的实像，照相机利用了这条规律
C．当物距为8cm时，成倒立、放大的实像，投影仪利用了这条规律
D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变大
4．在“爱眼日”宣传活动中，小明用图所示的装置研究眼睛的成像，此时烛焰在光屏上成清晰的像，用此模拟正常眼睛的成像。接下来下列操作可模拟近视眼的是（ ）
A．向水透镜注水，烛焰的像成在光屏右侧
B．向水透镜注水，烛焰的像成在光屏左侧
C．从水透镜抽水，烛焰的像成在光屏右侧
D．从水透镜抽水，烛焰的像成在光屏左侧
5．如图，放大镜能使我们看清邮票的细微之处。下列能用来说明其成像原理的图是（ ）

A． B． C． D．

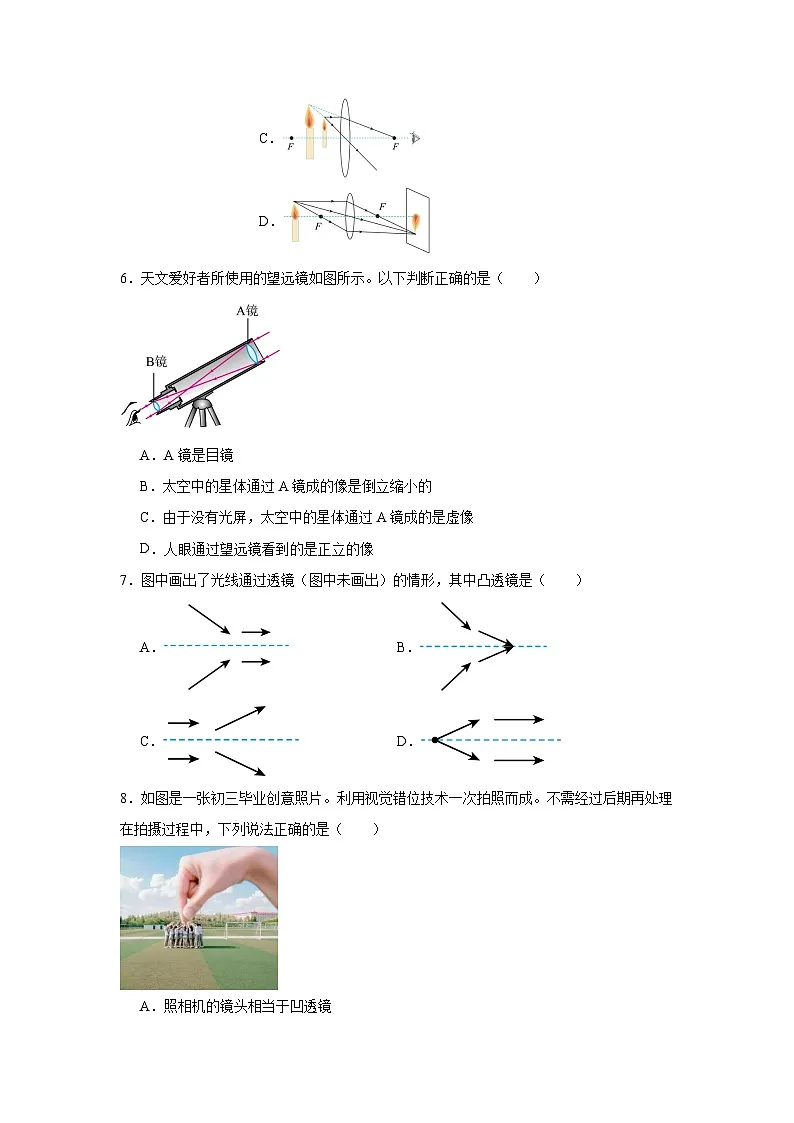

6．天文爱好者所使用的望远镜如图所示。以下判断正确的是（ ）

A．A镜是目镜
B．太空中的星体通过A镜成的像是倒立缩小的
C．由于没有光屏，太空中的星体通过A镜成的是虚像
D．人眼通过望远镜看到的是正立的像
7．图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（ ）
A．B．
C．D．
8．如图是一张初三毕业创意照片。利用视觉错位技术一次拍照而成。不需经过后期再处理在拍摄过程中，下列说法正确的是（ ）
A．照相机的镜头相当于凹透镜
B．手通过镜头成正立放大的虚像
C．学生通过镜头成倒立缩小的实像
D．学生和手到镜头的距离一样
9．利用一只凸透镜，看到邮票的情景如图所示。下列说法正确的是（ ）
A．是“熊猫”正立放大的实像
B．这与投影仪成像的原理相同
C．此时凸透镜距邮票的距离一定小于其焦距
D．若透镜远离邮票，“熊猫”的像会逐渐变小
10．“大视场巡天望远镜”是截至目前全球唯一的大口径兼大视场光学时域巡天望远镜。关于天文望远镜，下列说法正确的是（ ）
A．它是由一个凸透镜和一个凹透镜组成
B．它的物镜的作用是使远处的物体在焦点附近成虚像
C．它的目镜相当于一个放大镜，用来把像放大
D．它的物镜和显微镜的物镜作用相同
二、多选题
11．如图所示，是晓铭同学画出的光通过透镜图中未画出后发生折射的光路图，其中是凹透镜的有（ ）
A． B．
C． D．
12．物理科技小组在做探究凸透镜成像规律的实验过程中，某次实验操作时，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的倒立、等大的实像。则下列说法正确的是（ ）
A．该凸透镜的焦距是10.0cm
B．将蜡烛放置在光具座的25cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上成清晰的像时，该像的性质与照相机成像的性质相同
C．将蜡烛放置在光具座的35cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上成清晰的像时，该像的性质与投影仪成像的性质相同
D．将蜡烛放置在光具座的45cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上可成清晰的正立、放大的虚像
13．下列关于实像与虚像的说法中，正确的有（ ）
A．皮影戏中看到的是实像
B．人能看到虚像，也能看到实像
C．实像能在光屏上呈现，虚像则不能
D．光经折射后总是成实像，经平面镜反射后总是成虚像
14．光从空气斜射入盐水中，折射角为30°，则入射角可能为（ ）
A．0°B．30°C．45°D．60°
15．小静做凸透镜成像规律的实验。将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示。则下列四个选项中，判断正确的是（ ）
A．若蜡烛放置在10cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像
B．若蜡烛放置在20cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像
C．若蜡烛放置在35cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像
D．若蜡烛放置在45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像
三、填空题
16．小明将平面镜斜插到如图所示的水槽中，放在阳光下，结果在光屏上看到七种不同颜色的光。这说明，太阳发出的白光是由 七种色光混合而成的。其中的 三种色光按不同比例又可以混合成各种颜色的光；在这七种色光之外，还有一种能杀灭细菌且看不见的光，叫做 。
17．在抗击“新冠肺炎”工作中，医护人员常会遇到护目镜内侧“起雾”的现象，“起雾”属于 （填物态变化名称）现象，该过程 （选填“吸热”或“放热”）。如图所示的“测温枪”，是利用 （选填“红外线”或“紫外线”）来测量体温的。

18．如图为光经过透镜折射的光路图，图甲中虚线框内是 （选填“凸”或“凹”）透镜，图乙中透镜对光有 （选填“会聚”或“发散”）作用。
19．汉代的《淮南万毕术》记载：削冰令圆，举以向日，以艾承其影，则得火。试用光学知识解释其中蕴含的道理： 。
20．现有五种光学元件： A．平面镜；B．凹面镜；C．凸面镜；D．凹透镜；E．凸透镜，把下列器材所使用的上述光学元件填入相应的空格内．潜望镜 ；探照灯 ；投影仪 ；汽车观后镜 ；放大镜 ；试衣镜 ．
四、实验题
21．物理兴趣小组想知道某只透镜的焦距f为多少，做实验甲，镜面垂直于阳光，在透镜下面放上白纸（纸、镜平行），测出透镜与白纸间距s/cm与对应的白纸被烤焦的时间t/min，绘出图线乙。
（1）可判断该透镜的焦距f为 cm；
（2）将透镜及蜡烛、光屏置于光具座上（如图丙），器材正确放置后，还应对其进行调整，使烛焰和光屏的中心位于凸透镜的 上。做成像实验，记录每次成实像的物距u，像距v，物像间距L（u+v），绘出图线丁（以f为长度单位），由图可知，要想成实像，蜡烛与光屏的间距应满足L≥ （用f表示）；
（3）物理学中，有一个凸透镜成像的新概念“放大率”，结合丙、丁两图可知，当物距u=1.5f时，n= ；
（4）另一组同学用另一个凸透镜探究凸透镜成像的规律，如图戊所示，此时光屏上已经呈现清晰的像，（像未画出），此时成倒立、 （放大/缩小/等大）的实像，该成像原理可以用于制作 （放大镜/照相机/投影仪）；
（5）保持图戊中蜡烛、光屏的位置不动，左右移动凸透镜，则当凸透镜移至刻度值为 cm处时，光屏上再次呈现清晰的像；
（6）另一兴趣小组利用“F”发光物和凸透镜进行实验，适当调节后，光屏上呈现清晰的像，眼睛从如图己所示的视角观察，则此时观察到光屏上所成像应该是图庚中的 （填数字序号①/②/③/④）；
（7）如图辛，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变迷糊了，将光屏远离透镜适当距离后在光屏上再次呈现清晰的像，则该眼镜时 眼镜（近视/远视）。
五、综合题
22．人们深入研究光的折射规律后制作了菲涅尔透镜。甲图中图1是平凸透镜的截面图，平行光由平凸透镜左侧垂直入射，在透镜中传播方向不变，只有经过透镜另一侧曲面时才会发生偏折，并会聚于焦点。若在图2中将平凸透镜阴影部分去掉，保留图中曲面的白色部分并将其向左平移到透镜平面处，即为图3，这样的透镜叫做菲涅尔透镜（又称螺纹透镜）。菲涅尔透镜与平凸透镜一样，仍能将平行于主光轴的光线会聚于焦点。与平凸透镜相比，光在菲涅尔透镜中传播时减少了在透镜中直线传播的部分，只保留透镜发生折射的曲面，因此，在节省透镜材料的同时也减少了光在透镜中传播的光能损失。菲涅尔透镜有着广泛的应用，如图乙所示为手机闪光灯上用到的菲涅尔透镜，从上方俯视，它由数个同心圆的玻璃组成。大型菲涅尔透镜是聚光太阳能系统中重要的光学部件之一，它能提高单位面积上获得的光能，当透镜面垂直面向太阳光时，光线聚焦在电池片上，汇聚了更多的能量，因而需要的电池面积变小，大大节约了成本。
（1）下列关于菲涅尔透镜的说法中，不正确的是( )；
A．手机闪光灯上用到的菲涅尔透镜部分可以使手机做得更薄
B．与相同直径的平凸透镜相比，菲涅尔透镜光能损失更少
C．菲涅尔透镜由一圈圈凸透镜和凹透镜组成
D．与相同直径的平凸透镜相比，菲涅尔透镜所用材料更少
（2）如图丙所示，F、分别是菲涅尔透镜的焦点和主光轴，请画出入射光线经过菲涅尔透镜后的光路图；
（3）菲涅尔透镜的一个面为平面，另一个面为锯齿状的螺纹面，为保证较好的聚光效果，应将菲涅尔透镜的“平面”对准太阳光，太阳能板受光面应涂上 （选填“黑色”或“白色”）。
（4）如图丁所示，一块太阳能板置于菲涅尔透镜正后方的处，则与不放菲涅尔透镜相比，太阳能板上受光照部分的光能提高为原来的 倍（不考虑光传播过程中能量的损失）。
23．取两个焦距不同的放大镜，一只手握住一个，通过两个透镜看前面的物体（如图）。调整两个放大镜间的距离，直到看得最清楚为止。物体是变大了还是变小了？把两个放大镜的位置前后对调，你有什么新的发现？
24．小雨同学对光现象部分知识归纳总结如下：
(1)一束太阳光通过三棱镜后，被分解成多种颜色的光，在白色光屏上形成一条彩色光带，如图甲所示，这个现象叫 ，该现象说明了太阳光是 （选填“单色光”或“复色光”）。如果使用的是一块蓝色透明的三棱镜，我们在光屏上将 （选填“能”或“不能”）看到彩色光带。
(2)图乙中温度计放在红光外侧，示数会升高，说明红外线的 比较显著；
(3)如图丙所示，将红、绿、 三种色光以相同比例照在白纸上，中间相互重叠区域会出现白色。
(4)如图丁所示，把一根筷子插入水中，由于光的折射，在水的上方空气中看去，筷子在水中的部分看起来向 （选填“上”或“下”）弯折。
《第三章光的折射透镜》参考答案
1．C
【详解】根据凸透镜成像规律，投影仪成倒立、放大的实像，故ABD不符合题意，C符合题意。
故选C。
2．D
【详解】A．由图可知，此时
u=v=2f
成的是倒立、等大的实像，所以
2f=20cm
则f=10cm，故A不符合题意；
B．现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，此时的像距减小，则物距不变的情况下，相当于减小了焦距，所以透镜甲的焦距比乙的大，故B不符合题意；
C．将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，此时的物距要大于像距，成的是倒立、缩小的实像，故C不符合题意；
D．透镜甲的焦距比乙的大，故透镜甲的偏折能力比乙弱，故D符合题意。
故选D。
3．B
【详解】A．分析图象中有关数据和凸透镜成像的规律可知，当像距等于物距时，成倒立等大的实像，此时物距等于2倍焦距，故
故凸透镜的焦距为
故A不符合题意；
B．当物距为30cm时，物距大于2倍焦距，成倒立、缩小的实像，照相机利用了这条规律，故B符合题意；
C．当物距为8cm时，物距小于1倍焦距，成正立、放大的虚像，是放大镜原理，故C不符合题意；
D．把物体从距凸透镜15cm处移动到30cm处的过程中，物距增大，像距减小，像变小，故D不符合题意。
故选B。
4．B
【详解】近视眼是由于长期看近处的东西导致晶状体变厚，折光能力变强，像成在视网膜前。所以用水透镜模拟近视眼，也就是需要透镜对光线的会聚能力更强，所以此时应对水透镜注水，使得凸透镜变厚，焦距变小，使得像成在光屏左侧。故B符合题意，ACD不符合题意。
故选B。
5．C
【详解】放大镜能使我们看清邮票的细微之处，是利用凸透镜成像规律，物距在一倍焦距之内，成正立、放大的虚像；
A．小孔成像是利用光的直线传播原理，故A不符合题意；
B．人从平面镜看到蜡烛，是利用光的反射原理，故B不符合题意；
C．蜡烛在凸透镜的一倍焦距之内，根据凸透镜成像规律可知，此时成正立、放大的虚像。故C符合题意；
D．蜡烛与像分别在凸透镜的两侧，根据凸透镜成像规律可知，此时成的是实像。故D不符合题意。
故选C。
6．B
【详解】望远镜的物镜和目镜都是凸透镜，靠近眼睛的是目镜，A镜是目镜，靠近物体的是物镜，B镜是目镜，物镜的作用是成倒立缩小的实像，目镜成正立、放大的虚像，故B正确，ACD错误。
故选B。
7．D
【详解】从四个光线通过透镜的情形可知，A、B、C的折射光线相对于入射光线是发散的；只有D的折射光线相对于入射光线是向中间靠拢的，是会聚的，而凸透镜对光有会聚作用，所以D为凸透镜，故D符合题意，ABC不符合题意。
故选D。
8．C
【详解】ABC．照相机的镜头相当于凸透镜，拍照时将物体置于镜头的两倍焦距以外，成倒立缩小的实像，故AB错误，C正确；
D．凸透镜成实像时，物体离透镜越近，所成的像就越大，由图可知，手通过照相机镜头成的像比学生的像大，所以手比学生离镜头更近，故D错误。
故选C。
9．C
【详解】A．如图所示，根据凸透镜成像原理，物距在一倍焦距以内，成正立放大的虚像，应用于放大镜，故A错误；
B．投影仪的成像原理是物距在一倍与两倍焦距之间，成倒立放大的实像，而图示的情景是放大镜的成像原理，故B错误；
C．放大镜的成像原理是物距在一倍焦距以内，成正立放大的虚像，故C正确；
D．凸透镜在成虚像时，物距越大，即透镜远离邮票，则“熊猫”的像会逐渐变大，故D错误。
故选C。
10．C
【详解】A．天文望远镜主要由两个凸透镜组成，物镜用于使远处物体成像，目镜用于放大物镜所成的像，并非由一个凸透镜和一个凹透镜组成，故A错误；
B．天文望远镜的物镜是让远处的物体在焦点附近成倒立、缩小的实像，而不是虚像，故B错误；
C．文望远镜的目镜相当于一个放大镜，它把物镜所成的像进一步放大，这样我们就能看清远处的物体，故C正确；
D．天文望远镜的物镜是使远处物体成倒立、缩小的实像；显微镜的物镜是使载物台上的物体成倒立、放大的实像，二者作用不同，故D错误。
故选C。
11．ABD
【详解】ABD．观察、、三图，可以假设入射光线不经过透镜，而是沿直线传播，画出沿直线传播的大致光路，与图中已知的折射光路对比，发现入射光线经过透镜后均向外发散远离主光轴，故A、、中的透镜是凹透镜，故ABD符合题意；
C．观察图，可以假设入射光线不经过透镜，而是沿直线传播，画出沿直线传播的大致光路，与图中已知的折射光路对比，发现入射光线经过透镜后向内偏折靠近主光轴，故C图中的透镜是凸透镜，故C不符合题意。
故选ABD。
12．ABC
【详解】A．当光屏成倒立、等大的实像，有
u=v=2f
则
故A正确；
B．将蜡烛放置在光具座的25.0cm刻度线处，物距
u=50.0cm−25.0cm=25cm>2f=20.0cm
满足u>2f，成倒立、缩小的实像，照相机是根据这个原理制成的，故B正确；
C．将蜡烛放置在光具座的35.0cm刻度线处，物距
f=10.0cm
