苏科版（2024）八年级上册（2024）光的折射图片ppt课件

这是一份苏科版（2024）八年级上册（2024）光的折射图片ppt课件，共24页。PPT课件主要包含了预习清单，斜射入，增大减小，导入新课，核心总结，课堂评价等内容，欢迎下载使用。
1.定义：光从一种介质__________另一种介质时，传播方向发生改变的现象叫作光的折射。2.光从空气射入玻璃时,折射角_______（选填“大于”“小于”或“等于”）入射角.，入射角增大(减小),折射角也随着________________;但折射角总_______（选填“大于”“小于”或“等于”）入射角。3.当光垂直于玻璃砖入射时,折射光线的传播方向_______。

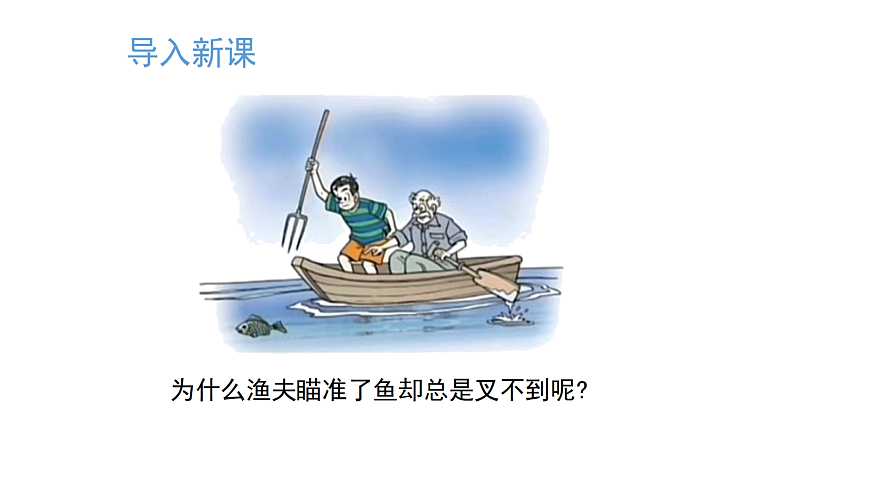

为什么渔夫瞄准了鱼却总是叉不到呢?
任务一：什么是光的折射
思考：光在均匀介质中沿直线传播,如果光从一种介质斜射入另一种介质中,又会怎么传播呢?让一束光从空气斜射入玻璃砖中,观察现象。当光斜射入玻璃砖时,传播方向会发生偏折。1.光的折射的定义。从一种介质斜射入另一种介质时,传播方向发生偏折的现象叫作光的折射。

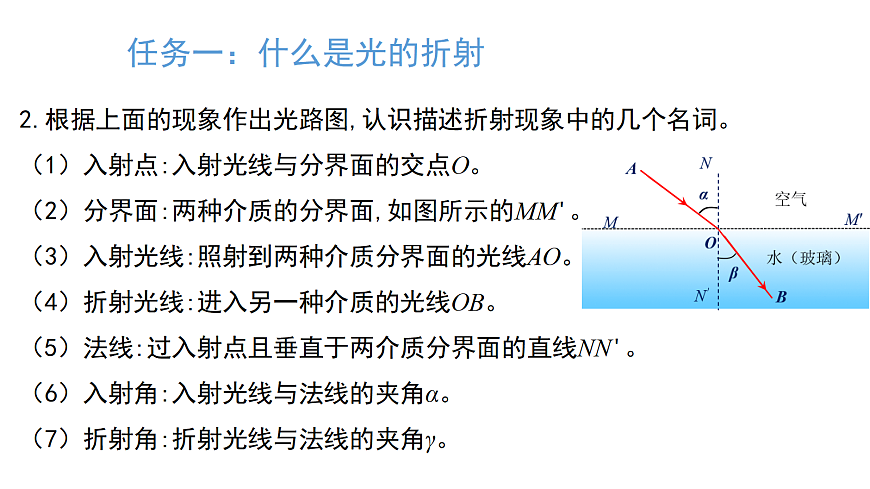

2.根据上面的现象作出光路图,认识描述折射现象中的几个名词。（1）入射点:入射光线与分界面的交点O。（2）分界面:两种介质的分界面,如图所示的MM'。（3）入射光线:照射到两种介质分界面的光线AO。（4）折射光线:进入另一种介质的光线OB。（5）法线:过入射点且垂直于两介质分界面的直线NN'。（6）入射角:入射光线与法线的夹角α。（7）折射角:折射光线与法线的夹角γ。
任务二：光在折射时遵循什么规律

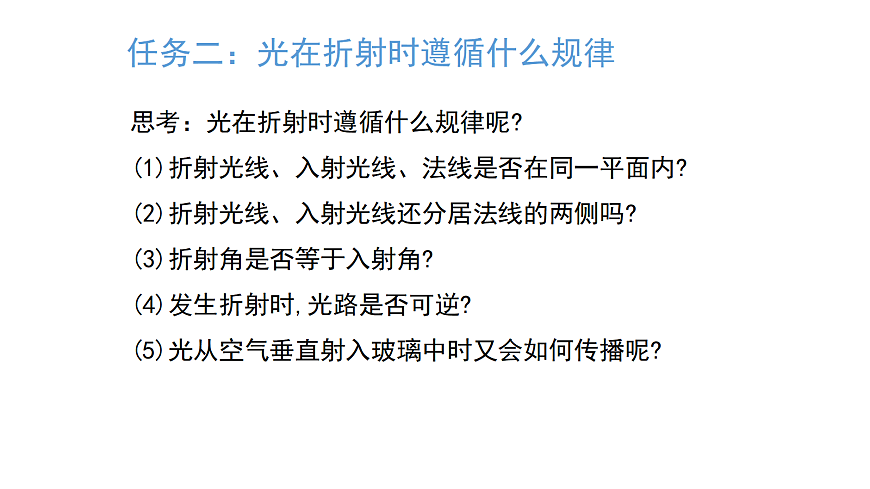

思考：光在折射时遵循什么规律呢?(1)折射光线、入射光线、法线是否在同一平面内?(2)折射光线、入射光线还分居法线的两侧吗?(3)折射角是否等于入射角?(4)发生折射时,光路是否可逆?(5)光从空气垂直射入玻璃中时又会如何传播呢?

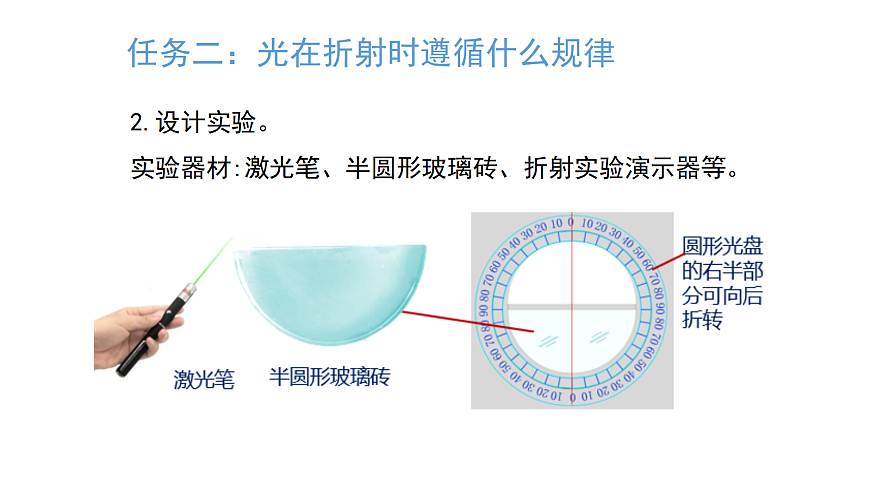

2.设计实验。实验器材:激光笔、半圆形玻璃砖、折射实验演示器等。
实验方案:(1)让激光笔发出的一束光从空气中斜射入玻璃砖中,多次改变入射角的大小。观察光的传播路径,比较折射角和入射角的大小;观察折射光线、入射光线与法线的位置关系。(2)让激光笔发出的一束光从玻璃砖中斜射入空气中,重复上述实验。(3)让激光笔发出的一束光从空气垂直射入玻璃中(或从玻璃砖中垂直射入空气中),观察光的传播路线。
3.进行实验。（1）光从空气斜射入玻璃中。①让激光笔发出的一束光斜射入玻璃砖中，观察光的整个传播路径，把入射角和折射角的大小记录在下面的表格中。②改变入射角的大小，继续实验，把折射角和对应入射角的大小记录在下面的表格中。③比较入射角和对应的折射角的大小。
（2）光从玻璃砖中斜射入空气中。①让激光笔发出的一束光从玻璃砖中斜射入空气中，观察光的整个传播路径，把入射角和折射角的大小记录在下面的表格中。②改变入射角的大小，继续实验，把入射角和对应折射角的大小记录在下面的表格中。③比较入射角和对应折射角的大小。
（3）探究折射光线、入射光线和法线是否在同一平面内。 进行如图甲、乙所示的实验,判断光发生折射时,折射光线、入射光线和法线是不是在同一平面内。
（4）探究折射光线和入射光线是否位于法线两侧。进行如图甲、乙所示的实验,使入射光线分别从法线的左右两侧斜射入玻璃中,观察折射光线与入射光线是否位于法线两侧。
（5）观察光从空气垂直射入玻璃中时发生的现象。进行实验:让激光笔发出的一束光垂直射入玻璃砖,观察光的整个传播路径。
（6）判断发生光的折射时,光路是不是可逆的。进行如图甲、乙所示的实验,让红光从空气斜射入半圆形玻璃砖中,观察光的传播路径;再逆着折射光的方向射入另一束蓝光,观察光的传播路径。看看两次实验中的光路是否重合。
光的折射特点:(1)折射光线、入射光线和法线在同一平面内。(2)折射光线和入射光线分别位于法线两侧。(3)当光从空气中斜射入水或其他透明介质中时,折射光线偏向法线方向,折射角小于入射角;当光从水或其他透明介质中斜射入空气中时,折射光线偏离法线方向,折射角大于入射角;当入射角增大(或减小)时,折射角也随之增大(或减小)。(4)当光垂直射向介质表面时,传播方向不改变。(5)在折射现象中,光路是可逆的。
任务三：生活中的折射现象
1.“潭清疑水浅”。池底为什么看起来比实际浅一些呢?池底实际点S 发出(反射)的光从水中斜射入空气中时发生了折射,折射角大于入射角。人眼逆着折射光的方向看去,感觉光就好像由S'射出去的一样。S'就是我们看到的S 的像,这点的位置比实际位置升高了,所以看起来感觉水很浅。
2.你能解释为什么渔夫瞄准了鱼,却没有叉中鱼了吗?鱼从水中发出的光,由水中进入空气中时发生折射,折射角大于入射角。折射光进入人眼,人眼逆着折射光的方向看,感觉光好像是从它们的反向延长线的交点处发出来的,这个交点的位置就是鱼的像的位置。像比鱼的实际位置高,所以有经验的渔民在叉鱼时,要向看到的“鱼”的下方叉才能叉到鱼。
1.光的折射：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫作光的折射。2.光的折射特点(1)折射光线、入射光线和法线在同一平面内。(2)折射光线和入射光线分别位于法线两侧。(3)当光从空气中斜射入水或其他透明介质中时,折射光线偏向法线方向,折射角小于入射角;当光从水或其他透明介质中斜射入空气中时,折射光线偏离法线方向,折射角大于入射角;当入射角增大(或减小)时,折射角也随之增大(或减小)。
(4)当光线垂直射向介质表面时,传播方向不改变。(5)在折射现象中,光路是可逆的。口诀:三线共面、两线分居、两角不等、空气角大、同增同减、垂直不变。3.生活中的折射现象:池水变浅、渔夫叉鱼等。
1.如图所示,画中人出现了错误的判断。下列四幅光路图中,能正确说明产生这一现象原因的是 （ ）
2.如图所示,一束光从空气斜射到某液面上发生反射和折射,入射光线与液面成30°角,则反射光线与入射光线的夹角大小为_____;若反射光线与折射光线的夹角为83°,则折射角的大小为_____。
