初中物理人教版（2024）九年级全册（2024）第2节 电流和电路当堂达标检测题

这是一份初中物理人教版（2024）九年级全册（2024）第2节 电流和电路当堂达标检测题，共6页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

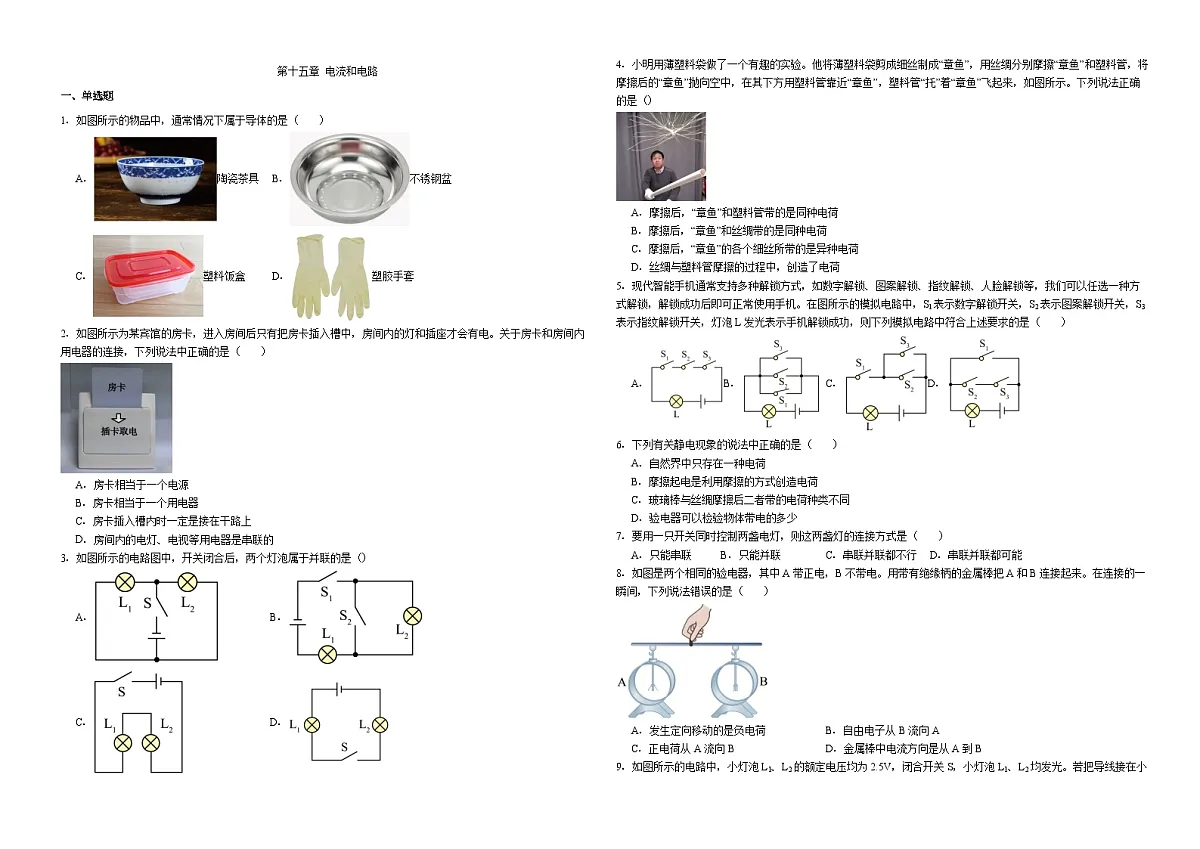

1．如图所示的物品中，通常情况下属于导体的是（ ）
A．陶瓷茶具B．不锈钢盆
C．塑料饭盒D．塑胶手套
2．如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。关于房卡和房间内用电器的连接，下列说法中正确的是（ ）
A．房卡相当于一个电源
B．房卡相当于一个用电器
C．房卡插入槽内时一定是接在干路上
D．房间内的电灯、电视等用电器是串联的
3．如图所示的电路图中，开关闭合后，两个灯泡属于并联的是（）
A．B．
C．D．
4．小明用薄塑料袋做了一个有趣的实验。他将薄塑料袋剪成细丝制成“章鱼”，用丝绸分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用塑料管靠近“章鱼”，塑料管“托”着“章鱼”飞起来，如图所示。下列说法正确的是（）
A．摩擦后，“章鱼”和塑料管带的是同种电荷
B．摩擦后，“章鱼”和丝绸带的是同种电荷
C．摩擦后，“章鱼”的各个细丝所带的是异种电荷
D．丝绸与塑料管摩擦的过程中，创造了电荷
5．现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在图所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是（ ）
A．B．C．D．
6．下列有关静电现象的说法中正确的是（ ）
A．自然界中只存在一种电荷
B．摩擦起电是利用摩擦的方式创造电荷
C．玻璃棒与丝绸摩擦后二者带的电荷种类不同
D．验电器可以检验物体带电的多少
7．要用一只开关同时控制两盏电灯，则这两盏灯的连接方式是（ ）
A．只能串联B．只能并联C．串联并联都不行D．串联并联都可能
8．如图是两个相同的验电器，其中A带正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来。在连接的一瞬间，下列说法错误的是（ ）
A．发生定向移动的是负电荷B．自由电子从B流向A
C．正电荷从A流向BD．金属棒中电流方向是从A到B

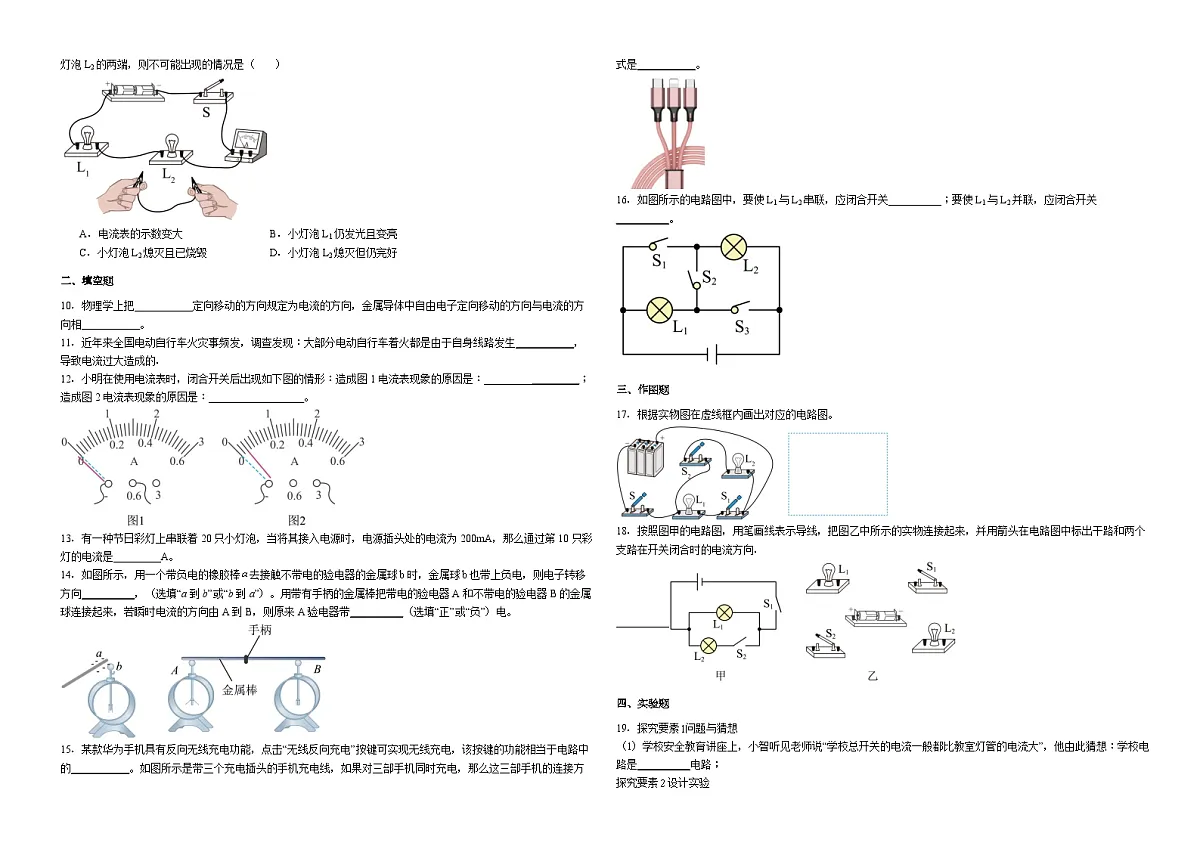

9．如图所示的电路中，小灯泡L1、L2的额定电压均为2.5V，闭合开关S，小灯泡L1、L2均发光。若把导线接在小灯泡L2的两端，则不可能出现的情况是（ ）
A．电流表的示数变大B．小灯泡L1仍发光且变亮
C．小灯泡L2熄灭且已烧毁D．小灯泡L2熄灭但仍完好
二、填空题
10．物理学上把___________定向移动的方向规定为电流的方向，金属导体中自由电子定向移动的方向与电流的方向相___________。
11．近年来全国电动自行车火灾事频发，调查发现：大部分电动自行车着火都是由于自身线路发生___________，导致电流过大造成的．
12．小明在使用电流表时，闭合开关后出现如下图的情形：造成图1电流表现象的原因是：__________________；造成图2电流表现象的原因是：__________________。
13．有一种节日彩灯上串联着20只小灯泡，当将其接入电源时，电源插头处的电流为200mA，那么通过第10只彩灯的电流是_________A。
14．如图所示，用一个带负电的橡胶棒去接触不带电的验电器的金属球时，金属球也带上负电，则电子转移方向__________，（选填“a到b”或“b到a”）。用带有手柄的金属棒把带电的验电器A和不带电的验电器B的金属球连接起来，若瞬时电流的方向由A到B，则原来A验电器带__________（选填“正”或“负”）电。
15．某款华为手机具有反向无线充电功能，点击“无线反向充电”按键可实现无线充电，该按键的功能相当于电路中的___________。如图所示是带三个充电插头的手机充电线，如果对三部手机同时充电，那么这三部手机的连接方式是___________。
16．如图所示的电路图中，要使L1与L2串联，应闭合开关__________；要使L1与L2并联，应闭合开关__________。
三、作图题
17．根据实物图在虚线框内画出对应的电路图。
18．按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．
__________
四、实验题
19．探究要素问题与猜想
（1）学校安全教育讲座上，小智听见老师说“学校总开关的电流一般都比教室灯管的电流大”，他由此猜想：学校电路是__________电路；
探究要素设计实验

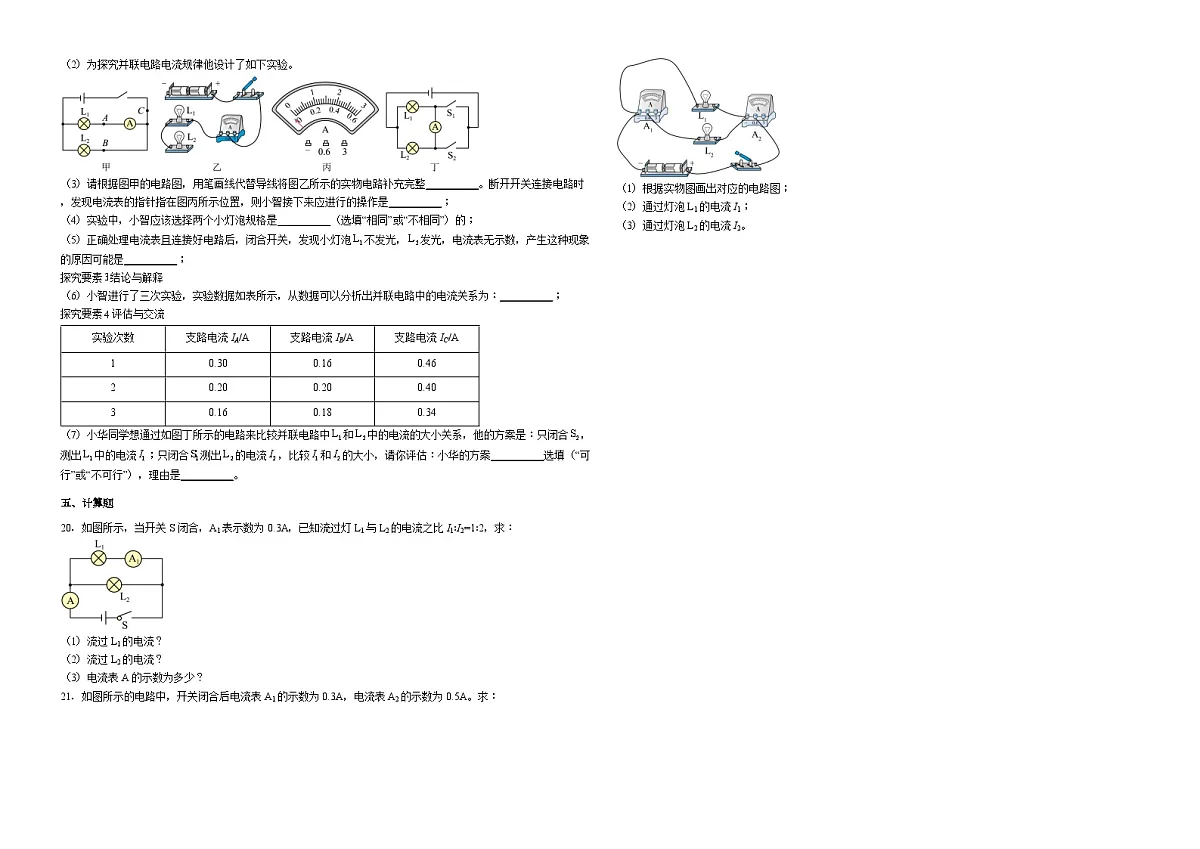

（2）为探究并联电路电流规律他设计了如下实验。
（3）请根据图甲的电路图，用笔画线代替导线将图乙所示的实物电路补充完整__________。断开开关连接电路时，发现电流表的指针指在图丙所示位置，则小智接下来应进行的操作是__________；
（4）实验中，小智应该选择两个小灯泡规格是__________（选填“相同”或“不相同”）的；
（5）正确处理电流表且连接好电路后，闭合开关，发现小灯泡不发光，发光，电流表无示数，产生这种现象的原因可能是__________；
探究要素结论与解释
（6）小智进行了三次实验，实验数据如表所示，从数据可以分析出并联电路中的电流关系为：__________；
探究要素评估与交流
（7）小华同学想通过如图丁所示的电路来比较并联电路中和中的电流的大小关系，他的方案是：只闭合，测出中的电流；只闭合测出的电流，比较和的大小，请你评估：小华的方案__________选填（“可行”或“不可行”），理由是__________。
五、计算题
20．如图所示，当开关S闭合，A1表示数为0.3A，已知流过灯L1与L2的电流之比I1∶I2=1∶2，求：
（1）流过L1的电流？
（2）流过L2的电流？
（3）电流表A的示数为多少？
21．如图所示的电路中，开关闭合后电流表A1的示数为0.3A，电流表A2的示数为0.5A。求：
（1）根据实物图画出对应的电路图；
（2）通过灯泡L1的电流I1；
（3）通过灯泡L2的电流I2。
参考答案
1．【答案】B
【详解】A．陶瓷茶具的主要材料是陶瓷，陶瓷不容易导电，是绝缘体，A不符合题意；
B．不锈钢盆的主要材料是不锈钢，不锈钢是金属，容易导电，是导体，B符合题意；
C．塑料饭盒的主要材料是塑料，塑料不容易导电，是绝缘体，C不符合题意；
D．塑胶手套的主要材料是塑胶（通常指橡胶或塑料），不容易导电，是绝缘体，D不符合题意。
2．【答案】C
【详解】ABC．只有把房卡插入槽中，房间内的灯和插座才能有电，这说明房卡可以控制房间内的用电器，不插入插槽中，房间内用电器都不工作，所以房卡相当于接在干路上的开关，C正确，AB错误；
D．房间内电灯、电视等用电器之间工作时互不影响，所以它们之间是并联的，D错误。
3．【答案】A
【详解】A．开关闭合后，L1和L2并列连接，电流有两条路径，属于并联，A符合题意；
B．开关闭合后，L2被短路，只有L1工作，既不是串联也不是并联，B不符合题意；
C．开关闭合后，L1和L2依次连接，电流只有一条路径，属于串联，C不符合题意；
D．开关闭合后，L1和L2依次连接，电流只有一条路径，属于串联，D不符合题意。
4．【答案】A
【详解】A．塑料管“托”着“章鱼”飞起来根，说明塑料管和“章鱼”相互排斥，据摩擦起电的知识可知，“章鱼”、塑料管带的是同种电荷，A正确；
B．根据摩擦起电的知识可知，“章鱼”和丝绸带的是异种电荷，B错误；
C．根据摩擦起电的知识可知，“章鱼”的细丝带的是同种电荷，相互排斥张开，错误；
D．根据摩擦起电的实质可知，丝绸与塑料管摩擦的过程中，负电荷（电子）发生了转移，并不是创造了电荷，D错误。
5．【答案】B
【详解】数字解锁开关S1或图案解锁开关S2或指纹解锁开关S3均可以解锁，说明三个开关可以独立工作、互不影响即为并联，然后与灯泡、电源组成电路，B符合题意，A、C、D不符合题意。
6．【答案】C
【详解】A．自然界只存在两种电荷，正电荷和负电荷，故A错误；
B．摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；
C．丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸束缚电子的本领强得到电子，因有多余电子带负电，二者带的电荷种类不同，故C正确；
D．验电器是根据同种电荷相互排斥的原理制成的，验电器可以检验物体是否带电，但是不能检验物体带电的多少，故D错误。
7．【答案】D
【详解】如果两个灯是串联，一个开关可以控制两个灯；如果两个灯是并联，开关接在干路上，也可以同时控制两个灯，D符合题意，A、B、C不符合题意。
8．【答案】C
【详解】ABC．A带正电，B不带电，由异种电荷互相吸引可知，A中正电荷会吸引B中的负电荷（自由电子）,使自由电子从B到A定向移动，而固体中正电荷不能自由移动。AB正确，不符合题意，C错误，符合题意；
D．负电荷的定向移动方向与电流的方向相反，所以此时电流方向为从A到B。D正确，不符合题意。
9．【答案】C
【详解】闭合开关S后，两灯串联均发光，说明电路中有电流，若把导线接在小灯泡L2的两端使其短路，小灯泡L2熄灭但仍完好，电路中的电阻变小，电流表的示数变大，此时小灯泡L1仍发光且变亮。
10．【答案】正电荷；反
【详解】电流是由电荷的定向移动形成的，物理学中规定正电荷定向移动的方向为电流的方向。
金属导体中自由电子带负电，负电荷定向移动形成电流，电流的方向与负电荷定向移动的方向相反。
11．【答案】短路
【详解】解答：由于导线绝缘皮老化龟裂，通电时发生短路，电路中的电阻几乎为零，根据欧姆定律可知，家庭电路电压一定，电阻很小时，会造成电流过大．因此大部分电动自行车着火都是由于自身线路发生短路导致电流过大造成的．
12．【答案】电流表正负接线柱接反了；电流表选择的量程太大了
【详解】观察图1可知，电流表的指针反向偏转，造成电流表的指针反向偏转的原因可能是电流表的正负接线柱接反了。
观察图2可知，电流表选择0~3A量程，电流表的指针偏转角度太小，造成电流表指针偏转角度太小的原因可能是电流表选择的量程太大了。
13．【答案】0.2
【详解】彩灯串联，通过电源插头处电流为200mA＝0.2A，因为串联电路中电流处处相等，所以通过第10只彩灯的电流为0.2A。
14．【答案】a到b；正
【详解】用一个带负电的橡胶棒a去接触不带电的验电器的金属球b时，由于a有多余的电子，电子从a转移到b，球b也带上负电。
金属内发生转移的是带负电的电子，而电子定向移动的方向与电流方向相反，用带有手柄的金属棒把带电的验电器A和不带电的验电器B的金属球连接起来，若瞬时电流的方向由A到B，则说明电子由B转移到A上，由于验电器B不带电，说明验电器A缺少电子，则可得出验电器A带正电。
15．【答案】开关；并联
【详解】“无线反向充电”按键，可控制充电通断，相当于电路中的开关。
三个充电插头的手机充电线可以为三个手机同时充电，也可以为一个或两个手机充电，说明手机之间互不影响，是并联的。
16．【答案】S2；S1、S3
【详解】如图所示，要使灯L1、L2串联，应闭合开关S2，断开S1、S3，则电流从电源正极流出，依次流过每个灯泡，所以它们是串联的。
要使灯L1、L2并联，应闭合开关S1、S3，断开S2，则电流分两条支路流过每个灯泡，最后又汇合到一起，所以它们是并联的。
17．【答案】
【详解】据图可知，电流从电源的正极流出分线，一条支路上灯泡L2、开关S2，另一条支路上有开关S1和灯泡L1，两条支路汇合后，经过开关S回到电源的负极，电路图如下图所示：
18．【答案】
【详解】开关闭合后，电流由电源正极出发，经过干路，支路的两只灯泡，回到电源负极，电流方向如图：
如图电路，两灯并联，S1位于干路，S2与L2串联，控制L2的通断，据此连接实物图；
19．【答案】并联；；对电流表调零；不相同；灯泡L1断路；；不可行；见解析
【详解】（1）由并联电路中电流规律可知，干路电流等于各支路电流之和，因此根据“学校总开关的电流一般都比教室灯管的电流大”，猜想学校电路是并联的。
（3）根据甲图可知，电路是并联的，开关在干路上，电流表与灯泡L1在同一条支路上，连接实物图如下图所示：
断开开关连接电路时，电流表的指针指在图丙所示位置，未指在零刻线，说明电流表未调零，因此接下来应该将电流表调零。
（4）实验中为了得到普遍规律应选用规格不同的灯泡进行多次实验。
（5）实验电路是并联的，两灯泡相互独立，小灯泡不发光，发光，且电流表无示数，则灯泡所在支路断路，原因可能是灯泡L1发生断路，也可能电流表发生断路。
（6）分析表格数据，每组实验数据均满足：两条支路电流之和与干路电流相等，因此可得结论为：并联电路中干路电流等于各支路电流之和，即。
（7）按照图丁所示的电路图，只闭合S2测出L1中的电流I1，则电流表下边的接线柱为正接线柱，上边为负接线柱；但当只闭合S1测量L2的电流时，电流从负接线柱流入了，即电流表的正负接线柱相反了，小华的方案不可行。
20．【答案】（1）0.3A
（2）0.6A
（3）0.9A
【详解】（1）如图，两灯泡两端分别连接，构成并联电路；电流表A1与L1串联，测量L1的电流；电流表A串联在干路，测量干路电流。A1表示数为0.3A，所以流过L1的电流为0.3A。
（2）流过灯L1与L2的电流之比I1∶I2=1∶2，所以流过L2的电流为
（3）由并联电路中电流的规律知，电流表A的示数为I＝I1＋I2＝0.3A＋0.6A＝0.9A
21．【答案】（1）
（2）0.2A
（3）0.3A
【详解】（1）根据实物图可知，电流从电源正极流出经过开关、电流表A2，再分成两条支路；其中一条支路依次串联灯泡L2和电流表A1，另一条支路只有灯泡L1，最后两支路汇合回到电源负极，电路图如下图所示：
（2）根据上述电路图可知，电路是并联的，电流表A2测干路电流，电流表A2的示数为0.5A，即干路电流I=0.5A；电流表A1测灯泡L2支路电流，电流表A1的示数为0.3A，即灯泡L2支路电流I2＝0.3A，由并联电流规律可得，灯泡L1的电流为。
（3）由于电流表A1测灯泡L2支路的电流，电流表A1的示数为0.3A，则通过灯泡L2的电流。实验次数
支路电流IA/A
支路电流IB/A
支路电流IC/A
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.16
0.18
0.34
