初中物理人教版（2024）九年级全册（2024）第十七章 欧姆定律第2节 欧姆定律课时练习

这是一份初中物理人教版（2024）九年级全册（2024）第十七章 欧姆定律第2节 欧姆定律课时练习，共6页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

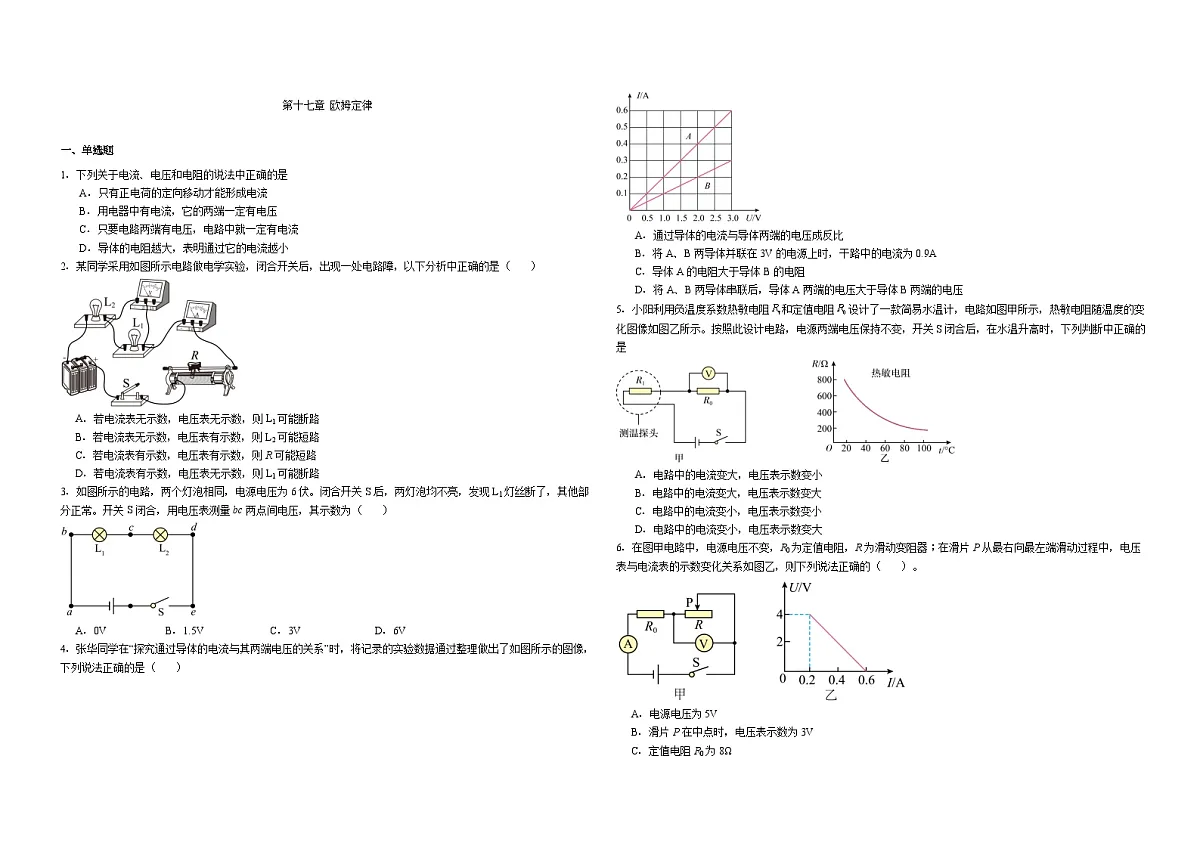

一、单选题
1．下列关于电流、电压和电阻的说法中正确的是
A．只有正电荷的定向移动才能形成电流
B．用电器中有电流，它的两端一定有电压
C．只要电路两端有电压，电路中就一定有电流
D．导体的电阻越大，表明通过它的电流越小
2．某同学采用如图所示电路做电学实验，闭合开关后，出现一处电路障，以下分析中正确的是（ ）
A．若电流表无示数，电压表无示数，则L1可能断路
B．若电流表无示数，电压表有示数，则L2可能短路
C．若电流表有示数，电压表有示数，则R可能短路
D．若电流表有示数，电压表无示数，则L1可能断路
3．如图所示的电路，两个灯泡相同，电源电压为6伏。闭合开关S后，两灯泡均不亮，发现L1灯丝断了，其他部分正常。开关S闭合，用电压表测量bc两点间电压，其示数为（ ）
A．0VB．1.5VC．3VD．6V
4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理做出了如图所示的图像，下列说法正确的是（ ）
A．通过导体的电流与导体两端的电压成反比
B．将A、B两导体并联在3V的电源上时，干路中的电流为0.9A
C．导体A的电阻大于导体B的电阻
D．将A、B两导体串联后，导体A两端的电压大于导体B两端的电压
5．小阳利用负温度系数热敏电阻和定值电阻设计了一款简易水温计，电路如图甲所示，热敏电阻随温度的变化图像如图乙所示。按照此设计电路，电源两端电压保持不变，开关S闭合后，在水温升高时，下列判断中正确的是
A．电路中的电流变大，电压表示数变小
B．电路中的电流变大，电压表示数变大
C．电路中的电流变小，电压表示数变小
D．电路中的电流变小，电压表示数变大
6．在图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器；在滑片P从最右向最左端滑动过程中，电压表与电流表的示数变化关系如图乙，则下列说法正确的（ ）。
A．电源电压为5V
B．滑片P在中点时，电压表示数为3V
C．定值电阻R0为8Ω
D．滑片P在中点时，电流为0.4A

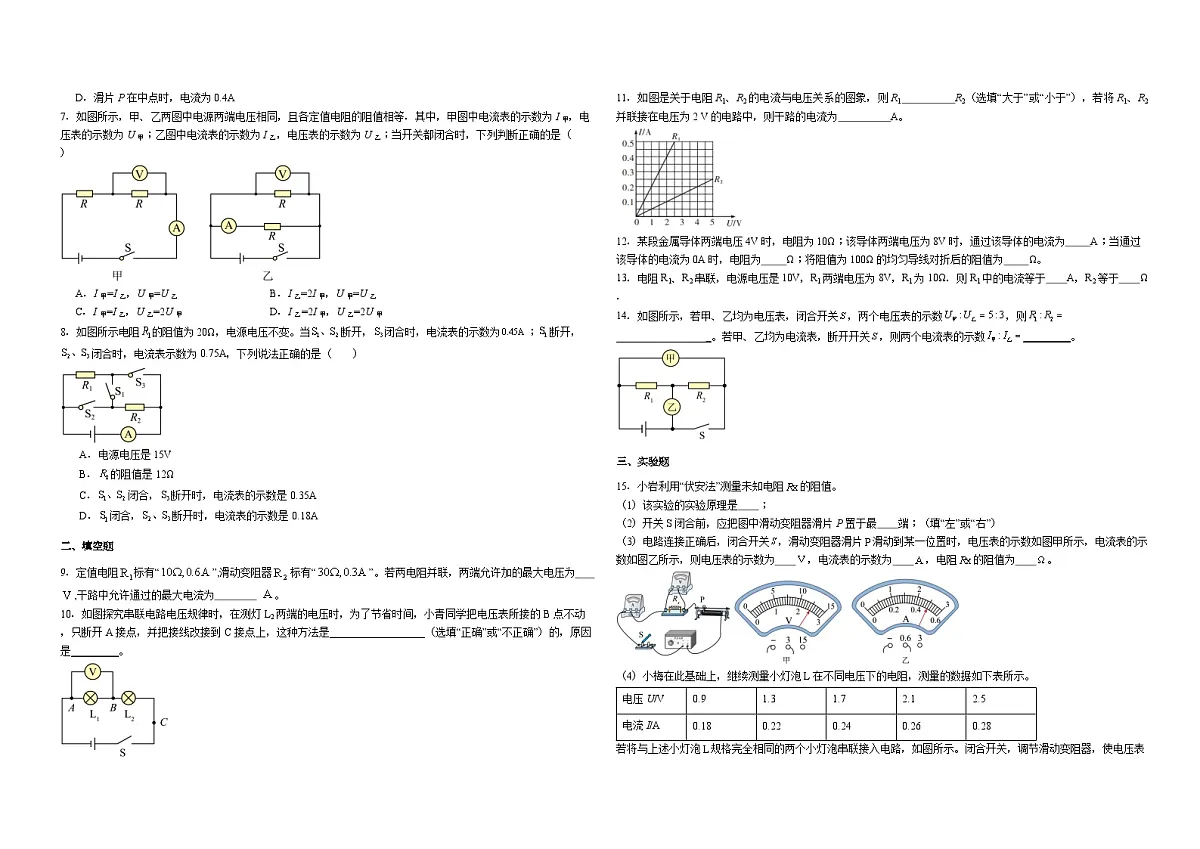

7．如图所示，甲、乙两图中电源两端电压相同，且各定值电阻的阻值相等．其中，甲图中电流表的示数为I甲，电压表的示数为U甲；乙图中电流表的示数为I乙，电压表的示数为U乙；当开关都闭合时，下列判断正确的是（ ）
A．I甲=I乙，U甲=U乙B．I乙=2I甲，U甲=U乙
C．I甲=I乙，U乙=2U甲D．I乙=2I甲，U乙=2U甲
8．如图所示电阻的阻值为20Ω，电源电压不变。当断开，闭合时，电流表的示数为；断开，闭合时，电流表示数为0.75A，下列说法正确的是（ ）
A．电源电压是15V
B．的阻值是12Ω
C．闭合，断开时，电流表的示数是0.35A
D．闭合，断开时，电流表的示数是0.18A
二、填空题
9．定值电阻标有“”,滑动变阻器标有“”。若两电阻并联，两端允许加的最大电压为 ,干路中允许通过的最大电流为 。
10．如图探究串联电路电压规律时，在测灯L2两端的电压时，为了节省时间，小青同学把电压表所接的B点不动，只断开A接点，并把接线改接到C接点上，这种方法是__________________（选填“正确”或“不正确”）的，原因是_________。
11．如图是关于电阻R1、R2的电流与电压关系的图象，则R1 R2（选填“大于”或“小于”），若将R1、R2并联接在电压为2 V的电路中，则干路的电流为 A。
12．某段金属导体两端电压4V时，电阻为10Ω；该导体两端电压为8V时，通过该导体的电流为 A；当通过该导体的电流为0A时，电阻为 Ω；将阻值为100Ω的均匀导线对折后的阻值为 Ω。
13．电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω．则R1中的电流等于 A，R2等于 Ω．
14．如图所示，若甲、乙均为电压表，闭合开关，两个电压表的示数，则__________________。若甲、乙均为电流表，断开开关，则两个电流表的示数_________。
三、实验题
15．小岩利用“伏安法”测量未知电阻的阻值。
（1）该实验的实验原理是 ；
（2）开关S闭合前，应把图中滑动变阻器滑片P置于最 端；（填“左”或“右”）
（3）电路连接正确后，闭合开关，滑动变阻器滑片滑动到某一位置时，电压表的示数如图甲所示，电流表的示数如图乙所示，则电压表的示数为 ，电流表的示数为 ，电阻的阻值为 。
（4）小梅在此基础上，继续测量小灯泡L在不同电压下的电阻，测量的数据如下表所示。

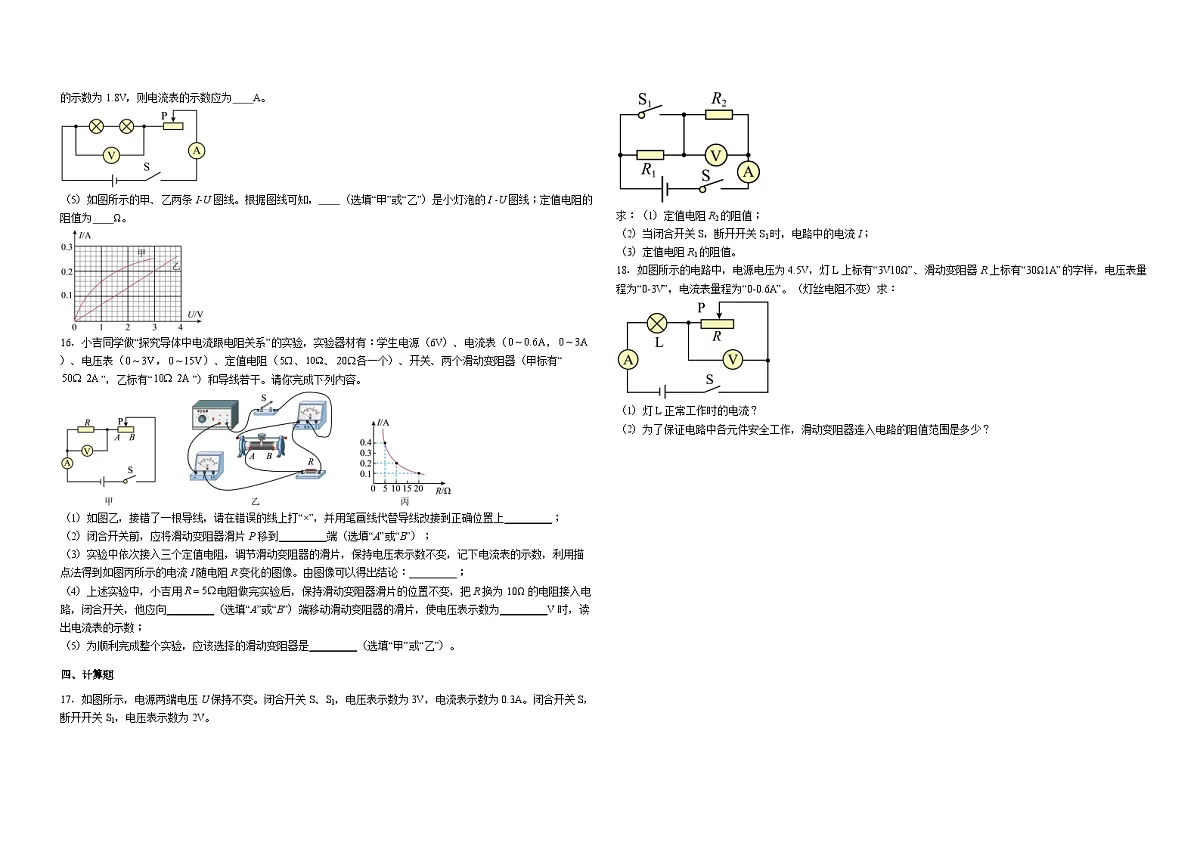

若将与上述小灯泡规格完全相同的两个小灯泡串联接入电路，如图所示。闭合开关，调节滑动变阻器，使电压表的示数为1.8V，则电流表的示数应为 A。
（5）如图所示的甲、乙两条I-U图线。根据图线可知， （选填“甲”或“乙”）是小灯泡的-U图线；定值电阻的阻值为 Ω。
16．小吉同学做“探究导体中电流跟电阻关系”的实验，实验器材有：学生电源（6V）、电流表（，）、电压表（，）、定值电阻（、、各一个）、开关、两个滑动变阻器（甲标有“”，乙标有“”）和导线若干。请你完成下列内容。
（1）如图乙，接错了一根导线，请在错误的线上打“×”，并用笔画线代替导线改接到正确位置上_________；
（2）闭合开关前，应将滑动变阻器滑片P移到_________端（选填“A”或“B”）；
（3）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：_________；
（4）上述实验中，小吉用电阻做完实验后，保持滑动变阻器滑片的位置不变，把R换为10Ω的电阻接入电路，闭合开关，他应向_________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为_________V时，读出电流表的示数；
（5）为顺利完成整个实验，应该选择的滑动变阻器是_________（选填“甲”或“乙”）。
四、计算题
17．如图所示，电源两端电压U保持不变。闭合开关S、S1，电压表示数为3V，电流表示数为0.3A。闭合开关S，断开开关S1，电压表示数为2V。
求：（1）定值电阻R2的阻值；
（2）当闭合开关S，断开开关S1时，电路中的电流I；
（3）定值电阻R1的阻值。
18．如图所示的电路中，电源电压为4.5V，灯L上标有“3V10Ω”、滑动变阻器R上标有“30Ω1A”的字样，电压表量程为“0-3V”，电流表量程为“0-0.6A”。（灯丝电阻不变）求：
（1）灯L正常工作时的电流？
（2）为了保证电路中各元件安全工作，滑动变阻器连入电路的阻值范围是多少？
参考答案
1．【答案】B
【详解】A．电荷的定向移动形成电流，并不只正电荷的定向移动才能形成电流，A错误；
B．电压是推动电荷定向移动形成电流的原因，所以用电器中有电流，它的两端一定有电压，B正确；
C．只有闭合回路才有电流，若电路两端有电压，但断路电路中是没有电流的，C错误；
D．导体的电阻越大，表明它对电流的阻碍作用越大，但并不表明通过它的电流越小，D错误。
2．【答案】C
【详解】A．如图，两个电阻串联，电压表测L1两端的电压，若L1断路，电流表无示数，电压表有示数，A错误；
B．若电流表无示数，说明电路短路，电压表有示数，说明电压表与电源接通，障可能是L1断路，B错误；
C．若R短路，电流表有示数，电压表有示数，移动滑动变阻器的滑片，电流表、电压表的示数不变，C正确；
D．若电流表有示数，说明电路为通路，电压表无示数，可能是电压表断路或短路，也可能是L1短路，D错误。
3．【答案】D
【详解】L1灯丝断了，用电压表接在b、c两点间，电压表的两接线柱通过L2的灯丝、导线接在了电源的两极上，所以电压表的示数为电源电压6V，D正确，ABC错误。
4．【答案】B
【详解】A．由图可知，电流与电压图像是过原点的倾斜直线，说明通过导体的电流与导体两端的电压成正比，故A错误；
B．并联电路中电压是相等的，据图可知当电压为3V使，A导体的电流是0.6A，B导体的电流是0.3A，则干路电流为，故B正确；
C．由图可知，当电流一定时，B导体的电压大于A导体的电压，由可知，导体A的电阻小于导体B的电阻，故C错误；
D．将A、B两导体串联后，电流的大小相等，导体A的电阻小于导体B的电阻，根据可知，导体A的电压小于导体B的电压，故D错误。
5．【答案】B
【详解】根据题意知在温度升高时，热敏电阻的阻值变小，电路的总电阻变小，电流变大，电压表的示数变大。
6．【答案】B
【详解】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
AC．当滑片位于最左端时，电路电流最大，根据图乙可知，由欧姆定律可得，电源电压为①，当滑片位于最右端时，电路电流最小，电压表示数最大，根据图乙可知，，串联电路总电压等于各部分电压之和，根据欧姆定律可得，电源电压为②，联立①②可得，，AC错误；
BD．由欧姆定律可得，滑动变阻器的最大阻值，滑片P在中点时，滑动变阻器连入电路的电阻为，则电路中的电流为，由欧姆定律可得，电压表示数为，B正确，D错误。
7．【答案】D
【详解】AC．甲电路中，两电阻串联，电流关系为，乙电路中电流为，经整理可知，AC错误；
BD．甲电路中，电压表的示数为，乙电路图中，电压表的示数为电源电压，，B错误；D正确。
8．【答案】D
【详解】A．当S1、S2断开，S3闭合时，电路为R1的简单电路，电流表测通过R1的电流，由可得，电源电压为U=I1R1=0.45A×20Ω=9V，故A错误；
B．当S1断开，S2、S3闭合时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以此时通过R1的电流仍为0.45A不变，因并联电路中干路电流等于各支路电流之和，所以通过电阻R2的电流为I2=I-I1=0.75A-0.45A=0.3A，因并联电路中各支路两端的电压相等，所以电阻R2的阻值为，故B错误；
C．当S1、S2闭合，S3断开时，电路为R2的简单电路，电流表测通过R2的电流，则电流表的示数，故C错误；
D．当S2、S3断开，S1闭合时，两电阻串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以电路中电流表的示数为，故D正确。
9．【答案】6；0.9
10．【答案】不正确；电压表的正负接线柱接反了
【详解】原本测两端电压时，电压表的正接线柱接A，负接线柱接B。当把A接点改接到C接点上，B点不动时，此时电压表的正负接线柱接反了（电流会从负接线柱流入，正接线柱流出），这不符合电压表的正确使用规则。
11．【答案】小于 0.5
12．【答案】0.8；10；25
【详解】导体的电阻是一种属性，不会随着电压、电流的变化而变化，所以，某段金属导体两端电压4V时，电阻为10Ω，当通过该导体的电流为0A时，电阻为10Ω；该导体两端电压为8V时，电阻为10Ω，通过该导体的电流为，因为在导体的材料和温度一定时,导体电阻的大小与导体的长度成正比，与导体的横截面积成反比，所以，将阻值为100Ω的均匀导线对折后的阻值。
13．【答案】0.8；2.5
【分析】（1）已知R1两端的电压和电阻．根据欧姆定律即可求出R1中的电流；
（2）由串联电路的特点和欧姆定律求R2两端的电压和电阻．
【详解】（1）通过R1的电流：
（2）由于串联电路的总电压等于各电阻两端的电压之和，则：；由于串联电路的电流处处相等，则；根据欧姆定律可得：
故答案为0.8；2.5．
14．【答案】；
【详解】甲、乙均为电压表时，闭合开关S，R1与R2串联，甲电压表测电源两端的电压，乙电压表测R2两端的电压，因串联电路两端电压等于各用电器两端电压之和，所以R1、R2两端的电压之比为，因串联电路处处电流相等，所以由可得，R1、R2的阻值之比为；
甲、乙均为电流表时，断开开关S，R1与R2并联，电流表乙测干路电流，电流表甲测R2支路的电流，因并联电路中各支路两端的电压相等，所以，此时R1、R2两端的电压之比U1′：U2′=1：1，通过R1、R2的电流之比为，因并联电路中干路电流等于各支路电流之和，所以两电流表的示数之比为。
15．【答案】（1）
（2）左
（3）2.5；0.5；5
（4）0.18
（5）甲；15
【详解】（1）伏安法测电阻，是利用电压表和电流表分别测量导体两端电压和通过导体的电流，然后利用欧姆定律的变形公式求出电阻，即该实验的实验原理是。
（2）连接完电路后，闭合开关前，需将滑动变阻器的滑片移到阻值最大处，应把图中滑动变阻器滑片P置于最左端。
（3）如图甲，电压表选择的是0~3V量程，对应的分度值为0.1V，此时的示数为2.5V；如图乙，电流表选择的是0~0.6A量程，对应的分度值为0.02A，此时的电流为0.5A；根据公式可得，待测电阻阻值为
（4）若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.8V，因两灯的规格相同，则每个灯的电压为0.9V，由表中数据可知，电流表的示数为0.18A。
（5）乙图像是一条过原点的直线，说明电阻电流与电压成正比，即电阻是定值，所以乙图像是定值电阻的I-U图线，甲图像是一条曲线，小灯泡的电阻随着温度的升高而变大，甲是小灯泡的I-U图线.
任取直线上一点的坐标，如（3V，0.2A）可求得定值电阻的阻值为
16．【答案】；B；导体两端电压一定时，通过导体的电流与导体的电阻成反比；B；2；甲
【详解】（1）由图乙可知，电压表应与定值电阻并联，电流表和滑动变阻器应与其串联，所以接错的导线是定值电阻右端与电流表的连线，只需要将定值电阻右端接在电压表的负接线柱上即可，如图所示：
（2）为保护电路，闭合开关前，滑动变阻器需要将最大阻值接入电路，由图可知，滑片应滑至B端。
（3）由图丙可知，电流与电阻的乘积固定不变，这是一个反比例图像，所以可得出结论：导体两端电压一定时，通过导体的电流与导体的电阻成反比。
（4）由图丙可知，当电阻为5Ω时，电流为0.4A，根据可算出电压为2V，同理，当电阻为10Ω时，电流为0.2A，电压仍为2V，说明本实验控制定值电阻两端电压为2V不变；将定值电阻由5Ω换成10Ω，总电阻变大，总电压不变，所以电流变小，滑动变阻器电阻不变，根据，滑动变阻器两端电压变小，总电压不变，由串联电压规律可知，电阻两端电压变大，电压表示数变大；要使电压表示数仍为2V，需要将电压表示数变小，定值电阻阻值不变，根据，需要将电路中电流变小，滑动变阻器接入电阻变大，由图甲可知，滑片需要向B端移动，直至电压表示数为2V为止。
（5）当定值电阻的阻值为20Ω时，电源电压不变，则电路中的电流，滑动变阻器需要接入的电阻，而题中给的乙滑动变阻器的最大阻值只有10Ω，甲滑动变阻器的最大阻值为50Ω，所以为了顺利完成实验，需要选择甲滑动变阻器。
17．【答案】（1）10Ω（2）0.2A（3）5Ω
【详解】（1）闭合开关S、S1时，R1被短路，电路为R2的简单电路，电压表测电源电压为3V，则R2电阻为：
（2）当闭合开关S，断开开关S1时，电路为R1与R2串联电路，电压表测R2两端电压，则电路电流为：
（3）由（2）得当闭合开关S，断开开关S1时，电路中的电流为0.2A，则电路总电阻为：
则R1电阻为：R1=R总-R2=15Ω-10Ω=5Ω
答：（1）定值电阻R2的阻值为10Ω；
（2）当闭合开关S，断开开关S1时，电路中的电流为0.2A；
（3）定值电阻R1的阻值为5Ω.
18．【答案】（1）
0.3A
（2）
5Ω~20Ω
【详解】（1）由题可知，灯L上标有“3V10Ω”，根据欧姆定律可得灯L正常工作时的电流为
（2）为了保证电路安全，电路中的电流不能超过各元件允许的最大电流。灯L的额定电流为0.3A；电流表的量程为0~0.6A；滑动变阻器允许通过的最大电流为1A。因此，电路中的最大电流。此时，滑动变阻器接入电路的电阻最小；根据欧姆定律可得电路总电阻
根据串联电路电阻特点可得滑动变阻器的最小阻值
当滑动变阻器接入电路的电阻最大时，电路中的电流最小。此时应考虑电压表的量程为0~3V，即滑动变阻器两端的电压最大为。根据串联电路分压特点，此时灯L两端的电压为
此时电路中的最小电流
此时滑动变阻器接入电路的最大电阻为
滑动变阻器R上标有“30Ω”，因为，所以滑动变阻器允许接入的最大阻值为20Ω。综上所述，滑动变阻器连入电路的阻值范围是5Ω~20Ω。
电压U/V
0.9
1.3
1.7
2.1
2.5
电流I/A
0.18
0.22
0.24
0.26
0.28
