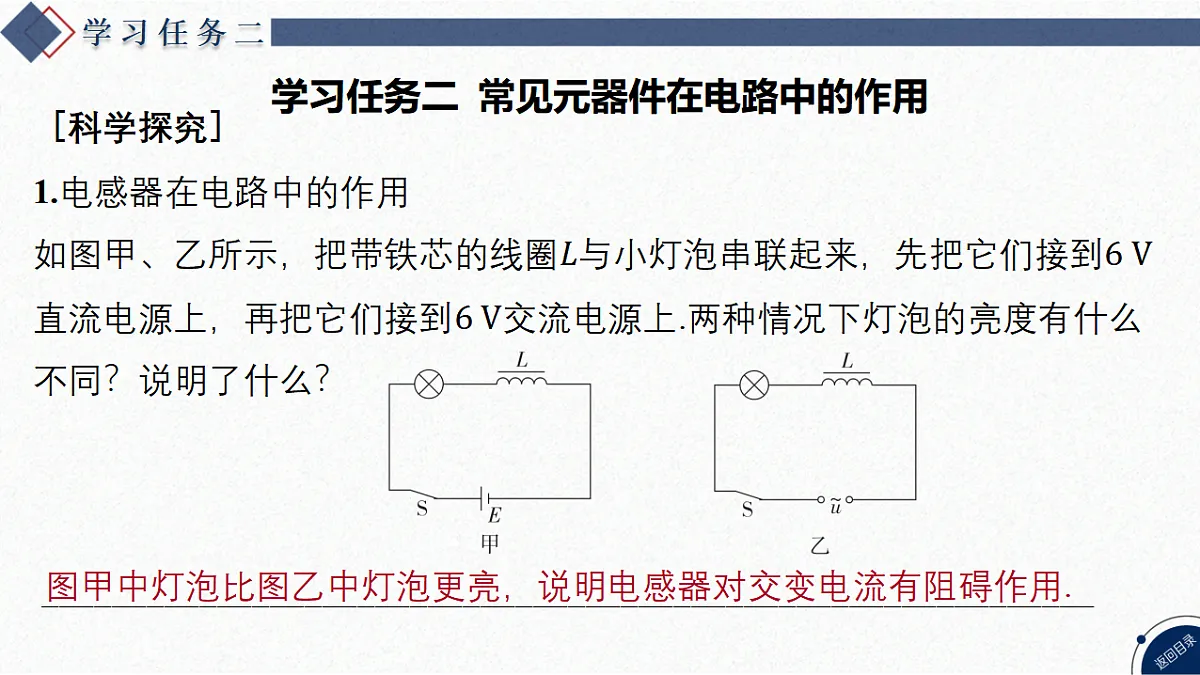

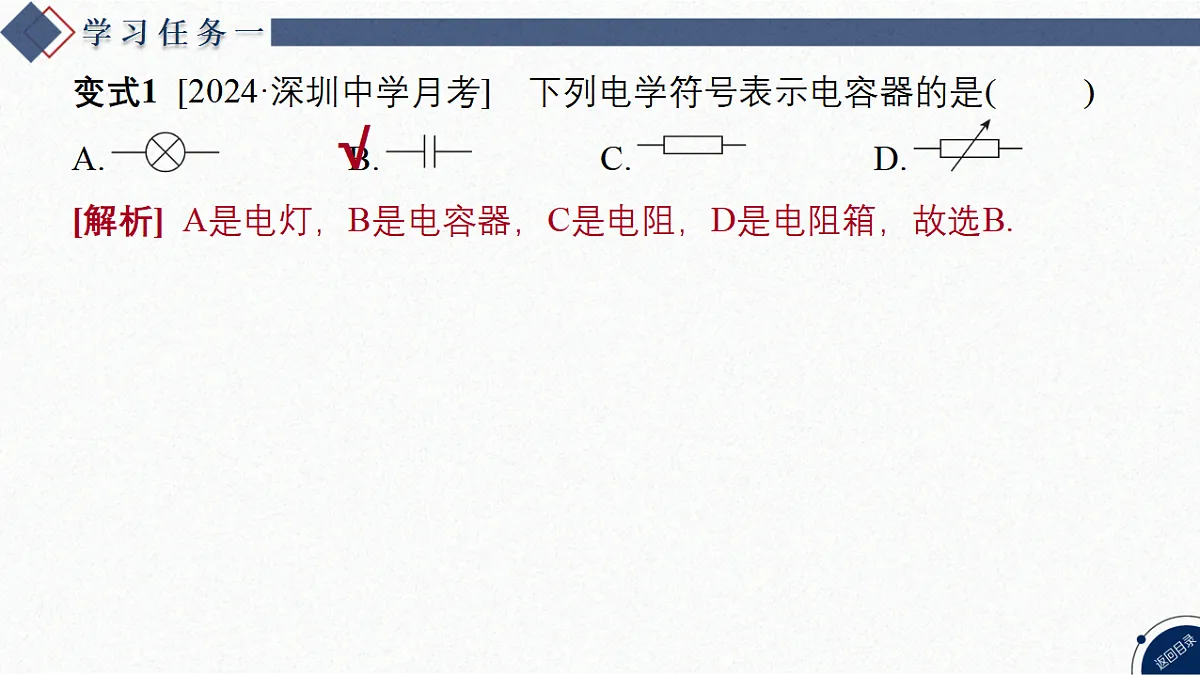

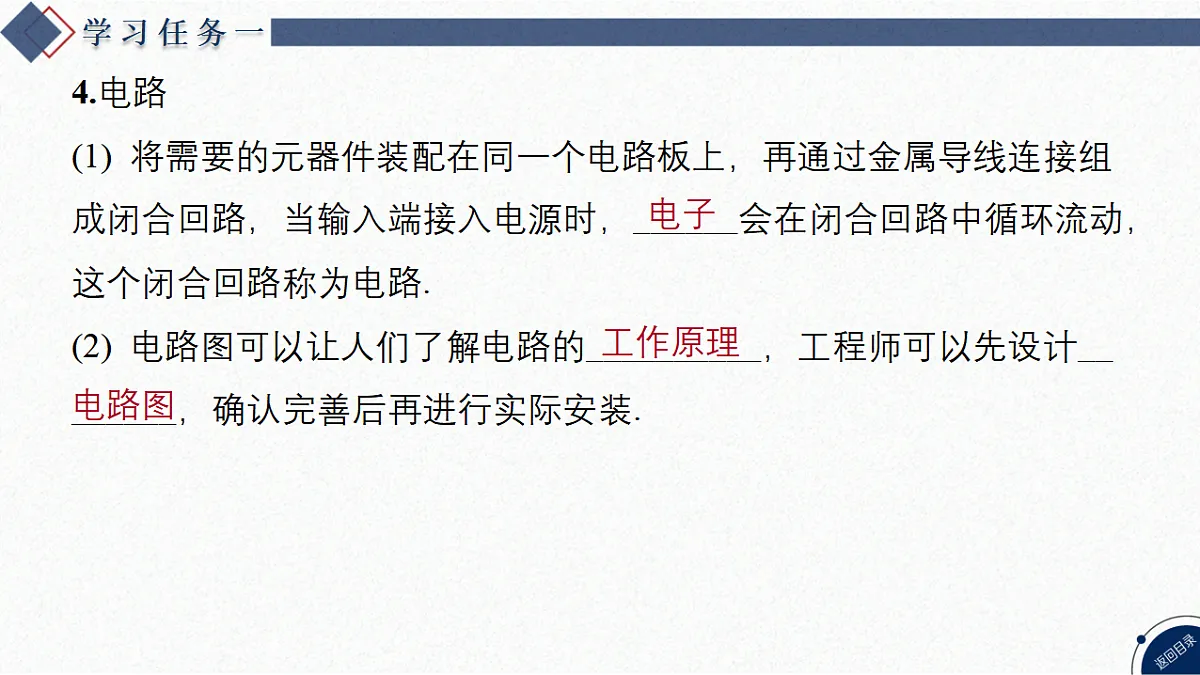

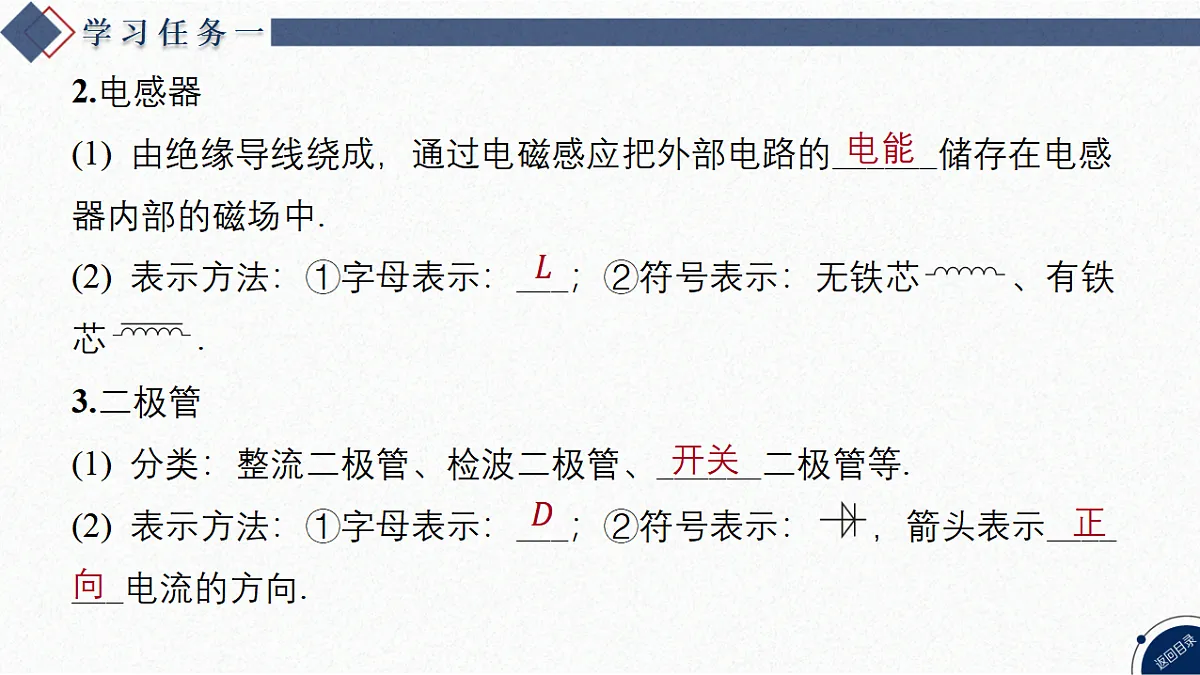

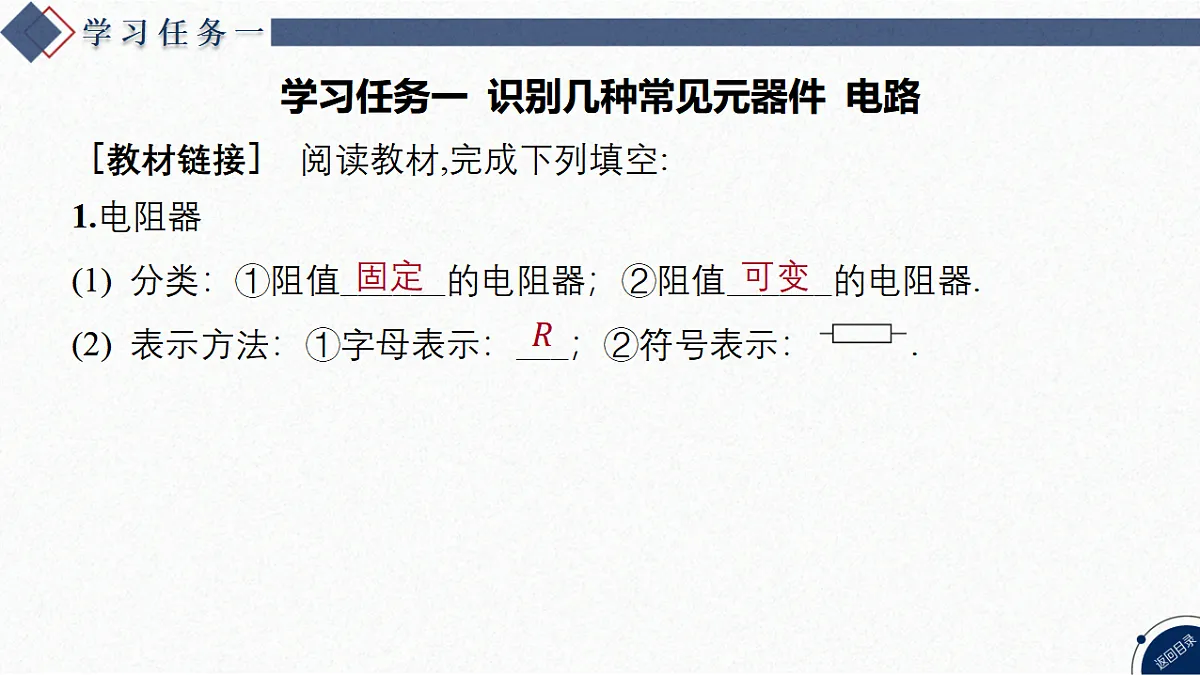

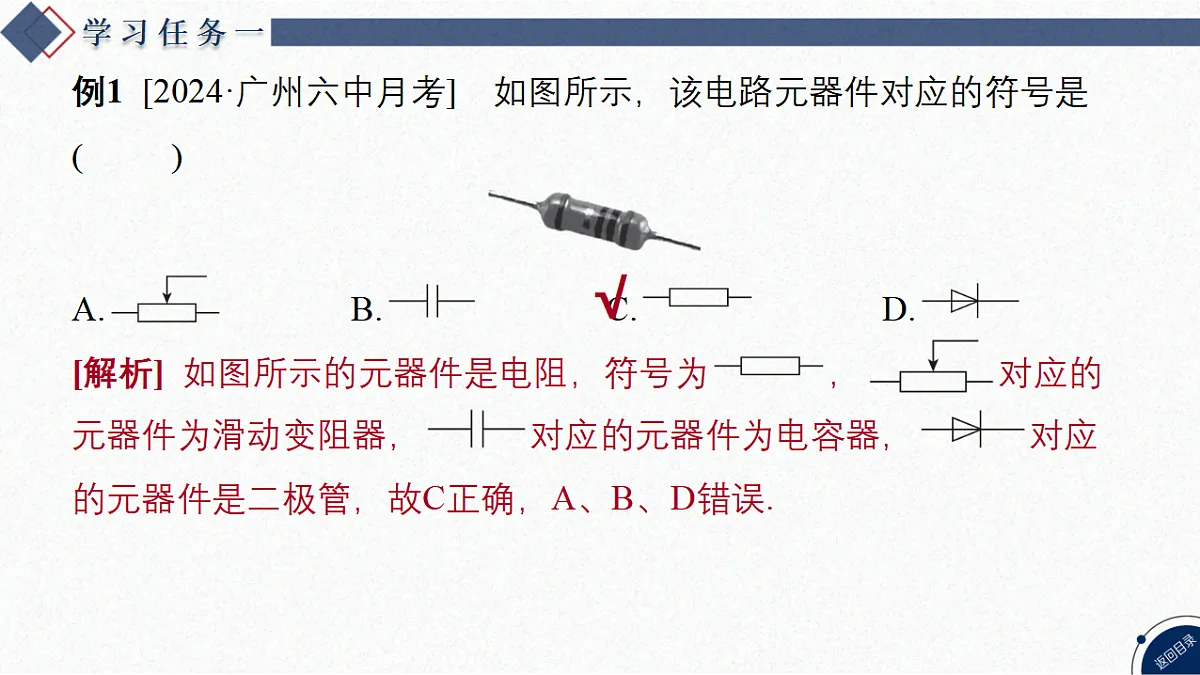

第一节 常见的电路元器件学习任务一 识别几种常见元器件 电路学习任务二 常见元器件在电路中的作用备用习题随堂巩固学习任务一 识别几种常见元器件 电路［教材链接］ 阅读教材,完成下列填空:1.电阻器(1) 分类：①阻值______的电阻器；②阻值______的电阻器.(2) 表示方法：①字母表示：___；②符号表示：&1& .固定可变 2.电感器(1) 由绝缘导线绕成，通过电磁感应把外部电路的______储存在电感器内部的磁场中.(2) 表示方法：①字母表示：___；②符号表示：无铁芯&2& 、有铁芯&3& .电能 3.二极管(1) 分类：整流二极管、检波二极管、______二极管等.(2) 表示方法：①字母表示：___；②符号表示：&4& ，箭头表示_______电流的方向.开关  正向4.电路(1) 将需要的元器件装配在同一个电路板上，再通过金属导线连接组成闭合回路，当输入端接入电源时，______会在闭合回路中循环流动，这个闭合回路称为电路.电子(2) 电路图可以让人们了解电路的__________，工程师可以先设计________，确认完善后再进行实际安装.工作原理电路图例1 [2024·广州六中月考] 如图所示，该电路元器件对应的符号是( ) A.&5& B.&6& C.&7& D.&8& [解析] 如图所示的元器件是电阻，符号为&9& ，&10& 对应的元器件为滑动变阻器，&11& 对应的元器件为电容器，&12& 对应的元器件是二极管，故C正确，A、B、D错误.√变式1 [2024·深圳中学月考] 下列电学符号表示电容器的是( ) A.&13& B.&14& C.&15& D.&16& [解析] A是电灯，B是电容器，C是电阻，D是电阻箱，故选B.√____________________________________________________________学习任务二 常见元器件在电路中的作用［科学探究］ 图甲中灯泡比图乙中灯泡更亮，说明电感器对交变电流有阻碍作用.2.电容器在电路中的作用如图甲、乙所示，把灯泡和电容器串联起来，先把它们接到直流电源上，再把它们接到交流电源上.(1) 观察甲、乙中灯泡的发光情况，并分析原因.________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ 题图甲中的灯泡不亮，题图乙中的灯泡亮，题图甲中的电源是直流电源，电容器在电路中相当于断路，电路中没有电流，灯泡不亮.题图乙中的电源是交流电源，把交流电源接到电容器两个极板上后，电容器交替进行充电和放电，电路中就有了电流，好像是交流“通过”了电容器，灯泡就亮了，但实际上自由电荷并没有通过电容器两极板间的绝缘介质.(2) 若把图乙中的电容器去掉，变成图丙所示电路，会发生什么现象？说明了什么？________________________________________________________灯泡变得比乙中亮，说明电容器对交变电流有一定的阻碍作用.［教材链接］ 阅读教材,完成下列填空:1.电阻器的作用电阻器在电路中的主要作用是调节电路中的电流和电压.2.电感器的作用电感器通过电磁感应能把外部电路的电能储存在电感器内部的线圈中.电感器具有“通______阻______”的作用,即电感线圈对交流有限流作用.直流交流3.电容器的作用(1)由于电容器在充放电的过程中能够进行______能与其他能的转化,因此可作为______元器件.(2)通交流:当电容器两端接交流电源时,由于电容器反复的充电和放电，电路中有充电电流和放电电流,好像电流“通过了”电容器.隔直流:电容器由两金属电极和绝缘介质构成,电荷不能通过绝缘介质，因此对电流有阻碍作用,直流电不能通过电容器.电场储能4.二极管的作用二极管具有__________、__________的特性,可作为逻辑电路的_____，或对高频交流电路进行滤波整流等.单向导电反向阻断开关例2 [2024·吉林白城期中] 以下关于电阻、电感器、电容器对电流作用的说法正确的是( ) A.电阻对直流电和交流电都无阻碍作用B.电感器对交流电有阻碍作用C.电容器对直流电没有阻碍作用D.电容器两极板间呈断路，因此串联着电容器的电路不能通过交变电流√[解析] 电阻对直流和交流都有阻碍作用，A错误；电感线圈会阻碍电流的变化，所以电感器对交流电有阻碍作用，B正确；电容器相当于直流中的断路，所以电容器对直流电有阻碍作用，C错误；交流电周期性变化，导致电容器周期性充放电，回路中有电流，所以串联着电容器的电路能通过交变电流，D错误.   √ 例3 [2024·湛江一中月考] 二极管的特点及其电阻测量:晶体二极管是由半导体材料制成的，它有两个极，一个叫____极，一个叫____极，它的符号如图甲所示.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时，它的电阻很____，电路导通，如图乙所示;当给二极管加反向电压时，它的电阻很____，电路截止，如图丙所示.正负小大[解析] 二极管的特点及其电阻测量:晶体二极管是由半导体材料制成的，它有两个极，一个叫正极，一个叫负极；如图甲所示.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示.1.(多选)如图所示电路中,若直流电源和交流电源输出电压相等,S为双刀双掷开关,下面叙述正确的是(　　)A.当S掷向a、b时灯较亮,掷向c、d时灯较暗B.当S掷向a、b时灯较暗,掷向c、d时灯较亮C.S掷向c、d,电源电压不变,而使频率变大时,灯变暗D.S掷向c、d,电源电压不变,而使频率减小时,灯变暗[解析] 线圈对交流电有阻碍作用,当掷向c、d时灯较暗,且交流电频率越大,阻碍作用越大,故A、C正确.√√2.(多选)如图所示,白炽灯和电容器串联后接在交流电源的两端,当交流电源的频率增加时(　　)A.电流表示数增大B.电压表示数增大C.灯泡变暗D.灯泡变亮[解析] 由交流电源的频率增加可知,电容器对交变电流的阻碍作用变小,电流增大,电流表示数增大,灯泡两端电压增大,电压表示数变小,灯泡因功率增大而变亮,故选A、D.√√3.(多选)由电源、开关、电阻、灯泡和二极管组成了如图所示的四个电路,闭合开关后,小灯泡能发光的电路是(　　)ABCD[解析] 对于A、B两种电路,小灯泡能发光,对于C电路,二极管处于正向导通状态,有电流通过小灯泡,小灯泡发光;但D电路中二极管处于反向截止状态,无电流通过小灯泡,小灯泡不发光,故选A、B、C. √√√4.如图所示,D是一只二极管,AB是平行板电容器,在电容器两极板间有一带电微粒P处于静止状态,当两极板A和B间的距离增大一些的瞬间(两极板仍平行),带电微粒P的运动情况是(　C　)A.向下运动B.向上运动C.仍静止不动D.不能确定√  A.电源B.电阻器C.电容器D.电动机 √2.(常见元器件对电流的作用)[2024·广州期中] 关于电阻、电感器、电容器对电流作用的说法正确的是( ) A.电阻对直流电和交流电的阻碍作用相同B.电感器对直流电和交流电均有阻碍作用C.电容器两极板间是绝缘的，故电容支路上没有电流通过D.交变电流的频率增加时，电阻、电感器、电容器的变化情况相同√[解析] 电阻的阻值对直流电和交流电的阻碍作用相同，故A正确；电感器对直流电没有阻碍作用，对交流电有阻碍作用，故B错误；由于电容器不断地充、放电，电路中存在充电电流和放电电流，故C错误；电阻的阻值与交流电的频率无关，感抗随交流电频率的增大而增大，容抗随交流电频率的增大而减小，故D错误.  √√
