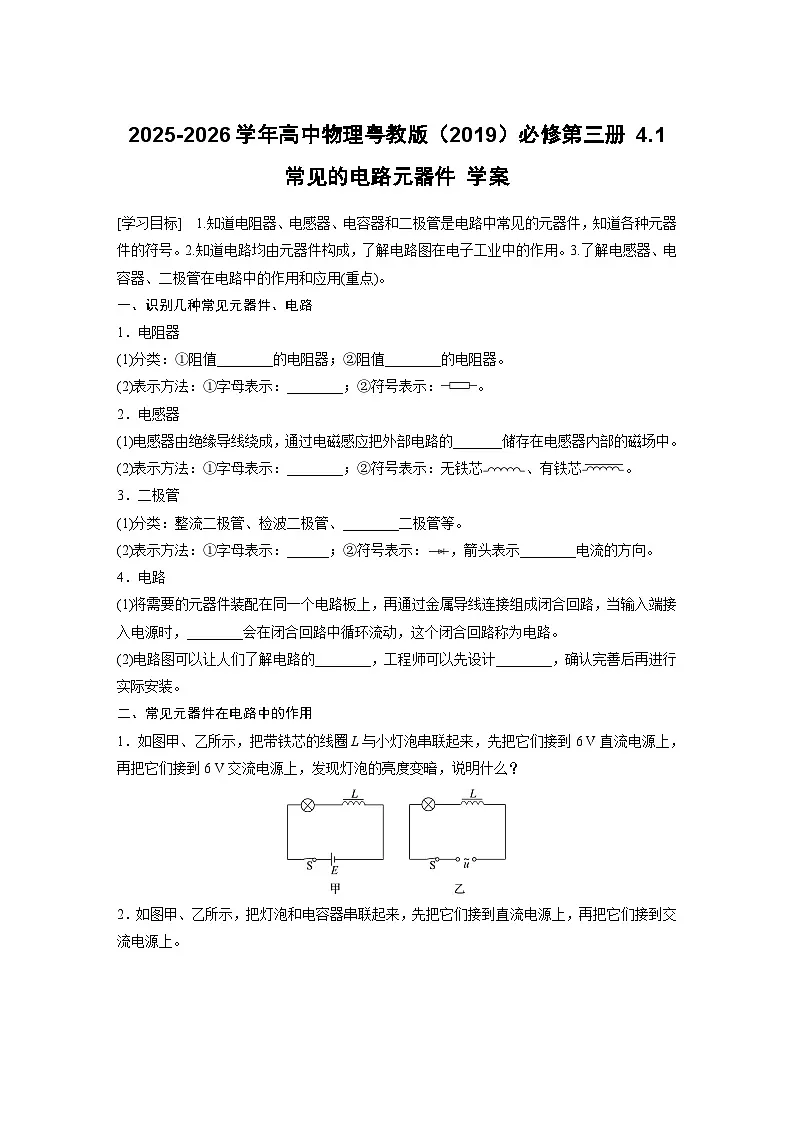

物理必修 第三册常见的电路元器件导学案及答案

这是一份物理必修 第三册常见的电路元器件导学案及答案，共5页。
一、识别几种常见元器件、电路
1．电阻器
(1)分类：①阻值________的电阻器；②阻值________的电阻器。
(2)表示方法：①字母表示：________；②符号表示：。
2．电感器
(1)电感器由绝缘导线绕成，通过电磁感应把外部电路的_______储存在电感器内部的磁场中。
(2)表示方法：①字母表示：________；②符号表示：无铁芯、有铁芯。
3．二极管
(1)分类：整流二极管、检波二极管、________二极管等。
(2)表示方法：①字母表示：______；②符号表示：，箭头表示________电流的方向。
4．电路
(1)将需要的元器件装配在同一个电路板上，再通过金属导线连接组成闭合回路，当输入端接入电源时，________会在闭合回路中循环流动，这个闭合回路称为电路。
(2)电路图可以让人们了解电路的________，工程师可以先设计________，确认完善后再进行实际安装。
二、常见元器件在电路中的作用
1．如图甲、乙所示，把带铁芯的线圈L与小灯泡串联起来，先把它们接到6 V直流电源上，再把它们接到6 V交流电源上，发现灯泡的亮度变暗，说明什么？

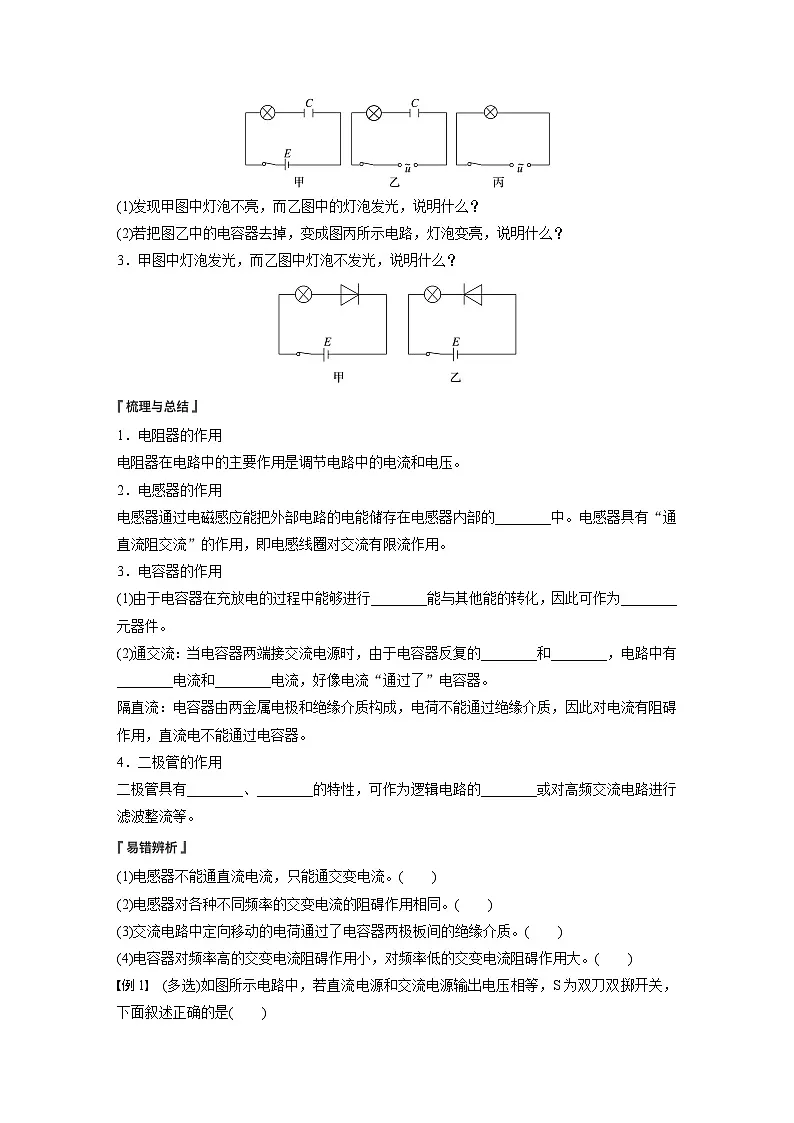

2．如图甲、乙所示，把灯泡和电容器串联起来，先把它们接到直流电源上，再把它们接到交流电源上。
(1)发现甲图中灯泡不亮，而乙图中的灯泡发光，说明什么？
(2)若把图乙中的电容器去掉，变成图丙所示电路，灯泡变亮，说明什么？
3．甲图中灯泡发光，而乙图中灯泡不发光，说明什么？
1．电阻器的作用
电阻器在电路中的主要作用是调节电路中的电流和电压。
2．电感器的作用
电感器通过电磁感应能把外部电路的电能储存在电感器内部的________中。电感器具有“通直流阻交流”的作用，即电感线圈对交流有限流作用。
3．电容器的作用
(1)由于电容器在充放电的过程中能够进行________能与其他能的转化，因此可作为________元器件。
(2)通交流：当电容器两端接交流电源时，由于电容器反复的________和________，电路中有________电流和________电流，好像电流“通过了”电容器。
隔直流：电容器由两金属电极和绝缘介质构成，电荷不能通过绝缘介质，因此对电流有阻碍作用，直流电不能通过电容器。
4．二极管的作用
二极管具有________、________的特性，可作为逻辑电路的________或对高频交流电路进行滤波整流等。
(1)电感器不能通直流电流，只能通交变电流。( )
(2)电感器对各种不同频率的交变电流的阻碍作用相同。( )
(3)交流电路中定向移动的电荷通过了电容器两极板间的绝缘介质。( )
(4)电容器对频率高的交变电流阻碍作用小，对频率低的交变电流阻碍作用大。( )
例1 (多选)如图所示电路中，若直流电源和交流电源输出电压相等，S为双刀双掷开关，下面叙述正确的是( )
A．当S掷向a、b时灯较亮，掷向c、d时灯较暗
B．当S掷向a、b时灯较暗，掷向c、d时灯较亮
C．S掷向c、d，电源电压不变，而使频率变大时，灯变暗
D．S掷向c、d，电源电压不变，而使频率减小时，灯变暗
例2 (多选)如图所示，白炽灯和电容器串联后接在交流电源的两端，当交流电源的频率增加时( )
A．电流表示数增大 B．电压表示数增大
C．灯泡变暗 D．灯泡变亮
例3 (多选)如图所示，当交流电源的输出电压U＝220 V，频率f＝50 Hz时，三只灯泡L1、L2、L3的亮度相同，若将交流电源的频率变为f＝100 Hz，则( )
A．L1灯比原来亮 B．L2灯比原来亮
C．L3灯和原来一样亮 D．L3灯比原来亮
例4 (多选)由电源、开关、电阻、灯泡和二极管组成了下图所示的四个电路，闭合开关后，小灯泡能发光的电路是( )
例5 如图所示，D是一只二极管，A、B是平行板电容器的两极板，在电容器两极板间有一带电微粒P处于静止状态，当两极板A和B间的距离增大一些的瞬间(两极板仍平行)，带电微粒P的运动情况是( )
A．向下运动 B．向上运动
C．仍静止不动 D．不能确定
第一节 常见的电路元器件
一、
1．(1)固定 可变 (2)R
2．(1)电能 (2)L
3．(1)开关 (2)D 正向
4．(1)电子 (2)工作原理 电路图
二、
1．说明电感器L对交变电流有阻碍作用。
2．(1)说明电容器通交流隔直流。
(2)说明电容器对交变电流有阻碍作用。
3．二极管具有单向导电性。
梳理与总结
2．磁场
3．(1)电场 储能 (2)充电 放电 充电 放电
4．单向导电 反向阻断 开关
一、
易错辨析
(1)× (2)× (3)× (4)√
例1 AC [电感器对交流电有阻碍作用，则当掷向c、d时灯较暗，且交流电频率越大，阻碍作用越大，故A、C正确。]
例2 AD [由交流电源的频率增加可知，电容器对交变电流的阻碍作用变小，电流增大，小灯泡变亮，电流表示数增大，灯泡两端电压增大，电压表示数变小，故选A、D。]
例3 AC [交变电流的频率越高，电容器对交变电流的阻碍作用越小，选项A正确；电感器对交变电流的阻碍作用随交流频率的升高而增大，选项B错误；电阻R对交变电流的阻碍作用与电源的频率无关，选项C正确，D错误。]
例4 ABC [对于A、B两种电路，小灯泡能发光，对于C电路，二极管处于正向导通状态，有电流通过小灯泡，小灯泡发光；但D电路中二极管处于反向截止状态，无电流通过小灯泡，小灯泡不发光，故选A、B、C。]
例5 C [开始时带电微粒P静止，对其进行受力分析得Eq＝mg，即eq \f(U,d)q＝mg。当A、B之间距离增大时，电容器的电容C＝eq \f(εrS,4πkd)减小，由Q＝CU得，Q也减小，但由于电路中连接了一个二极管，它具有单向导电性，不能放电，电容器A、B两极板上的电量不变，由E＝eq \f(4πkQ,εrS)可知，改变d，E不变，电场力仍等于微粒的重力，带电微粒仍保持静止状态，故A、B、D错误，C正确。]
