2025-2026学年高中物理粤教版（2019）必修第三册 1.4.2 等势面及其应用 课件

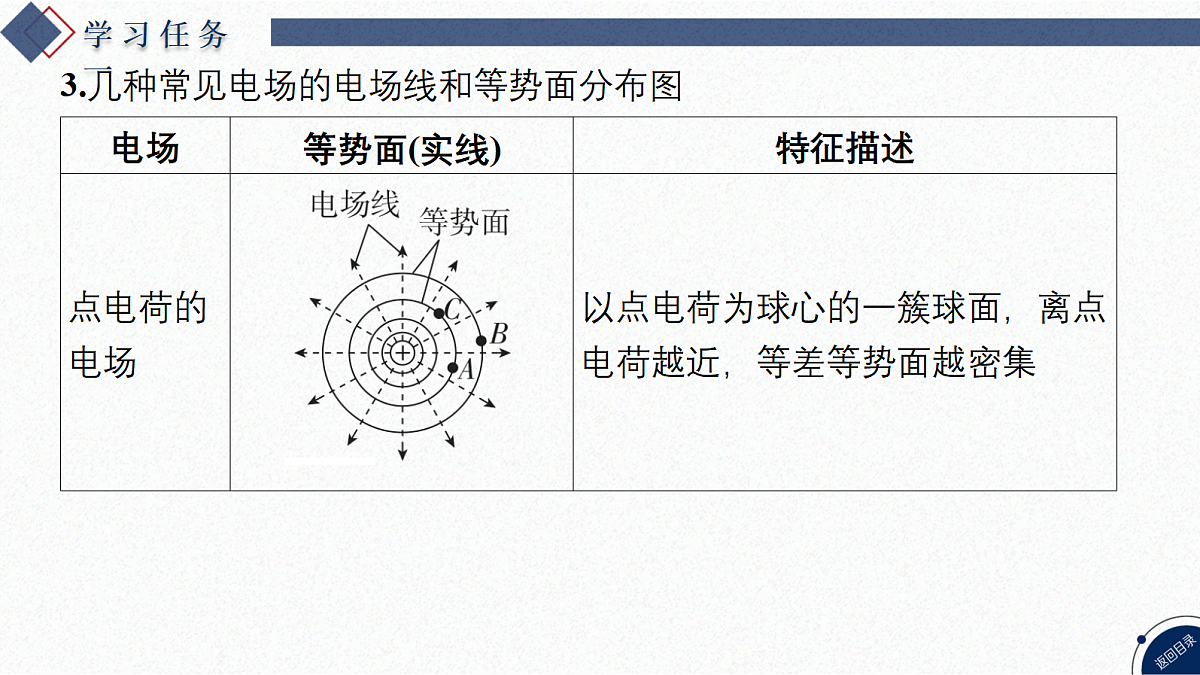

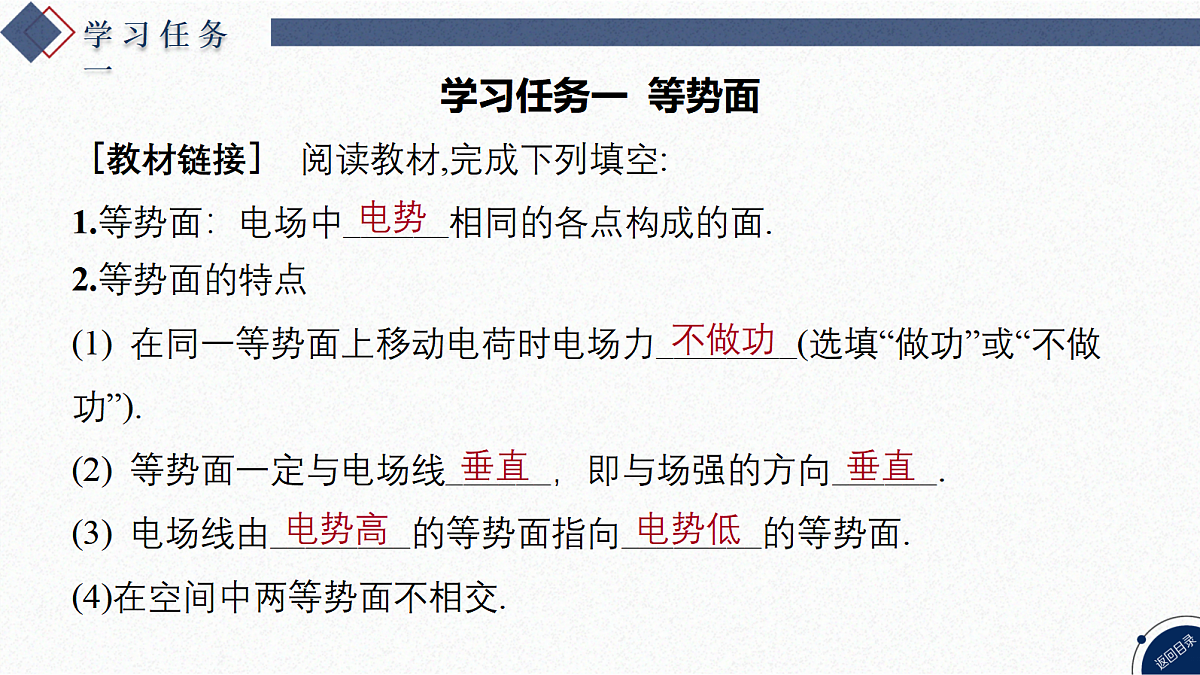

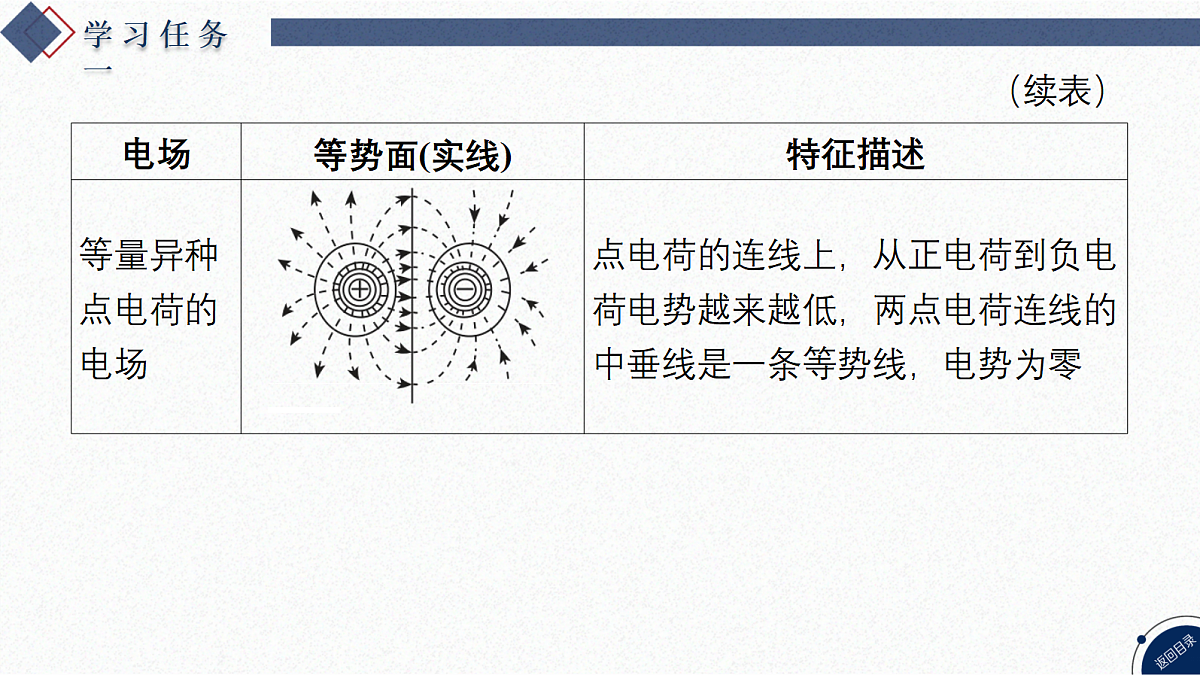

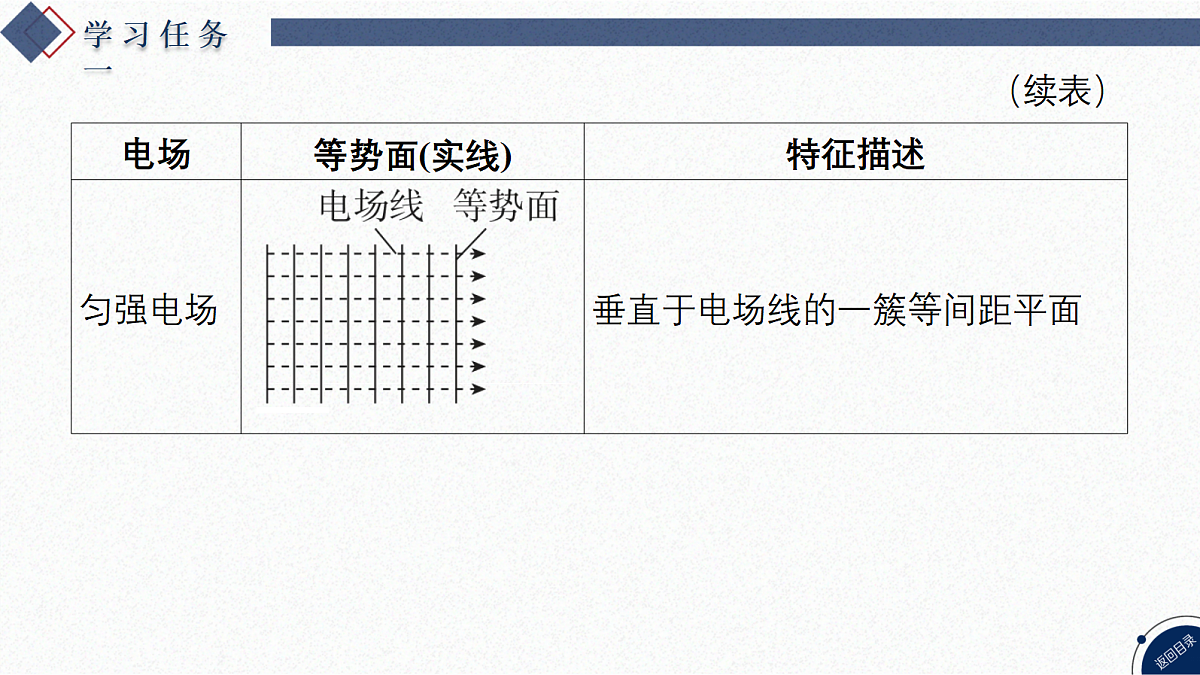

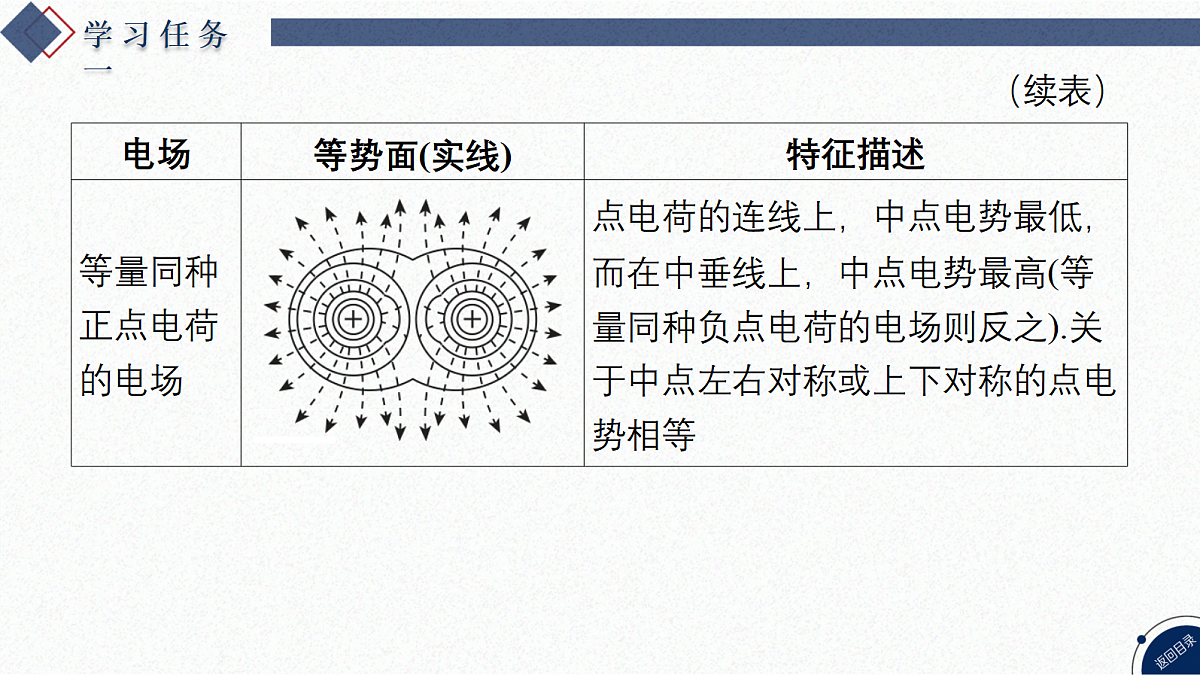

第四节 电势能与电势第2课时 等势面及其应用学习任务一 等势面学习任务二 电场线、等势面与轨迹的综合问题随堂巩固◆练习册备用习题学习任务一 等势面［教材链接］ 阅读教材,完成下列填空:1.等势面：电场中______相同的各点构成的面.电势2.等势面的特点(1) 在同一等势面上移动电荷时电场力________(选填“做功”或“不做功”).(2) 等势面一定与电场线______，即与场强的方向______.(3) 电场线由________的等势面指向________的等势面.不做功垂直垂直电势高电势低(4)在空间中两等势面不相交.3.几种常见电场的电场线和等势面分布图（续表）（续表）（续表）  √√   √  学习任务二 电场线、等势面与轨迹的综合问题［科学思维］ 解决带电粒子在电场中运动轨迹问题的分析方法：1.判断速度方向：带电粒子运动轨迹上某点的切线方向为粒子在该点处的速度方向.2.判断静电力(或电场强度)的方向：仅受静电力作用时，带电粒子所受静电力方向指向轨迹曲线的凹侧，再根据粒子的正负判断该点处电场强度的方向.3.判断静电力做功的正负及电势能的增减：若静电力与速度方向成锐角，则静电力做正功，电势能减少；若静电力与速度方向成钝角，则静电力做负功，电势能增加.4.判断粒子动能的增减：可以根据动能定理或能量守恒定律判断动能的变化情况.例2 [2024·东莞期末] 中国古代屋脊有仰起的龙头，龙口吐出伸向天空的金属舌头，舌头连接一根直通地下的细铁丝，起到避雷的作用.当雷云放电接近房屋时，舌头顶端由于聚集着大量正电荷而形成局部电场集中的空间.图中虚线表示某时刻舌头周围的等差等势面分布情况，一带电粒子(不计重力)在该电场中的运动轨迹如图所示.下列说法正确的是( )  √    √  1.如图所示,a、b、c表示点电荷的电场中的三个等势面,它们的电势分别为φa=0.6 V、φb=0.4 V和φc=0.15 V.一质子从等势面a上某处由静止释放,仅受静电力作用而运动,它经过等势面b时的速率为v.对质子的运动有下列判断:①质子从等势面a运动到等势面c,电势能增加0.45 eV;②质子从等势面a运动到等势面c,动能增加0.45 eV;③质子经过等势面c时的速率为2.25v;④质子经过等势面c时的速率为1.5v.上述判断正确的是 (　　)A.①④ B.②③ C.①③ D.②④√ 2.如图所示,三条平行等间距的虚线表示电场中的三个等势面,电势分别为10 V、20 V、30 V,实线是一带电粒子(不计重力)在该区域内的运动轨迹,a、b、c是轨迹上的三个点.下列说法正确的是 (　　)A.粒子在a、b、c三点处所受的静电力不相等B.粒子一定先过a点,再到b点,然后到c点C.粒子在a、b、c三点处所具有的动能大小关系为Ekb>Eka>EkcD.粒子在a、b、c三点处的电势能大小关系为Epc
