高中物理粤教版 (2019)必修 第三册家庭电路与安全用电导学案

这是一份高中物理粤教版 (2019)必修 第三册家庭电路与安全用电导学案，共4页。
1.家用电器
(1)家用电器简称家电,包括电视机、空调机、电冰箱、洗衣机、录像机、音响系统、微波炉、电磁炉、电热水壶、电饭煲、电风扇、电暖器等.
(2)家电发展的总体趋势是逐步实现数字化、 和网络化.
(3)家电一般包含控制部分、 和安全部分.控制部分用于控制家电的运转,工作部分是实现家电功能的核心,安全部分则用于防止各种原因损害家电或者造成事故.

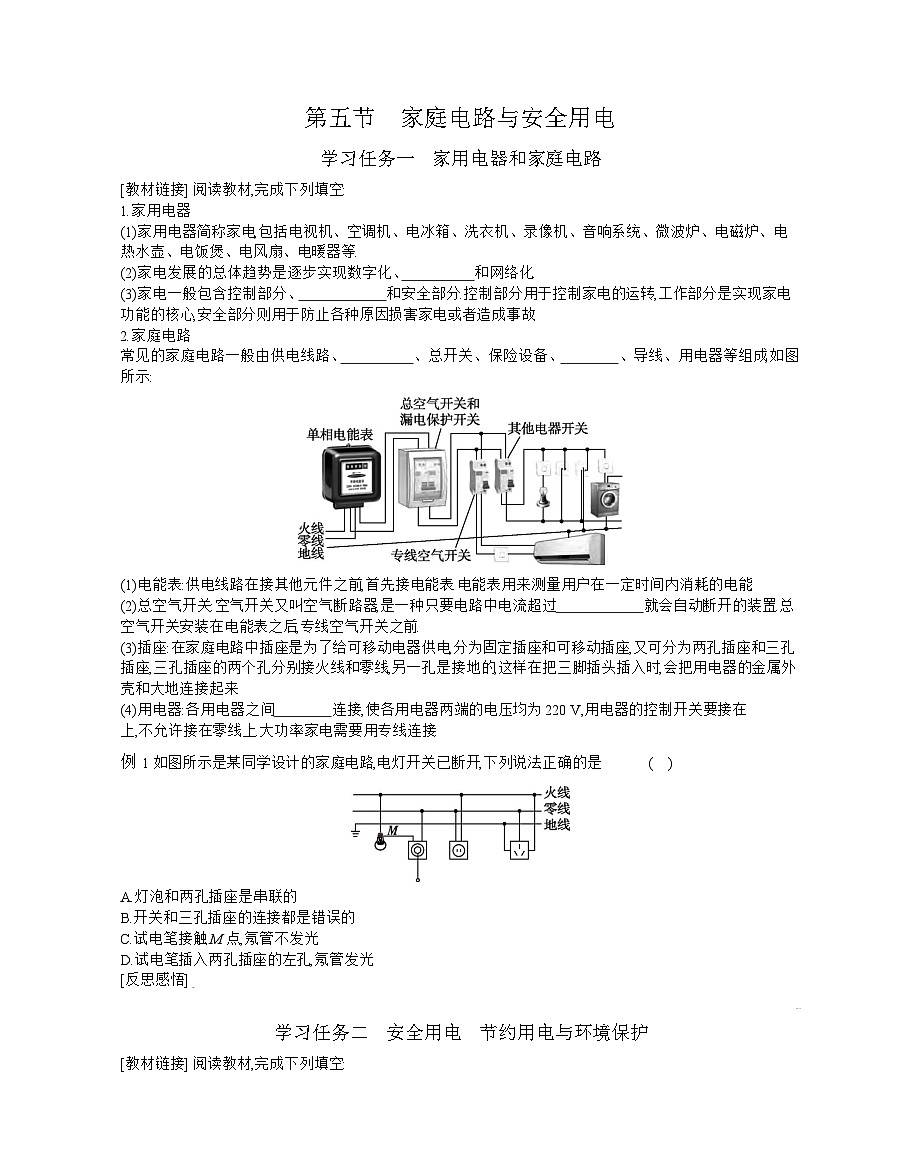

2.家庭电路
常见的家庭电路一般由供电线路、 、总开关、保险设备、 、导线、用电器等组成,如图所示:
(1)电能表:供电线路在接其他元件之前,首先接电能表.电能表用来测量用户在一定时间内消耗的电能.
(2)总空气开关:空气开关又叫空气断路器,是一种只要电路中电流超过 就会自动断开的装置.总空气开关安装在电能表之后,专线空气开关之前.
(3)插座:在家庭电路中插座是为了给可移动电器供电,分为固定插座和可移动插座,又可分为两孔插座和三孔插座,三孔插座的两个孔分别接火线和零线,另一孔是接地的,这样在把三脚插头插入时,会把用电器的金属外壳和大地连接起来.
(4)用电器:各用电器之间 连接,使各用电器两端的电压均为220 V,用电器的控制开关要接在 上,不允许接在零线上.大功率家电需要用专线连接.
例1 如图所示是某同学设计的家庭电路,电灯开关已断开,下列说法正确的是( )
A.灯泡和两孔插座是串联的
B.开关和三孔插座的连接都是错误的
C.试电笔接触M点,氖管不发光
D.试电笔插入两孔插座的左孔,氖管发光
[反思感悟]

学习任务二 安全用电 节约用电与环境保护
[教材链接] 阅读教材,完成下列填空:

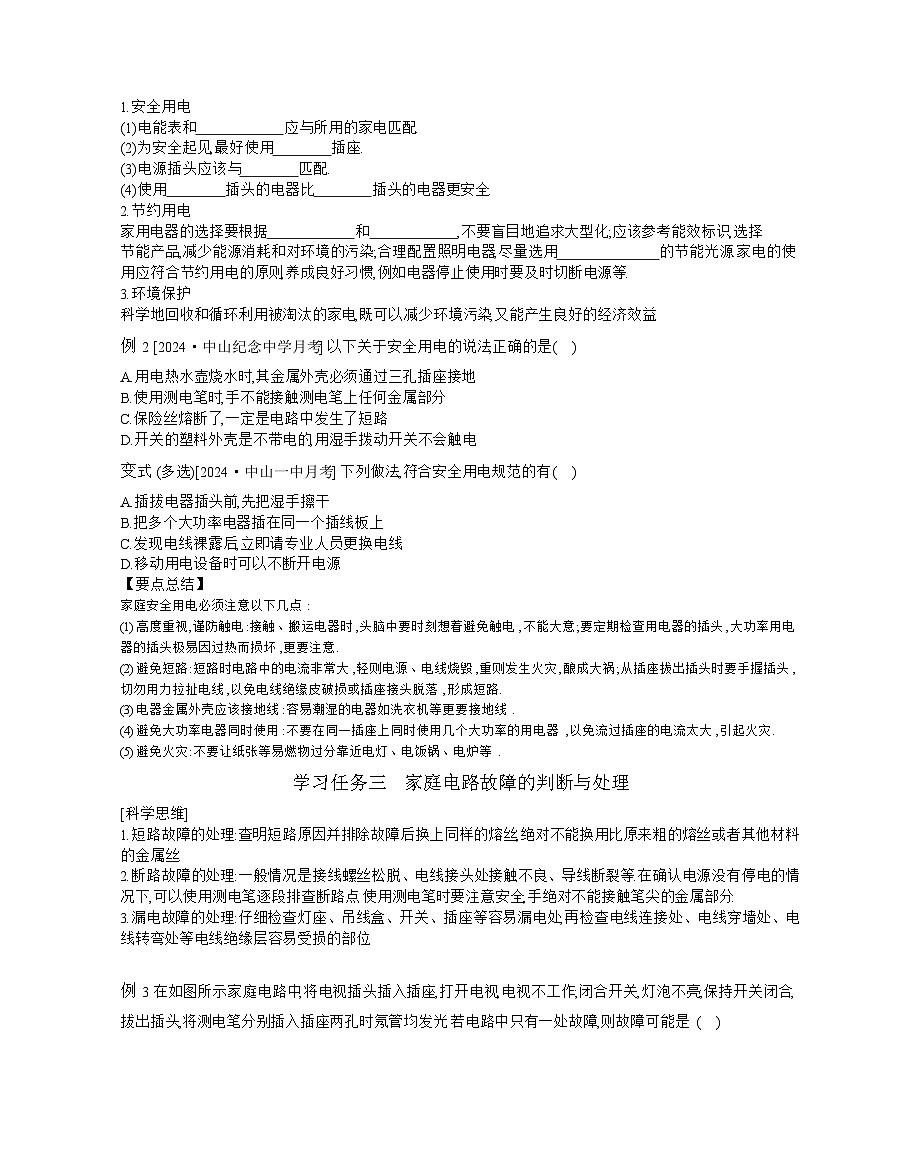

1.安全用电
(1)电能表和 应与所用的家电匹配.
(2)为安全起见,最好使用 插座.
(3)电源插头应该与 匹配.
(4)使用 插头的电器比 插头的电器更安全.
2.节约用电
家用电器的选择要根据 和 ,不要盲目地追求大型化;应该参考能效标识,选择 节能产品,减少能源消耗和对环境的污染;合理配置照明电器,尽量选用 的节能光源.家电的使用应符合节约用电的原则,养成良好习惯,例如电器停止使用时要及时切断电源等.
3.环境保护
科学地回收和循环利用被淘汰的家电,既可以减少环境污染,又能产生良好的经济效益.
例2 [2024·中山纪念中学月考] 以下关于安全用电的说法,正确的是( )
A.用电热水壶烧水时,其金属外壳必须通过三孔插座接地
B.使用测电笔时,手不能接触测电笔上任何金属部分
C.保险丝熔断了,一定是电路中发生了短路
D.开关的塑料外壳是不带电的,用湿手拨动开关不会触电
变式 (多选)[2024·中山一中月考] 下列做法,符合安全用电规范的有( )
A.插拔电器插头前,先把湿手擦干
B.把多个大功率电器插在同一个插线板上
C.发现电线裸露后,立即请专业人员更换电线
D.移动用电设备时可以不断开电源
【要点总结】
家庭安全用电必须注意以下几点:
(1)高度重视,谨防触电:接触、搬运电器时,头脑中要时刻想着避免触电,不能大意;要定期检查用电器的插头,大功率用电器的插头极易因过热而损坏,更要注意.
(2)避免短路:短路时电路中的电流非常大,轻则电源、电线烧毁,重则发生火灾,酿成大祸;从插座拔出插头时要手握插头,切勿用力拉扯电线,以免电线绝缘皮破损或插座接头脱落,形成短路.
(3)电器金属外壳应该接地线:容易潮湿的电器如洗衣机等更要接地线.
(4)避免大功率电器同时使用:不要在同一插座上同时使用几个大功率的用电器,以免流过插座的电流太大,引起火灾.
(5)避免火灾:不要让纸张等易燃物过分靠近电灯、电饭锅、电炉等.
学习任务三 家庭电路故障的判断与处理
[科学思维]
1.短路故障的处理:查明短路原因并排除故障后换上同样的熔丝,绝对不能换用比原来粗的熔丝或者其他材料的金属丝.
2.断路故障的处理:一般情况是接线螺丝松脱、电线接头处接触不良、导线断裂等.在确认电源没有停电的情况下,可以使用测电笔逐段排查断路点.使用测电笔时要注意安全,手绝对不能接触笔尖的金属部分.
3.漏电故障的处理:仔细检查灯座、吊线盒、开关、插座等容易漏电处,再检查电线连接处、电线穿墙处、电线转弯处等电线绝缘层容易受损的部位.
例3 在如图所示家庭电路中,将电视插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮;保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光.若电路中只有一处故障,则故障可能是( )
A.零线上保险丝烧断B.火线上保险丝烧断
C.灯丝烧断D.插座短路
1.(家庭电路判断)[2024·中山一中月考] 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关.对此电路,下列说法正确的是( )
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器,乙处应装开关
C.当用电器功率增大时,通过保险丝的电流就增大
D.当保险丝熔断后,可以用铜丝代替
2.(安全用电)(多选)[2024·执信中学月考] 关于家庭电路及安全用电,下列说法错误的是( )
A.对人体安全的电压不高于36 V,家庭电路中插座和电灯是串联的
B.新建楼房中的供电线路不再使用保险丝,而用起保险作用的空气开关代替
C.家庭电路中总电流过大可能是短路造成的
D.正确使用电笔辨别火线时,试电笔氖管发光,没有电流通过人体

3.(电路故障的判断)[2024·广州六中月考] 如图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法,在保险丝处接入一个“220 V 40 W”的灯泡.当只闭合S、S1时L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光,L2不发光,由此可以确定( )
A.L1灯头断路B.L1灯头短路
C.L2灯头短路D.L2灯头断路
第五节 家庭电路与安全用电
[教材链接] 1.(2)智能化 (3)工作部分 2.电能表 插座 (2)额定电流 (4)并联 火线
例1 B [解析] 灯泡和两孔插座是并联的,所以A错误;开关应该控制火线,三孔插座的中间孔应该连接地线,所以B正确;M点连接了火线,所以试电笔会亮,所以C错误;两孔插座的左孔连接了零线,所以氖管不发光,所以D错误.
[教材链接] 1.(1)供电导线 (2)固定 (3)插座 (4)三脚 两脚 2.家庭人口 实际需要 高能效 发光效率高
例2 A [解析] 用电热水壶烧水时,其金属外壳必须通过三孔插座接地,以防外壳带电时危及人身安全,故A正确;使用测电笔时,要用手接触测电笔笔尾的金属体,这样才能辨别火线和零线,故B错误;保险丝熔断,说明电路中电流过大,其原因可能是电路中发生了短路或用电器总功率过大,故C错误;开关的塑料外壳是不导电的,但用湿手拨动开关时可能会发生触电事故,故D错误.
变式 AC [解析] 水是电的导体,用湿手插拔电器插头,很容易发生触电事故,所以插拔电器插头前,先把湿手擦干,故选项A正确;家庭电路中把多个大功率电器插在同一个插线板上,则会使电路中电流过大,而引起火灾,故选项B错误;电线裸露在外,若有电时,容易发生触电事故,所以发现电线裸露后,立即请专业人员更换电线,故选项C正确;移动用电设备时为防止漏电,发生触电事故,故要先断开电源,故选项D错误.
例3 A [解析] 若零线上的保险丝烧断,开关闭合,则插座的右孔直接与火线相连,插座的左孔经灯泡与火线相连,用试电笔分别插入插座两孔时,氖管均发光,A正确.若火线上的保险丝烧断,用试电笔接触插座的两孔,氖管不会发光,B错误.若灯丝烧断,则电视应该正常工作,故C错误.若插座短路,则会烧断保险丝,这与“电路中只有一处故障”相违背,D错误.
随堂巩固
1.C [解析] 保险丝应安装到火线上,故A错误;开关应安装在火线上,故甲处应安装开关,故B错误;当用电器功率增大时,回路电流增大,通过保险丝的电流就增大,故C正确;保险丝不可以用铜丝代替,因为铜丝熔点高,起不到限制电流的作用,故D错误.
2.AD [解析] 对人体安全的电压不高于36 V,家庭电路中插座和电灯是并联的,开关和电灯是串联的,A错误;新建楼房中的供电线路不再使用保险丝,而用起保险作用的空气开关代替,B正确;家庭电路中总电流过大可能是短路造成的,也可能是用电器功率过大,C正确;正确使用电笔辨别火线时,试电笔氖管发光,与人体组成闭合回路,有电流通过人体,D错误.
3.C [解析] 当只闭合S、S1时,L0和L1都呈暗红色,这是因为L1与L0串联接入电路,所分电压低于220 V;当只闭合S、S2时,L0正常发光,L2不发光,是因为L2被短路,使L0直接接在电源上,正常发光,故C正确,A、B、D错误.
