一、家用电器和家庭电路

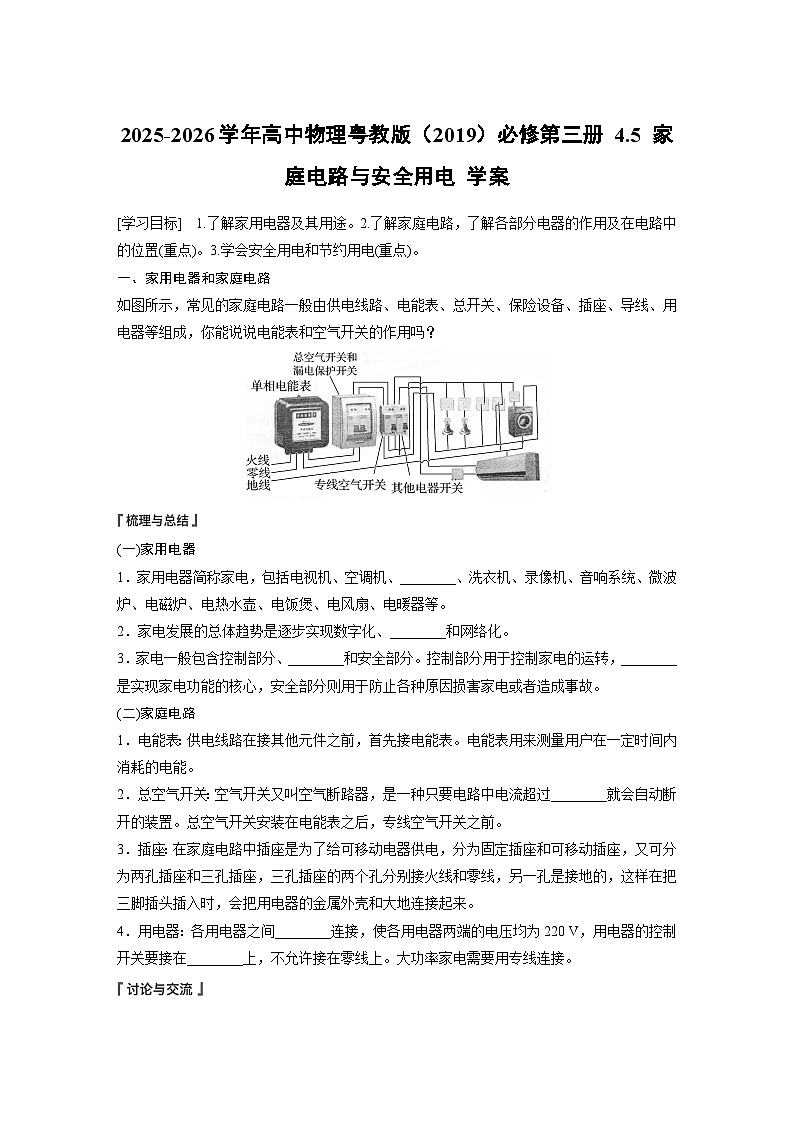

如图所示，常见的家庭电路一般由供电线路、电能表、总开关、保险设备、插座、导线、用电器等组成，你能说说电能表和空气开关的作用吗？
(一)家用电器
1．家用电器简称家电，包括电视机、空调机、________、洗衣机、录像机、音响系统、微波炉、电磁炉、电热水壶、电饭煲、电风扇、电暖器等。
2．家电发展的总体趋势是逐步实现数字化、________和网络化。
3．家电一般包含控制部分、________和安全部分。控制部分用于控制家电的运转，________是实现家电功能的核心，安全部分则用于防止各种原因损害家电或者造成事故。
(二)家庭电路
1．电能表：供电线路在接其他元件之前，首先接电能表。电能表用来测量用户在一定时间内消耗的电能。
2．总空气开关：空气开关又叫空气断路器，是一种只要电路中电流超过________就会自动断开的装置。总空气开关安装在电能表之后，专线空气开关之前。
3．插座：在家庭电路中插座是为了给可移动电器供电，分为固定插座和可移动插座，又可分为两孔插座和三孔插座，三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，会把用电器的金属外壳和大地连接起来。
4．用电器：各用电器之间________连接，使各用电器两端的电压均为220 V，用电器的控制开关要接在________上，不允许接在零线上。大功率家电需要用专线连接。
开关为什么应该接在火线上？

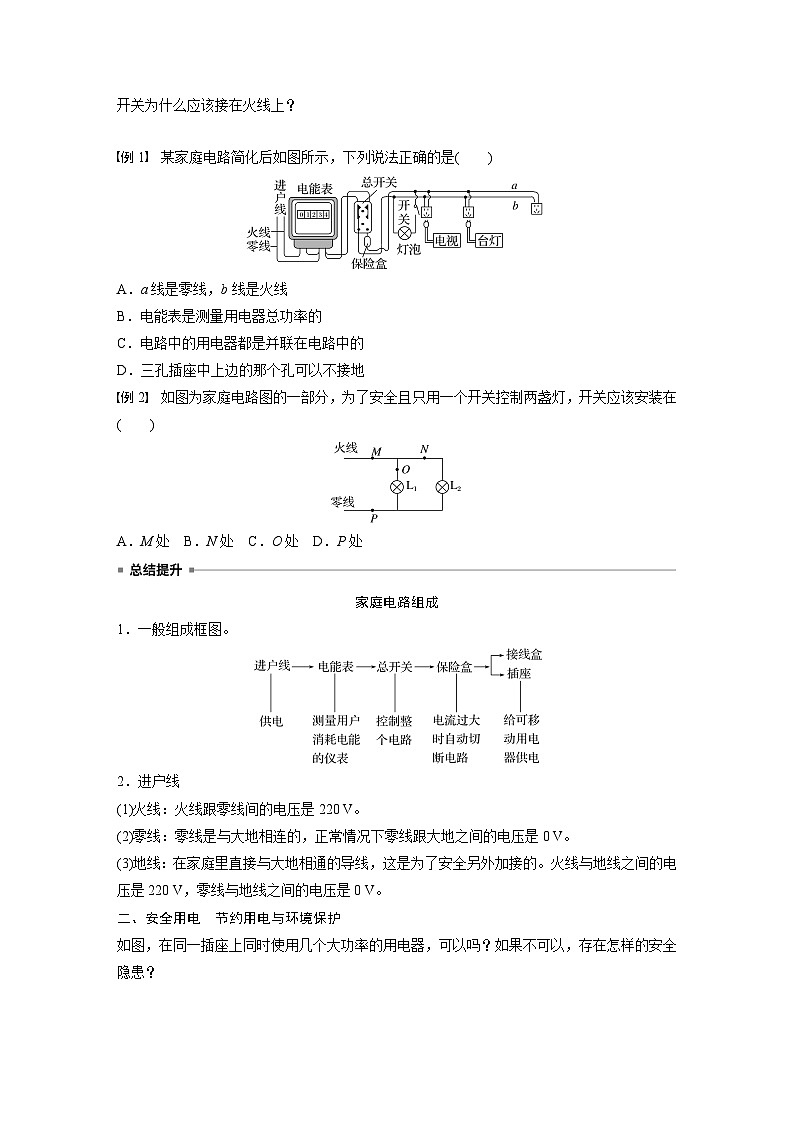

例1 某家庭电路简化后如图所示，下列说法正确的是( )
A．a线是零线，b线是火线
B．电能表是测量用电器总功率的
C．电路中的用电器都是并联在电路中的
D．三孔插座中上边的那个孔可以不接地
例2 如图为家庭电路图的一部分，为了安全且只用一个开关控制两盏灯，开关应该安装在( )
A．M处 B．N处 C．O处 D．P处
家庭电路组成
1．一般组成框图。
2．进户线
(1)火线：火线跟零线间的电压是220 V。
(2)零线：零线是与大地相连的，正常情况下零线跟大地之间的电压是0 V。
(3)地线：在家庭里直接与大地相通的导线，这是为了安全另外加接的。火线与地线之间的电压是220 V，零线与地线之间的电压是0 V。
二、安全用电 节约用电与环境保护

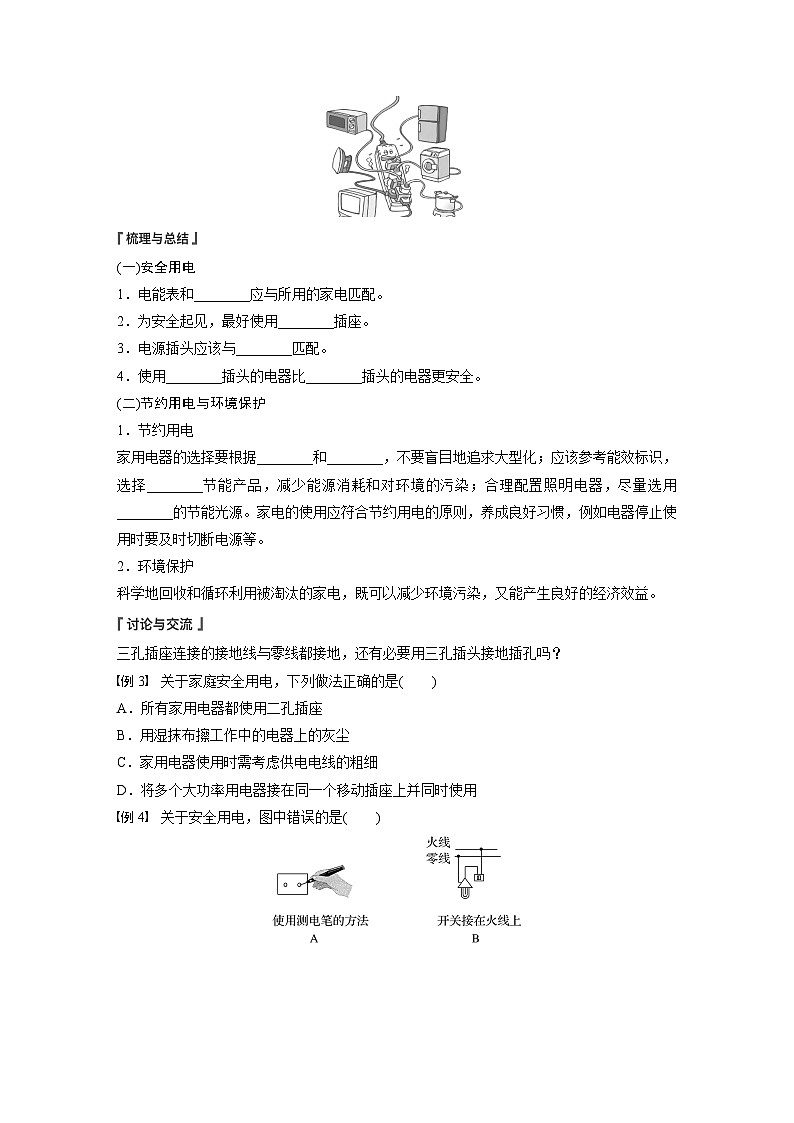

如图，在同一插座上同时使用几个大功率的用电器，可以吗？如果不可以，存在怎样的安全隐患？
(一)安全用电
1．电能表和________应与所用的家电匹配。
2．为安全起见，最好使用________插座。
3．电源插头应该与________匹配。
4．使用________插头的电器比________插头的电器更安全。
(二)节约用电与环境保护
1．节约用电
家用电器的选择要根据________和________，不要盲目地追求大型化；应该参考能效标识，选择________节能产品，减少能源消耗和对环境的污染；合理配置照明电器，尽量选用________的节能光源。家电的使用应符合节约用电的原则，养成良好习惯，例如电器停止使用时要及时切断电源等。
2．环境保护
科学地回收和循环利用被淘汰的家电，既可以减少环境污染，又能产生良好的经济效益。
三孔插座连接的接地线与零线都接地，还有必要用三孔插头接地插孔吗？
例3 关于家庭安全用电，下列做法正确的是( )
A．所有家用电器都使用二孔插座
B．用湿抹布擦工作中的电器上的灰尘
C．家用电器使用时需考虑供电电线的粗细
D．将多个大功率用电器接在同一个移动插座上并同时使用
例4 关于安全用电，图中错误的是( )
家庭安全用电必须注意以下几点：
(1)高度重视，谨防触电：接触、搬运电器时，头脑中要时刻想着避免触电，不能大意；要定期检查用电器的插头，大功率用电器的插头极易因过热而损坏，更要注意。
(2)避免短路：短路时电路中的电流非常大，轻则电源、电线被烧毁，重则发生火灾，酿成大祸；从插座拔出插头时要手握插头，切勿用力拉扯电线，以免电线绝缘皮破损或插座接头脱落，形成短路。
(3)电器金属外壳应该接地线：容易潮湿的电器如洗衣机等更要接地线。
(4)避免大功率电器同时使用：不要在同一插座上同时使用几个大功率的用电器，以免流过插座的电流太大，引起火灾。
(5)避免火灾：不要让纸张等易燃物过分靠近电灯、电饭锅、电炉等。
三、电路故障的判断与处理
1．短路故障的处理：查明短路原因并排除故障后换上同样的熔丝，绝对不能换用比原来粗的熔丝或者其他材料的金属丝。
2．断路故障的处理：一般情况是接线螺丝松脱、电线接头处接触不良、导线断裂等。在确认电源没有停电的情况下，可以使用测电笔逐段排查断路点。使用测电笔时要注意安全，手绝对不能接触笔尖的金属部分。
3．漏电故障的处理：仔细检查灯座、吊线盒、开关、插座等容易漏电处，再检查电线连接处、电线穿墙处、电线转弯处等电线绝缘层容易受损的部位。
例5 电工师傅常用一只标有“220 V 40 W”的灯泡L0(检验灯泡)取代保险丝来检查新安的照明电路中每个支路的情况，如图所示。当只闭合S、S1时，L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断( )
A．L1所在的支路短路 B．L2所在的支路断路
C．L3所在的支路短路 D．各支路均完好
例6 如图所示，小明将台灯(图乙)的两插头插入家庭电路两孔插座(图甲)CD中(图丙是台灯的电路图，AB表示台灯的两插头)，连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现的故障是________(填“断路”或“短路”)现象。这种插入法，在断开开关S1情况下，接触台灯接点N时________(填“会”或“不会”)触电。
第五节 家庭电路与安全用电
一、
电能表用于记录家庭消耗的电能，空气开关是保险装置，用于电流过载时，断开开关。
梳理与总结
(一)
1．电冰箱 2.智能化 3.工作部分 工作部分
(二)
2．额定电流 4.并联 火线
讨论与交流
若开关接在火线上，当断开开关后，电器与大地间的电压为0，比较安全。
二、
不可以。流过插座的电流太大，会引起火灾。
梳理与总结
(一)
1．供电导线 2.固定 3.插座 4．三脚 两脚
(二)
1．家庭人口 实际需要 高能效 发光效率高
讨论与交流
有必要，通过零线接地目的是使工作电路形成回路。接地插孔使用电器外壳接地，防触电，更安全。
例1 C [用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a线是火线，b线是零线，A错误；电能表是测量电路中消耗的电能的仪器，不是测量电功率的，B错误；家庭电路中各个用电器是并联的关系，故C正确；三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，D错误。]
例2 A [开关应安装在火线上，同时又能控制两盏灯，只能安装在M处，故选A。]
例3 C [家用电器有的使用二孔插座，有的使用三孔插座，故A错误；当用湿抹布擦工作中的电器上的灰尘时，可能会导致电路短路被烧毁，故B错误；家用电器使用时需考虑供电电线的粗细，避免负载太大，烧毁电线，故C正确；消毒碗柜、电饭煲和电冰箱等大功率用电器不能同时使用同一个移动插座，原因是负载太大，会导致插座被烧毁，故D错误。]
例4 A [使用测电笔时，手应接触笔尾的金属体，而不可以接触笔尖金属体，故A错误；开关应接在火线上，避免断开开关时，用电器仍然处于高电位，故B正确；螺口灯的螺旋金属应接零线上，否则换灯时有触电危险，故C正确；为避免人触电，三孔插座应有接地线，故D正确。]
例5 C [当只闭合S、S1时，L0不亮，说明电路是断路状态，L1所在支路断路，故A错误；当只闭合S、S2时，L0和L2都呈暗红色，说明L0与L2是串联，两个灯得到的电压小于220 V，故不能正常发光，L2应该是好的，故B错误；当只闭合S、S3时，L0正常发光，说明L3所在支路短路时，检验灯正常发光，故C正确；L1所在支路断路，L2应该是好的，L3所在支路短路，故D错误。]
例6 断路 会
解析 A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关与导线良好，若用测电笔测M点，氖管不发光，说明与火线不通；再测N点，测电笔发光，说明与火线相连，火线通路，因为开关是闭合的，从而可以断定是灯断路。按照小明的接法可知开关连在了零线和电灯之间，即使断开开关台灯仍与火线相通，接触时会触电，故这样连接的电路是危险的。
