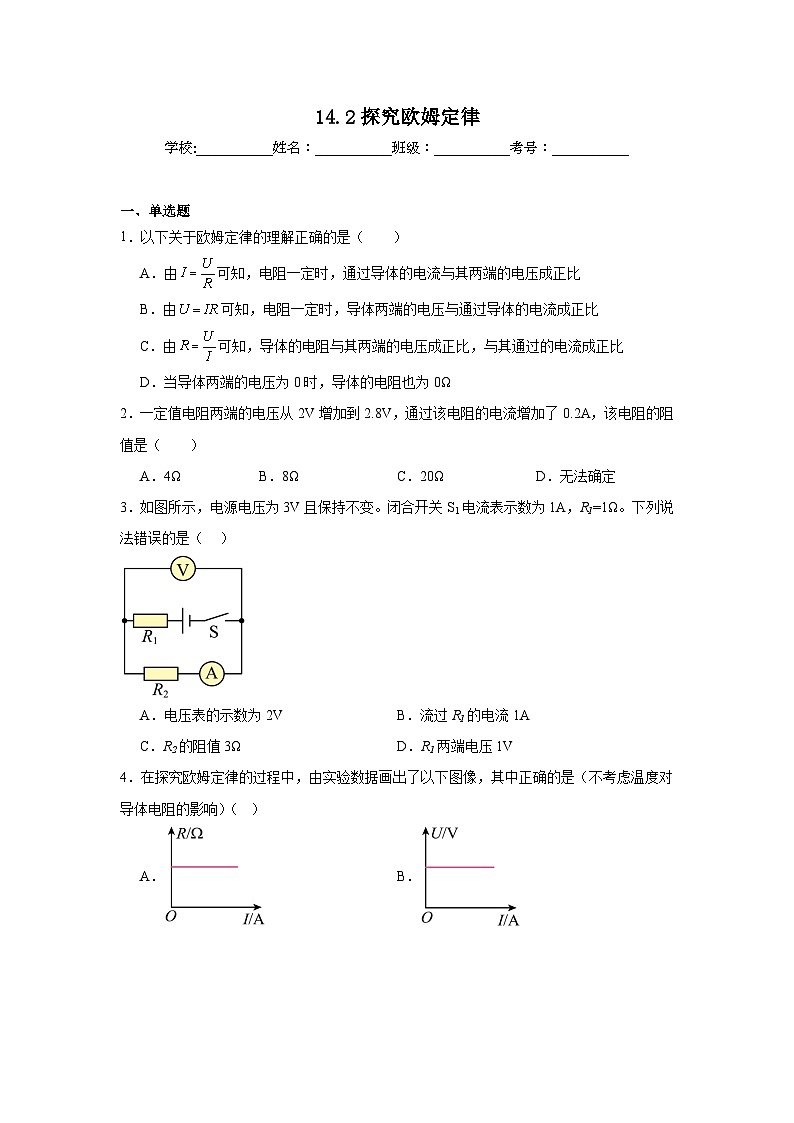

物理九年级上册探究欧姆定律课后练习题

这是一份物理九年级上册探究欧姆定律课后练习题，共16页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题
1．以下关于欧姆定律的理解正确的是（ ）
A．由可知，电阻一定时，通过导体的电流与其两端的电压成正比
B．由可知，电阻一定时，导体两端的电压与通过导体的电流成正比
C．由可知，导体的电阻与其两端的电压成正比，与其通过的电流成正比
D．当导体两端的电压为0时，导体的电阻也为0Ω
2．一定值电阻两端的电压从2V增加到2.8V，通过该电阻的电流增加了0.2A，该电阻的阻值是（ ）
A．4ΩB．8ΩC．20ΩD．无法确定
3．如图所示，电源电压为3V且保持不变。闭合开关S1电流表示数为1A，R1=1Ω。下列说法错误的是（ ）
A．电压表的示数为2VB．流过R1的电流1A
C．R2的阻值3ΩD．R1两端电压1V

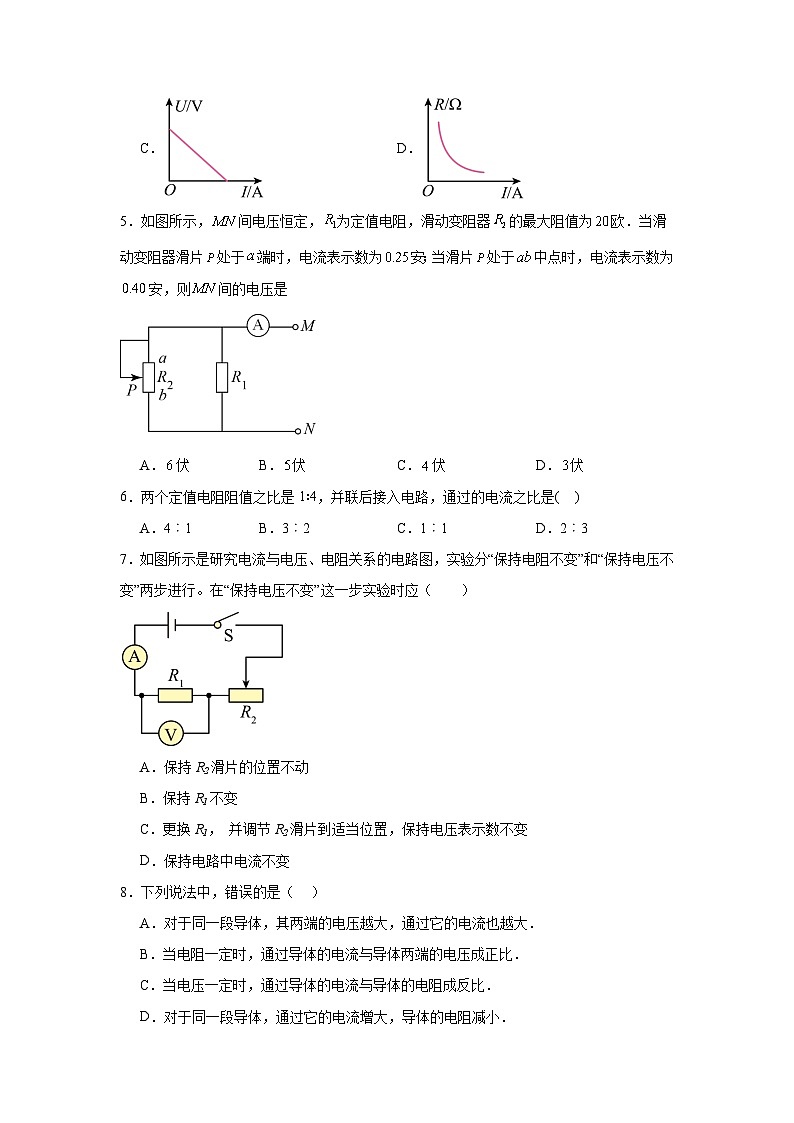

4．在探究欧姆定律的过程中，由实验数据画出了以下图像，其中正确的是（不考虑温度对导体电阻的影响）（ ）
A．B．
C．D．
5．如图所示，间电压恒定，为定值电阻，滑动变阻器的最大阻值为欧．当滑动变阻器滑片处于端时，电流表示数为安；当滑片处于中点时，电流表示数为安，则间的电压是
A．伏B．伏C．伏D．伏
6．两个定值电阻阻值之比是1∶4，并联后接入电路，通过的电流之比是( )
A．4︰1B．3︰2C．1︰1D．2︰3
7．如图所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电压不变”这一步实验时应（ ）
A．保持R2滑片的位置不动
B．保持R1不变
C．更换R1， 并调节R2滑片到适当位置，保持电压表示数不变
D．保持电路中电流不变
8．下列说法中，错误的是（ ）
A．对于同一段导体，其两端的电压越大，通过它的电流也越大．
B．当电阻一定时，通过导体的电流与导体两端的电压成正比．
C．当电压一定时，通过导体的电流与导体的电阻成反比．
D．对于同一段导体，通过它的电流增大，导体的电阻减小．

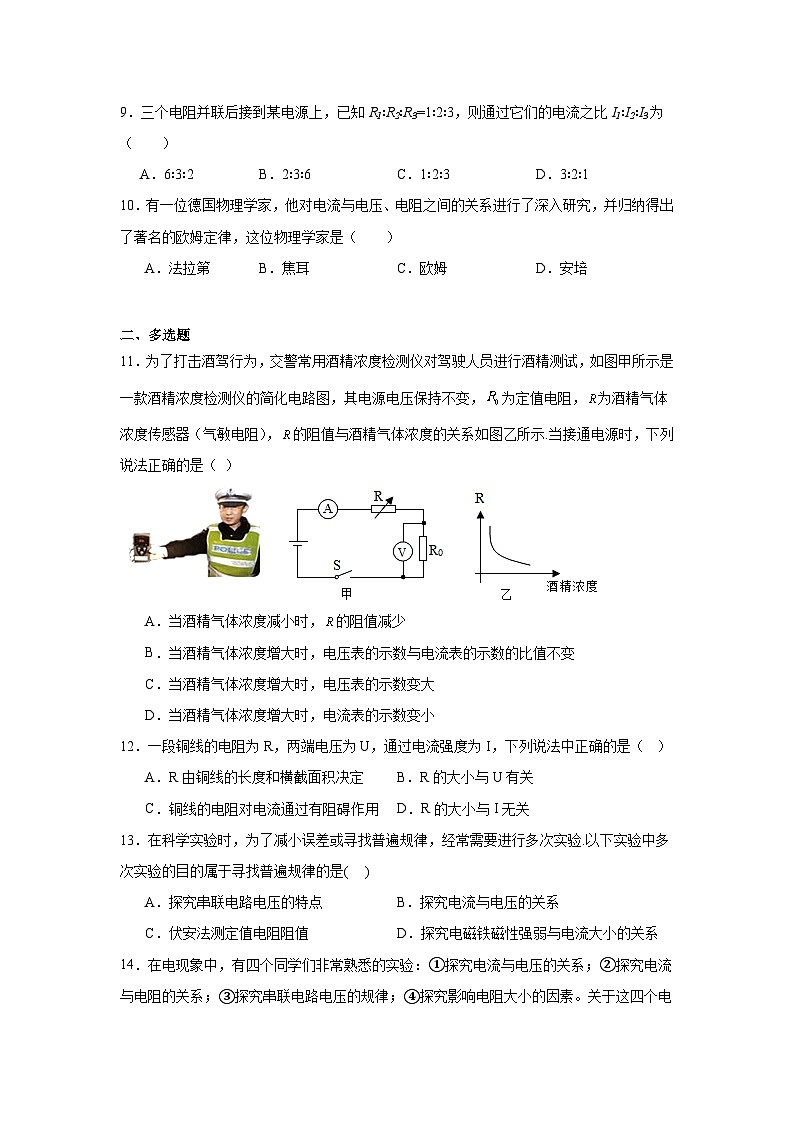

9．三个电阻并联后接到某电源上，已知R1∶R2∶R3=1∶2∶3，则通过它们的电流之比I1∶I2∶I3为（ ）
A．6∶3∶2B．2∶3∶6C．1∶2∶3D．3∶2∶1
10．有一位德国物理学家，他对电流与电压、电阻之间的关系进行了深入研究，并归纳得出了著名的欧姆定律，这位物理学家是（ ）
A．法拉第B．焦耳C．欧姆D．安培
二、多选题
11．为了打击酒驾行为，交警常用酒精浓度检测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度检测仪的简化电路图，其电源电压保持不变，为定值电阻，为酒精气体浓度传感器（气敏电阻），的阻值与酒精气体浓度的关系如图乙所示.当接通电源时，下列说法正确的是（ ）
A．当酒精气体浓度减小时，的阻值减少
B．当酒精气体浓度增大时，电压表的示数与电流表的示数的比值不变
C．当酒精气体浓度增大时，电压表的示数变大
D．当酒精气体浓度增大时，电流表的示数变小
12．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是（ ）
A．R由铜线的长度和横截面积决定B．R的大小与U有关
C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关
13．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行多次实验.以下实验中多次实验的目的属于寻找普遍规律的是( )
A．探究串联电路电压的特点B．探究电流与电压的关系
C．伏安法测定值电阻阻值D．探究电磁铁磁性强弱与电流大小的关系
14．在电现象中，有四个同学们非常熟悉的实验：①探究电流与电压的关系；②探究电流与电阻的关系；③探究串联电路电压的规律；④探究影响电阻大小的因素。关于这四个电学实验，下列说法中正确是（ ）
A．①实验中可用小灯泡替代定值电阻
B．②实验中滑动变阻器的主要作用是要保持定值电阻两端的电压不变
C．③实验中多次测量目的是为了减小误差
D．④实验中需要采用控制变量法
15．如图所示，电源电压恒为3V，定值电阻的阻值为20Ω。闭合开关后，电流表示数为0.1A，调节滑动变阻器的滑片，使电压表示数为0.5V。下列说法正确的是（ ）
A．调节滑片前，两端电压为2.5V
B．调节滑片前，流经的电流为0.125A
C．调节滑片后，接入电路的阻值为4Ω
D．调节滑片后，两端电压为2.5V
三、填空题
16．在某导体两端加3V电压时，通过该导体的电流为0.2A；在这个导体两端加6V的电压时，该导体的电阻等于 Ω。
17．如图所示，这是“探究通过导体的电流与电阻关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为 V。由实验数据可知：当电压一定时，电流与电阻成 。
18．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S1闭合、S2断开时，电压表和电流表示数分别为U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别为U2和I2，则U1∶U2＝ ，I1∶I2＝ 。
19．改变电路中的电流有两种方法，一是改变 ，二是改变 。
20．并联电路中，因为各支路两端的电压相等，即，所以 。
四、实验题
21．小彬用如图甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整 ；
（2）小彬将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为 A；
（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，调节滑动变阻器的滑片，保持 表的示数不变；
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）；
（5）实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比。
五、综合题
22．如图（a）所示，电源电压为 6 伏保持不变，电阻R1的阻值为 10 欧，闭合电键 S，电流表 A的示数如图（b）所示．
求：
（1）. 图（b）所示电流表 A 的示数，并简述理由．
（2）. R2 的阻值．
23．老师给小宁一个暗箱，其表面有两个接线柱M、N，它们之间电阻值RMN恒定不变。小宁利用如图甲所示电路（电源电压不变）进行实验：在开关S、S1都闭合和开关S闭合、S1断开两种情况下，改变电阻箱R1的阻值，读取电流表示数，绘制了如图乙所示的电流表示数I随R1变化的曲线。由上述信息可知：
（1）电源电压U为 V；
（2）RMN为 ；
（3）图乙中曲线 （填“A”或“B”）是根据开关S、S1都闭合时测得的实验数据绘制的；
（4）老师告诉小宁，暗箱的M、N之间只接有两个定值电阻：一个阻值为R0（R0值已知），另一个阻值未知，假设为Rx。求Rx的值。( )（用R0、RMN表示）
24．如图所示，电源两端电压为9V并保持不变，电阻R1的阻值为12Ω，当开关S闭合时，通过电阻R2的电流是0.25A。
求：（1）电压表的示数U1 ；（2）电阻R2的阻值 。
《14.2探究欧姆定律》参考答案
1．A
【详解】A．由可知，电阻一定时，导体两端的电压增大为原来的几倍，通过导体的电流也增大为原来的几倍，即通过导体的电流与其两端的电压成正比，故A正确；
B．在电路中，导体两端的电压变化是电流变化的原因，只有导体两端有电压时导体中才会有电流，因此不能由得出导体两端的电压与通过导体的电流成正比，故B错误；
C．导体的电阻由其本身的材料、长度、横截面积决定，与导体两端所加电压和通过电流的大小无关。因此不能由得出导体的电阻与其两端的电压成正比，与其通过的电流成正比，故C错误；
D．导体的电阻由其本身的材料、长度、横截面积决定，与导体两端所加电压和通过电流的大小无关，电压为0，电阻不为0。故D错误。
故选A。
2．A
【详解】电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以电阻的阻值不变，电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.2A，根据欧姆定律可得
解R＝4Ω，故A符合题意，BCD不符合题意。
故选A。
3．C
【详解】A．由图可知，开关S1闭合时，和串联，电流表测电路中的电流，电压表测两端电压，根据串联电路电压规律可得，两端电压，即电压表的示数为
故A正确，不符合题意；
B．串联电路电流相等，则流过的电流为1A，故B正确，不符合题意；
C．由欧姆定律可得，R2的阻值为
故C错误，符合题意；
D．由得，两端电压为
故D正确，不符合题意。
故选C。
4．A
【详解】AD． 电阻是导体本身的一种性质，与通过导体中的电流和导体两端的电压无关，因此，电阻R随电流I的变化图像是平行于横轴的直线，故A正确，D错误；
BC．在电阻不变时，导体中的电流与导体两端的电压成正比，其U—I图像是一条过原点的斜直线，故BC错误。
故选A。
5．D
【详解】R1与滑动变阻器R2并联，设MN间的电压为U，根据并联电路的电流关系，
则……………….①
………………②
联立①②，将R2=20Ω代入，解得 U=3V。故D正确为答案．
6．A
【详解】两个定值电阻并联后接入电路，根据并联电路的电压特点，电压相等，电流与电阻成反比，因为两个定值电阻阻值之比是1︰4，所以电流之比为4:1。故A符合题意，BCD不符合题意。
故选A。
7．C
【详解】在探究电流与电阻的关系时，需要更换不同电阻值的电阻，根据串联电路分压关系可知，电路中的电流和电阻两端的电压都发生了变化，为了保持电阻两端电压为一定值，应改变R2滑片的位置，所以ABD错误，C正确。
故选C。
【点睛】导体两端的电压一定时，导体中的电流跟导体的电阻成反比，在电阻一定时，导体中的电流跟导体的电压成正比。
8．D
【详解】A．根据欧姆定律的内容可知：对于同一段导体，电阻一定，其两端的电压越大，通过它的电流也越大，故A正确，不符合题意；
B．对于某一段导体来说，电阻的阻值不变，即电阻一定时，导体中的电流与导体两端的电压成正比，故B正确，不符合题意；
C．当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故C正确，不符合题意；
D．对于同一段导体，电阻一定,其大小与通过的电流大小无关，故D错误，符合题意．
9．A
【详解】已知
R1∶R2∶R3=1∶2∶3
则
R1=R
R2=2R
R3=3R
三个电阻并联后接到某电源上，因并联电路中各支路两端的电压相等，所以，通过它们的电流之比为
故A符合题意，BCD不符合题意。
选A。
10．C
【详解】德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即欧姆定律；为了纪念他作出的杰出贡献，人们将他的名字命名为电阻的单位。故C符合题意，ABD不符合题意。
故选C。
11．BC
【详解】A．根据题中图像可知酒精气体的浓度越小传感器的电阻越大，故A项错误；
B．由题中电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B项正确；
C．由题知，酒精气体浓度传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体浓度传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大，故C项正确；
D．当酒精气体浓度增大时，酒精气体浓度传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D项错误．
12．ACD
【详解】电阻的大小与导体的材料、长度、横截面积有关，铜线的电阻R与其长度和横截面积有关；故A正确；导体的电阻是导体的一种性质，与导体中的电流、导体两端的电压无关，故B错误；导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用，故C正确；导体的电阻是导体的一种性质，与导体中的电流、导体两端的电压无关，故D正确，故选ACD．
13．ABD
【详解】A．探究串联电路电压的特点时，多次测量的目的是寻找普遍规律，避免结论的偶然性。故A项符合题意；
B．探究电流与电压的关系时，多次测量的目的是寻找普遍规律，避免结论的偶然性。故B符合题意；
C．伏安法测定值电阻阻值时，多次测量的目的是求平均值，减小实验误差，不是为了寻找规律，故C项不符合题意；
D．探究电磁铁磁性强弱与电流大小的关系时，多次测量的目的是寻找普遍规律，避免结论的偶然性。故D符合题意；
14．BD
【详解】A．探究电流与电压的关系，需要保持电阻一定，改变接入电阻两端的电压，而灯泡的电阻会随温度发生变化，故A错误；
B．探究电流与电阻的关系，需要保持电压一定，改变电阻的大小，滑动变阻器的主要作用是要控制定值电阻两端的电压不变，故B正确；
C．探究串联电路电压的规律，多次测量是为了寻找普遍规律，故C错误；
D．电阻与导体材料、长度和横截面积都有关系，研究其中一个物理量对电阻的影响，需要控制其它物理量，采用控制变量法，故D正确。
故选BD。
15．CD
【详解】A．由电路图可知，两电阻串联，电流表测电路中电流，电压表测R2两端电压。调节滑片前，电路中电流为0.1A，R1两端电压为
故A错误；
B．该电路为串联电路，电流处处相等，调节滑片前，电流表示数为0.1A，则流经R1的电流为0.1A，故B错误；
CD．调节滑片后，电压表示数为0.5V，即R2两端电压为0.5V，由串联电路电压规律可知R1两端电压
电路中电流为
R2接入电路的阻值
故CD正确。
故选CD。
16．15
【详解】由欧姆定律得该导体的电阻
电阻和电压电流是没有关系的，所以电压变为6V时，电阻保持不变。
17． 3 反比
【详解】[1]由图像可知，当电路中定值电阻R1=5Ω时，电流I1=0.6A，定值电阻两端的电压为
当电路中定值电阻R2=10Ω时，电流I2=0.3A，定值电阻两端的电压为
当电路中定值电阻R3=15Ω时，电流I3=0.2A，定值电阻两端的电压为
由上分析可知，定值电阻两端电压为定值3V，故实验中控制定值电阻R两端的电压为3V。
[2]两个变量的乘积为定值时，两个变量成反比。由[1]分析可知，实验中流过定值电阻的电流I与定值电阻阻值R的乘积等于电阻两端电压3V，为一个定值，故由实验数据可知：当电压一定时，电流与电阻成反比。
18． 1∶1 4∶3
【详解】[1]当S1闭合、S2断开时，两电阻并联，电流表测并联电路的总电流，电压表测电源电压；当S1断开、S2闭合时，电路连接关系不变，电流表测通过R2的电流，电压表测电源电压，因电源电压不变，故
U1∶U2＝1∶1
[2]根据并联电路各支路互不影响，通过R2的电流保持不变为I2，根据U＝IR可知，在电压不变时，电流与电阻成反比，因R1＝3R2，故通过R1的电流为，根据并联电路电流的规律可得总电流
I1＝+I2＝
则两次电流表示数之比为
I1∶I2＝∶I2＝4∶3
19． 电压 电阻
【详解】[1][2]电压是形成电流的原因，故电路中的电流与电阻两端的电压有关，电阻是导体对电流的阻碍作用，故电路中电流与电阻有关，故改变电路中的电流有两种方法，一是改变电压，二是改变电阻。
20．
【详解】由于并联电路中各支路两端电压相等，所以通过电阻的电流之比等于电阻的反比，即
21． 定值电阻R1短路 0.36 电压 反比
【详解】（1）[1]在探究电流与电阻的关系的实验中，所用电路应是串联电路，电压表与电阻并联，由于电源电压为3V，所以应选择0~3V的量程；滑动变阻器已接了下面一个接线柱，可再接上面任意一个接线柱，如图所示：
（2）[2]电流表有示数，电压表无示数，说明与电压表并联部分发生短路，所以电路中的故障可能是定值电阻R1短路。
[3]由乙图知，电流表的量程为0~0.6A，分度值为0.02A，示数为0.36A。
（3）[4]将5Ω电阻换成10Ω后，电压表的示数会变大，所以应该增大滑动变阻器的阻值，即应将滑动变阻器的滑片P向A端移动，使电压表仍为原来的示数不变。
（5）[5]分析表格数据知，每一组对应的电阻与电流的乘积是一个定值，那么电流和电阻的关系为：当电压一定时，通过导体中的电流与电阻成反比。
22．（1）1.5A；因并联电路中干路电流等于各支路电流之和，所以，干路电流大于0.6A，电流表的量程为0-3A，分度值为0.1A，示数为1.5A；（2）6.67Ω
【分析】有电路图可知，闭合开关S，R1与R2并联，电流表测干路电流．
【详解】（1）因为并联电路中各支路两端电压相等，所以通过R1的电流：，
因并联电路中干路电流等于各支路电流之和，所以，干路电流大于0.6A，电流表的量程为0-3A,分度值为0.1A，示数为1.5A；
（2）通过R2的电流：，R2的阻值：．
【点睛】根据并联电路特点和欧姆定律求出R1的电流，根据并联电路的电流特点结合R1的电流及电流表的示数，确定电流表的量程，根据分度值读出示数．
23． 6 10Ω B 见解析
【详解】（1）[1]（2）[2]（3）[3]当开关S、S1闭合时，RMN短路，只有R1接入电路，电流表测电流，R1两端电压等于电源电压；当开关S闭合，S1断开时，RMN与R1串联。由图乙得，B曲线当R1为30欧时，电流为0.2A，A曲线当R1为20欧时，电流为0.2A，根据串联总电阻关系，B曲线为开关S、S1闭合，A曲线为开关S闭合，S1断开。电源电压为
解得
（4）[4]因为暗箱的M、N之间只接有两个定值电阻R0和RX，串联电路中的总电阻比任何一个分电阻都要大，并联电路中的总电阻比任何一个分电阻都要小，若
R0RMN
则R0和Rx应并联，即有
24． 3V 24Ω
【详解】（1）[1]由电路图可知，两电阻串联，电压表测的电压，因通过电阻的电流是0.25A，根据串联电路电流的规律,通过的电流I=0.25A，因电阻的阻值为12Ω，由可得，电压表的示数
（2）[2]电源两端电压为9V并保持不变，根据串联电路电压的规律，电阻的电压
由可得，电阻的阻值
R/Ω
I/A
1
5
2
10
0.18
3
20
0.09
题号
1
2
3
4
5
6
7
8
9
10
答案
A
A
C
A
D
A
C
D
A
C
题号
11
12
13
14
15





答案
BC
ACD
ABD
BD
CD
