一、单选题

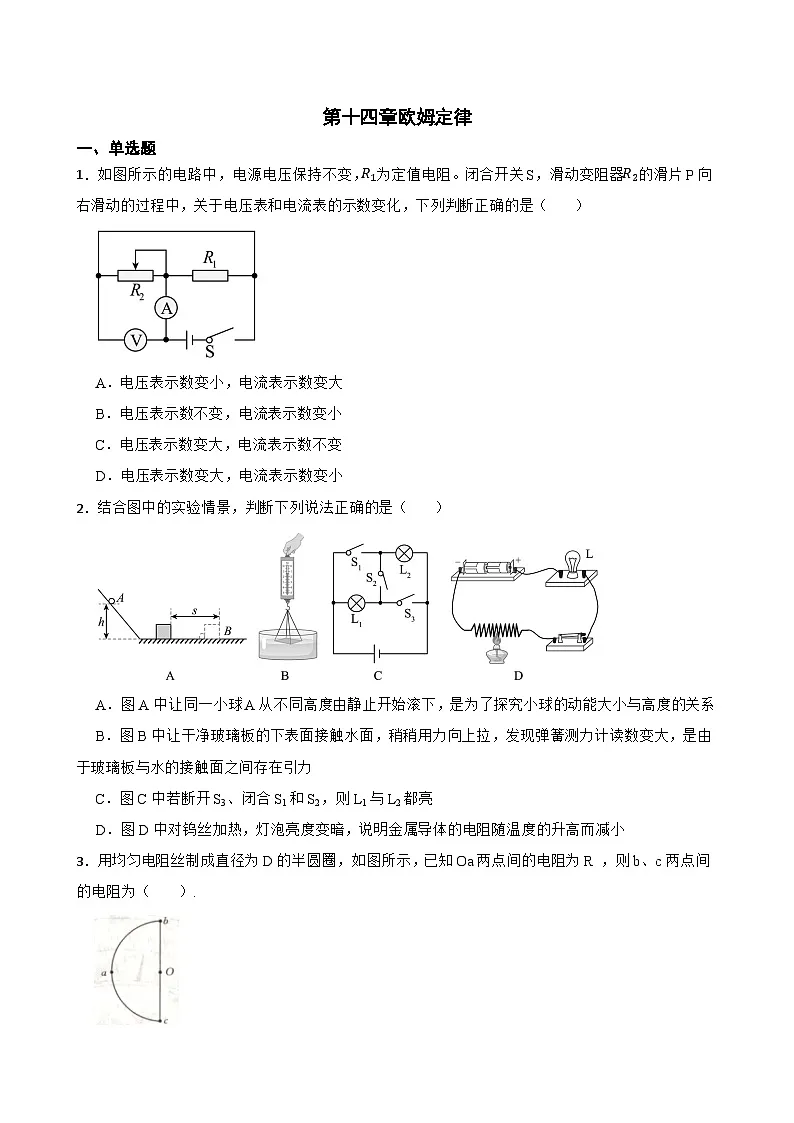

1．如图所示的电路中，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（ ）
A．电压表示数变小，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数变大，电流表示数不变
D．电压表示数变大，电流表示数变小
2．结合图中的实验情景，判断下列说法正确的是（ ）
A．图A中让同一小球A从不同高度由静止开始滚下，是为了探究小球的动能大小与高度的关系
B．图B中让干净玻璃板的下表面接触水面，稍稍用力向上拉，发现弹簧测力计读数变大，是由于玻璃板与水的接触面之间存在引力
C．图C中若断开S3、闭合S1和S2，则L1与L2都亮
D．图D中对钨丝加热，灯泡亮度变暗，说明金属导体的电阻随温度的升高而减小
3．用均匀电阻丝制成直径为D的半圆圈，如图所示，已知Oa两点间的电阻为R ，则b、c两点间的电阻为（ ）.
A．8πR(π+2)2B．2πR(π+2)2C．RD．无法计算
4．如图所示，电源电压恒为3V，定值电阻R：的阻值为20。闭合开关后，电流表示数为0.1A，调节滑动变阻器R2的滑片，使电压表示数为0.5V。下列说法正确的是
A 调节滑片前， R1两端电压为2.5V
A．调节滑片前，流经R1的电流为0.125A
B．调节滑片后， R2接入电路的阻值为5Ω
C．调节滑片后，R1两端电压为2.5V

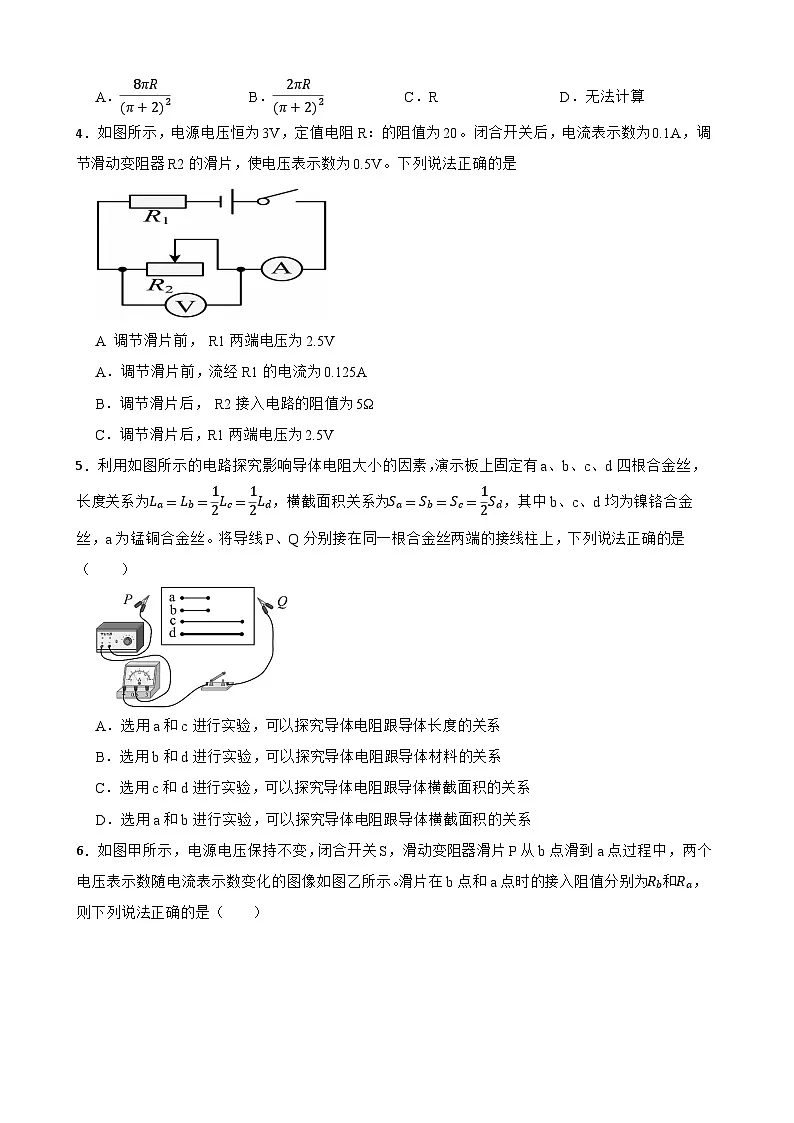

5．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12Lc=12Ld，横截面积关系为Sa=Sb=Sc=12Sd，其中b、c、d均为镍铬合金丝，a为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和c进行实验，可以探究导体电阻跟导体长度的关系
B．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
C．选用c和d进行实验，可以探究导体电阻跟导体横截面积的关系
D．选用a和b进行实验，可以探究导体电阻跟导体横截面积的关系

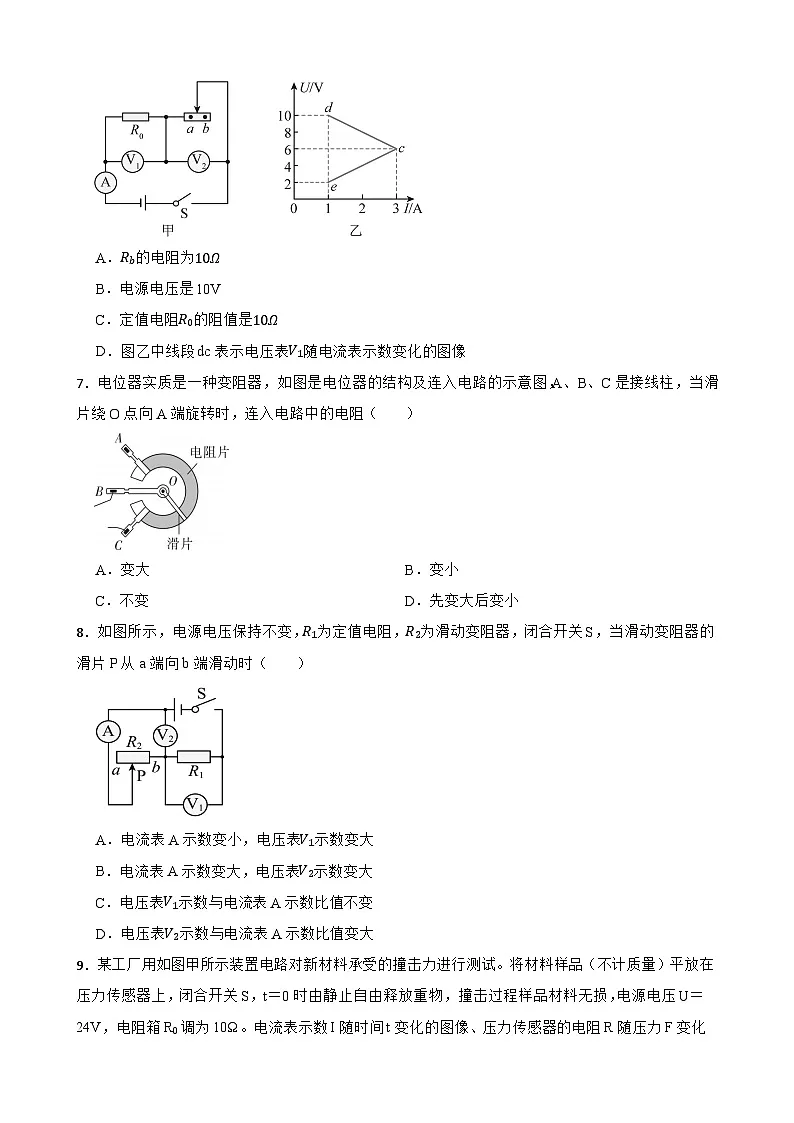

6．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑到a点过程中，两个电压表示数随电流表示数变化的图像如图乙所示。滑片在b点和a点时的接入阻值分别为Rb和Ra，则下列说法正确的是（ ）
A．Rb的电阻为10Ω
B．电源电压是10V
C．定值电阻R0的阻值是10Ω
D．图乙中线段dc表示电压表V1随电流表示数变化的图像
7．电位器实质是一种变阻器，如图是电位器的结构及连入电路的示意图，A、B、C是接线柱，当滑片绕O点向A端旋转时，连入电路中的电阻（ ）
A．变大B．变小
C．不变D．先变大后变小
8．如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）
A．电流表A示数变小，电压表V1示数变大
B．电流表A示数变大，电压表V2示数变大
C．电压表V1示数与电流表A示数比值不变
D．电压表V2示数与电流表A示数比值变大
9．某工厂用如图甲所示装置电路对新材料承受的撞击力进行测试。将材料样品（不计质量）平放在压力传感器上，闭合开关S，t＝0时由静止自由释放重物，撞击过程样品材料无损，电源电压U＝24V，电阻箱R0调为10Ω。电流表示数I随时间t变化的图像、压力传感器的电阻R随压力F变化的图像如图乙所示，以下结论中正确的是（ ）
①样品放上去时，压力传感器的电阻为120Ω
②由图像可估算：重物所受重力一定小于400N
③在撞击过程中，样品受到的最大撞击力是600N
④若将重物开始下落的高度调高且最大电流不变，可以将R0适当调小
A．①②B．①③C．②③D．③④
10．如图甲所示电路，电源电压保持不变，R0为定值电阻，闭合开关S，滑动变阻器滑片P从a端移到b端，电压表和电流表的示数变化图像如图乙所示，以下说法正确的是（ ）
A．定值电阻R0的阻值是20Ω
B．电源电压为6V
C．滑动变阻器的最大阻值10Ω
D．当电流表的示数是0.6A时，滑动变阻器接入电路的电阻为5Ω
二、填空题
11．滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。
12．小明用如图所示的电路图来测量电阻R的大小，闭合开关S，滑动变阻器的滑片P向右滑动，则电压表示数 ，他移动滑片多次测量求R的平均值是为了 。
13．将一段电阻丝接入电路中，测得其两端电压为2.4V，电流表的指针位置如图所示，此时通过它的电流为 A，则该电阻丝的电阻为 Ω。
14．如图甲所示电路中，闭合开关S，调节滑动变阻器的滑片从最右端滑至能使灯泡正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示。则电源电压为 V；灯泡正常发光时，电流表示数为 A；曲线b是表示电流表示数与 （填写或“V1”或“V2”）的示数的关系。
15．如题图甲所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片从一端移至另一端的过程中，两电压表的示数随电路中电流变化的图像如题图乙所示，根据图像的信息可知： (选填"a”或"b”)是电压表示数变化的图像，电源电压为 V，滑动变阻器R的最大阻值为 Ω。
16．如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象信息可知： （选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为 V，电阻R1= Ω，R2的最大阻值为 Ω。
三、科普阅读题
17．阅读材料，回答问题。
教室护眼灯
教室护眼灯的外观图如图甲所示，它工作时光线柔和，基本无可视频闪，也就是在相同时间内闪烁的次数比较多，人眼几乎感觉不到，且不会产生刺眼的眩光，能有效预防近视的发生。常见的眩光类型有直接眩光、反射眩光和光幕眩光，直接眩光由灯具产生，反射眩光和光幕眩光主要由高反射物体表面产生。
教室护眼灯采用双侧发光的方式，光源放在灯具的两条长边上，发出的光由两侧的导光板向中央传播，在没有导光点的导光板上，光不能从导光板表面射出，起不到照明作用。当遇到导光板底部的导光点时，改变了光线的传播方向，由导光板正面射出，如图乙所示。最后通过扩散膜、微晶防眩板均匀射出。
教室护眼灯工作时也会产生热量，研究表明护眼灯灯珠的电阻随温度的升高而减小，图丙是温度为T1时护眼灯灯珠工作时的电流与电压的关系图像。当电路中加载一定的电压或工作电压超过某一特定值时，微小的电压变化会造成电流的急剧变化，进而导致护眼灯过度发热而损坏，因此要给护眼灯配置合理的电源进行供电。
（1）护眼灯与白炽灯在发光时相比不会产生眩光，白炽灯产生的眩光属于 眩光；
（2）导光板材料主要利用了下列哪种物理属性 ；
A．导电性 B．导热性 C．磁性 D．透明度
（3）当光由两侧的导光板向中央传播时，在非导光点处，发生 ；在导光点处，发生 （均选填“反射”“折射”或“反射和折射”）；
（4）当护眼灯灯珠的温度由T1升高到T2时，电流与电压的关系图像应在丙图像中的 （填“区域Ⅰ”“区域Ⅱ”或“工作区”）；
（5）图丁是四种不同电源输出的电压或电流随时间变化的关系图像，其中最符合护眼灯灯珠工作特性要求的供电方案是 。
