初中物理人教版（2024）九年级全册（2024）第2节 电流和电路课时训练

这是一份初中物理人教版（2024）九年级全册（2024）第2节 电流和电路课时训练，共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

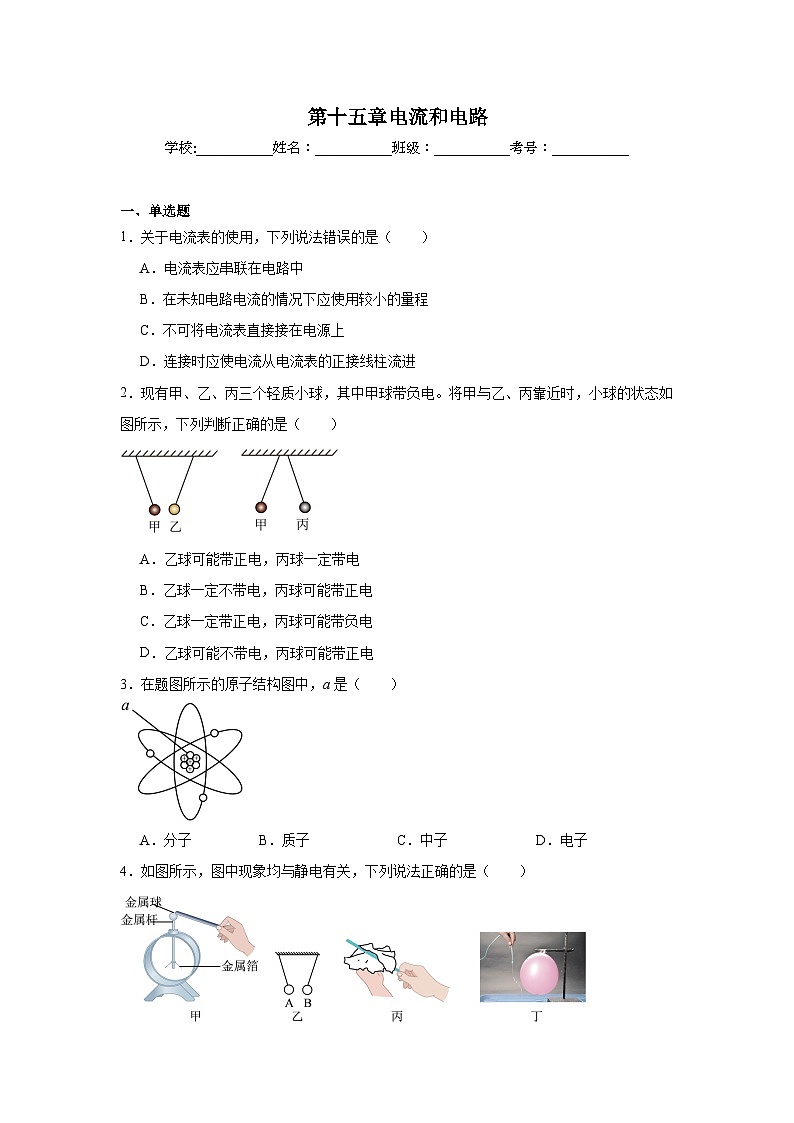

一、单选题
1．关于电流表的使用，下列说法错误的是（ ）
A．电流表应串联在电路中
B．在未知电路电流的情况下应使用较小的量程
C．不可将电流表直接接在电源上
D．连接时应使电流从电流表的正接线柱流进
2．现有甲、乙、丙三个轻质小球，其中甲球带负电。将甲与乙、丙靠近时，小球的状态如图所示，下列判断正确的是（ ）
A．乙球可能带正电，丙球一定带电
B．乙球一定不带电，丙球可能带正电
C．乙球一定带正电，丙球可能带负电
D．乙球可能不带电，丙球可能带正电
3．在题图所示的原子结构图中，a是（ ）
A．分子B．质子C．中子D．电子

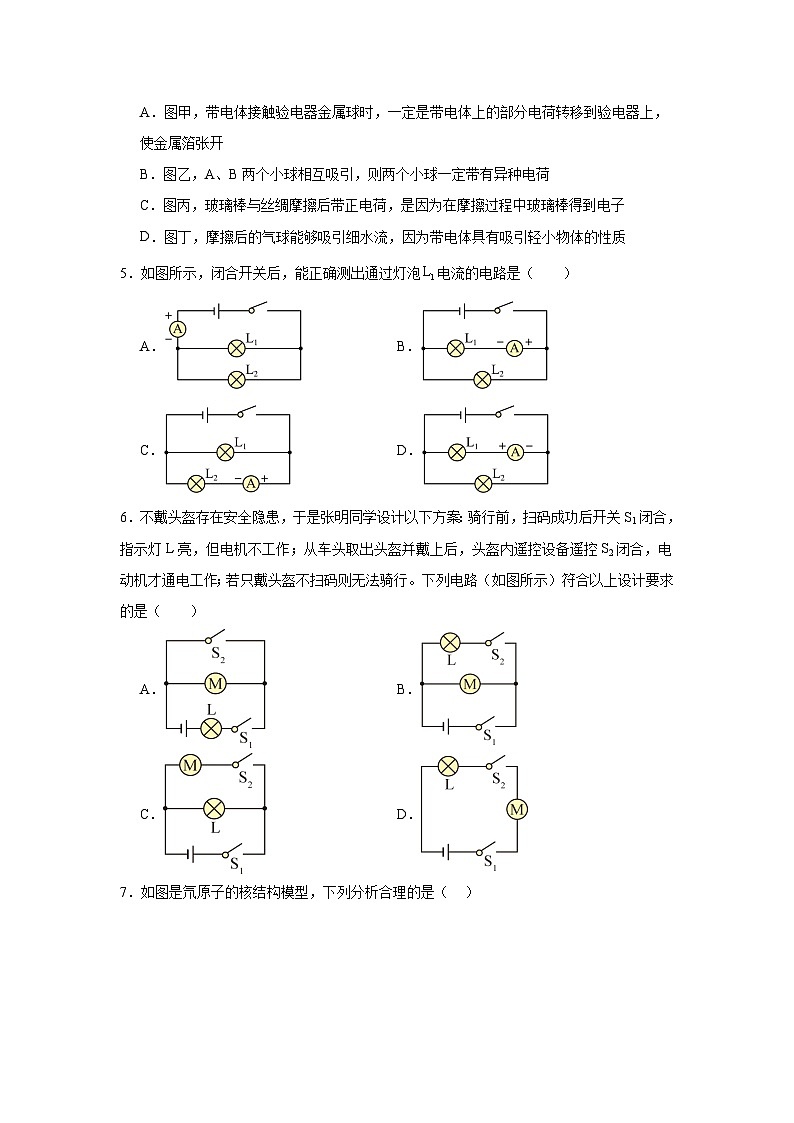

4．如图所示，图中现象均与静电有关，下列说法正确的是（ ）
A．图甲，带电体接触验电器金属球时，一定是带电体上的部分电荷转移到验电器上，使金属箔张开
B．图乙，A、B两个小球相互吸引，则两个小球一定带有异种电荷
C．图丙，玻璃棒与丝绸摩擦后带正电荷，是因为在摩擦过程中玻璃棒得到电子
D．图丁，摩擦后的气球能够吸引细水流，因为带电体具有吸引轻小物体的性质
5．如图所示，闭合开关后，能正确测出通过灯泡电流的电路是（ ）
A．B．
C．D．
6．不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路（如图所示）符合以上设计要求的是（ ）
A．B．
C．D．

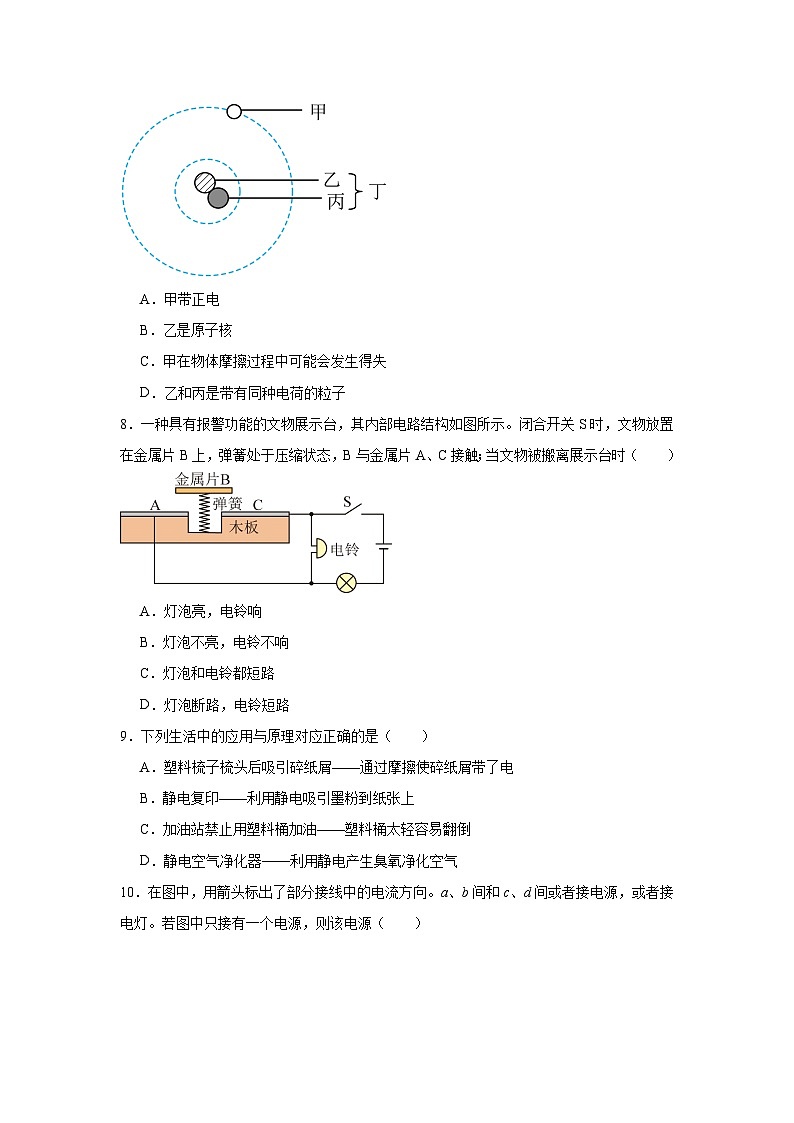

7．如图是氘原子的核结构模型，下列分析合理的是（ ）
A．甲带正电
B．乙是原子核
C．甲在物体摩擦过程中可能会发生得失
D．乙和丙是带有同种电荷的粒子
8．一种具有报警功能的文物展示台，其内部电路结构如图所示。闭合开关S时，文物放置在金属片B上，弹簧处于压缩状态，B与金属片A、C接触；当文物被搬离展示台时（ ）
A．灯泡亮，电铃响
B．灯泡不亮，电铃不响
C．灯泡和电铃都短路
D．灯泡断路，电铃短路
9．下列生活中的应用与原理对应正确的是（ ）
A．塑料梳子梳头后吸引碎纸屑——通过摩擦使碎纸屑带了电
B．静电复印——利用静电吸引墨粉到纸张上
C．加油站禁止用塑料桶加油——塑料桶太轻容易翻倒
D．静电空气净化器——利用静电产生臭氧净化空气
10．在图中，用箭头标出了部分接线中的电流方向。a、b间和c、d间或者接电源，或者接电灯。若图中只接有一个电源，则该电源（ ）
A．只能接在a、b间B．只能接在c、d间
C．可以接在a、b间，也可以接在c、d间D．条件不足，无法确定
二、填空题
11．用橡胶梳给猫咪梳理毛发时，发现猫的长毛“炸开了”，这是因为猫毛与梳子摩擦，猫毛之间带上了 （选填“同种”或“异种”）电荷相互排斥，摩擦带电过程中是 （选填“正电荷”或“负电荷”）在转移。
12．如图所示，使用电流表前需用螺丝刀 （选填“顺”或“逆”）时针旋转调零旋钮，让指针在零刻度线处，接入电路后，电流表先用 （选填“大”或“小”）量程进行“试触”。
13．如图，小朋友沿塑料滑梯滑下，长发竖起散开，这是 现象，头发散开的原因是 ；同时由于摩擦生热，臀部发烫，这是通过 方式改变物体内能。
14．太阳是离我们最近的一颗 （选填“恒星”、“行星”或“卫星”），其内部存在大量的氢原子，在一个氢原子中，电子带 电（选填“正”或“负”）。晒太阳的时候会感觉身上暖暖的，这是通过 （选填“做功”或“热传递”）改变了身体的内能。
15．电流表的表盘：
在0～3A量程读出的示数是指针指向相同位置时，在0～0.6A量程上读出的示数的 倍。
* 部分电流表的三个接线柱分别是“+”、“0.6”和“3”。这时“0.6”和“3”是负接线柱，电流要从“ ”流入，再从“0.6”或“3”流出。
16．如图，课堂实验中，老师用毛皮摩擦过的PVC塑料管隔空推起塑料细丝，使它不下落，塑料细丝在空中分散开来，原因是 。
三、作图题
17．请用笔画线表示导线将如图所示的实物电路连接成完整的电路，并在虚线框内画出电路图。（要求：开关S1同时控制两盏灯，开关S2只控制灯L2，电流表测量通过灯L1的电流，实物电路中的导线不能交叉）
四、实验题
18．某小组在“探究串联电路的电流规律”实验中，选用不同规格的小灯泡L1、L2进行实验，电路图如图（a）所示。
(1)闭合开关后，发现两个小灯泡忽明忽暗，电流表的指针也来回摆动。导致此现象的原因可能是______。
A．某段导线断开B．开关处接触不良
C．小灯泡L1被短路D．电流表被烧坏
(2)小晨同学排除故障后，电流表A1、A2的示数如图（b）（c）所示分别为0.3A和0.28A，在后续实验中他们最应该调整电流表A1的 ，再继续试验。
(3)实验中，小组同学把实验数据记录在上表中。小华则认为数据不具备普遍性，需要多次进行实验。小涵说实验室的小灯泡只有“2.5V 0.3A”和“3.8V 0.3A”两种规格，已经无法再找到其它规格的小灯泡了。你认为下列做法最合理的是______。
A．直接使用以上数据得到“串联电路电流相等”的结论
B．通过多次断开闭合开关得到多组数据，再得出结论
C．把两个小灯泡位置交换后再次实验，再得出结论
D．利用阻值不同的电阻替换小灯泡多次实验后得出结论
(4)另一小组进行实验时观察到两个灯泡都不发光，但是电流表有示数，导致这种情况的原因可能是 （选填“电流表短路”“L1开路”“L2短路”或“电源电压过低”）。
五、计算题
19．在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9A，通过L1的电流为0.6A，则通过L2的电流是多少？
《第十五章电流和电路》参考答案
1．B
【详解】试题分析：电流表的正确使用方法是：电流表要串联在电路中；电流要从电流表的正接线柱进，从负接线柱出；被测电流不能超过电流表量程；不能将电流表直接接在电源两极上．
A、电流表要与被测电路串联，所以A正确，不合题意；
B、在未知电路电流的情况下应使用较大的量程试触，根据指针偏转角度估计电流大小，选择合适的量程．故B错误，选项Ｂ符合题意；
C、电流表电阻很小，若直接接在电源上，电流表会很大，烧坏电流表，故C正确，不合题意；
D、电流表接入电路中，应使电流从电流表的正接线柱流进，若接反，指针会反转，损坏电流表，故D正确，不合题意．
考点：电流表的正确使用
2．A
【详解】由题意可知，甲带负电，甲与丙相互排斥，则丙一定带负电；甲与乙相互吸引，则乙可能带正电，也可能不带电，故A正确，故BCD错误。
故选A。
3．C
【详解】原子是由原子核和核外电子组成的，原子核又是由质子和中子组成的，其中质子带正电，中子不带电；由原子结构示意图可知，a位于最内部而且不带电，是中子，故ABD不符合题意，C符合题意。
故选C。
4．D
【详解】A．带电体接触验电器金属球时，若带电体带正电，是验电器上的部分负电荷转移到验电器上，使金属箔张开，故A错误；
B．两个小球相互吸引，则两小球可能带有异种电荷，也可能是一个小球带电、另一个小球不带电，故B错误；
C．玻璃棒与丝绸摩擦后带正电荷，是因为在摩擦过程中玻璃棒失去电子，故C错误；
D．摩擦后的气球带了电，能够吸引轻小物体，所以气球能够吸引细水流，故D正确。
故选D。
5．B
【详解】A．电流表在干路中，测量的是干路电流，即通过L1​和L2​的电流之和，不是通过L1​的电流，故A错误；
B．电流表与L1​串联，且电流表正负接线柱连接正确（电流从正接线柱流入，从负接线柱流出 ），能正确测出通过灯泡L1​的电流，故B正确；
C．电流表与L2串联，测量的是通过L2​的电流，不是通过L1​的电流，故C错误；
D．电流表与L1​串联，但电流表正负接线柱接反了，这样会导致电流表指针反向偏转，损坏电流表，不能正确测量电流，故D错误。
故选B。
6．C
【详解】A．如图，骑行前，扫码成功后开关S1闭合，指示灯L亮，电动机工作，遥控S2闭合，电动机被短路，不能工作，故A不符合题意；
B．如图，扫码成功后开关S1闭合，电动机工作，从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，指示灯亮；开关S1在干路上，若只戴头盔不扫码，即只闭合S2，电动机不工作，指示灯不亮，故B不符合题意；
C．如图，骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机通电工作；若只戴头盔不扫码，即只闭合S2，指示灯不亮，电动机不工作，无法骑行，故C符合题意；
D．如图，扫码成功后开关S1闭合，只有再闭合S2，指示灯L亮，电动机工作，故D不符合题意。
故选C。
7．C
【详解】A．由题图可知，甲是电子，带负电，故A不符合题意；
B．丁位于原子中心，是原子核，故B不符合题意；
C．因为甲是电子，在与物体摩擦过程中可能会发生得失而使物体带电，故C符合题意。
D．乙和丙组成丁（原子核），则一个是带电的质子，一个是不带电的中子，故D不符合题意。
故选C 。
8．A
【详解】由图知，文物放置在金属片B上，电铃被短路，电铃不工作，灯泡发光；当文物被搬离展示台时，金属片B在弹簧作用下向上移动，与A、C断开接触，电铃不再被短路，此时电铃与灯泡串联在电路中，因此灯泡亮且电铃响，起到报警的作用，故A符合题意，BCD不符合题意。
故选A。
9．B
【详解】A．塑料梳子梳头后与头发摩擦起电，塑料梳子能吸引碎纸屑是因为带电的塑料梳子能够吸引轻小物体，故A错误；
B．静电复印时，让纸张带电吸引墨粉，是利用了静电，故B正确；
C．在加油站使用塑料桶盛装汽油可能因摩擦起电引起火灾，故C错误；
D．静电空气净化器利用静电吸附空气中轻小尘埃来净化空气，故D错误。
故选B。
10．C
【详解】电流只能从电源的正极流出，由电源的负极流入；假设ab是电源，则a为电源的正极，b为电源的负极，cd为电灯，此时电流从a出发，经cd间的电灯回到负极，电路中的两灯泡L1、L2会发生短路，此时为一个灯泡（在c、d间）的简单电路，故这样可以组成电路并符合题目中所标的电流方向；假设cd是电源，则c为电源的正极，d为电源的负极，ab为电灯，此时电流从c出发，经ab间的电灯回到负极，电路中的两灯泡L1、L2仍会发生短路，此时为一个灯泡（在a、b间）的简单电路，故这样也可以组成电路并符合题目中所标的电流方向；综上可知，两种情况都可以，故C符合题意，ABD不符合题意。
故选C。
11．
同种
负电荷
【详解】[1]猫毛与梳子摩擦而带电，猫毛所带电荷为同种电荷，由于同种电荷相互排斥，所以猫的长毛“炸开了”。
[2]摩擦起电的本质是电子的转移，电子带负电荷，故摩擦带电过程中是负电荷在转移。
12． 顺 大
【解析】【小题1】[1]电流表使用前需要先调零，由于指针偏左，因而具体操作是用螺丝刀将旋钮顺时针旋转。
[2]用电流表测电流时，如果不能估计出电流的大小，为防止电流表烧坏，应用大量程进行试触，根据指针偏转的角度选择合适的量程。
13． 摩擦起电 同种电荷相互排斥 做功
【详解】[1]小朋友沿塑料滑梯滑下，小朋友与塑料滑梯摩擦，使得小朋友和塑料滑梯都带上了电，这是摩擦起电现象。
[2]小朋友的头发由于摩擦带上了同种电荷，同种电荷相互排斥，所以小朋友的头发散开。
[3]摩擦过程中机械能转化为内能，所以臀部发烫，这是用做功的方式来改变物体的内能。
14． 恒星 负 热传递
【详解】[1]太阳是太阳系的中心，它是一颗能够自行发光发热的恒星。在太阳系中，地球是围绕太阳公转的一颗行星。而卫星则是围绕行星公转的天体，如月球就是地球的卫星。因此，我们看到的太阳是离地球最近的一颗恒星。
[2]原子由原子核和核外电子组成，原子核带正电，电子带负电，所以在一个氢原子中，电子带负电。
[3]晒太阳的时候，太阳放出热量，身体吸收热量，所以会感觉身上暖暖的，这是通过热传递改变了身体的内能。
15． 5 +
【详解】[1]电流表的表盘分成了30个小格，在0～3A量程时，分度值是0.1A，在0～0.6A量程时，分度值是0.02A；即0～3A量程时每个小格是在0～0.6A量程时的5倍；因此指针指向相同位置时上在0～3A量程读出的示数是在0～0.6A量程上读出的示数的5倍。
[2]部分电流表的三个接线柱分别是“+”、“0.6”和“3”；这时“0.6”和“3”是负接线柱，“+”是共用的正接线柱，电流要从“+”流入，再从“0.6”或“3”流出。
16．同种电荷相互排斥
【详解】用毛皮分别摩擦塑料丝和PVC塑料管，由于摩擦起电，塑料和PVC管带电，PVC塑料管隔空推起塑料细丝，使它不下落，塑料细丝在空中分散开来，原因是塑料细丝带上了同种电荷，同种电荷相互排斥。
17． ；
【详解】开关S1同时控制两盏灯，则开关S1在干路上，开关S2只控制灯L2，则开关S2要和灯L2串联，电流表测量通过灯L1的电流，则电流表与灯L1串联，如图所示：
电源和开关S1在干路上，开关S2和灯L2串联，在其中一条支路上，电流表和灯L1串联，在另一条支路上，如图所示：
18．(1)B
(2)量程
(3)D
(4)电源电压过低
【详解】（1）A．若某段导线断开，电路断路，则灯不发光，电流表没有示数，故A不符合题意；
B．开关处接触不良，则电路时通时断，会发现两灯的亮度不稳定，电流表的指针也来回摆动，故B符合题意；
C．小灯泡L1被短路，则该灯泡不发光，由于总电阻变小，电流表示数会变大，故C不符合题意；
D．电流表被烧坏，则电路断路，灯不发光，电流表没有示数，故D不符合题意。
故选B。
（2）由图可知，A1接大量程，A2接小量程，示数分别为0.3A和0.28A，为了使结论更具有准确性，应该调整电流表A1的量程，换用小量程，再继续试验。
（3）为了验证“串联电路中电流处处相等”这一结论，需要在不同负载(阻值)条件下多次实验收集数据。实验室若无更多规格的灯泡，最合理的做法是选用不同阻值的电阻替换灯泡做多次实验。
故选 D。
（4）两个灯泡都不发光，但是电流表有示数，则电路不可能是开路，若L2短路，则另外一个灯泡亮；若电流表短路，电流表将不会有示数；所以只能是电源电压过低导致两个灯泡都不发光，但是电流表有示数。
19．（1）0.6A，0；（2）0.2A，0.2A；（3）0.3A
【详解】解：（1）只闭合S1时，电路为L1的简单电路，L2被短路，电流表测电路中的电流，则通过L1的电流为0.6A，通过L2的电流为0。
（2）只闭合S2时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
（3）当闭合S1和S3时，两灯泡并联，电流表测干路电流，因为干路中的电流等于各支路电流的和，所以通过L2的电流为
答：（1）只闭合S1时，通过L1和L2的电流分别是0.6A，0；
（2）只闭合时，通过L1和L2的电流分别是0.2A，0.2A；
（3）当闭合S1和S3时，通过L2的电流是0.3A。
量程
使用接线柱*
表盘上刻度位置
大格代表值
小格代表值
0～0.6A
“-”和“0.6”
下一行
0.2A
0.02A
0～3A
“-”和“3”
上一行
1A
0.1A
I1/A
I2/A
I3/A
0.28
0.28
0.28
题号
1
2
3
4
5
6
7
8
9
10
答案
B
A
C
D
B
C
C
A
B
C
