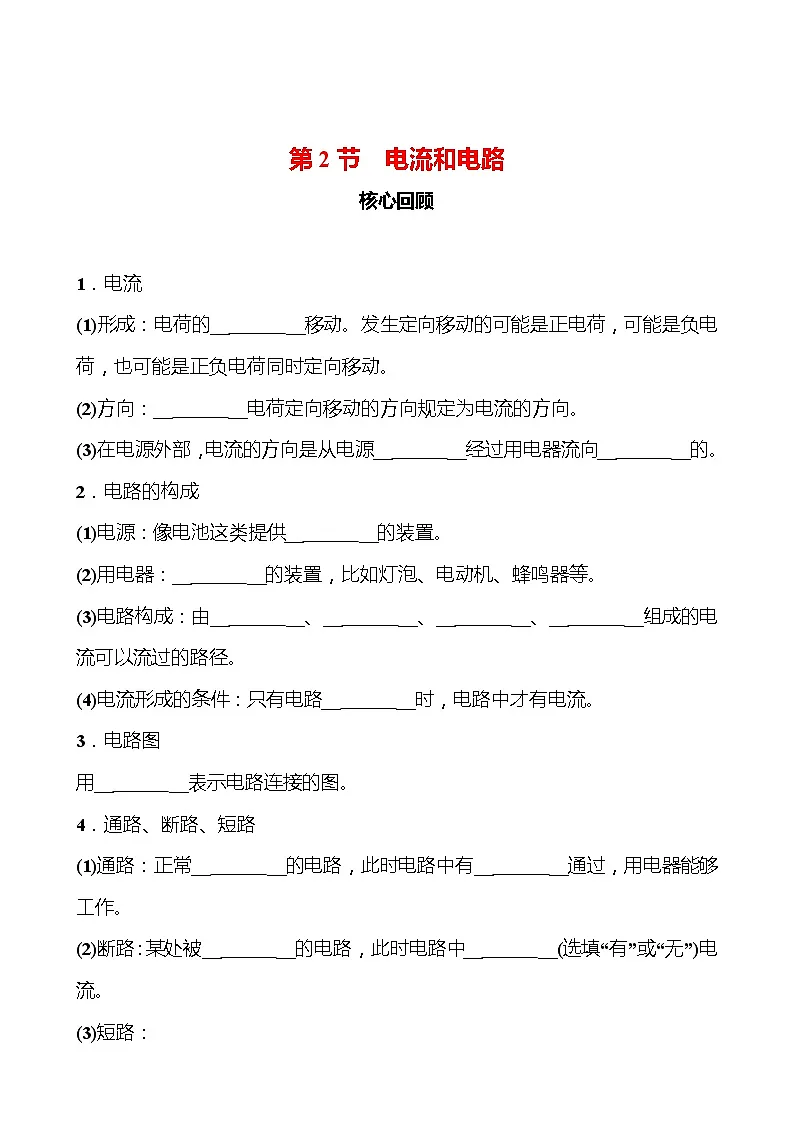

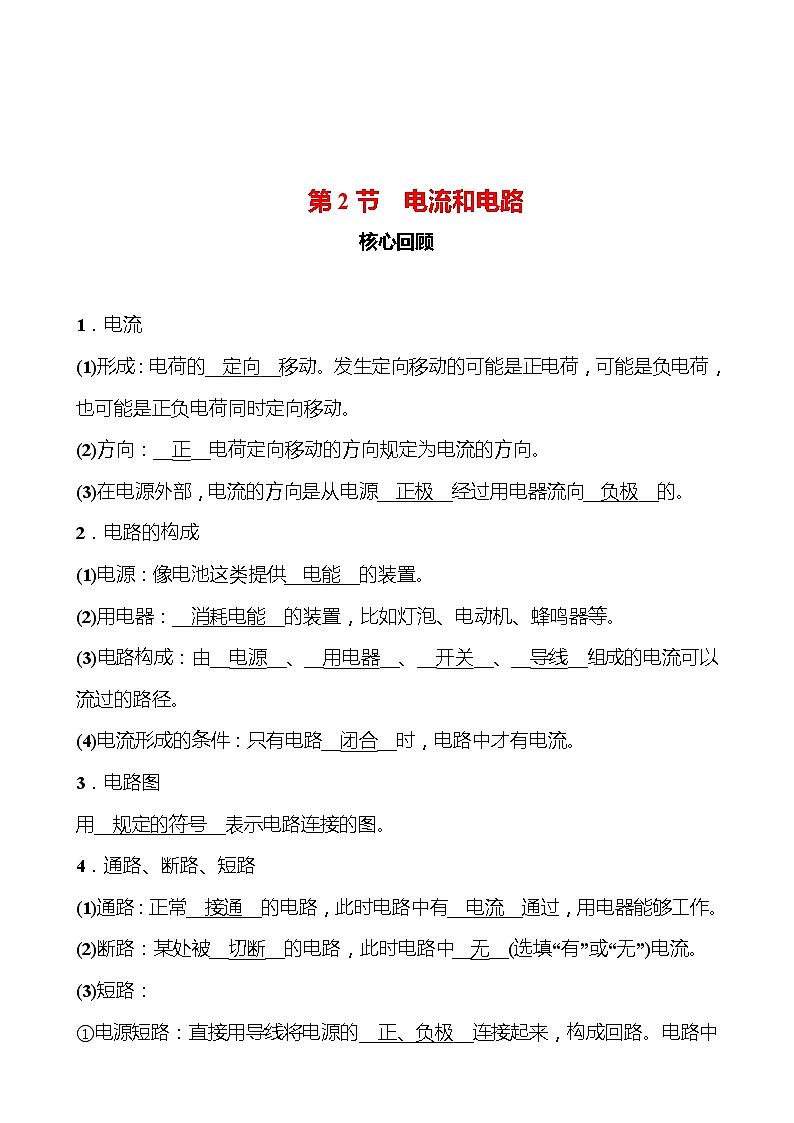

核心回顾
1．电流
(1)形成：电荷的__ __移动。发生定向移动的可能是正电荷，可能是负电荷，也可能是正负电荷同时定向移动。
(2)方向：__ __电荷定向移动的方向规定为电流的方向。
(3)在电源外部，电流的方向是从电源__ __经过用电器流向__ __的。
2．电路的构成
(1)电源：像电池这类提供__ __的装置。
(2)用电器：__ __的装置，比如灯泡、电动机、蜂鸣器等。
(3)电路构成：由__ __、__ __、__ __、__ __组成的电流可以流过的路径。
(4)电流形成的条件：只有电路__ __时，电路中才有电流。
3．电路图
用__ __表示电路连接的图。
4．通路、断路、短路
(1)通路：正常__ __的电路，此时电路中有__ __通过，用电器能够工作。
(2)断路：某处被__ __的电路，此时电路中__ __(选填“有”或“无”)电流。
(3)短路：

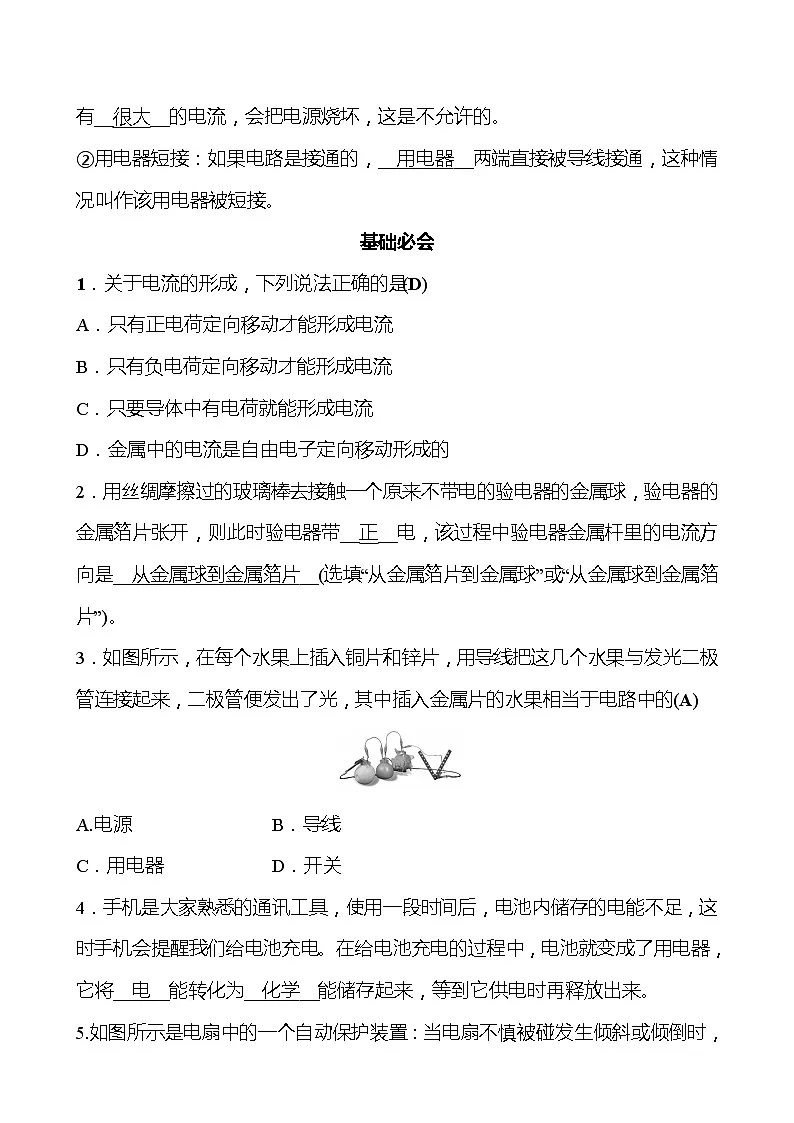

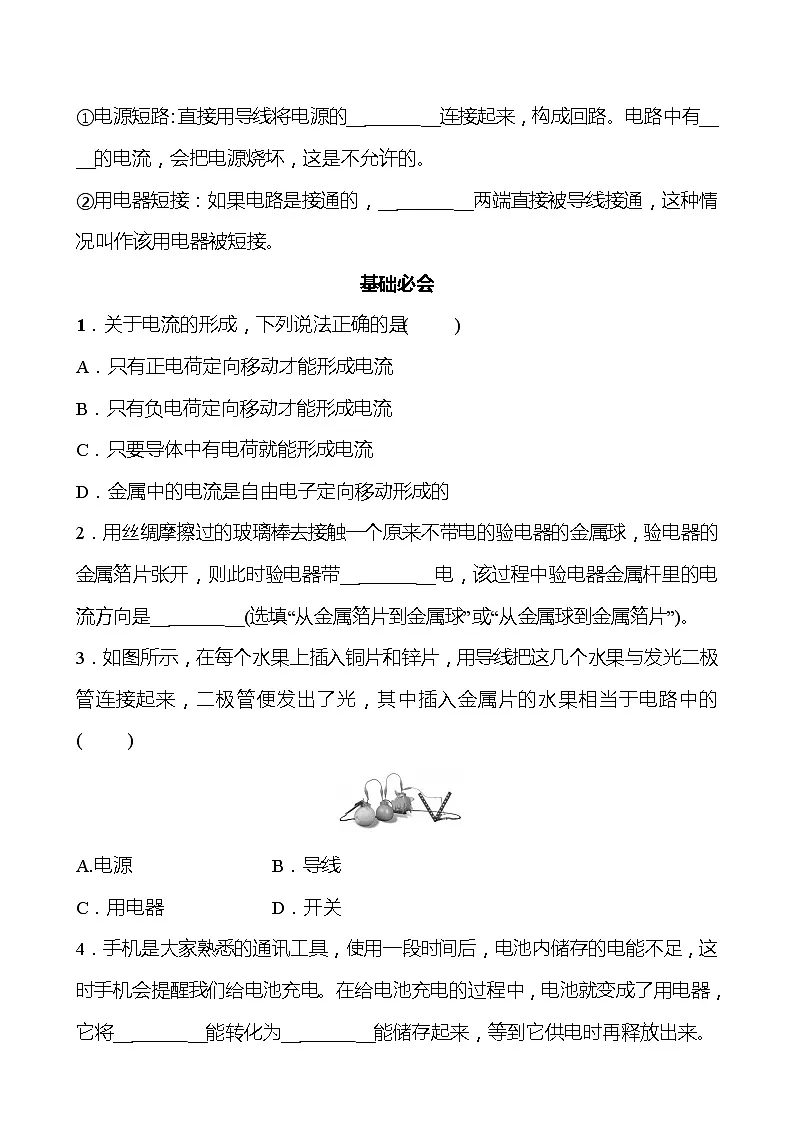

①电源短路：直接用导线将电源的__ __连接起来，构成回路。电路中有__ __的电流，会把电源烧坏，这是不允许的。
②用电器短接：如果电路是接通的，__ __两端直接被导线接通，这种情况叫作该用电器被短接。
基础必会
1．关于电流的形成，下列说法正确的是( )
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．只要导体中有电荷就能形成电流
D．金属中的电流是自由电子定向移动形成的
2．用丝绸摩擦过的玻璃棒去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带__ __电，该过程中验电器金属杆里的电流方向是__ __(选填“从金属箔片到金属球”或“从金属球到金属箔片”)。
3．如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的( )
A.电源 B．导线
C．用电器 D．开关
4．手机是大家熟悉的通讯工具，使用一段时间后，电池内储存的电能不足，这时手机会提醒我们给电池充电。在给电池充电的过程中，电池就变成了用电器，它将__ __能转化为__ __能储存起来，等到它供电时再释放出来。
5.如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会滚向一侧使电路__ __(选填“断开”或“闭合”)，起到保护电扇的作用，这个保护装置在电扇电路中的作用相当于__ __。
6．在如图所示的四个电路图中，哪一个电路图是正确的( )
7．如图所示的甲、乙、丙三个电路中，器材均完好，且连接紧密。处于通路状态的是__ __图，处于断路状态的是__ __图，处于短路状态的是__ __图。
8．如图所示电路，开关S闭合后，两灯都不亮；用一根导线先后连接a、b两点和b、c两点，两灯仍不亮；仍用这根导线连接a、d两点，灯L1、L2均亮。则故障原因可能是( )
A.灯L1断路
B．灯L1短路
C．灯L2断路
D．开关S的接线柱处断开
9．如图所示是某同学连接的一个电路，请在方框中画出对应的电路图。

10．根据图甲所示电路，请在图乙中用笔画线表示导线连接相应的电路。
能力提升
11.如图是闪电电流通过避雷针的示意图，此时避雷针中电荷发生了__ 形成电流，电流的方向是__ __(选填“从避雷针上端流向大地”或“从大地流向避雷针上端”)。
12.如图所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带__ __电，瞬间自由电子定向移动的方向是__ __(选填“由A到B”或“由B到A”)。
13.如图所示，当开关S1、S2都断开时，电路处于__ __状态；当开关S1断开，S2闭合时，电路处于__ __状态；当开关S1、S2都闭合时，电路处于__ 状态。
