物理九年级全册（2024）第2节 电流和电路练习

这是一份物理九年级全册（2024）第2节 电流和电路练习，共10页。试卷主要包含了单选题，填空题，作图题等内容，欢迎下载使用。

一、单选题

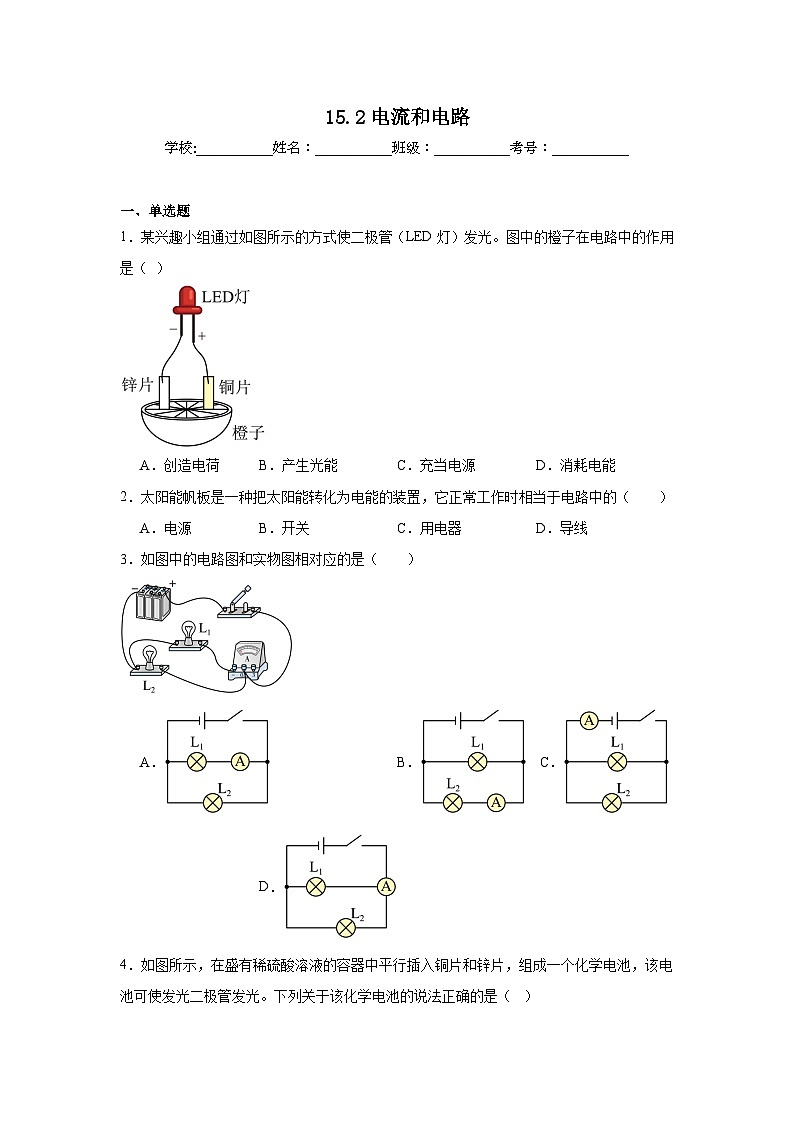

1．某兴趣小组通过如图所示的方式使二极管（LED灯）发光。图中的橙子在电路中的作用是（ ）
A．创造电荷B．产生光能C．充当电源D．消耗电能
2．太阳能帆板是一种把太阳能转化为电能的装置，它正常工作时相当于电路中的（ ）
A．电源B．开关C．用电器D．导线
3．如图中的电路图和实物图相对应的是（ ）
A． B． C． D．

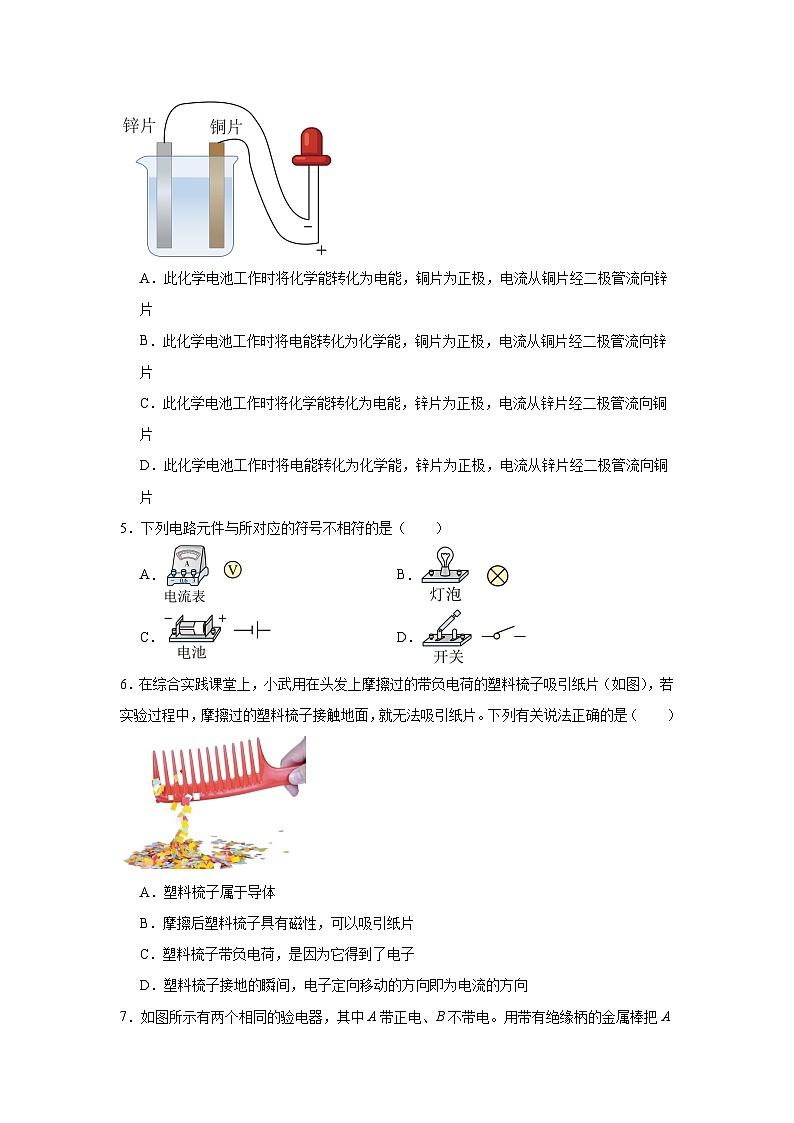

4．如图所示，在盛有稀硫酸溶液的容器中平行插入铜片和锌片，组成一个化学电池，该电池可使发光二极管发光。下列关于该化学电池的说法正确的是（ ）
A．此化学电池工作时将化学能转化为电能，铜片为正极，电流从铜片经二极管流向锌片
B．此化学电池工作时将电能转化为化学能，铜片为正极，电流从铜片经二极管流向锌片
C．此化学电池工作时将化学能转化为电能，锌片为正极，电流从锌片经二极管流向铜片
D．此化学电池工作时将电能转化为化学能，锌片为正极，电流从锌片经二极管流向铜片
5．下列电路元件与所对应的符号不相符的是（ ）
A．B．
C．D．
6．在综合实践课堂上，小武用在头发上摩擦过的带负电荷的塑料梳子吸引纸片（如图），若实验过程中，摩擦过的塑料梳子接触地面，就无法吸引纸片。下列有关说法正确的是（ ）
A．塑料梳子属于导体
B．摩擦后塑料梳子具有磁性，可以吸引纸片
C．塑料梳子带负电荷，是因为它得到了电子
D．塑料梳子接地的瞬间，电子定向移动的方向即为电流的方向
7．如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来，下列说法错误的是（ ）
A．连接前，A的金属箔张开是因为同种电荷相互排斥
B．连接的一瞬间，自由电子从B流向A
C．连接之后，B的金属箔不会张开
D．连接的一瞬间，金属杆中电流方向是从A流向B
8．如图，带正电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A．图中云层带正电是由于摩擦创造了正电荷
B．图中放电的电流方向是从云层经避雷针到大地
C．图中放电时，是正电荷从云层经避雷针流向大地
D．图中放电时，是电子从云层经避雷针流向大地
9．如图所示，下列说法正确的是（ ）

A．电源的上端为正极
B．金属导线中发生定向移动的电荷是负电荷
C．电流总是从电源正极流向负极
D．通过灯泡的电流方向是从左到右
10．关于如图所示的电路图，下列说法错误的是（ ）

A．当闭合开关和时，灯泡被短路
B．当闭合开关时，灯泡和会发光
C．当开关、和都闭合时，灯泡和会发光
D．当开关、和都闭合时，灯泡会发光
二、填空题
11．画出下列电路元件的符号：
直流电源 ，开关 ，电灯 ，电阻 ，电铃 ，电动机 ，交叉相连导线 ．
12．图（a）是一种具有报警功能的文物展示台。假设该展示台的结构如图（b）所示，由木板，弹簧，金属片A、B、C以及报警电路组成。当闭合开关S，将文物放在金属片B上时，弹簧被压缩，B与A、C接触，灯亮电铃不响。弹簧被压缩说明力可以改变物体的 ；电铃不响是因为电铃 （选填“断路”或“被短接”）。
13．有A、B、C三个轻质小球，A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象是它们可能带有电荷导致的，其中 小球可能不带电；毛皮摩擦过的橡胶棒会带上电荷，橡胶棒是 （选填“导体”“半导体”或“绝缘体”）。
14．在干燥的冬季，手触摸金属门把手，有时有触电麻的感觉，这是因为摩擦起电使人体带一定量电荷，当手触摸门把手时产生放电现象。有一种静电消除器，如图甲，其内部电路可简化为图乙，R是高值电阻，假设手握住A点，用B点接触门把手，产生放电现象，红色二极管瞬间发光，则手带 电荷。（填“正”或“负”）
15．随着科技的发展，越来越多的家庭选择安装指纹锁，手指轻轻触碰感应区即可解锁开门，这里的感应区相当于电路中的 （选填“电源”“开关”或“用电器”）；给指纹锁里的蓄电池充电的过程中，将 能转化为 能。
16．小明逛夜市时，发现一种不消耗电能、遇水就亮的灯泡。小明认为这与物理课上所学知识矛盾，于是买了一个灯泡回家测试。
（1）小明猜想灯泡遇水就亮的原因是：灯泡内部装有提供能量的 （填电路元件的名称），灯泡遇水形成 （选填“通路”“短路”或“断路”）；
（2）小明观察到灯泡底部结构由三部分组成，如图甲所示，为金属，b为塑料。如图乙，将灯泡缓慢浸入水中，观察灯泡发光情况，收集到证据如表：
（3）小明将灯泡取出并擦干，不放入水中，如何再次让灯泡发光？ 。
三、作图题
17．请根据图甲所示的电路图，在图乙所示的实物图中连接错误的导线上打“×”，并修改连接出正确实物图。
《15.2电流和电路》参考答案
1．C
【详解】图中的橙子是提供电能的装置，故橙子在电路中充当电源，故ABD不符合题意，C符合题意。
故选C。
2．A
【详解】太阳能帆板是吸收太阳能，把太阳能转化为电能的装置，太阳能帆板可以为电路提供电能，故相当于电路中的电源。
故选A。
3．A
【详解】分析实物图，电流从电源的正极出发，经过开关后，分别流经两个灯泡，一条经过电流表A后，再经过灯泡L1，回到电源负极；另一条经过另一个灯泡，回到电源负极；所以两灯并联，开关控制干路，电流表与灯泡串联，对应的电路图是A，故A符合题意，BCD不符合题意。
故选A。
4．A
【详解】化学电池工作时，将化学能转化为电能，图中二极管发光，说明二极管的连接是正确的，因此铜片相当于电池的正极，在电池的外部，电流是从正极出来经过用电器回到电池的负极，所以电流从铜片经二极管流向锌片，故A正确，BCD错误。
故选A。
5．A
【详解】
由图可知，灯泡、电池、开关与所对应的电路符号是相符的，而电流表的电路符号是，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】A．塑料梳子属于绝缘体，故A错误；
B．摩擦后塑料梳子带电，带电体具有吸引轻小物体的性质，可以吸引纸片，故B错误；
C．摩擦起电的实质是电子的转移，在头发上摩擦过的塑料梳子带负电荷，是因为它得到了电子，故C正确；
D．因为电子是负电荷，物理学规定正电荷定向移动的方向为电流的方向，所以电子定向移动方向与电流的方向相反，故D错误。
故选C。
7．C
【详解】A．连接前，A的金属箔带着同种电荷，同种电荷互相排斥，所以金属箔张开，故A正确,不符合题意；
BCD．A带正电，说明A缺少电子，金属棒连接的一瞬间，因带正电的质子在原子核内部不能自由移动，且异种电荷相互吸引，所以自由电子由B流向A，此时B因缺少电子带正电，同种电荷互相排斥，所以B的金属箔张开；自由电子带负电，负电荷定向移动的方向与电流的方向相反，所以瞬间电流的方向是由A流向B，故BD正确，不符合题意，C错误，符合题意。
故选C。
8．B
【详解】A．摩擦起电的实质是电荷的转移，不是创造了电荷。图中云层带正电是由于摩擦使云层失去了电子，而不是创造了正电荷，故A 错误；
B．正电荷定向移动的方向规定为电流的方向，而电子带负电，电子定向移动的方向与电流方向相反。云层带正电，放电时，大地中的电子会流向云层，电流方向与电子定向移动方向相反，所以电流方向是从云层经避雷针到大地，故B 正确；
C．图中放电时，是电子从大地经避雷针流向云层，而不是正电荷从云层经避雷针流向大地，故C 错误；
D．图中放电时，电子是从大地经避雷针流向云层，故D 错误。
故选B。
9．B
【详解】A．电荷的定向移动形成电流，物理学中把正电荷定向移动的方向规定为电流方向。在电源外部电流总是从电源的正极流向负极；由图可知，电源的上端是负电荷向上移动，则电流的方向是从上往下流入电源的上端，所以电源的上端为负极，下端为正极，故A错误；
B．金属能够导电是因为金属中含有大量的可自由移动的电子，电子带负电荷，所以在金属导体中能够定向移动的电荷是负电荷，故B正确；
C．在闭合电路中，在电源外部电流总是从电源正极流向负极；在电源内部，电流从电源的负极流向正极，故C错误；
D．通过灯泡的负电荷定向移动的方向是从左到右，则通过灯泡的电流方向是从右到左，故D错误。
故选B。
10．D
【详解】A．如图，当闭合开关和时，所在的导线直接接在两端，电流绕过流入，灯泡被短路，故A正确，不符合题意；
B．当闭合开关时，电流依次流经和，灯泡和串联，故B正确，不符合题意；
CD．当开关、和都闭合时，灯泡被短路，不会发光，灯泡和并列连接，即并联接入电路，都会发光，故C正确，不符合题意，D错误，符合题意；
故选D。
11．
【详解】各元件画法如下：(1)电池； (2)开关； (3)电灯；
(4)电阻 (5) 电铃； (6)电动机； (7)交叉相连导线．
12． 形状 被短接
【详解】[1]弹簧受到压力后发生形变，长度缩短，说明力能改变物体的形状。这是力的作用效果之一，力的作用效果包括改变物体运动状态和改变物体形状两种。
[2]当B与A、C同时接触时，电流会优先通过电阻较小的路径（即直接从A经B到C的导线），导致电铃所在支路被导线并联形成短路。此时电铃因无电流通过而不工作，但灯泡所在的支路仍有电流通过而发光。初中电路知识中，用电器被短接时相当于被导线直接绕过，无法正常工作。
13． C 绝缘体
【详解】[1]同种电荷相互排斥，A、B靠近时相互排斥，说明A、B带同种电荷；B、C靠近时相互吸引，因为异种电荷相互吸引，带电体具有吸引轻小物体的性质，B是带电体，所以C可能带与B不同的电荷，也可能不带电。
[2]由于橡胶棒不容易导电，所以橡胶棒是绝缘体。
14．负
【详解】手握住A点，用B点接触门把手，产生放电现象，红色二极管瞬间发光，说明红灯左侧与负极接通，则手带负电荷。
15． 开关 电 化学
【详解】[1]手指轻轻触碰感应区即可解锁开门，说明感应区对电路起到控制作用，故这里的感应区相当于电路中的开关。
[2][3]给指纹锁里的蓄电池充电的过程中，蓄电池消耗电能使蓄电池里面的化学物质发生化学变化，故将电能转化为化学能。
16． 电源 通路 再用一根导线同时接触灯泡底部a和c两部分，灯泡发光
【详解】[1][2]形成电流需要具备两个条件：电路两端有电压、电路是通路。因此灯泡遇水就亮的原因是：灯泡内部装有提供能量的电源，灯泡遇水形成通路。
[3]由题目可知为金属，是导体，b为塑料，是绝缘体，根据表格记录可知水面对应位置到达灯泡发光，因此用一根导线同时接触灯泡底部a和c两部分，形成通路，电路中有电流，灯泡发光。
17．
【详解】电流应从电流表的正接线柱流入，从负接线柱流出，而乙图中，电流表A1连线错误，改正后如下所示：
水面对应的位置
a
b
c
灯泡的发光情况
不发光
不发光
发光
题号
1
2
3
4
5
6
7
8
9
10
答案
C
A
A
A
A
C
C
B
B
D
