2025年中考化学真题分类汇编：专题17 坐标图像题（全国通用）（第01期）（原卷版）

这是一份2025年中考化学真题分类汇编：专题17 坐标图像题（全国通用）（第01期）（原卷版），共13页。
考点01 pH变化曲线
考点02 反应物与生成物质量变化曲线
考点03 产生气体或沉淀的变化曲线
考点04 溶解度曲线
考点05 坐标曲线综合考查
考点01 pH变化曲线

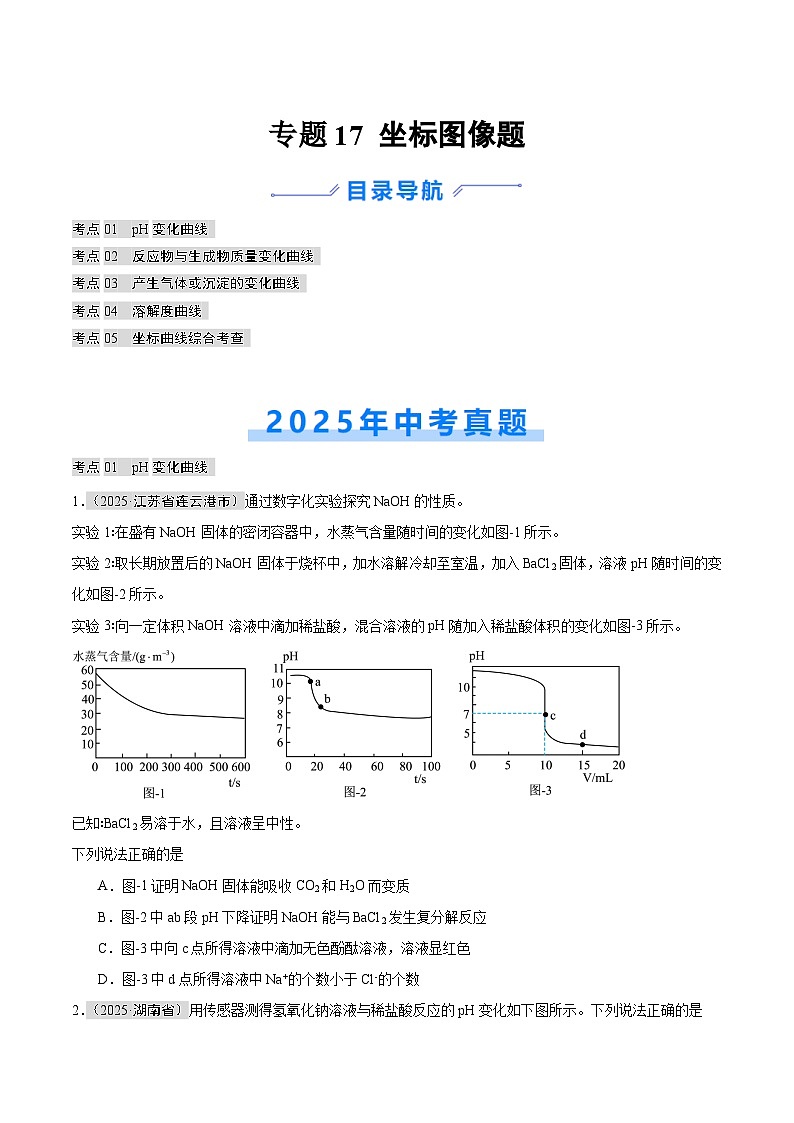

1．（2025·江苏省连云港市）通过数字化实验探究NaOH的性质。
实验1∶在盛有NaOH固体的密闭容器中，水蒸气含量随时间的变化如图-1所示。
实验2∶取长期放置后的NaOH固体于烧杯中，加水溶解冷却至室温，加入BaCl2固体，溶液pH随时间的变化如图-2所示。
实验3∶向一定体积NaOH溶液中滴加稀盐酸，混合溶液的pH随加入稀盐酸体积的变化如图-3所示。
已知∶BaCl2易溶于水，且溶液呈中性。
下列说法正确的是
A．图-1证明NaOH固体能吸收CO2和H2O而变质
B．图-2中ab段pH下降证明NaOH能与BaCl2发生复分解反应
C．图-3中向c点所得溶液中滴加无色酚酞溶液，溶液显红色
D．图-3中d点所得溶液中Na+的个数小于Cl-的个数

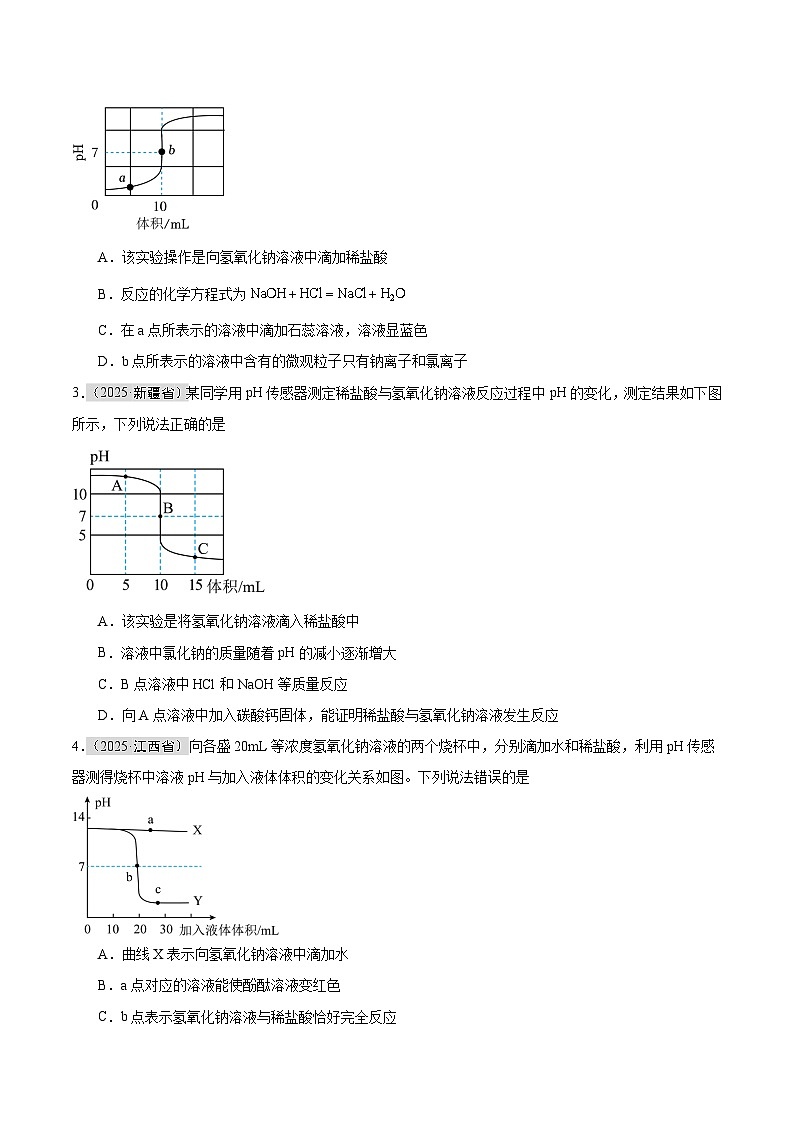

2．（2025·湖南省）用传感器测得氢氧化钠溶液与稀盐酸反应的pH变化如下图所示。下列说法正确的是
A．该实验操作是向氢氧化钠溶液中滴加稀盐酸
B．反应的化学方程式为
C．在a点所表示的溶液中滴加石蕊溶液，溶液显蓝色
D．b点所表示的溶液中含有的微观粒子只有钠离子和氯离子
3．（2025·新疆省）某同学用pH传感器测定稀盐酸与氢氧化钠溶液反应过程中pH的变化，测定结果如下图所示，下列说法正确的是

A．该实验是将氢氧化钠溶液滴入稀盐酸中
B．溶液中氯化钠的质量随着pH的减小逐渐增大
C．B点溶液中HCl和NaOH等质量反应
D．向A点溶液中加入碳酸钙固体，能证明稀盐酸与氢氧化钠溶液发生反应
4．（2025·江西省）向各盛20mL等浓度氢氧化钠溶液的两个烧杯中，分别滴加水和稀盐酸，利用pH传感器测得烧杯中溶液pH与加入液体体积的变化关系如图。下列说法错误的是
A．曲线X表示向氢氧化钠溶液中滴加水
B．a点对应的溶液能使酚酞溶液变红色
C．b点表示氢氧化钠溶液与稀盐酸恰好完全反应
D．c点对应的溶液中溶质是氯化钠和氢氧化钠

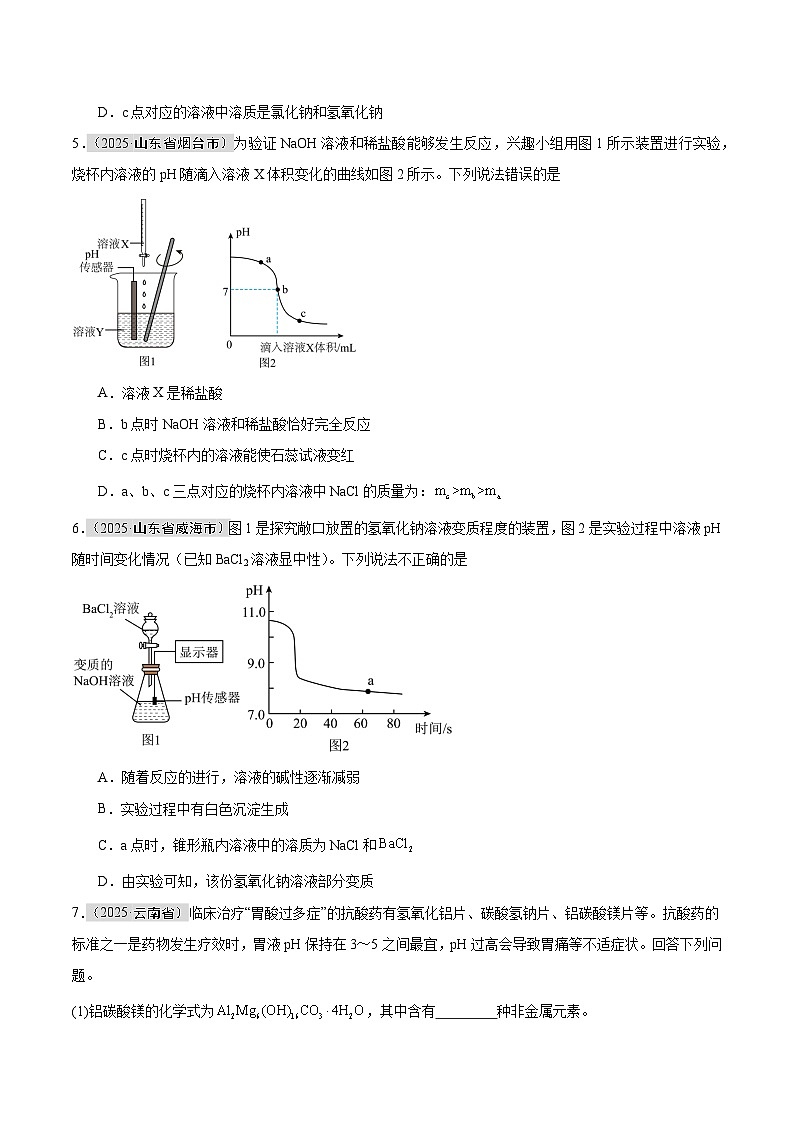

5．（2025·山东省烟台市）为验证NaOH溶液和稀盐酸能够发生反应，兴趣小组用图1所示装置进行实验，烧杯内溶液的pH随滴入溶液X体积变化的曲线如图2所示。下列说法错误的是
A．溶液X是稀盐酸
B．b点时NaOH溶液和稀盐酸恰好完全反应
C．c点时烧杯内的溶液能使石蕊试液变红
D．a、b、c三点对应的烧杯内溶液中NaCl的质量为：
6．（2025·山东省威海市）图1是探究敞口放置的氢氧化钠溶液变质程度的装置，图2是实验过程中溶液pH随时间变化情况（已知BaCl2溶液显中性）。下列说法不正确的是
A．随着反应的进行，溶液的碱性逐渐减弱
B．实验过程中有白色沉淀生成
C．a点时，锥形瓶内溶液中的溶质为NaCl和
D．由实验可知，该份氢氧化钠溶液部分变质
7．（2025·云南省）临床治疗“胃酸过多症”的抗酸药有氢氧化铝片、碳酸氢钠片、铝碳酸镁片等。抗酸药的标准之一是药物发生疗效时，胃液pH保持在3～5之间最宜，pH过高会导致胃痛等不适症状。回答下列问题。
(1)铝碳酸镁的化学式为，其中含有 种非金属元素。
(2)碳酸氢钠俗称 ，治疗胃酸过多时，发生的主要反应的化学方程式为 。
(3)上述三种药物中，利用中和反应原理治疗胃酸过多症的是 。
(4)已知铝碳酸镁片是当今的主流抗酸药，为探究铝碳酸镁片相比碳酸氢钠片的优势，实验室用pH=1.5的稀盐酸模拟胃酸过多时的胃液。将上述稀盐酸以相同的滴速分别滴入等质量两种药粉的悬浊液中，测得pH随滴入盐酸体积的变化如图所示。结合图像分析，铝碳酸镁片作为抗酸药除了能将胃液的pH保持在3～5之间，减少胃部不适，还具有的优势为 (任填一条)。
考点02 反应物与生成物质量变化曲线
8．（2025·安徽省）科学家发明了一种利用二氧化碳的新技术：。在密闭容器中加入和模拟该反应，反应物的总质量、各生成物的质量随时间变化如图所示。下列说法正确的是
A．B．X的化学式为
C．反应前后分子种类不变D．容器中碳、氧元素的质量比为
考点03 产生气体或沉淀的变化曲线
9．（2025·四川省达州市）实验室取10g由和NaCl组成的混合物，配制成不饱和溶液，向该溶液中逐滴加入溶液，生成沉淀与加入溶液的质量关系如图所示，请回答：
(1)完全反应后生成的质量为 g。
(2)A点对应的溶液中溶质为 。
(3)求原混合物中的质量分数（写出计算过程）。
10．（2025·四川省广安市）过氧化钠(Na2O2)可在呼吸面具中作供氧剂，久置易变质。为了测定某呼吸面具供氧剂中过氧化钠的质量分数，小吴同学进行了如下实验：向5.0g供氧剂样品中加入适量的水，使其充分反应，化学反应方程式为(无其它产生氧气的反应)，测得产生氧气的质量与时间关系如图所示：
(1)充分反应后，产生氧气的质量为 g。
(2)计算该供氧剂样品中过氧化钠的质量分数。(写出计算过程，6分)
11．（2025·四川省凉山州市）某班同学在探究制取O2的多种方法时，通过查阅资料得知过氧化钠(Na2O2)能与H2O反应生成O2。为测定实验室中某过氧化钠样品的纯度(质量分数)，他们将2g该样品与足量水反应(反应原理为2Na2O2+2H2O=4NaOH+O2↑，杂质不参与反应)，并测得生成气体的质量与时间的关系如图所示。请完成下列题目：
(1)生成氧气的质量是 g。
(2)计算该样品中过氧化钠的质量分数。
12．（2025·四川省遂宁市）化学是一门以实验为基础的自然学科，阳阳同学在实验室用100g一定溶质质量分数的过氧化氢溶液和二氧化锰制取氧气，完全反应后，生成氧气的质量与反应时间的关系如图：
(1)反应生成氧气的质量为 g。
(2)二氧化锰起 作用。
(3)计算参加反应的过氧化氢溶液的溶质质量分数（用方程式计算，写出解题过程）。‍
考点04 溶解度曲线
13．（2025·新疆省）如图是硝酸钾的溶解度曲线。下列说法不正确的是

A．硝酸钾的溶解度随温度的升高而增大
B．时，点的硝酸钾溶液是不饱和溶液
C．降低温度可以使硝酸钾溶液的状态从点转化为点
D．时，向水中加入硝酸钾，所得溶液的质量是
14．（2025·江苏省连云港市）80℃时将饱和Li2SO4溶液和饱和Na2CO3溶液混合反应，制备Li2CO3晶体。Na2CO3、Li2SO4、Li2CO3溶解度曲线如题图所示。下列说法正确的是
A．Na2CO3的溶解度一定比Li2SO4的大
B．20℃时将Li2SO4饱和溶液升温到40℃时变为不饱和溶液
C．40℃时，60gNa2CO3固体加入100g水中得到160g溶液
D．该制备反应利用了Li2CO3溶解度相对较小的性质
15．（2025·四川省眉山市）甲、乙两种固体物质的溶解度曲线如图所示。下列说法正确的是
A．甲的溶解度比乙大
B．在t1℃时，甲、乙溶液中的溶质质量分数相等
C．将t2℃时甲的饱和溶液降温至t1℃，析出晶体质量为20g
D．分别将t2℃时甲、乙的饱和溶液降温至t1℃，所得溶液的溶质质量分数相等
16．（2025·四川省南充市）几种固体的溶解度曲线如图所示，下列说法正确的是
A．23℃时，硝酸钾和氯化钠溶液中溶质的质量分数相等
B．升高温度，固体的溶解度都增大
C．盐湖工场“冬天捞碱 （Na2CO3）” 是利用降温结晶的原理
D．40℃时，将40g硝酸钾加入50g 水中，充分溶解后所得溶液为不饱和溶液
17．（2025·江苏省苏州市）工业制备的重铬酸钾中常混有少量，两种物质的溶解度曲线如图所示。下列说法正确的是
A．的溶解度一定比的大
B．时，将加入水中，所得溶液质量为
C．时，两种物质的饱和溶液的溶质质量分数相等
D．采用蒸发结晶的方法可除去中混有的少量
18．（2025·四川省达州市）a、b、c三种固体物质的溶解度曲线如下图所示，下列说法错误的是
A．a中混有少量b，可采用降温结晶的方法提纯a
B．时，a、c饱和溶液的溶质质量分数相等
C．时，将40ga加入50g水中充分溶解，所得溶液质量为70g
D．时，a、b、c的溶解度由大到小的关系是
19．（2025·四川省德阳市）五水硫酸铜(CuSO4•5H2O)的溶解度曲线如图所示。结合你参与的“制备五水硫酸铜晶体”跨学科实践活动分析。下列说法错误的是
A．20℃~60℃时，五水硫酸铜的溶解度随温度升高而增大
B．60℃时，50g水中加入45g五水硫酸铜充分溶解，可得硫酸铜饱和溶液
C．根据溶解度曲线判断，可采用降温结晶的方法制备五水硫酸铜晶体
D．饱和硫酸铜溶液降温结晶时，降温快慢对结晶出的五水硫酸铜晶体形状无影响
20．（2025·四川省遂宁市）《本草纲目》记载：“火药乃焰硝、硫磺、杉木炭所合……”焰硝经处理可得到硝酸钾和少量氯化钠的混合溶液。结合硝酸钾和氯化钠固体的溶解度曲线（不考虑水分蒸发，析出的晶体中不含结晶水），分析下列说法中不正确的是
A．P点表示t1℃时硝酸钾和氯化钠的溶解度相同
B．t2℃时向100g水中加80g硝酸钾固体可形成180g硝酸钾溶液
C．若要从上述溶液中提纯硝酸钾，最好采用的方法是降温结晶
D．将t1℃时硝酸钾和氯化钠的饱和溶液升温至t2℃，此时硝酸钾溶液的溶质质量分数大于氯化钠溶液的溶质质量分数
21．（2025·重庆市）硝酸钠、硝酸钾、氯化钠三种物质的溶解度曲线如图所示。
(1)60℃时，硝酸钾的溶解度为 g。
(2)温度对硝酸钠的溶解度的影响程度 （填“大于”或“小于”）硝酸钾。
(3)硝酸钠与硝酸钾的溶解度相同时的温度 （填“高于”或“低于”）硝酸钾与氯化钠的溶解度相同时的温度。
(4)下列有关说法正确的是______（填序号）。
A．升温可使硝酸钾的饱和溶液变为不饱和溶液
B．40℃时，氯化钠的溶解度为36.6g，该温度下100g氯化钠饱和溶液中含有36.6g氯化钠
C．同一温度下，硝酸钠饱和溶液的溶质质量分数总是大于氯化钠饱和溶液的溶质质量分数
考点05 坐标曲线综合考查
22．（2025·山东省烟台市）下列图像能正确反映其对应实验操作的是
A．向一定质量的含HCl和的稀溶液中滴加NaOH溶液至过量
B．一定温度时，向一定质量的饱和溶液中加入CaO
C．向等质量的CaO、中分别滴加相同溶质质量分数的稀盐酸至过量
D．将等质量的镁和氧气在密闭容器中充分燃烧
23．（2025·四川省达州市）下列四个图像对应的变化关系，错误的是
A．在充满空气的密闭容器中加热一定量的铜粉
B．向稀硫酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液
C．分别用等质量、等溶质质量分数的过氧化氢溶液制取氧气
D．向等质量的镁粉和锌粉中逐滴加入等溶质质量分数的稀硫酸
24．（2025·四川省凉山州市）下列根据图像提供的信息分析不正确的是
A．①可表示将稀盐酸逐滴加入氢氧化钠溶液中所得溶液pH的变化
B．②可解释我国某盐湖地区“夏天晒盐，冬天捞碱”的原理，其中“盐”指NaCl，“碱”指Na2CO3
C．③可表示红磷在充满空气的密闭装置中燃烧时，装置内气体总质量随时间的变化
D．④可表示将足量铁粉缓慢加入装有Cu(NO3)2、AgNO3混合溶液的烧杯中，溶液质量随时间的变化
25．（2025·四川省遂宁市）图像能直观表达各种变化关系，加深对知识的理解。下列图象与对应的叙述相符的是
A．等质量的Mg和O2在密闭容器中充分反应
B．向等质量的Zn、Fe中分别加入足量的等溶质质量分数的稀硫酸
C．加热一定质量的高锰酸钾固体
D．硝酸铵溶于水时溶液的温度变化
26．（2025·四川省德阳市）某化学兴趣小组用氧气传感器分别测量木条和蜡烛(主要含碳、氢元素)在密闭容器内燃烧至熄灭过程中氧气含量变化。密闭容器内氧气含量随时间的变化如图所示。
下列说法正确的是
A．若装置漏气，不会影响实验结果
B．木条熄灭时，瓶内还有O2剩余
C．蜡烛燃烧过程中不会产生气体
D．对比木条与蜡烛的燃烧过程，蜡烛消耗O2的速率更快
27．（2025·江苏省扬州市）某催化剂可实现H2O与O2反应制备H2O2。向容器中加入100gH2O和适量催化剂，并不断通入O2，保持其他条件不变，分别在20℃、40℃和60℃下进行实验①、②、③，测得H2O2的产量随时间的变化如题图所示。下列说法不正确的是
A．设计实验①、②、③的目的是探究温度对该催化反应的影响
B．实验①说明：20℃，在0~3h内，随着时间的增加，该催化反应持续进行
C．比较实验①、②可知，在0~3h内，40℃比20℃对该催化反应更有利
D．实验③中2h后，H2O与O2不再反应，生成的H2O2开始分解
